2024-07-10

Partie intérieure latérale de la carrosserie

Liste des pièces

Quantité Description Image/notes
1 ENS. INTÉRIEUR LATÉRAL DE LA CARROSSERIE (extérieur latéral de la carrosserie)
35 Rivets de structure haute résistance, 6,5 mm
4 Rivet à tête fraisée, 4,8 mm court
5 Boulon , HHL,M12x43 Numéro de pièce Tesla 1882229-00.
2 Boulon , HHL,M10x33 Numéro de pièce Tesla 1851387-00.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez le ou la Côté extérieur de la carrosserie.
  2. Retirez le ou la Insertion du seuil latéral.
  3. Retirez le composant d’origine.

    ou Points de soudure d’usine

    ou Rivets auto-perceurs d’usine

    ou Percer à travers les points de soudure d’usine
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Lorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.

    ou Boulons

  4. Préparation en vue de l’installation.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

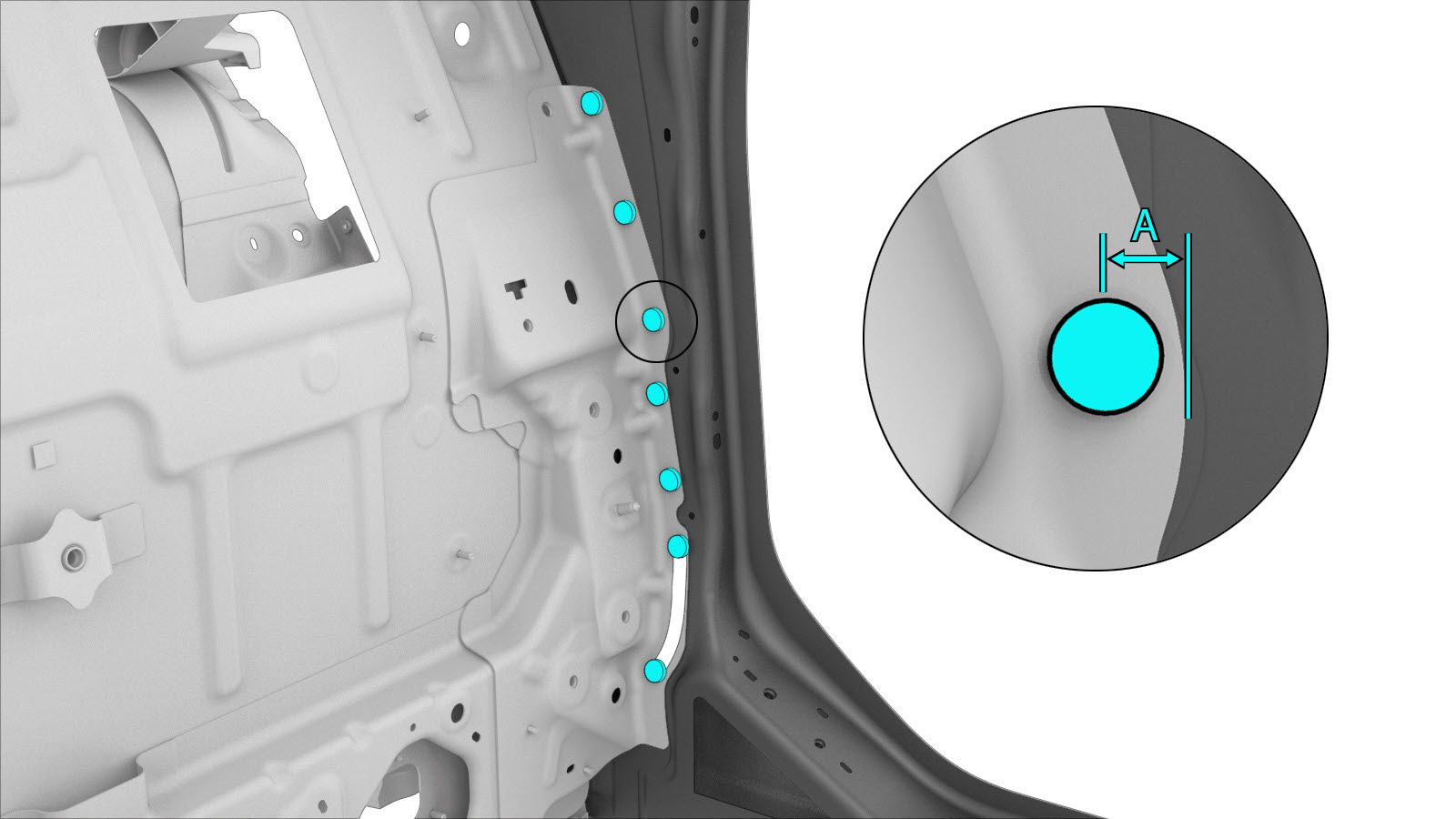

    ou Rivets de structure haute résistance, 6,5 mm
    • A = 13 mm.
    • B = 49 mm.

    ou Rivets à tête fraisée, 4,8 mm court

    ou Boulons

    ou Points de soudure d’installation

  5. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  6. Installez le ou les nouveaux composants.
    Serrez les boulons au couple spécifié comme suit :
    • BoulonsHHL,M12x435, numéro de pièce 1882229-00 : 67 Nm
    • Boulons HHL,M10x332, numéro de pièce 1851387-00 : 90 Nm
  7. Procédez au soudage par points par résistance.
    ou Points de soudure d’installation
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Le non-respect de toutes les mesures de sécurité, notamment l’utilisation de l’équipement de protection individuelle, peut entraîner des blessures graves ou des dommages matériels. Seuls les techniciens qui ont suivi la formation relative aux soudures approuvées de Tesla sont autorisés à souder des composants structuraux sur les véhicules Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    N’effectuez pas de soudure sur un véhicule Tesla avant d’avoir fait la procédure d’isolation des véhicules électriques (rapportez-vous au Manuel d’entretien du véhicule en question pour en savoir plus sur la procédure). Le soudage sur un véhicule Tesla dont le circuit haute tension ou basse tension est alimenté peut endommager des composants du véhicule.
  8. Installez le (ou la) Insertion du seuil latéral.
  9. Installez le ou la Côté extérieur de la carrosserie.
  10. Installez la fixation comme indiqué.
    ou Rivets de structure haute résistance, 6,5 mm
  11. Effectuez toutes les opérations après réparation nécessaires.
