后面板总成（2024 年 5 月 21 日之前生产的车辆）

校正代码： 10101821902 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。

零件清单

数量 描述 图片/备注
1 REAR CLOSEOUT PANEL ASSEMBLY（后面板总成）
37 结构型灯笼铆钉，6.5 mm
4 流型铆钉 S38
8

螺栓 ，HF,M10-1.5x30,[109],ZNFL,SMAT

 Tesla 零件号 1111151-00-A。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸 。
  2. 拆卸 。
  3. 拆卸 。
  4. 拆卸 。
  5. 拆卸 。
  6. 拆卸 。
  7. 拆卸 。
  8. 拆卸 。
  9. 拆卸 。
  10. 拆卸 。
  11. 拆卸 。
  12. 拆卸 。
  13. 拆卸 。
  14. 拆卸 。
  15. 拆卸 。
  16. 拆卸 。

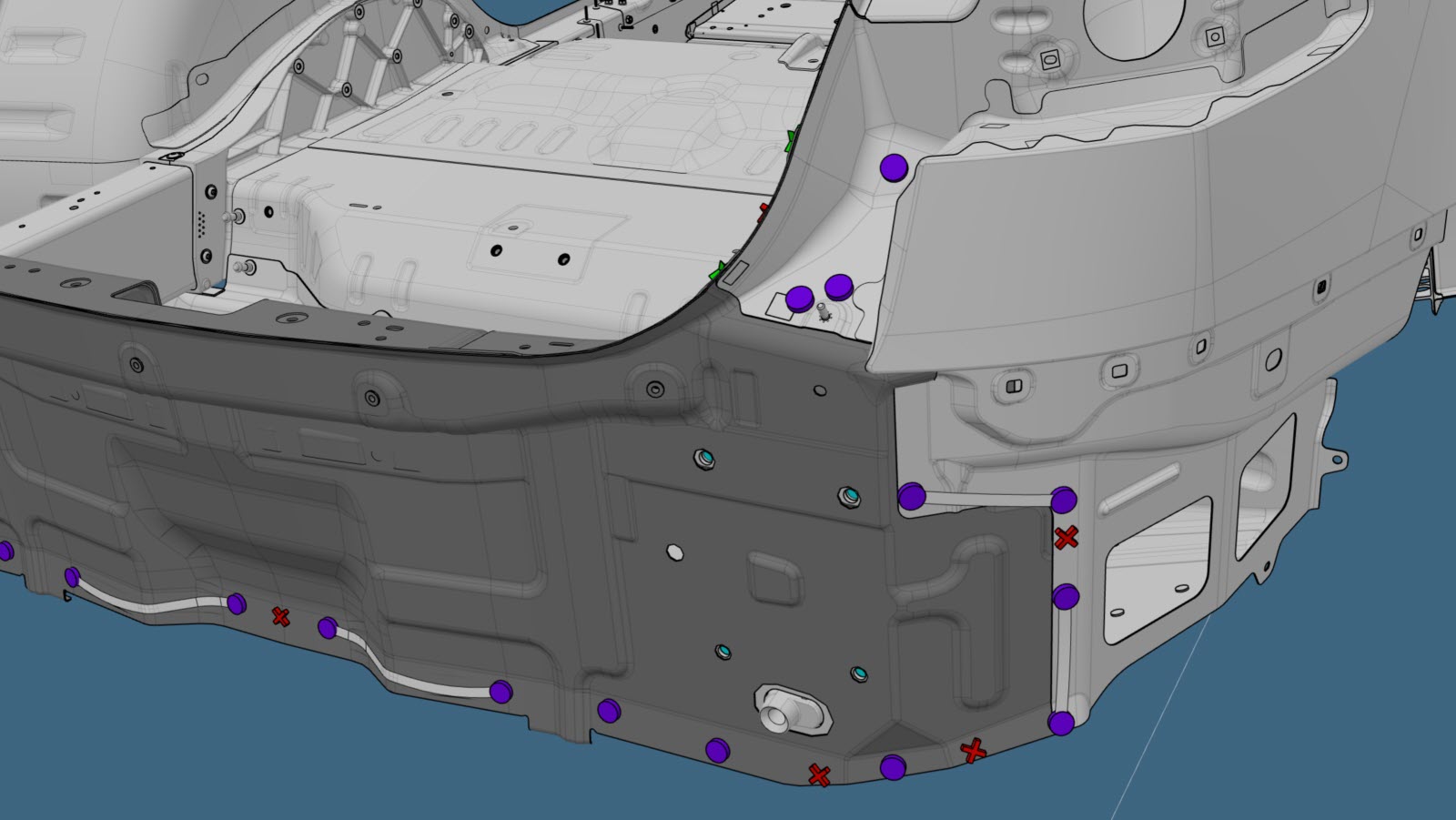

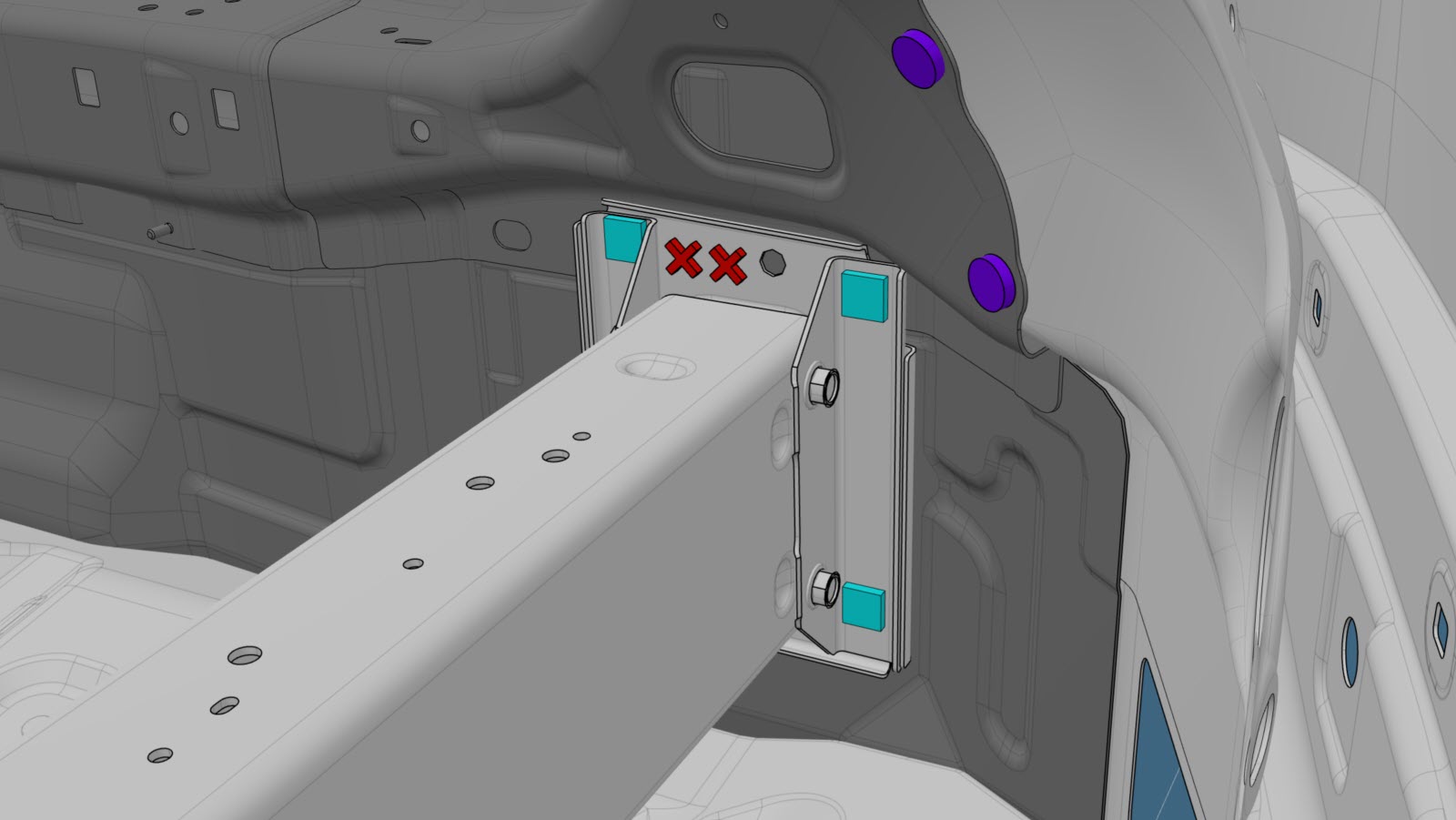

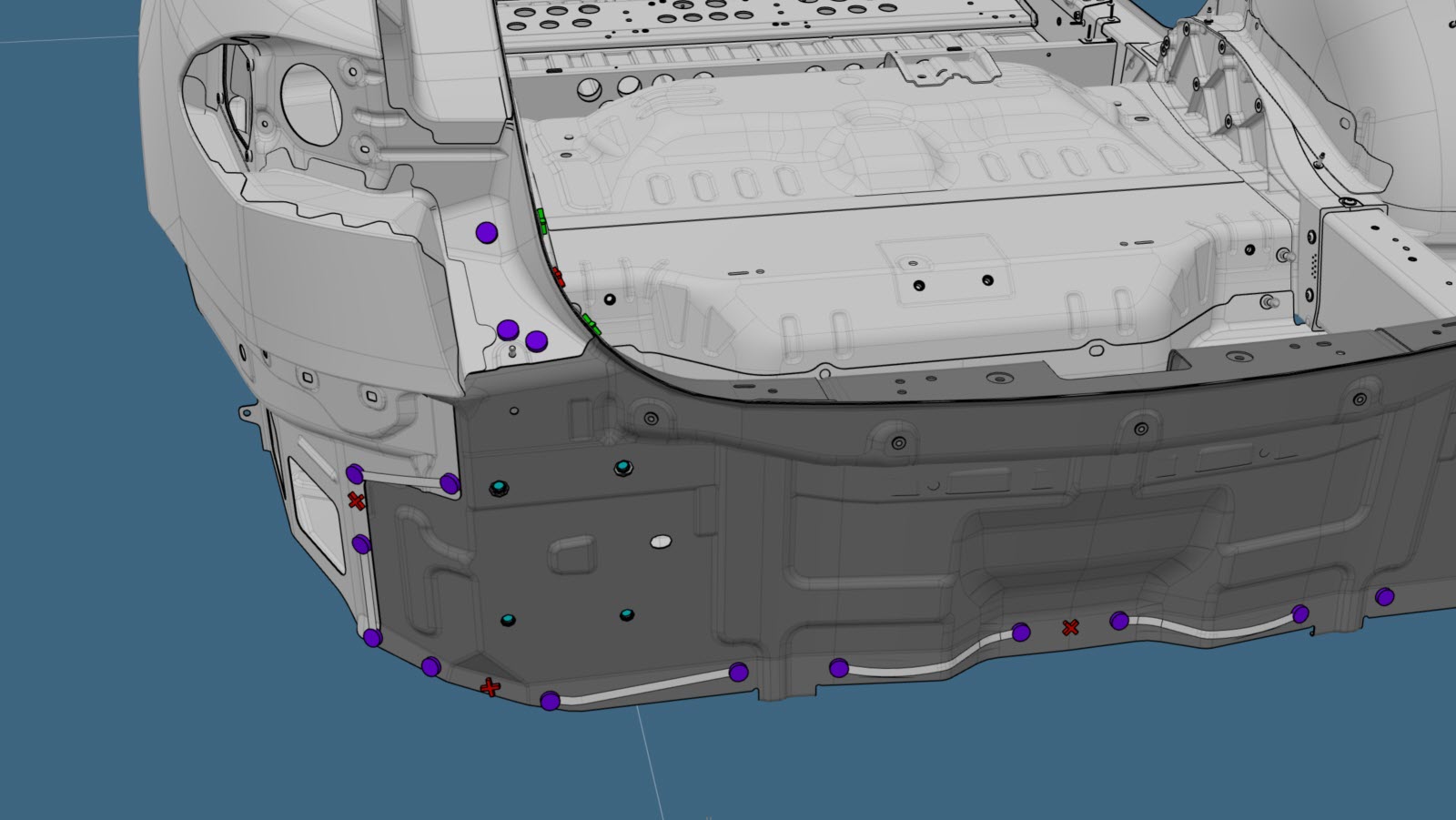

  17. 拆卸原装部件。
    或 钻透原厂点焊焊缝
    注
    钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。

    或 原厂点焊焊缝

    或 原厂结构型铆钉

    或 原厂 SPR

    或 六角头螺栓

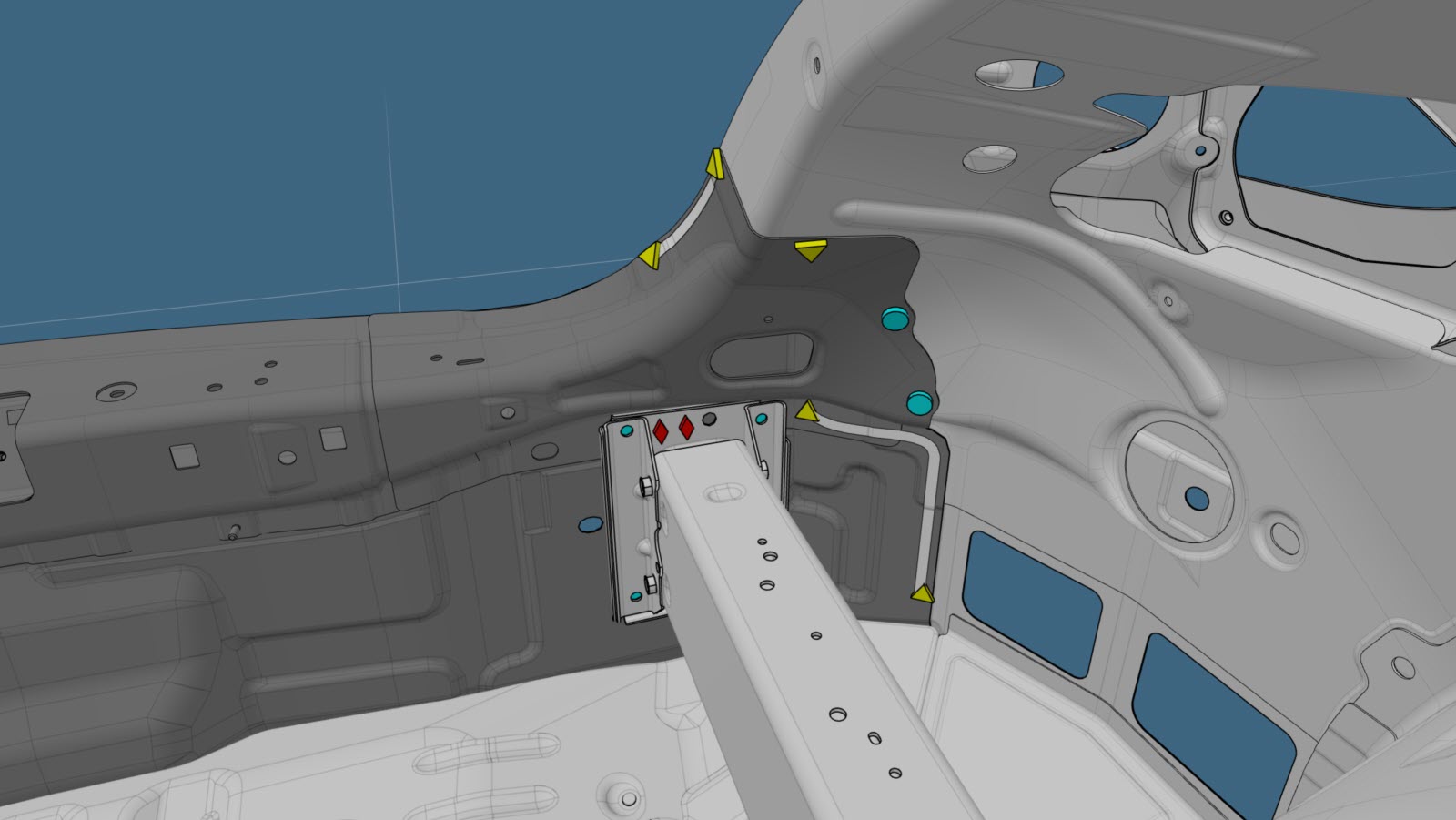

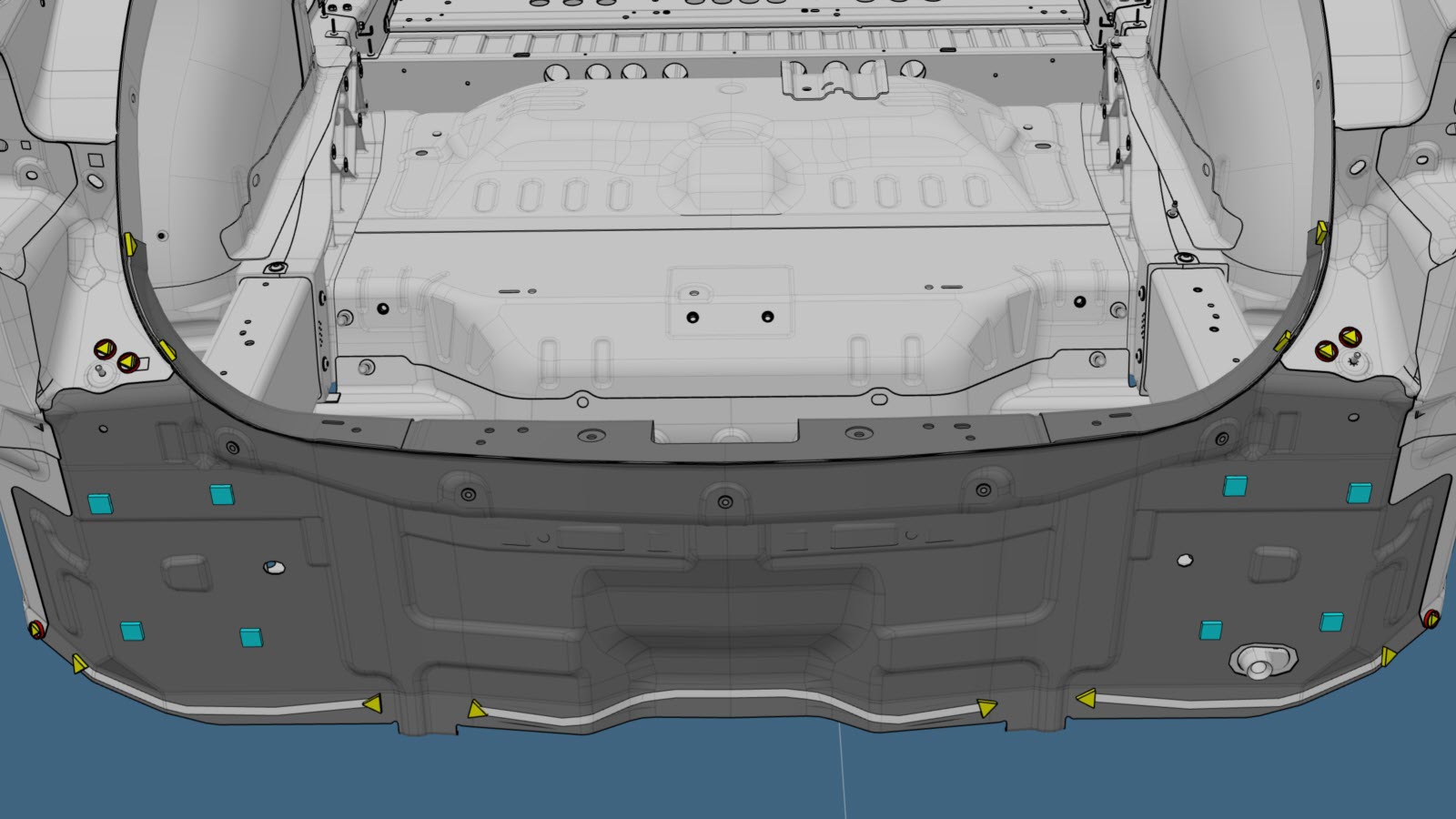

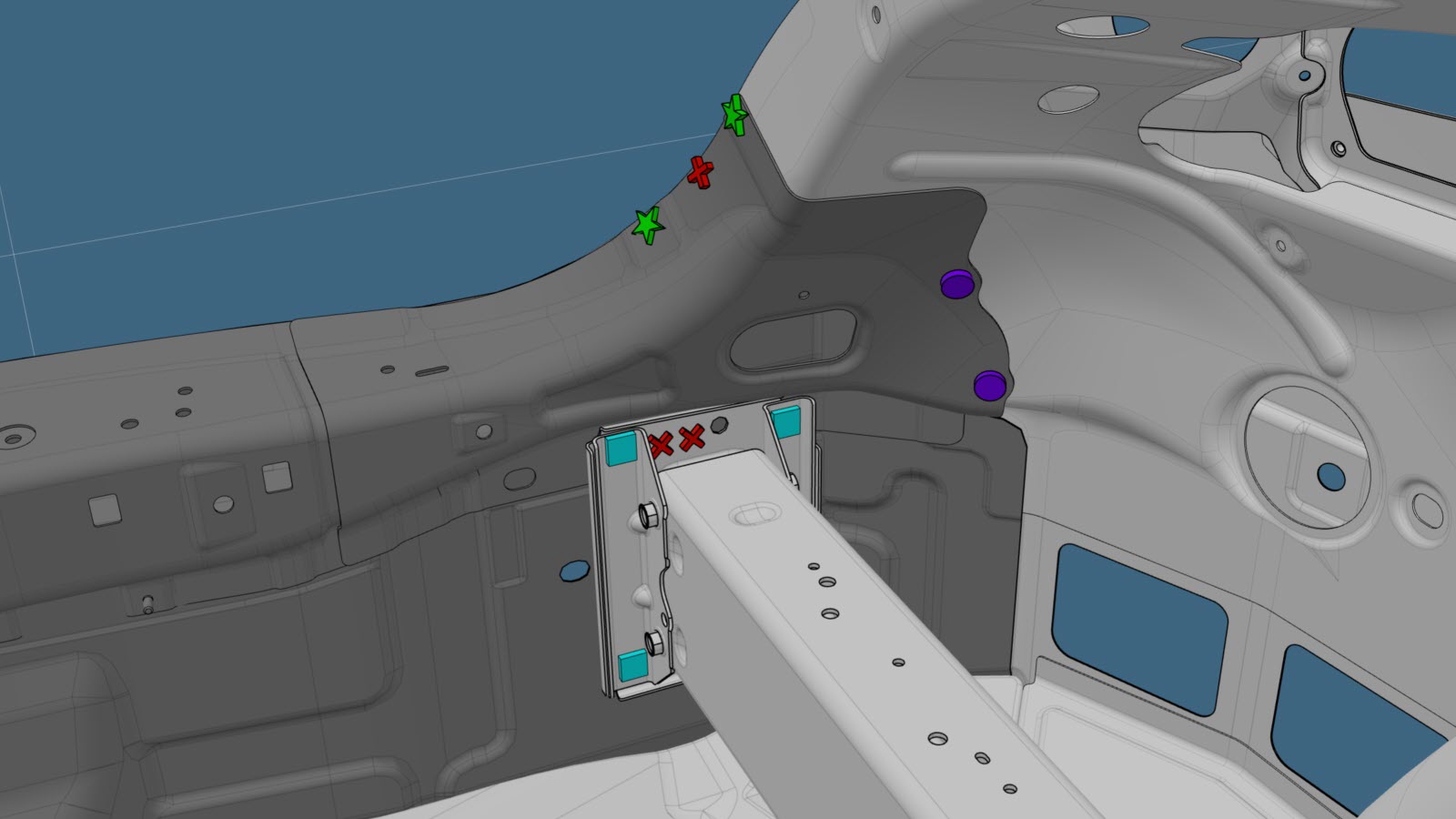

  18. 准备安装。
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。仅允许使用结构型粘合剂固定此位置。

    或 结构型灯笼铆钉，6.5 毫米

    或 流型铆钉，S38

    或 六角头螺栓
    注
    穿过在上一步中拆下螺柱的后纵梁端板，从车辆内侧安装螺栓。
  19. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  20. 安装新部件。
    注
    安装保险杠梁时，拧紧穿过后纵梁端板的螺栓。
  21. 执行任何必要的维修后操作。
  22. 安装 。
  23. 安装 。
  24. 安装 。
  25. 安装 。
  26. 安装 。
  27. 安装 。
  28. 安装 。
  29. 安装 。
  30. 安装 。
  31. 安装 。
  32. 安装 。
  33. 安装 。
  34. 安装 。
  35. 安装 。
  36. 安装 。
  37. 安装 。
