围护侧板总成

零件清单

数量 描述 图片/备注
1 ASY, TOEBOARD WITH SUPPORT BKT（围护侧板总成）
1 围护侧板 NVH 挡板 - LH Tesla 零件号 1622950-00-A。
1 围护侧板 NVH 挡板 - RH Tesla 零件号 1622951-00-A。
9 铆钉，4.8 毫米

2 高强度结构型法兰铆钉，6.5 毫米
4 沉头铆钉，4.8 毫米长款
4 沉头铆钉，4.8 毫米短款
3 螺栓，内六角梅花头 , M8x34 Tesla 零件号 1022448-00-A。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸减震塔总成（前部）。
  2. 拆卸原装部件。

    或 原厂 SPR

    或 原厂点焊焊缝

    或 RIVTAC

    或 原厂结构型铆钉

    或 梅花头螺栓

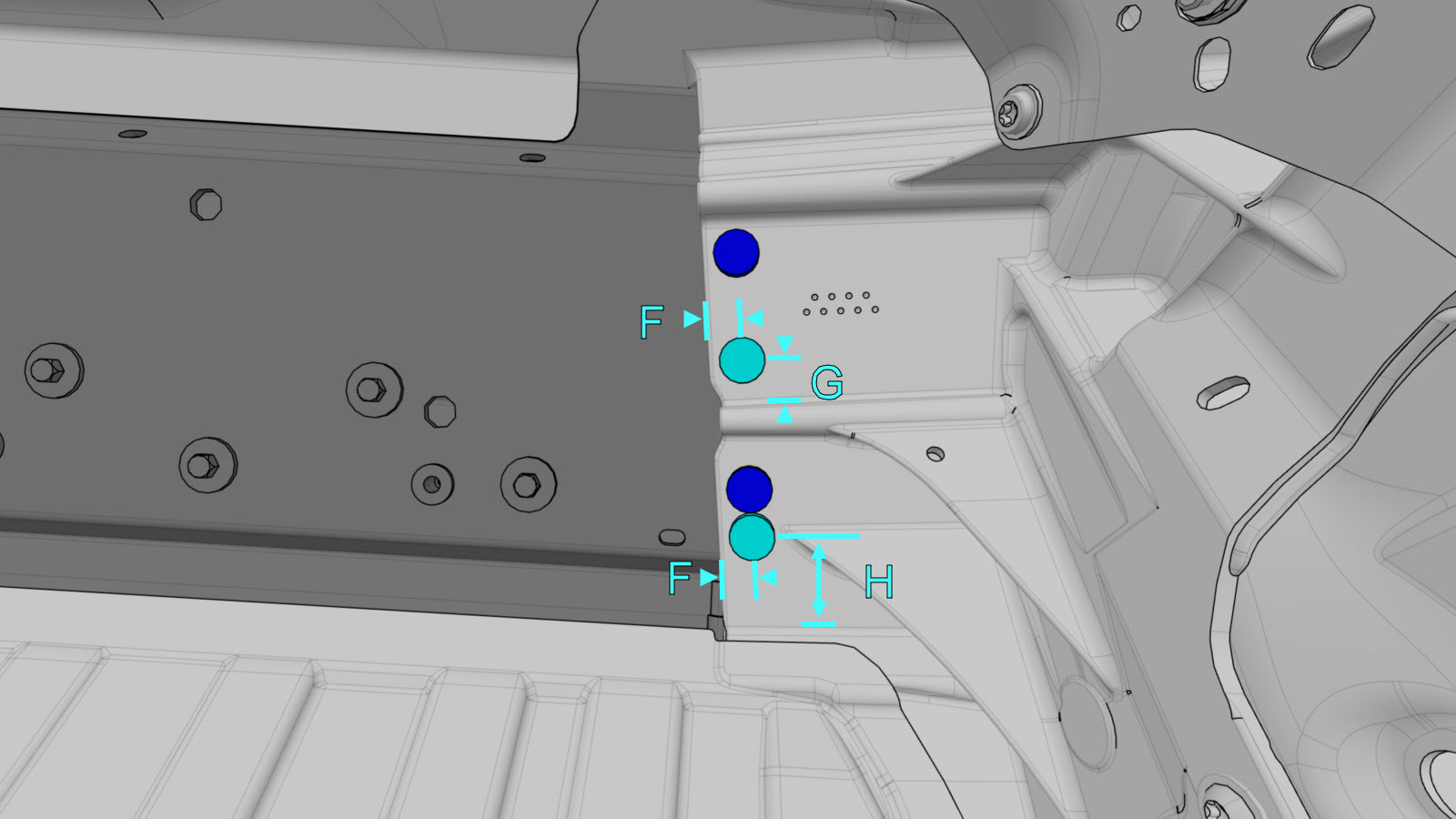

  3. 准备安装。
    或 铆钉，4.8 毫米
    • A = 14 毫米。
    • B = 234 毫米。

    或 高强度结构型法兰铆钉，6.5 毫米

    或 沉头铆钉，4.8 毫米长款

    或 铆钉，4.8 毫米

    或 沉头铆钉，4.8 毫米短款

    或 铝塞焊焊缝

    或 梅花头螺栓

  4. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  5. 将 NVH 挡板安装在围护侧板总成中。
  6. 安装新部件。
    将螺栓拧紧至 30 Nm。
  7. 安装减震塔总成（前部）。
  8. 安装前备箱盖铰链支架。
  9. 执行 GMA 焊接。
    或 铝塞焊焊缝
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
    Informational PurposesAn informational icon, calling your attention
    注
    进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。
  10. 执行任何必要的维修后操作。
