减震塔总成（前部）

零件清单

数量 描述 图片/备注
1 ASY -SHOCK TOWER FRT （前减震塔总成）
1 围护侧板 NVH 挡板 - LH Tesla 零件号 1622950-00-A。
1 围护侧板 NVH 挡板 - RH Tesla 零件号 1622951-00-A。
7 高强度结构型铆钉，6.5 毫米
1 结构型铆钉，6.5 毫米中款
2 高强度结构型法兰铆钉，6.5 毫米
2 螺栓，内六角梅花头 , M8x28 Tesla 零件号 1621839-00-B。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸扭矩盒内件。
  2. 拆卸前围侧总成（2021 年 11 月 20 之前生产的车辆）。
  3. 拆卸前排座椅地板。

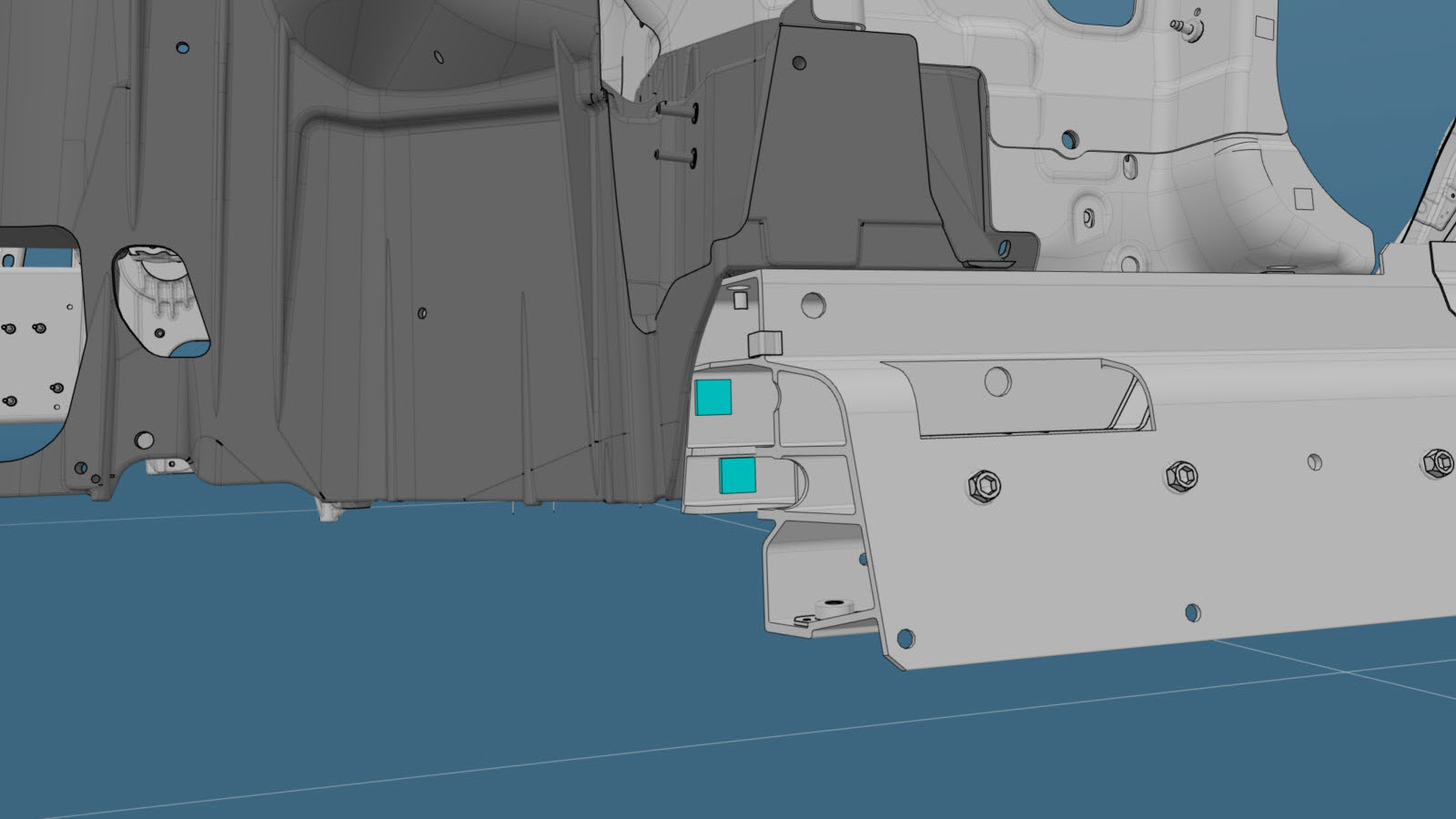

  4. 拆卸原装部件。

    或 原厂 SPR

    或 原厂点焊焊缝

    或 原厂结构型铆钉

    或 RIVTAC

    或 梅花头螺栓

    GMA 焊缝

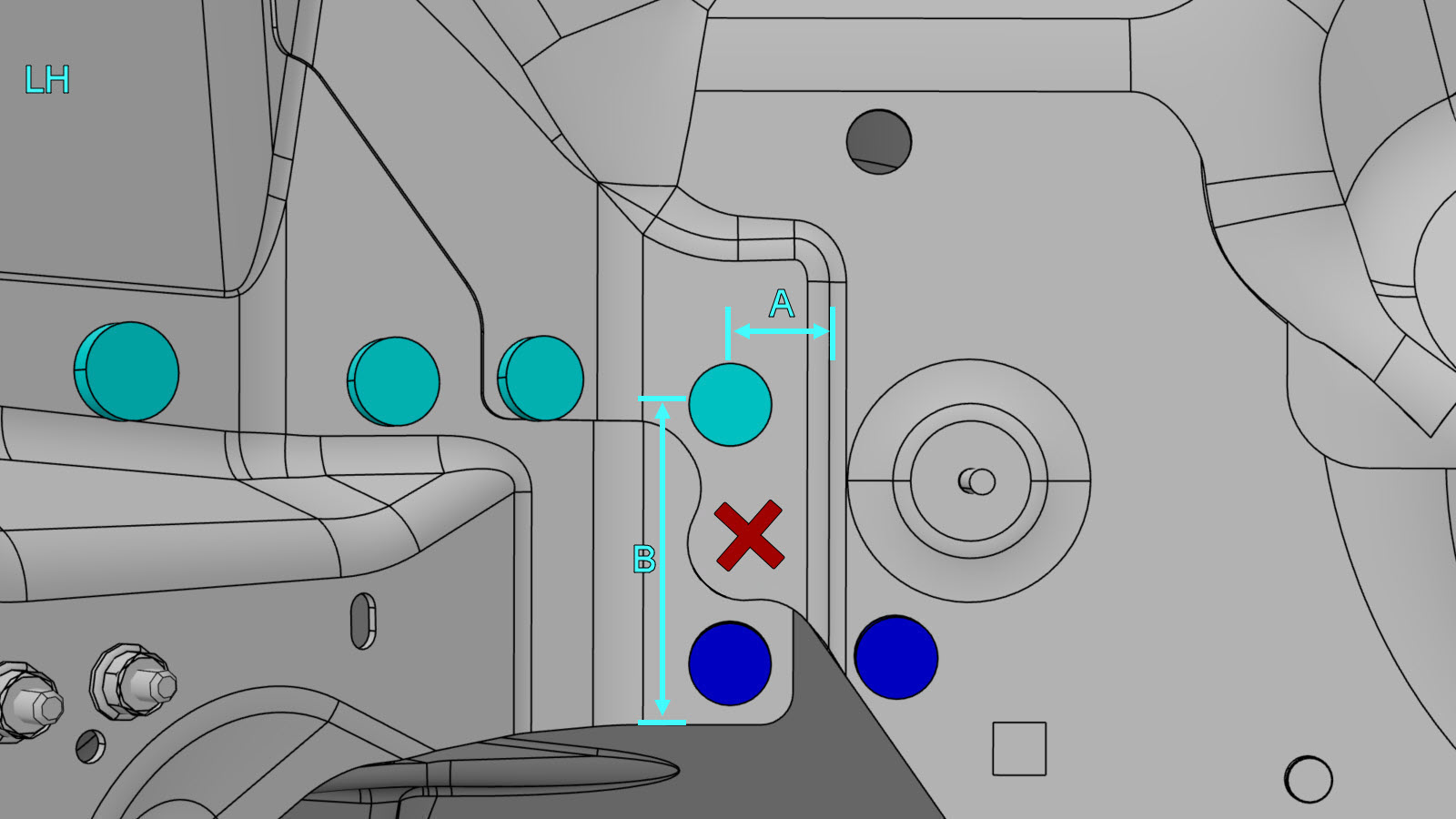

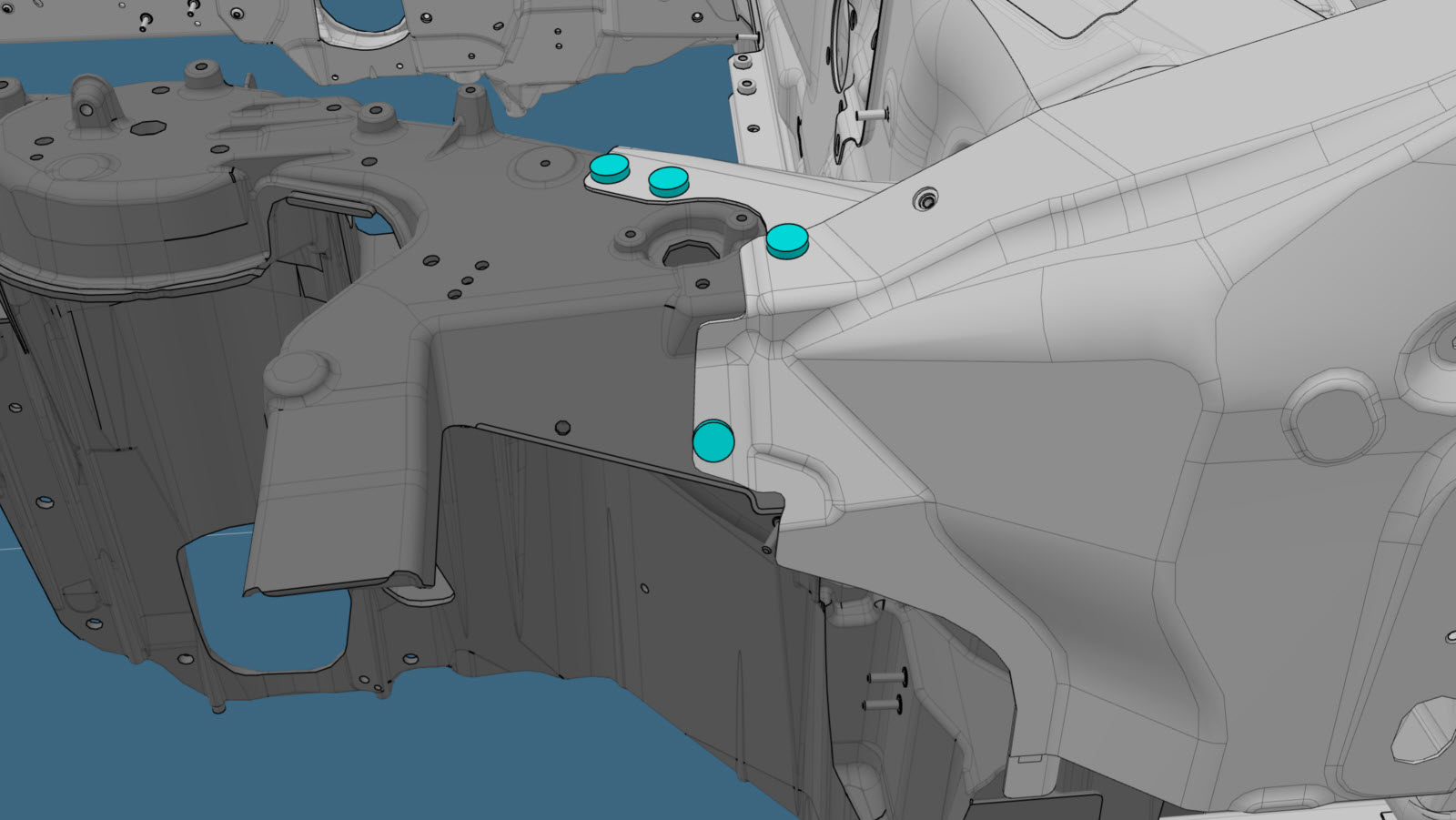

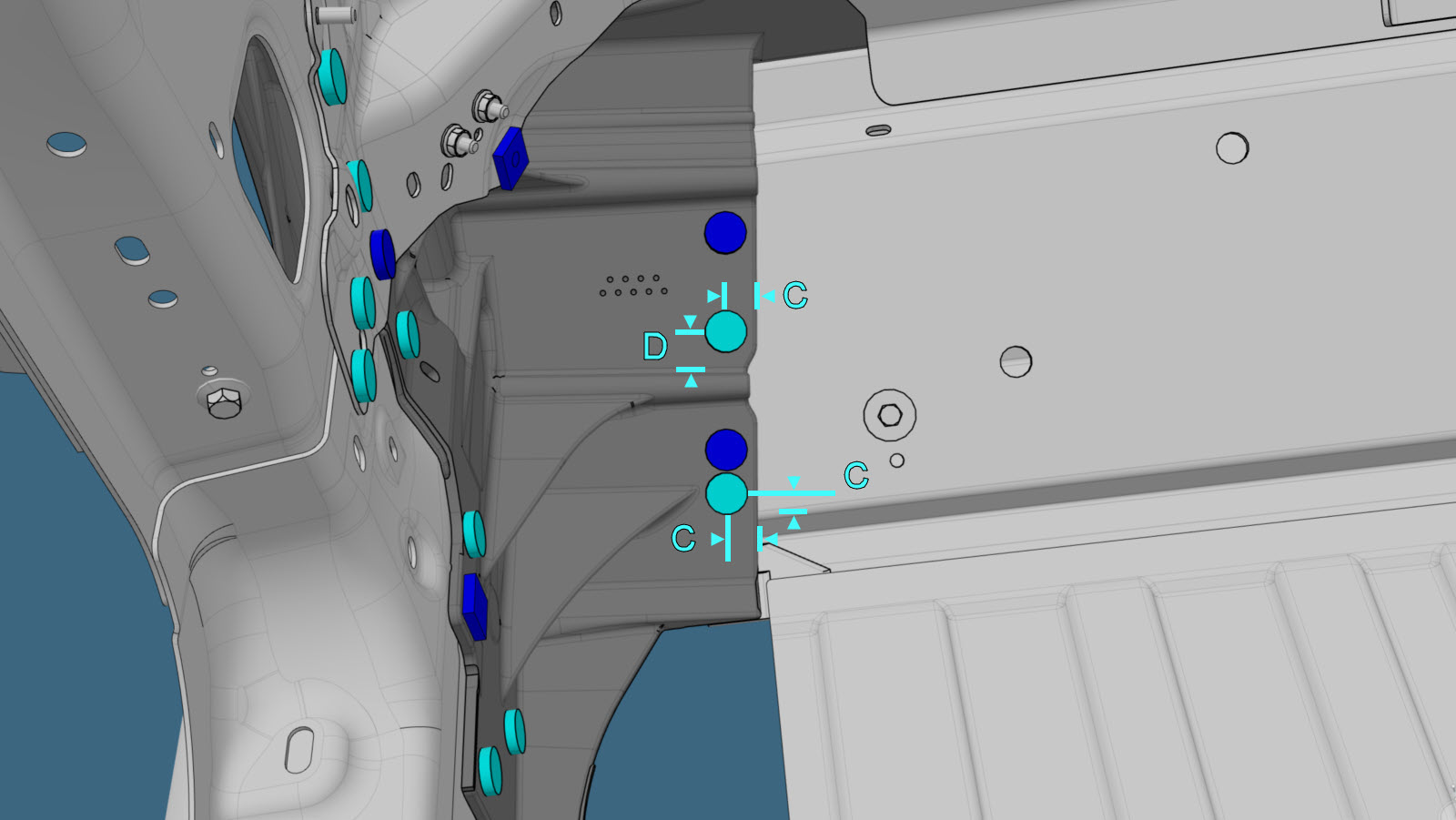

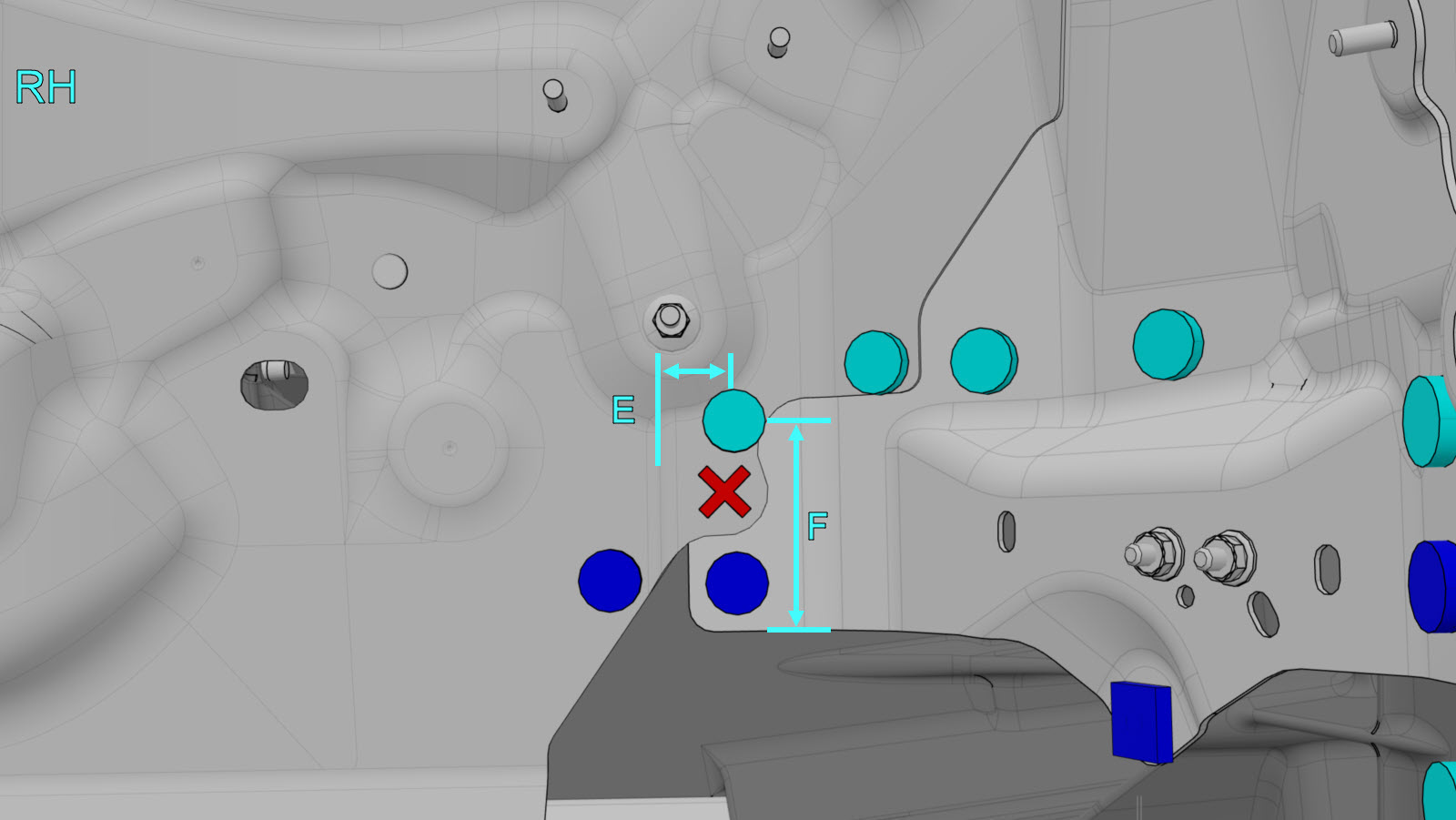

  5. 准备安装。

    或 高强度结构型铆钉，6.5 毫米

    或 结构型铆钉，6.5 毫米中款

    或 高强度结构型法兰铆钉，6.5 毫米

    或 梅花头螺栓

    GMA 焊缝

    或 铝塞焊焊缝

  6. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  7. 安装围护侧板 NVH 挡板。
  8. 安装新部件。
    将所有螺栓拧紧至 30 Nm。

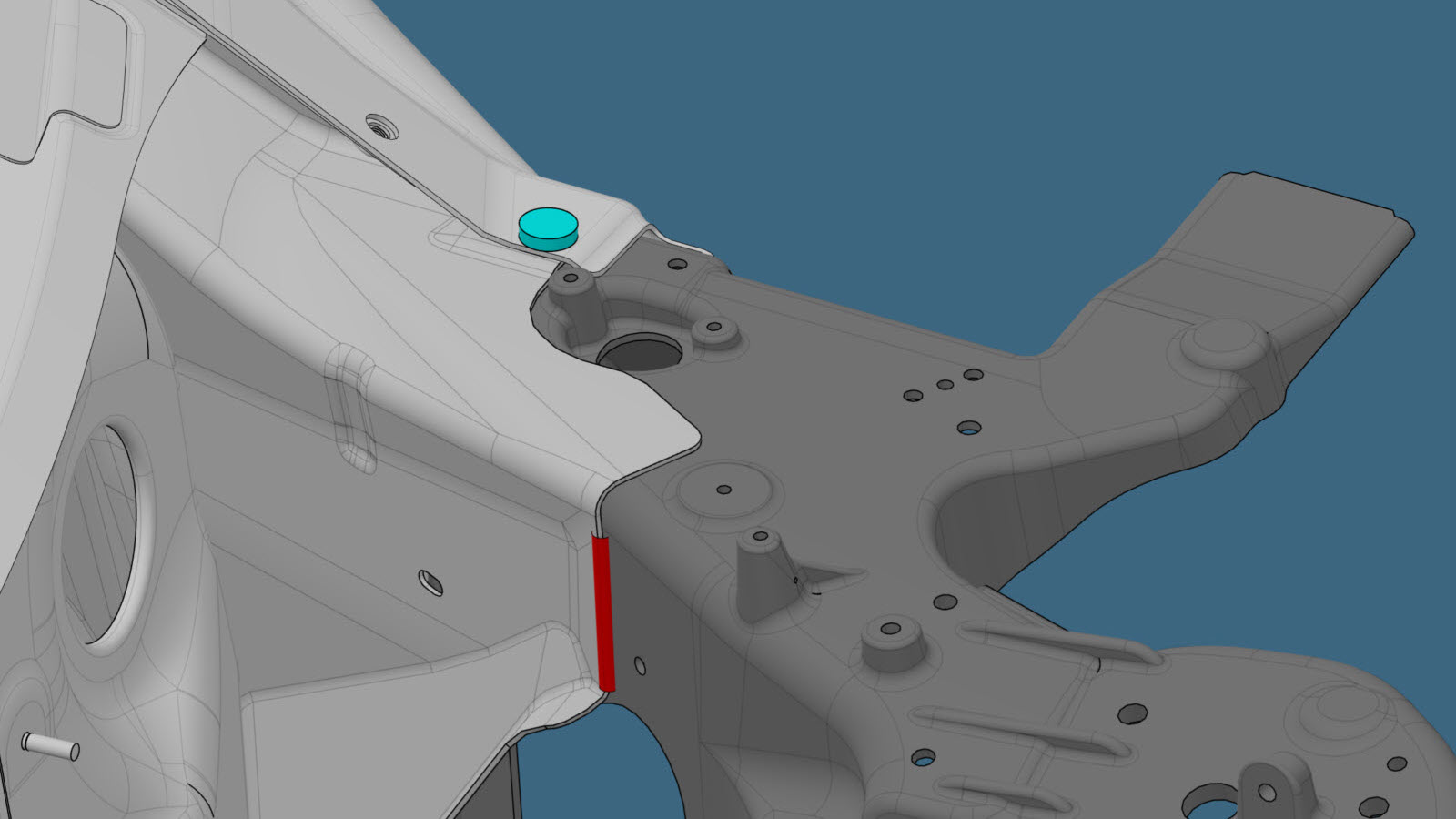

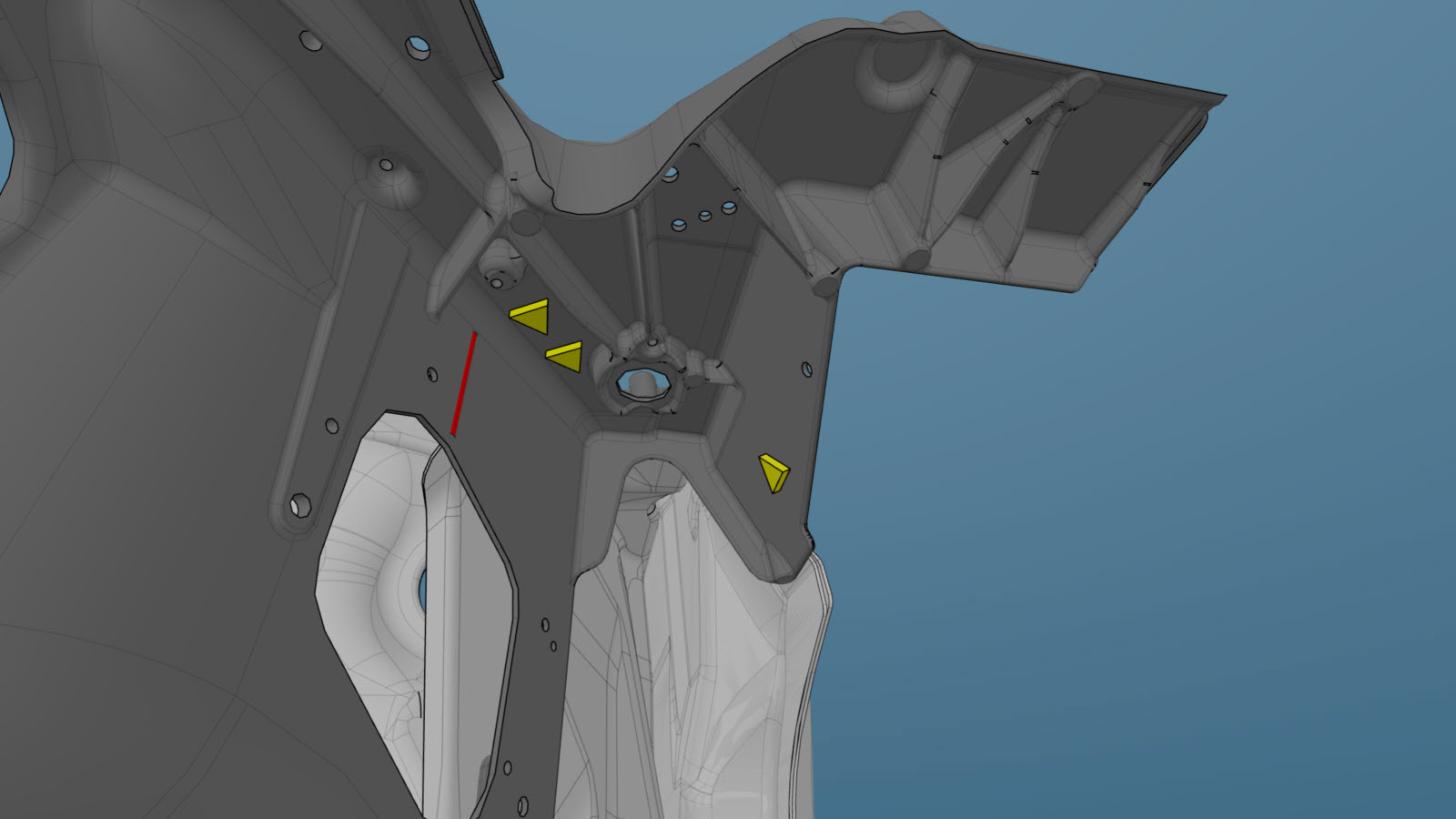

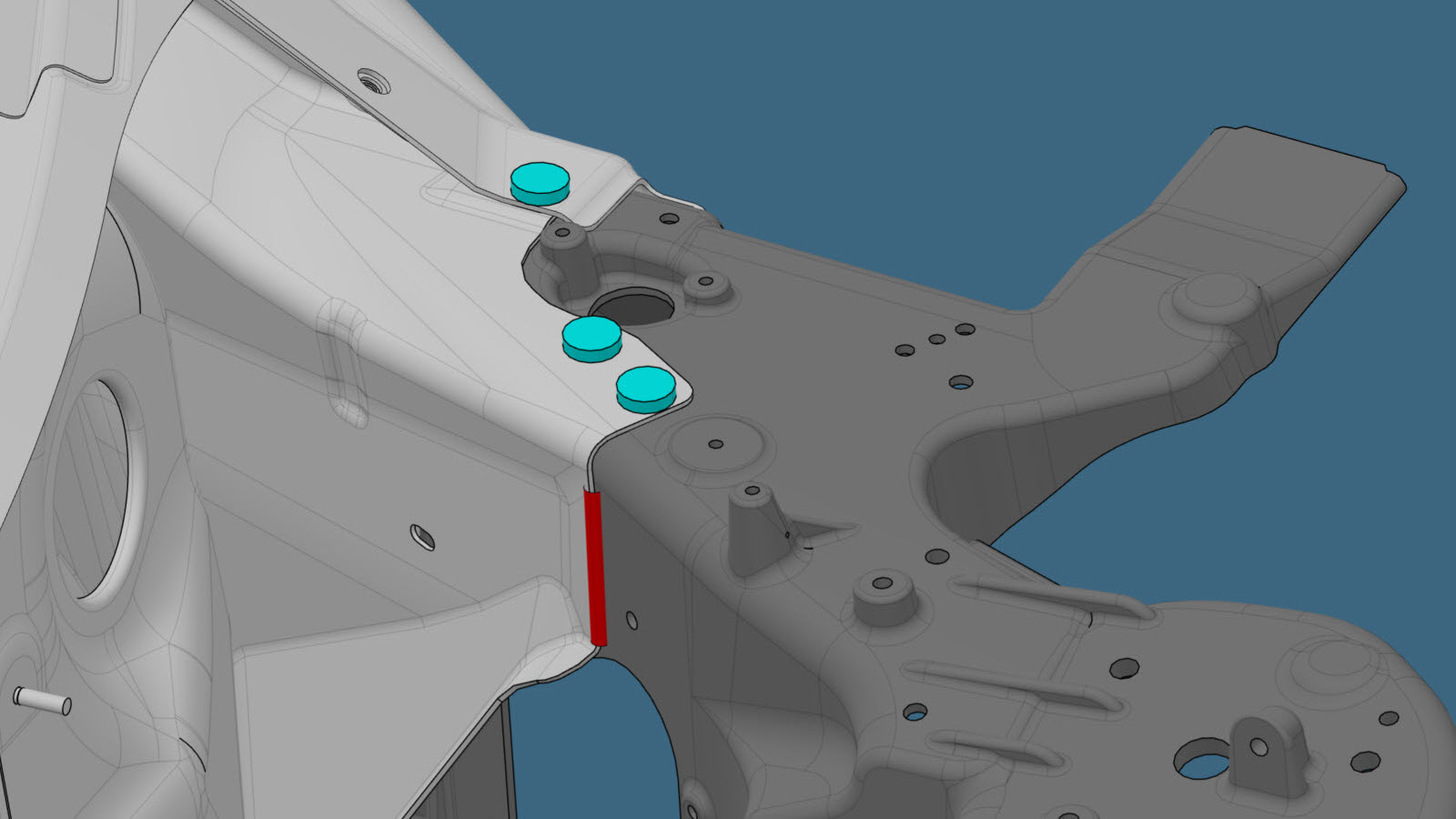

  9. 执行 GMA 焊接。

    GMA 焊缝

    或 铝塞焊焊缝

    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。
    Informational PurposesAn informational icon, calling your attention
    注
    进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。
  10. 安装前排座椅地板。
  11. 安装前围侧总成（2021 年 11 月 20 之前生产的车辆）。
  12. 按指示安装紧固件。
    或 高强度结构型铆钉，6.5 毫米
  13. 安装车架前纵梁。
  14. 安装扭矩盒内件。
  15. 安装前备箱盖铰链支架。
  16. 执行任何必要的维修后操作。
