X688

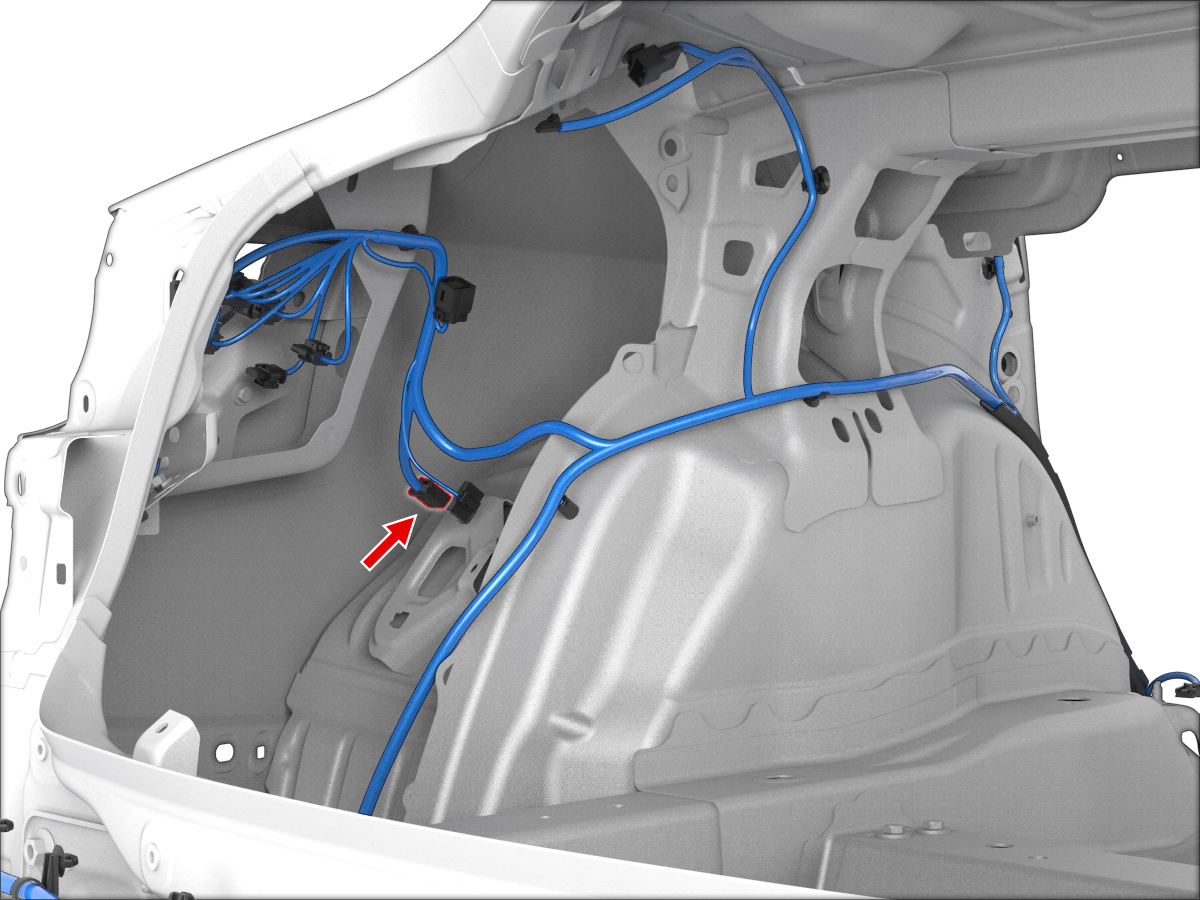

Connector Location:
Connector Pinout
Connector Details
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | |||||||||
| 2 | |||||||||
| 3 | |||||||||
| 4 | YE/GY | 0.50 | X311 | PROX | |||||
| 5 | |||||||||
| 6 | |||||||||
| 7 | YE/GY | 0.50 | X311 | PROX | |||||
| 8 | |||||||||
| 9 | |||||||||
| 10 | |||||||||
| 11 | |||||||||
| 12 | VT | 0.35 | X312 | 3 | |||||
| 13 | |||||||||
| 14 | WH | 0.35 | X316 | 2 | |||||
| 15 | |||||||||
| 16 | WH/VT | 0.50 | X311 | PILOT | |||||
| 17 | |||||||||
| 18 | GN | 0.50 | X311 | GND | |||||
| 19 | BK | 0.35 | X317 | 2 | |||||
| 20 | WH | 0.35 | X316 | 1 | |||||
| 21 | BK | 0.35 | X317 | 1 | |||||
| 22 | |||||||||
| 23 | RD/GN | 0.35 | X312 | 2 | |||||
| 24 | BU | 0.35 | X312 | 1 |
