Lateral de la carrocería completo

Lista de piezas

Cantidad Descripción Imagen / Notas
1 ASY FRONT BODY COMPLETE (lateral de la carrocería completo)
3 TAPÓN

Referencia de Tesla 1870761-00.

46 Remache estructural de alta resistencia, 6,5 mm
5 Remache avellanado, 4,8 mm, corto
2 Remache avellanado, 4,8 mm, largo
1 Remache Flow Form S08
6 Remache Flow Form S18
1 Remache Flow Form S28
1 Remache Flow Form S48
1 Remache Flow Form S58
4 Perno , HF,M12x35,STL[109],ZNFL,PC Referencia de Tesla 1089657-00.
4 Perno , HHL,M10x3 Referencia de Tesla 1851387-00.
5 Perno , HHL,M12x43 Referencia de Tesla 1882229-00.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Corte el orificio de acceso delantero en el componente original utilizando el punto central previamente marcado.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice una sierra de corona con punta de carburo de 1 1/8" (29 mm) para realizar el orificio.
    .

    Línea de corte

  2. En el componente original, verifique la ubicación del punto central del orificio de acceso trasero.
    El punto central del orificio de acceso trasero debería encontrarse a 155 mm de la parte trasera del orificio indicado (medición A).
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si el punto central marcado en el componente está a 150 mm, mueva el punto central 5 mm hacia la parte trasera del punto central marcado (medición B).
    Línea/punto de referencia
    • A = 155 mm.
    • B = 5 mm.
  3. En el componente original, corte los orificios de acceso traseros.
    Línea de corte
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice una sierra de corona con punta de carburo de 1 1/8" (29 mm) para realizar los orificios.
  4. En la nueva pieza de servicio, corte el orificio de acceso delantero utilizando el punto central previamente marcado.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice una sierra de corona con punta de carburo de 1 1/8" (29 mm) para realizar el orificio.
    .

    Línea de corte

  5. En la nueva pieza de servicio, verifique la ubicación del punto central del orificio de acceso trasero.
    El punto central del orificio de acceso trasero debería encontrarse a 155 mm de la parte trasera del orificio indicado (medición A).
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si el punto central marcado en el componente está a 150 mm, mueva el punto central 5 mm hacia la parte trasera del punto central marcado (medición B).
    Línea/punto de referencia
    • A = 155 mm.
    • B = 5 mm.
  6. En la nueva pieza de servicio, corte los orificios de acceso traseros.
    Línea de corte
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice una sierra de corona con punta de carburo de 1 1/8" (29 mm) para realizar los orificios.
  7. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o SPR de fábrica

    o Perfore a través de los puntos de soldadura de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

    o Pernos

  8. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Remaches avellanados, 4,8 mm, cortos

    o Remaches avellanados, 4,8 mm, largos

    o Remaches Flow Form, S08

    o Remaches Flow Form, S18

    o Remaches Flow Form, S28

    o Remaches Flow Form, S48

    o Remaches Flow Form, S58

    o Pernos

    o Soldaduras por puntos de instalación

  9. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  10. Instale el componente o los componentes nuevos.
    Apriete los pernos como se indica:
    • Pernos HF,M12x35,STL[109],ZNFL,PC, referencia 1089657-00: 90 Nm.
    • Pernos HHL,M10x33, referencia 1851387-00: 90 Nm.
    • Pernos HHL,M12x435, referencia 1882229-00: 67 Nm.
  11. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  12. Coloque los tapones para cubrir los orificios de acceso.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Aplique sellador de juntas en la parte inferior de cada tapón antes de la instalación y retire cualquier sellador de juntas visible alrededor del borde exterior del tapón después de la instalación.

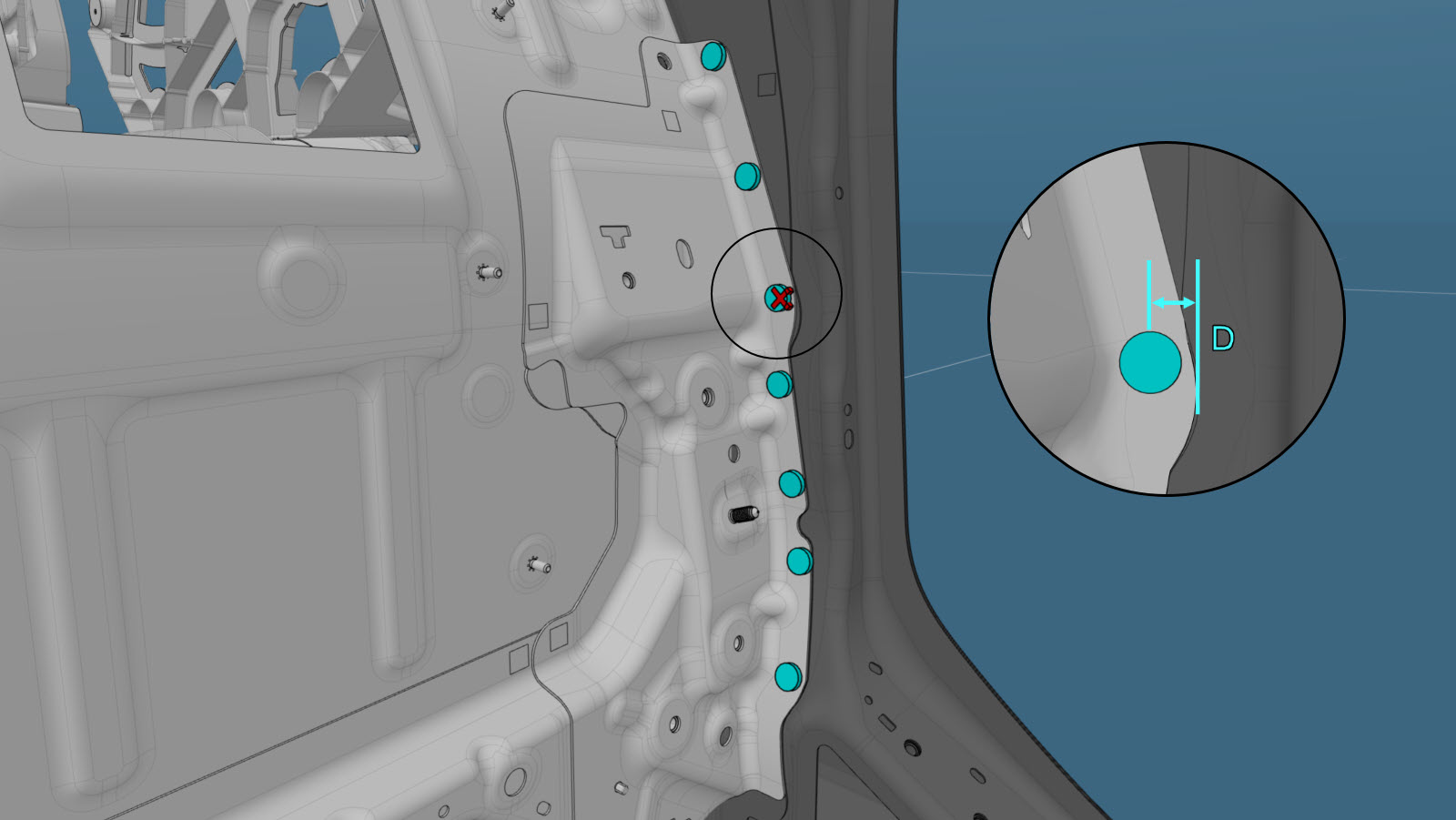

  13. Corte el refuerzo del escalón del estribo trasero para dejar espacio para el tapón que cubre el orificio de acceso trasero.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Retire cualquier sellador de juntas visible que haya alrededor de los tapones de los orificios de acceso, debajo de la junta de espuma del refuerzo del escalón del estribo trasero.

    Línea de corte

    Línea/punto de referencia

    • D = 7 mm.
    • E = 32 mm.
  14. Efectúe las operaciones posteriores a la reparación necesarias.
