Bakre skinne (liten seksjon)

Reparasjonsinformasjon

Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
Denne prosedyren kan utføres uten å bruke rammeløfter.

Deleliste


Antall	Beskrivelse	Bilde/merknader

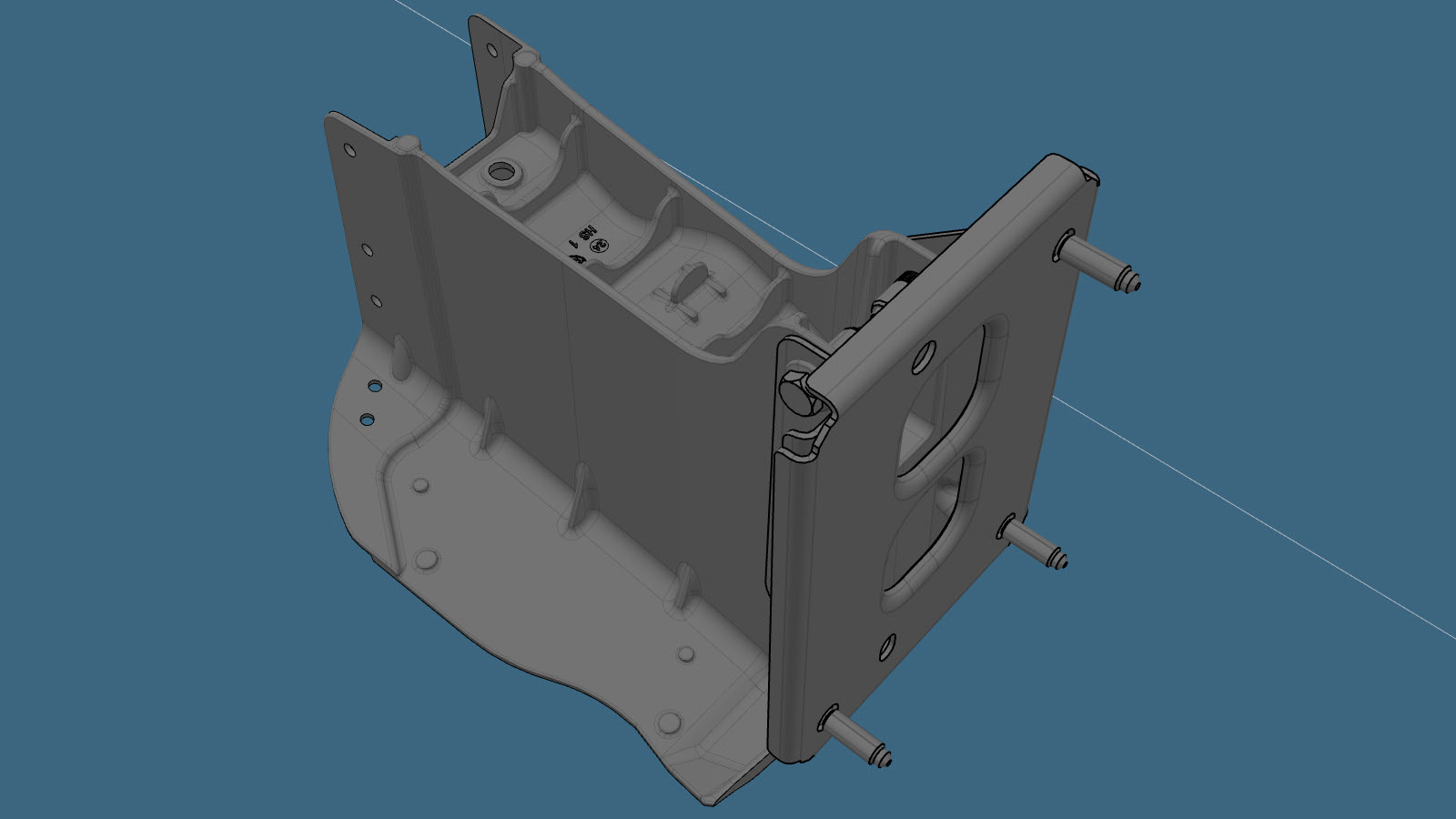

1	MY RUB RAIL SMAL SERVICE ASSEMBLY (bakre skinne – liten seksjon)

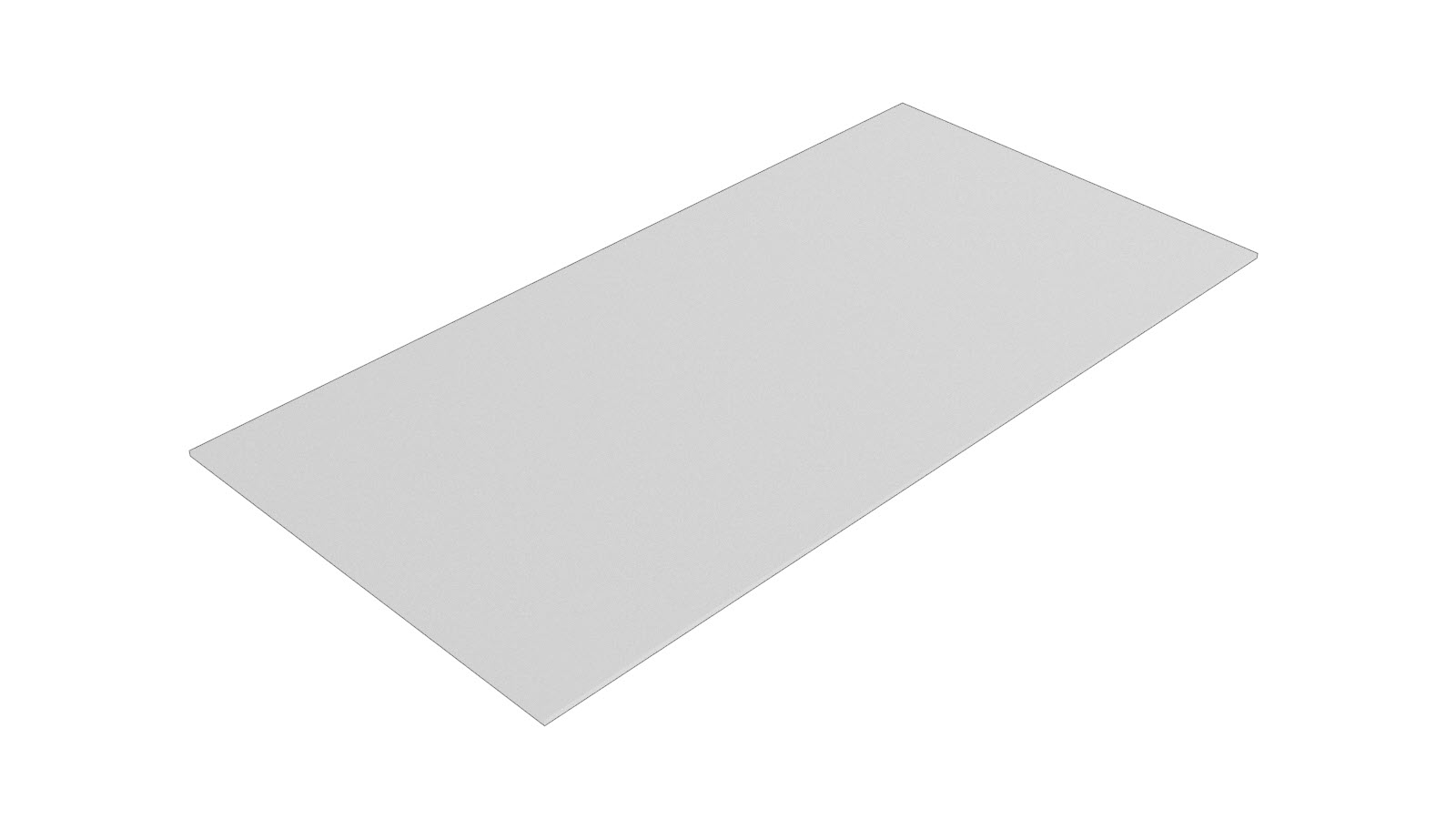

1	BUTYL FOIL PATCH 300X150x2MM (butylfolielapp)	Tesla-delenummer 1004969-00-A.

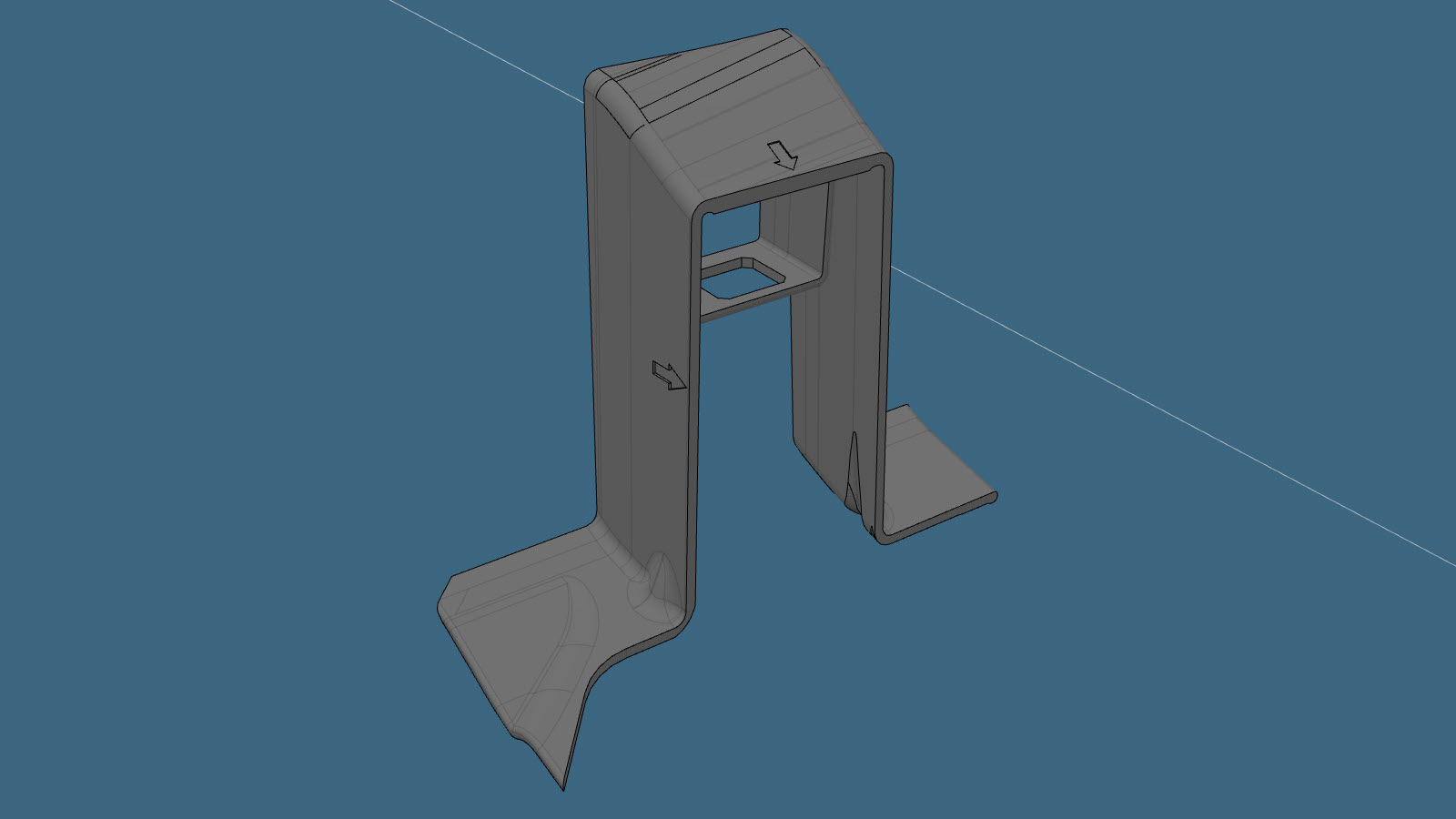

1	MODEL Y RUB SMALL CUTLINE JIG – VENSTRE	Tesla-delenummer 2173884-00.

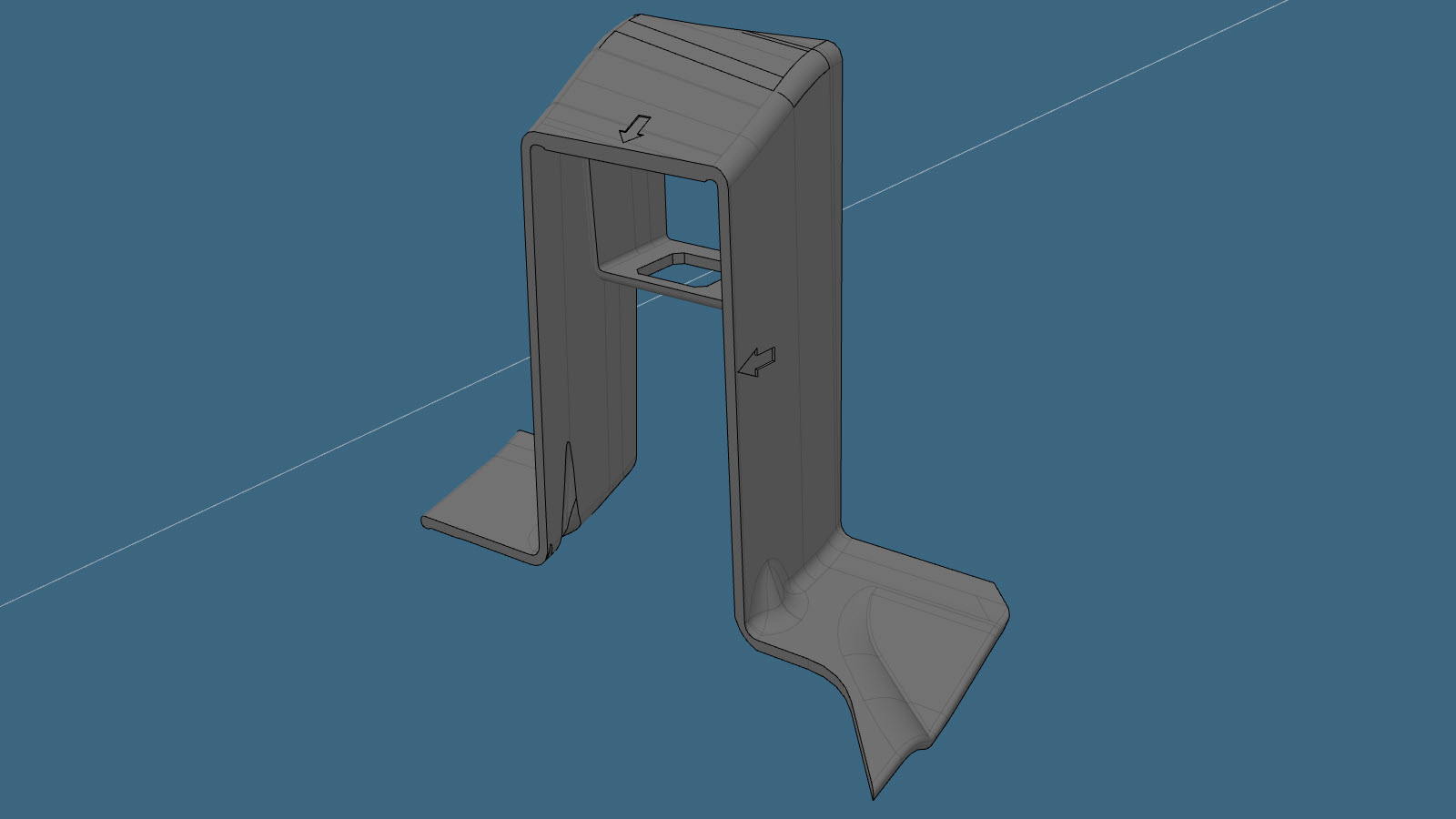

1	MODEL Y RUB SMALL CUTLINE JIG – HØYRE	Tesla-delenummer 2173885-00.
10	Kraftig konstruksjonsnagle, 6,5 mm

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

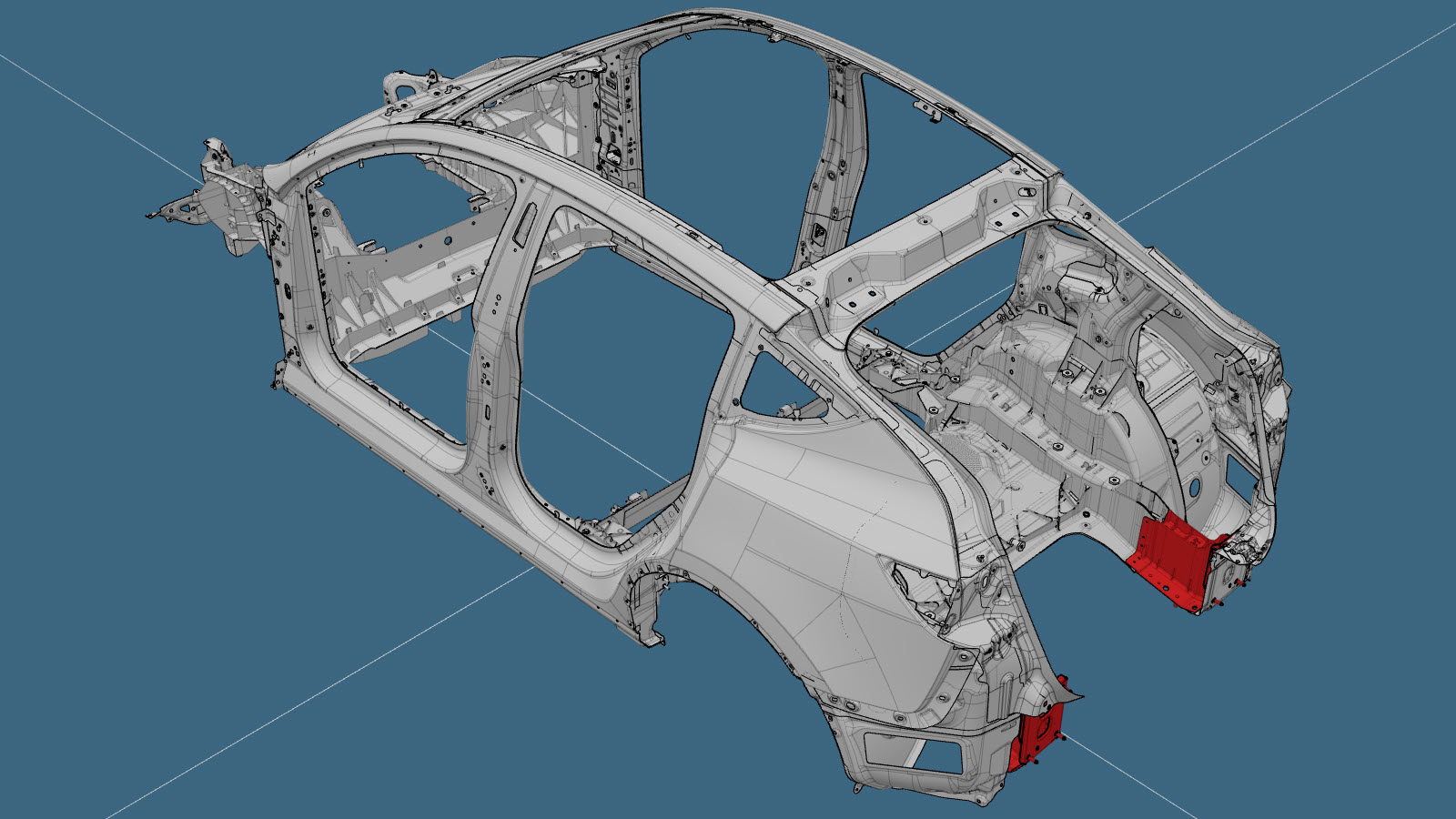

Fjern Bakre sidepanelenhet (for støpedel i 1 stykke under karosseri).
Fjern Vingebrakett (nedre).
Marker skjærelinjen på den opprinnelige komponenten.

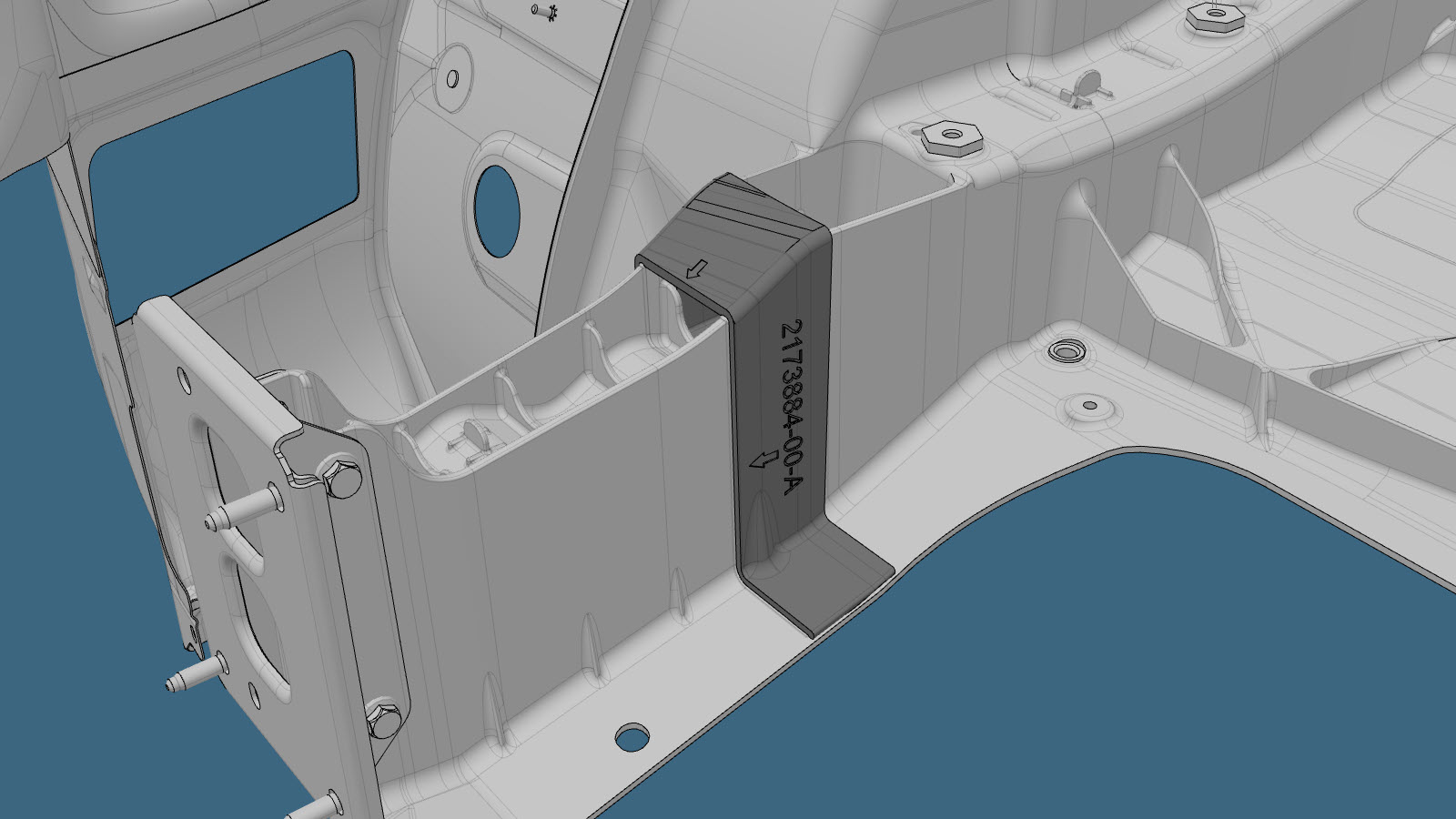

Fest skjærelinjejiggen som vist, og marker deretter skjærelinjen mot bakre del av bilen.
Merk
Unngå å skade jiggene, slik at de kan brukes på nytt.
Fjern den opprinnelige komponenten.

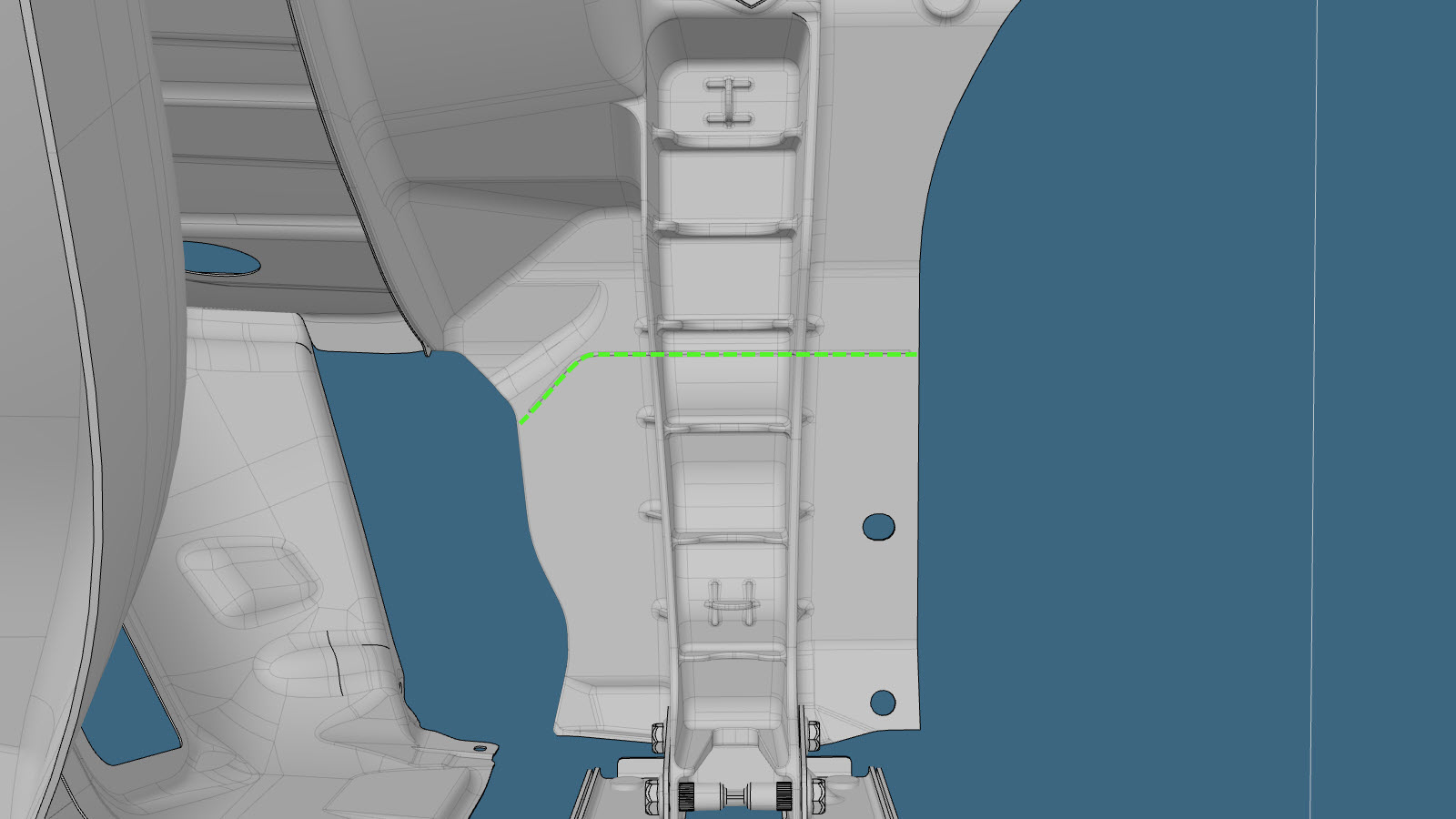

Skjærelinje
Merk
Skjær så nær som mulig til bakre kant av den markerte skjærelinjen på den originale komponenten, og trim deretter originalkomponenten slik at den passer. Lag eventuelle hull så små som mulig.
Klargjør for montering.

Sjekk om den nye komponenten passer.
Merk

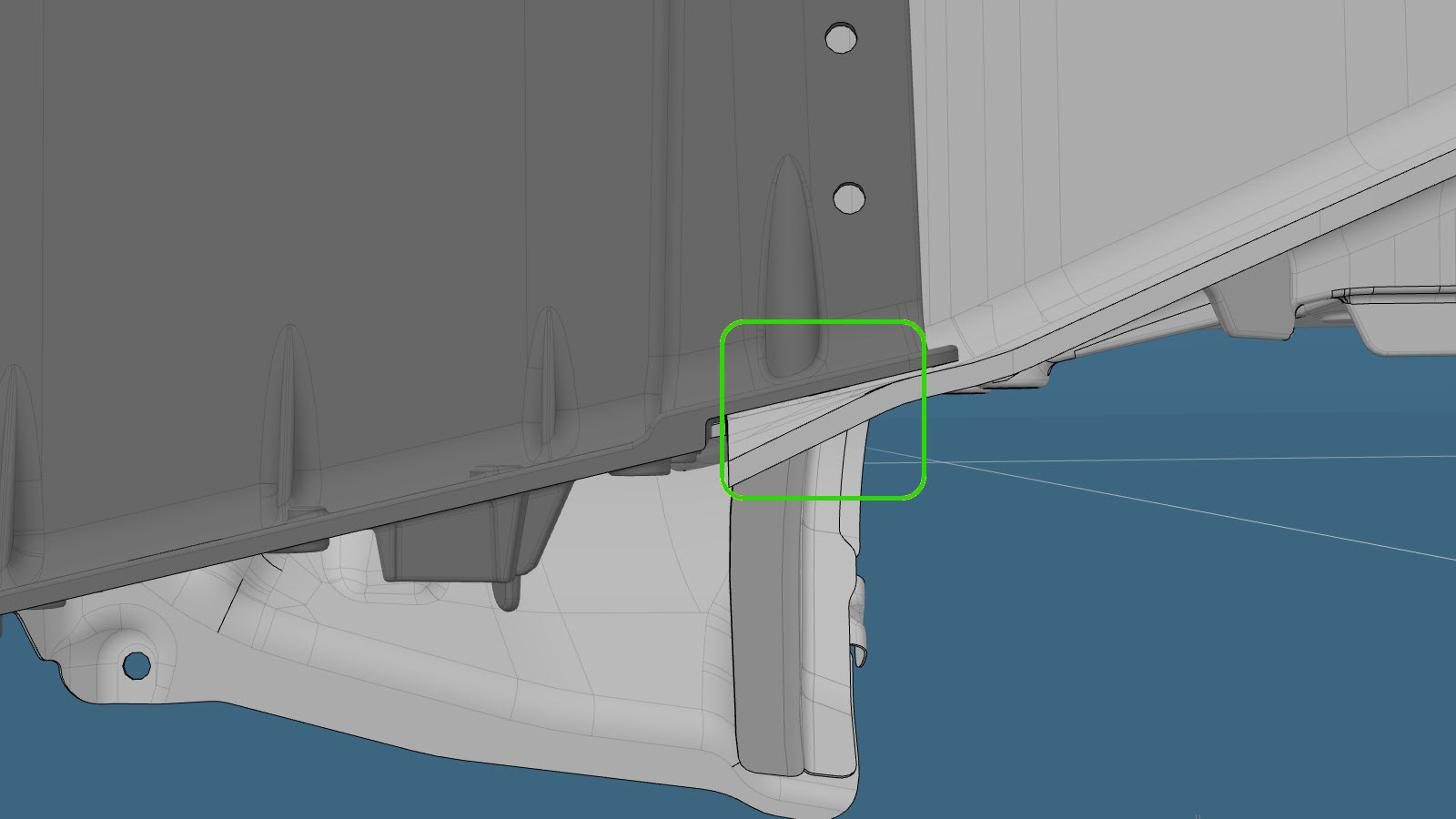

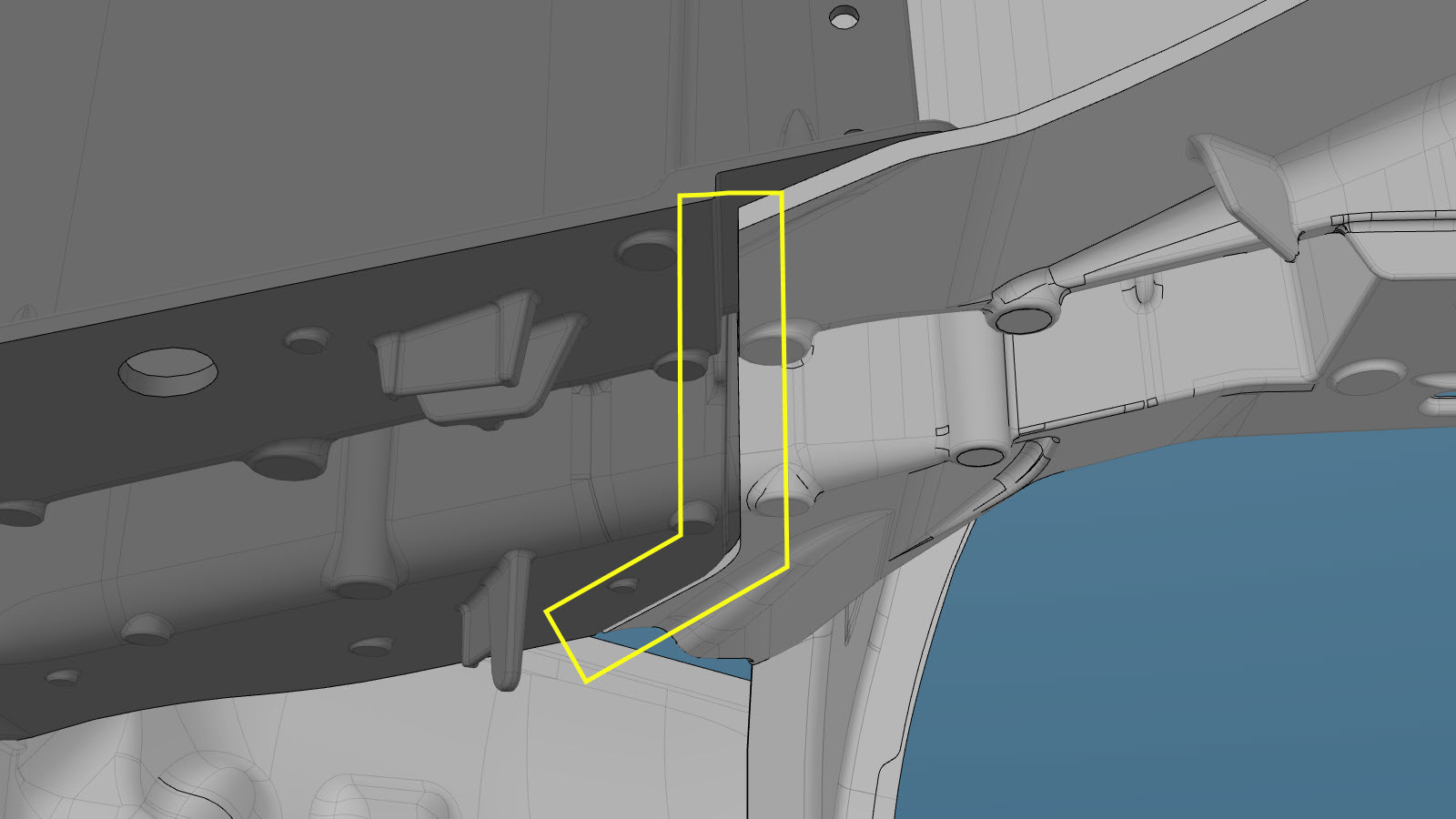

Mellomrom er ikke tillatt i områder uthevet i rødt (hjørnene av øvre rammeskinne).
Merk

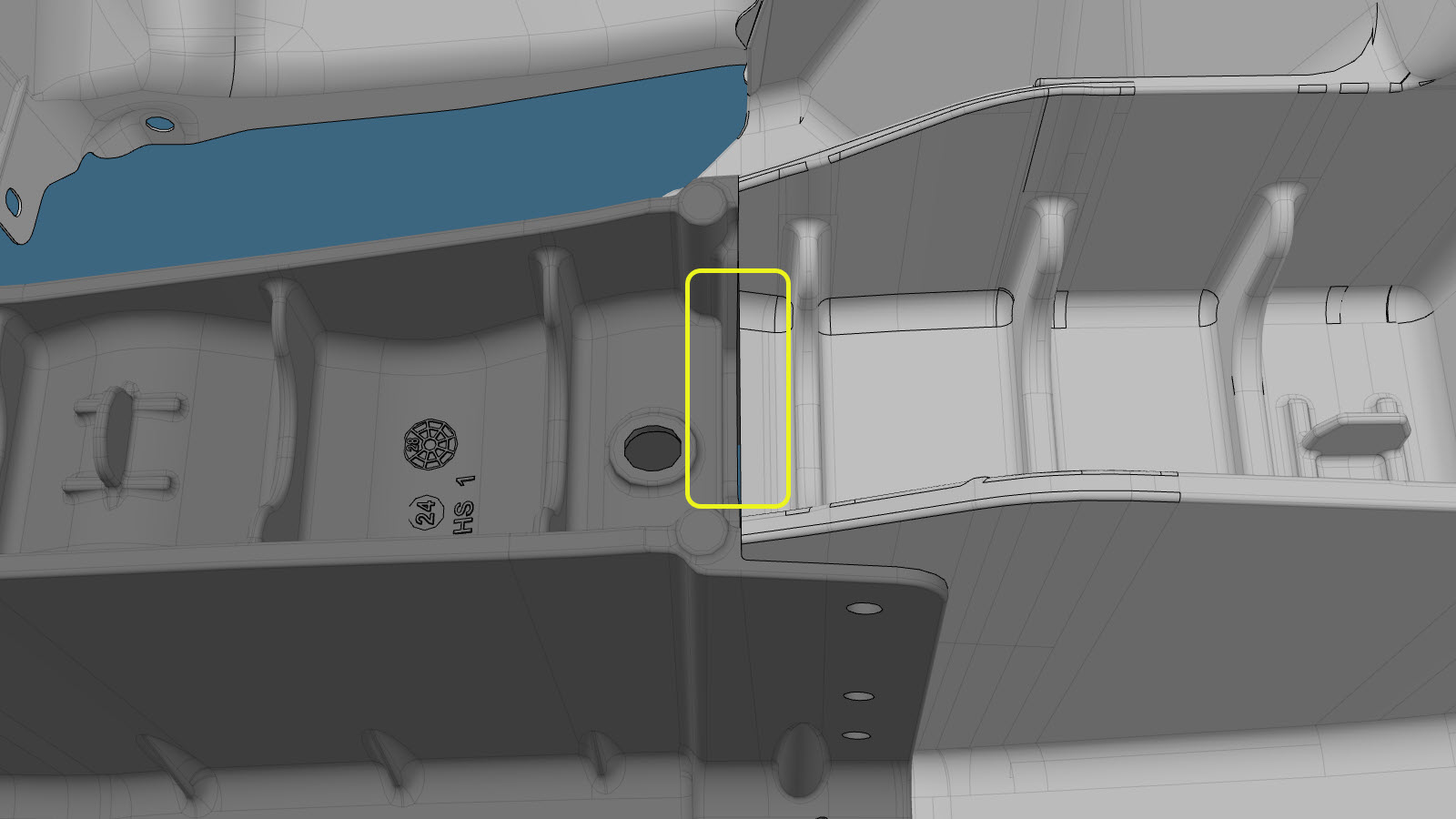

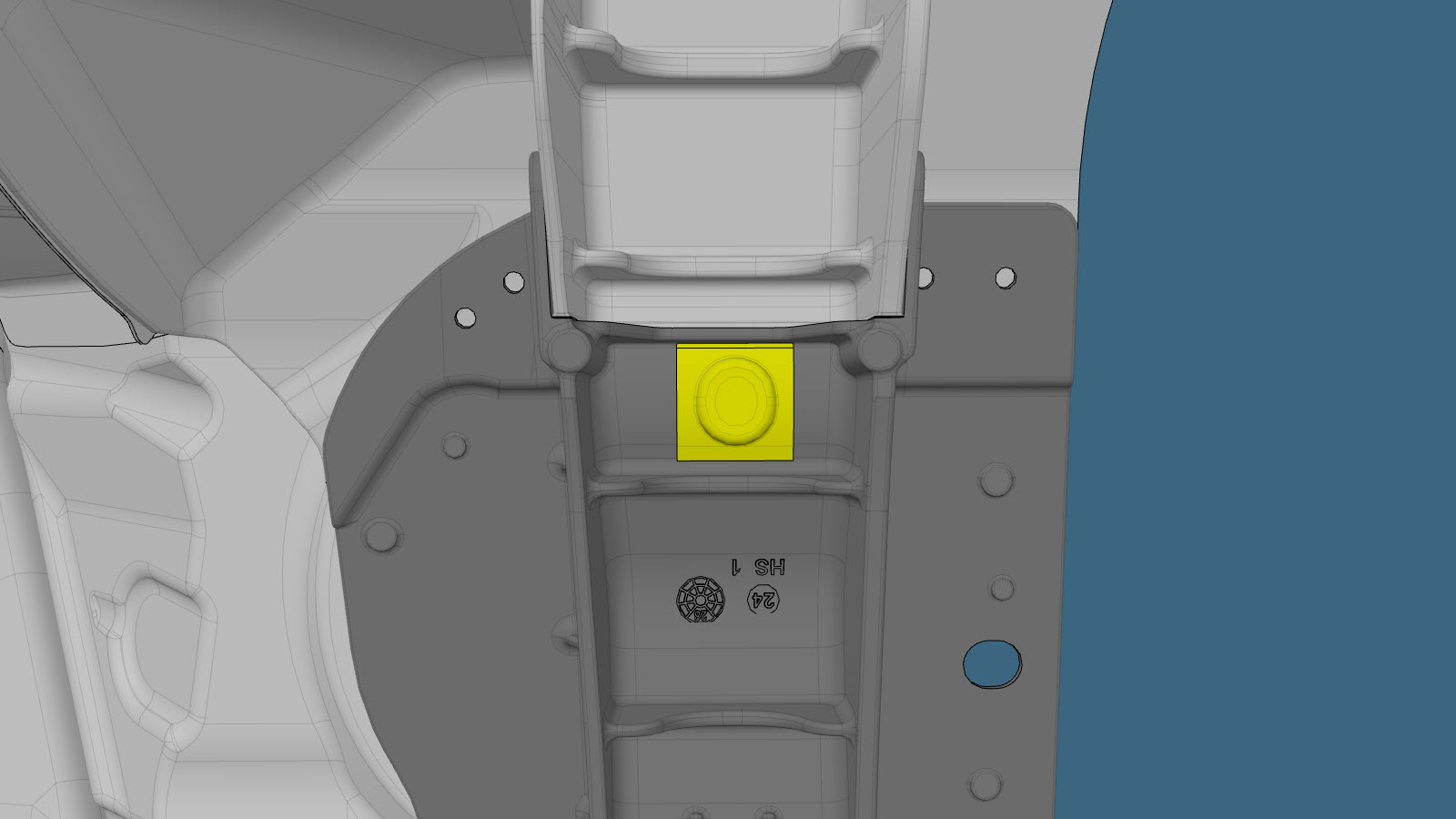

Mellomrom opp til 4 mm er tillatt i områdene uthevet i gult.
Merk
Mellomrom er tillatt i området uthevet i grønt.
Klargjør for montering.
eller Kraftige konstruksjonsnagler, 6,5 mm
Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.

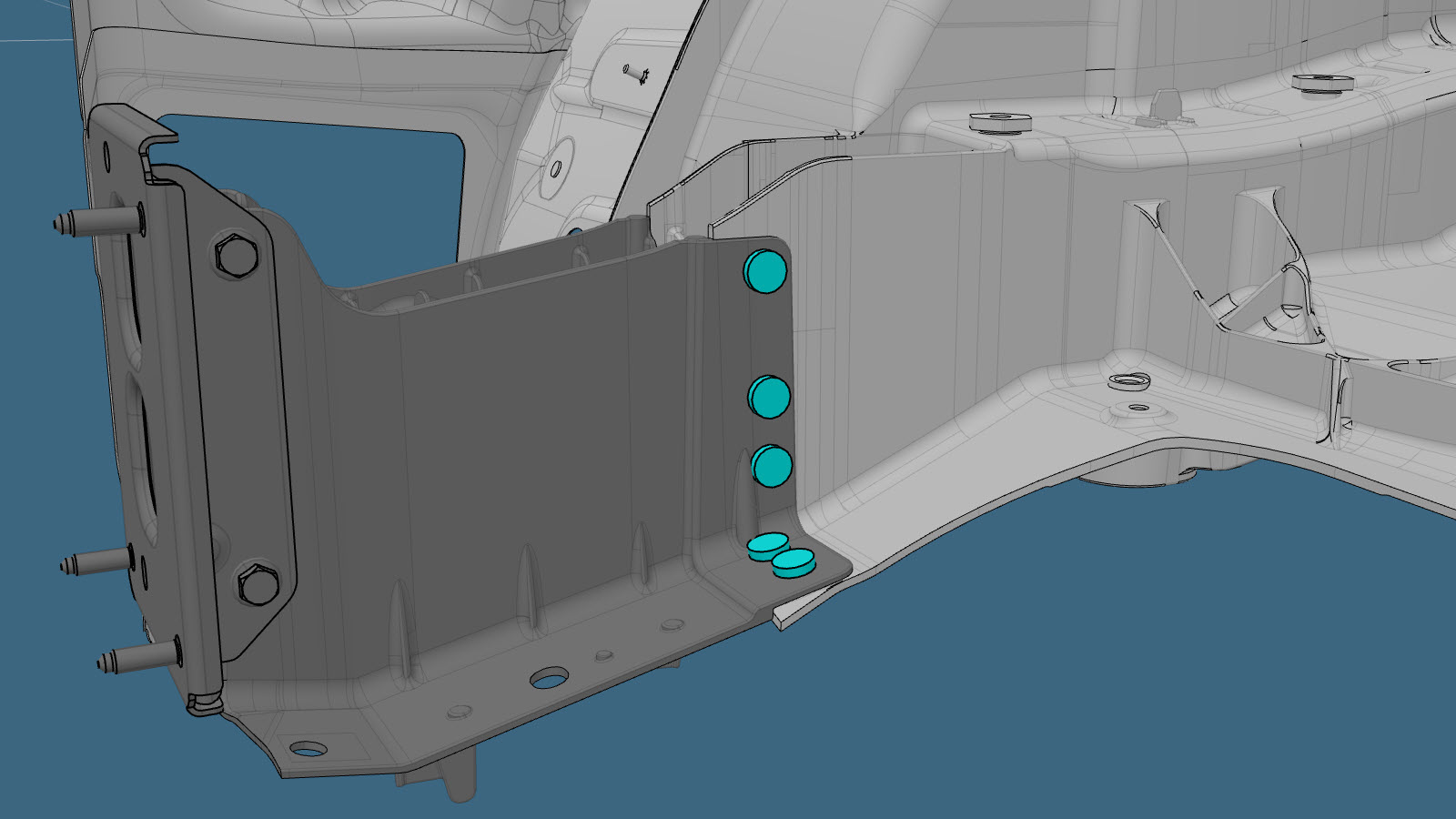

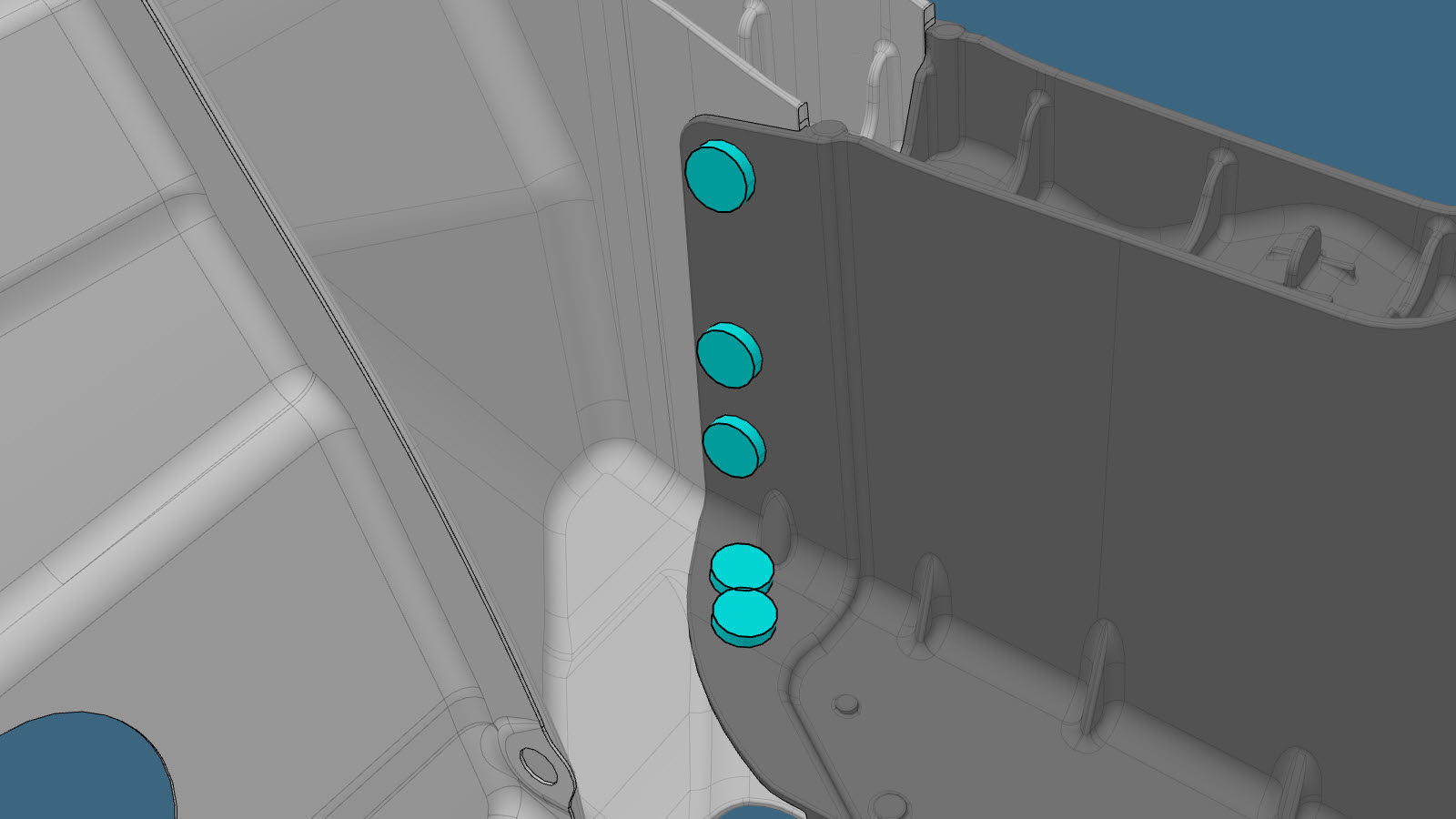

Monter den nye komponenten eller komponentene.

Merk
Påfør tetning på skjøten mellom den nye komponenten og støpedelen under karosseriet på baksiden.
Monter Vingebrakett (nedre).
Merk

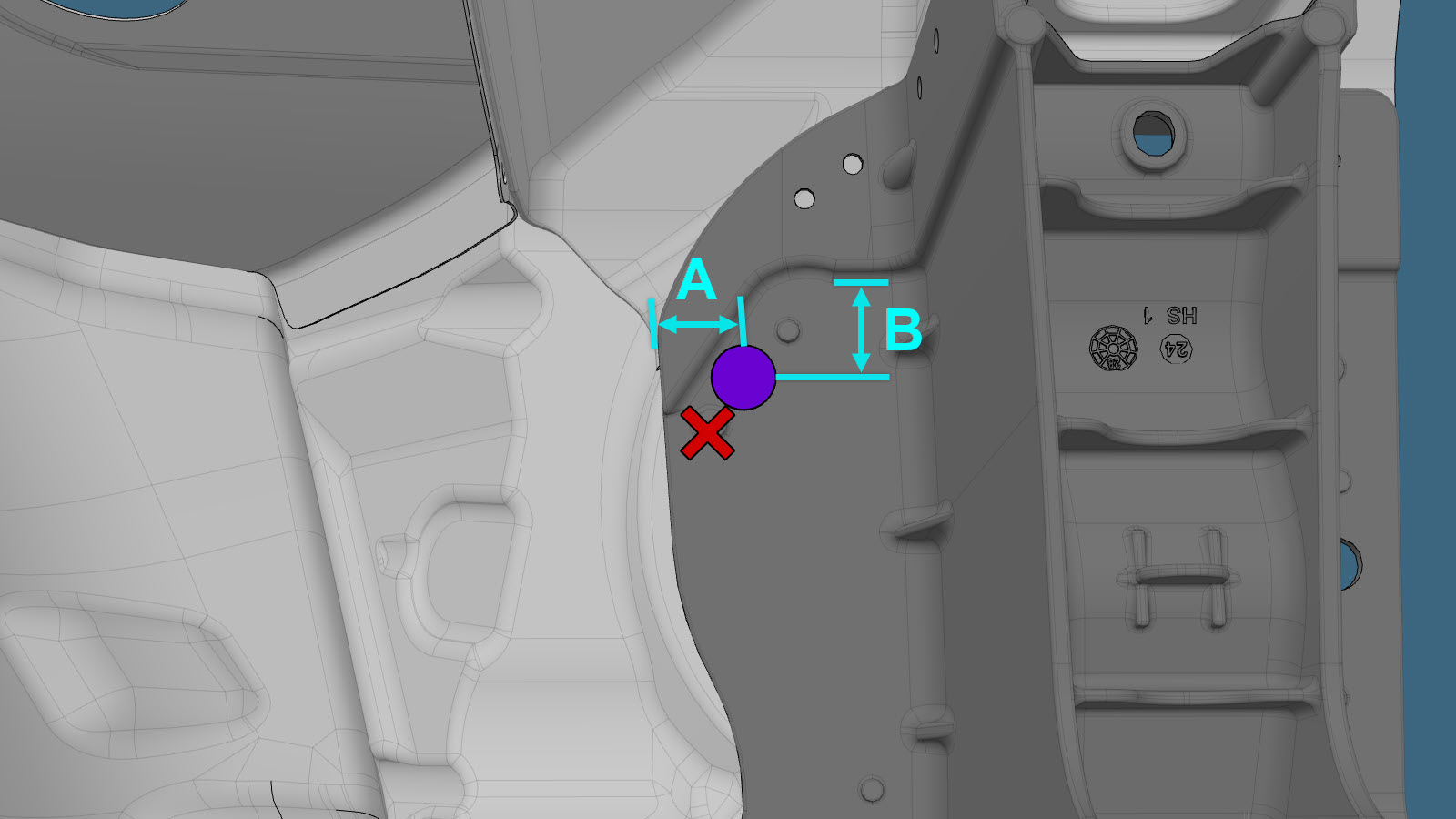

En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.
eller Konstruksjonspopnagler, 6,5 mm
- A = 26 mm
- B = 31 mm
Merk
Flytt det angitte festet til det spesifiserte stedet for prosedyren for vingebraketten (nedre), slik at du unngår konflikt med utstøterpinnen.
Monter Bakre sidepanelenhet (for støpedel i 1 stykke under karosseri).
Monter butylfolielappen som anvist.
Utfør nødvendige operasjoner etter reparasjon.
