Rear Rail (Cast)

Korrigeringskode: 10102100702 10102100602 10102101602 10102101702 MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren. Korrigeringskode: 10102100702 10102100602 MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren. Korrigeringskode: 10102101602 10102101702 MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren.

Deleliste

Antall Beskrivelse Bilde/merknader
1 CASTING REAR RAIL SERVICE ASSEMBLY (Rear Rail - Cast)

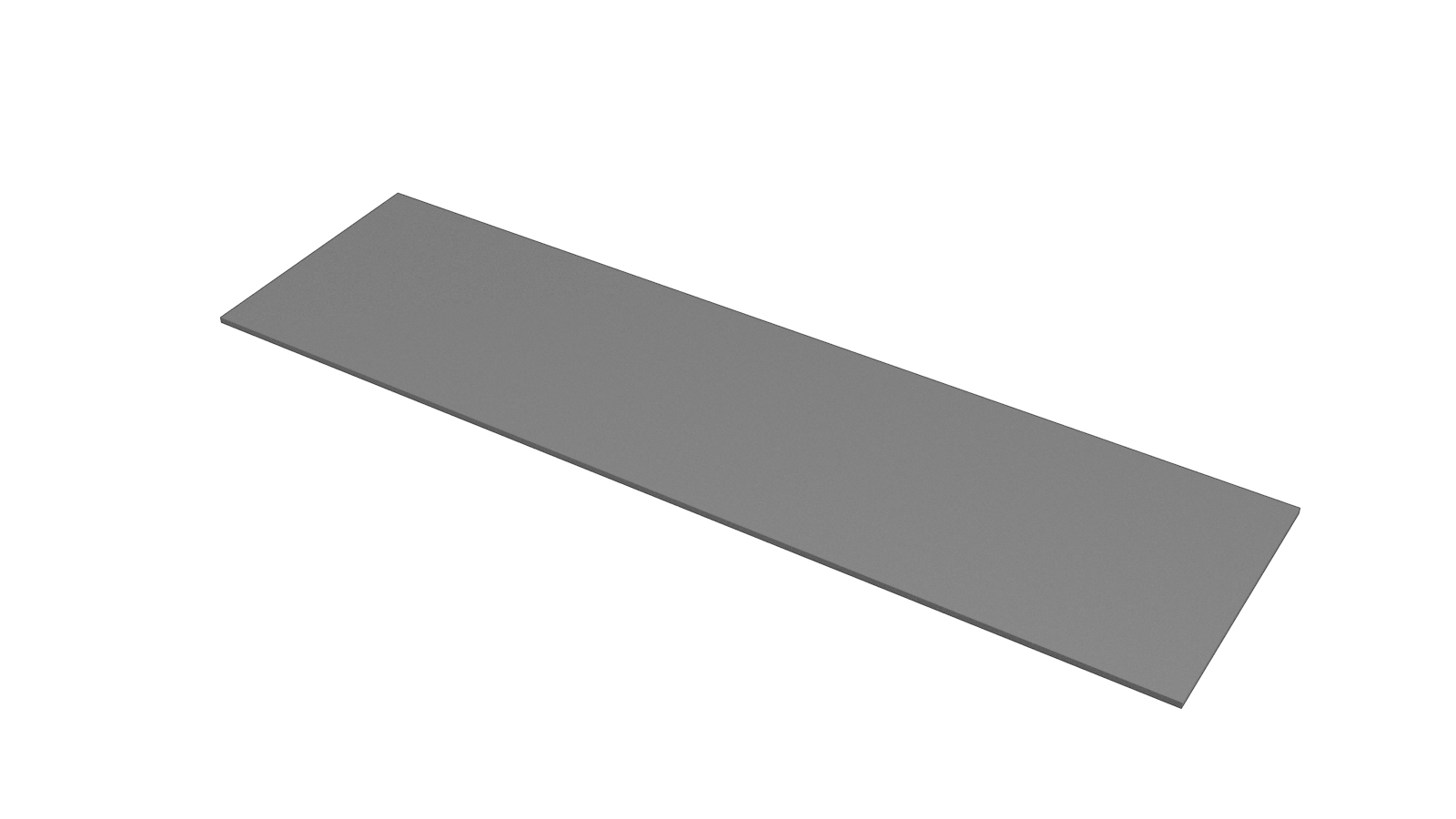

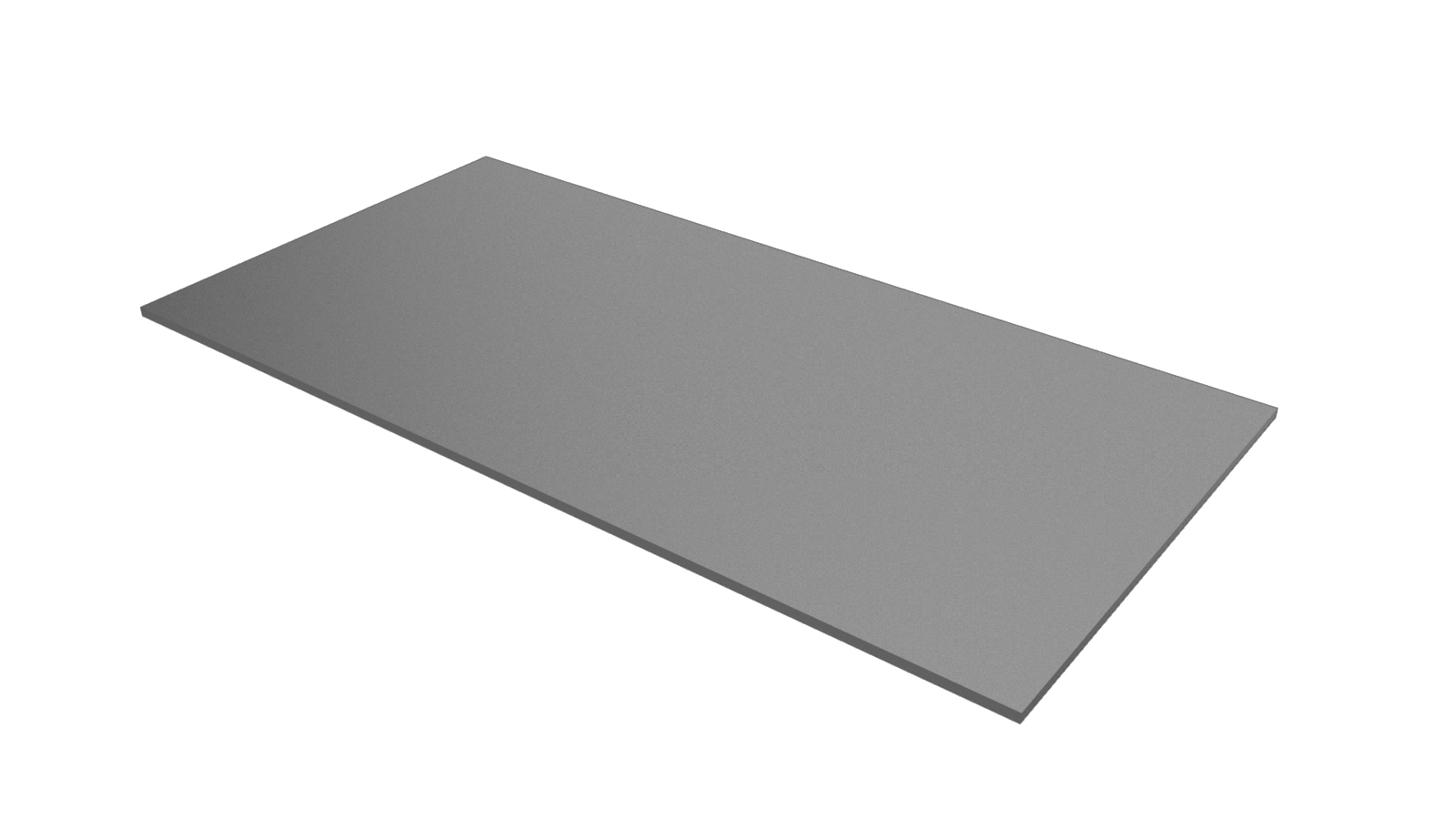

1 BUTYL FOIL PATCH 300X150x2MM (Butyl foil patch)

Tesla part number 1004969-00-A.
5 Kraftig konstruksjonsnagle, 6,5 mm
4 Bolt, Torx-hode , M8X22,STL[10.9],PC Tesla part number 1056534-00-C.
4 Mutter , HEX,FLGS,M8-1.25X18.2[8]-TBD Tesla part number 1014348-00-A.

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

  1. Remove the Bakre sidepanelenhet (for støpedel i 1 stykke under karosseri).
  2. Remove the Vingebrakett (nedre).

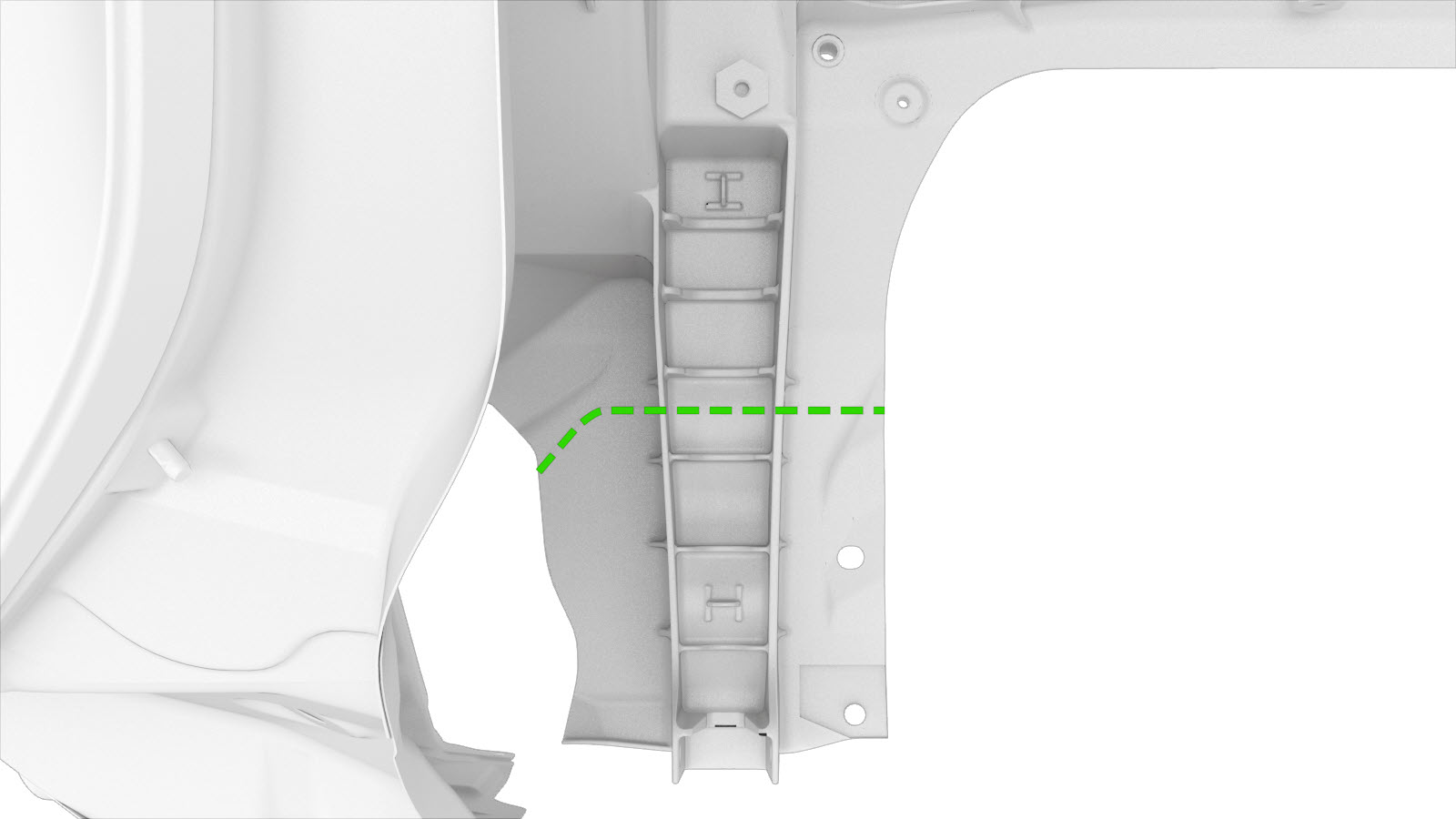

  3. Fjern den opprinnelige komponenten.
    • Skjærelinje
    Informational PurposesAn informational icon, calling your attention
    Note
    Cut just to the rear of the cast cut line on the original component, then trim the original component as necessary to fit. Keep any gaps as small as possible.

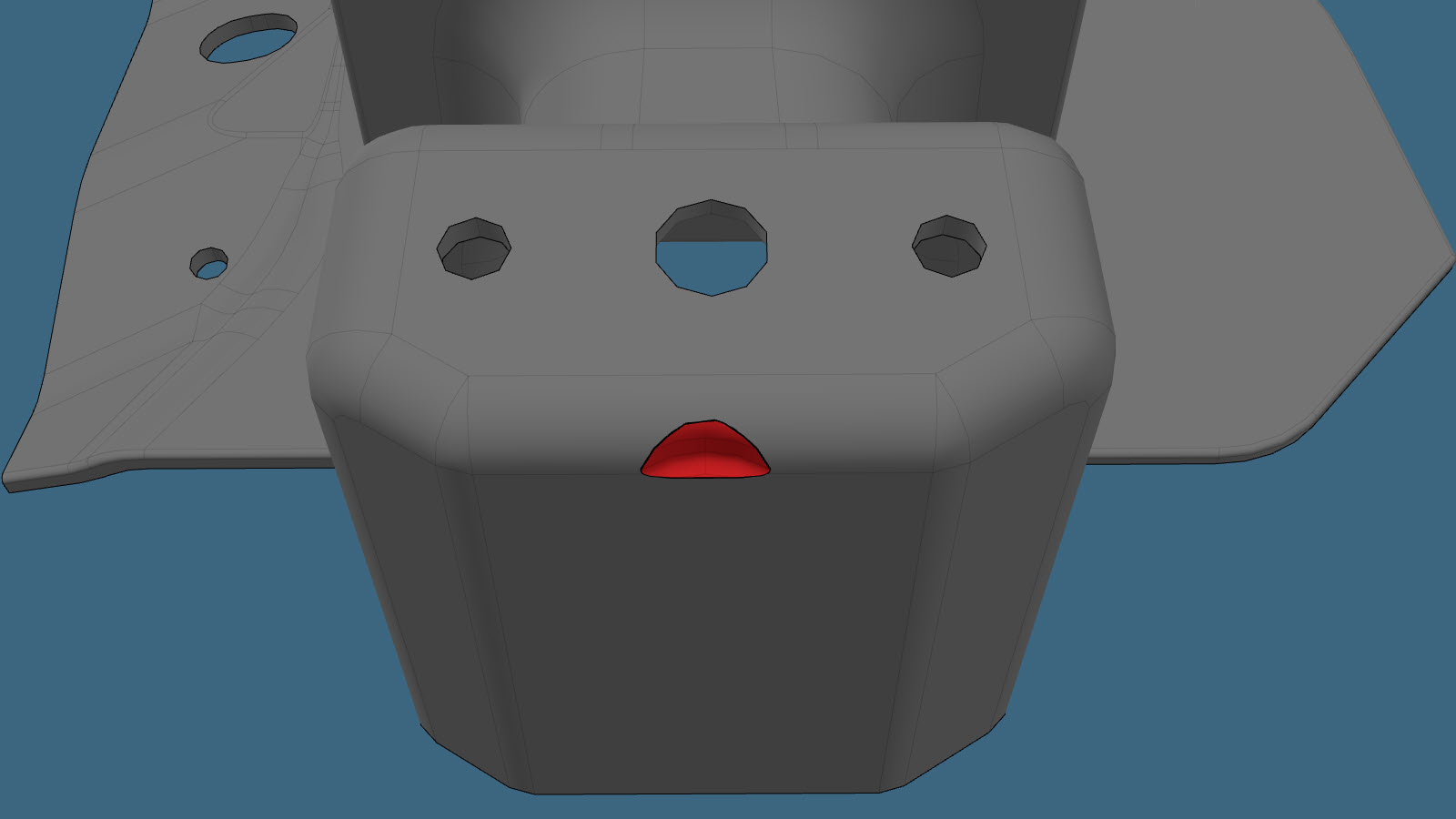

  4. Trim the service part in the indicated area.
    Lightly grind and smooth the edges of the service part in the area shown in red, and trim only as needed to ensure proper fitment. Do not grind more material than necessary, and do not cause a gap. Grinding may extend beyond the indicated area if necessary.
    Informational PurposesAn informational icon, calling your attention
    Note
    Keep the amount of material removed to the minimum necessary for proper fitment of the service part without introducing a gap. If a gap results from excessive grinding, contact Tesla Collision Repair for assistance.

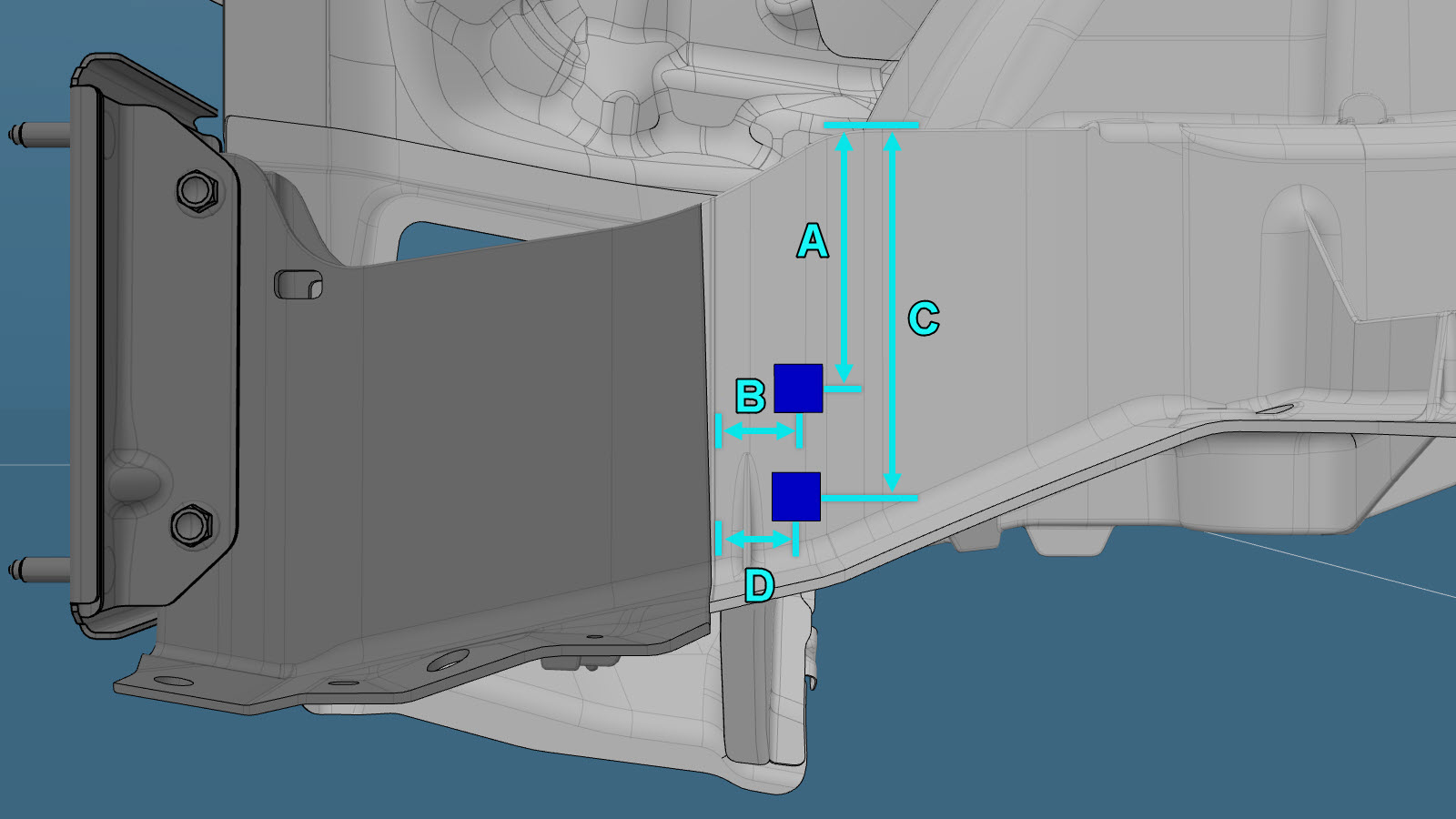

  5. Klargjør for montering.
    eller Kraftige konstruksjonsnagler, 6,5 mm

    Bolt, Torx-hode

    • A = 108 mm.
    • B = 37 mm.
    • C = 152 mm.
    • D = 35 mm.

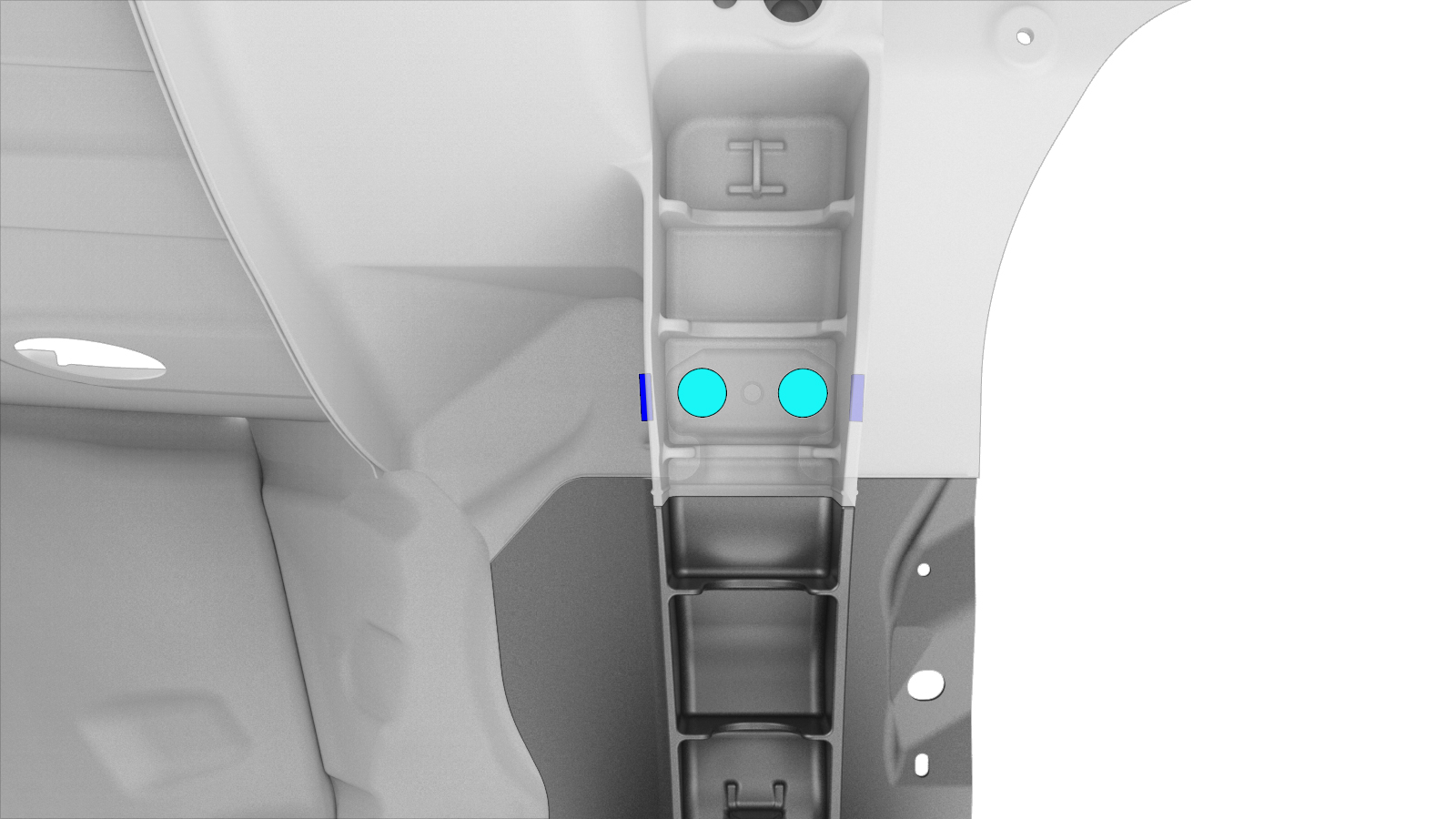

  6. Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
  7. Monter den nye komponenten eller komponentene.
    Torque the bolts to 48 Nm.
  8. Apply seam sealer to the joint between the new component and the Cast Under Body.

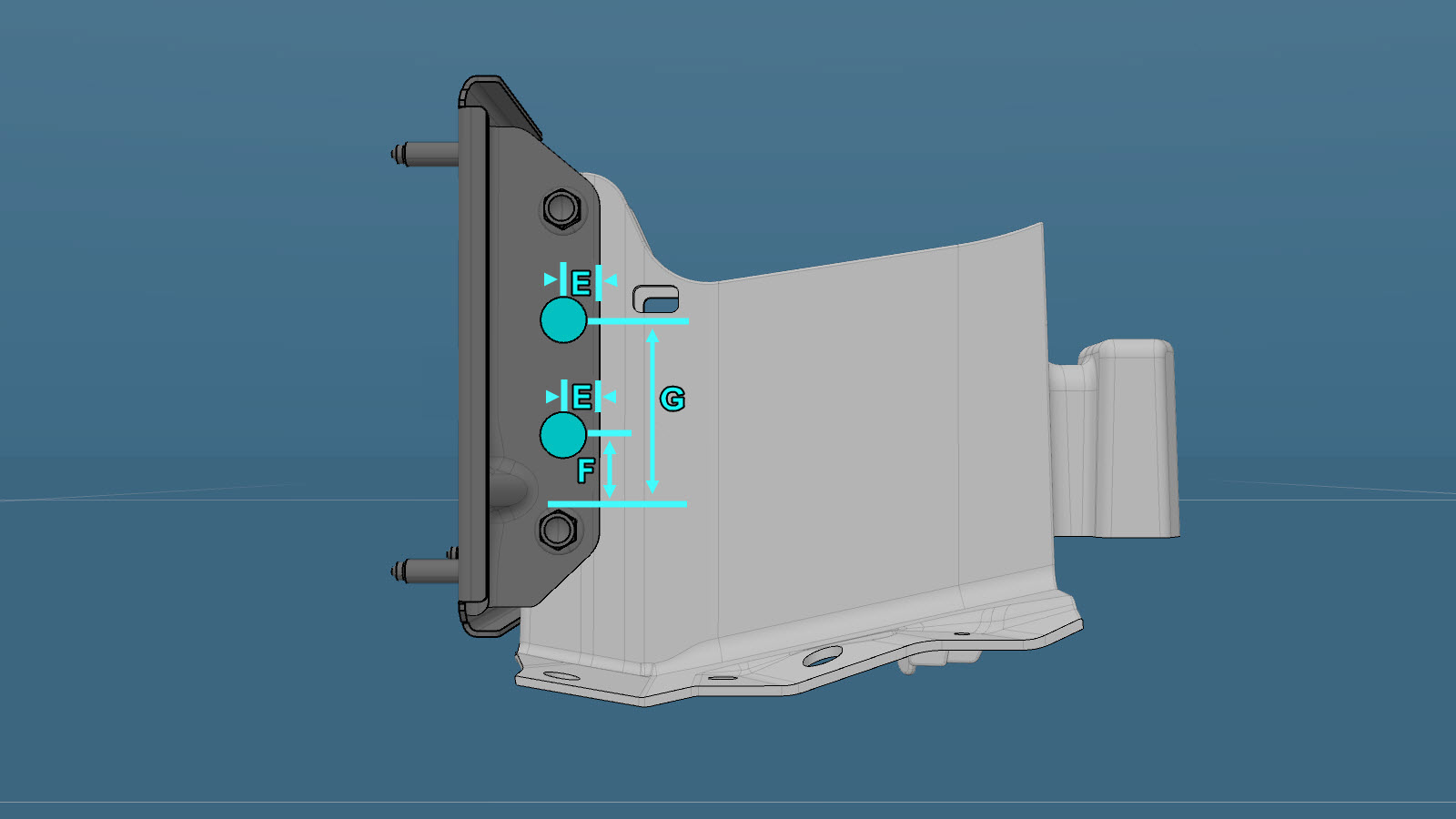

  9. Prepare to install rivets to secure the Rear Rail End Plate to the Rear Rail - Cast replacement component.
    eller Kraftige konstruksjonsnagler, 6,5 mm
    Informational PurposesAn informational icon, calling your attention
    Note
    Position 1 rivet on the outboard side of the vehicle and position 2 rivets on the inboard side of the vehicle.
    • E = 15 mm.
    • F = 30 mm.
    • G = 80 mm.
    Informational PurposesAn informational icon, calling your attention
    Note
    Do not install the rivets at this time.
  10. If the new component does not have structural adhesive securing the Rear Rail End Plate and the Rear Rail, remove the Rear Rail End Plate.
    Informational PurposesAn informational icon, calling your attention
    Note
    Retain the Rear Rail End Plate (it is installed in a later step).
  11. If the new component did not have structural adhesive securing the Rear Rail End Plate and the Rear Rail, apply structural adhesive to the mating surfaces on the Rear Rail End Plate and the Rear Rail.
  12. If the new component did not have structural adhesive securing the Rear Rail End Plate and the Rear Rail, install the Rear Rail End Plate.
  13. Install the rivets securing the new Rear Rail End Plate to the new Rear Rail.
    eller Kraftige konstruksjonsnagler, 6,5 mm
  14. Install the Vingebrakett (nedre).
  15. Install the Bakre sidepanelenhet (for støpedel i 1 stykke under karosseri).

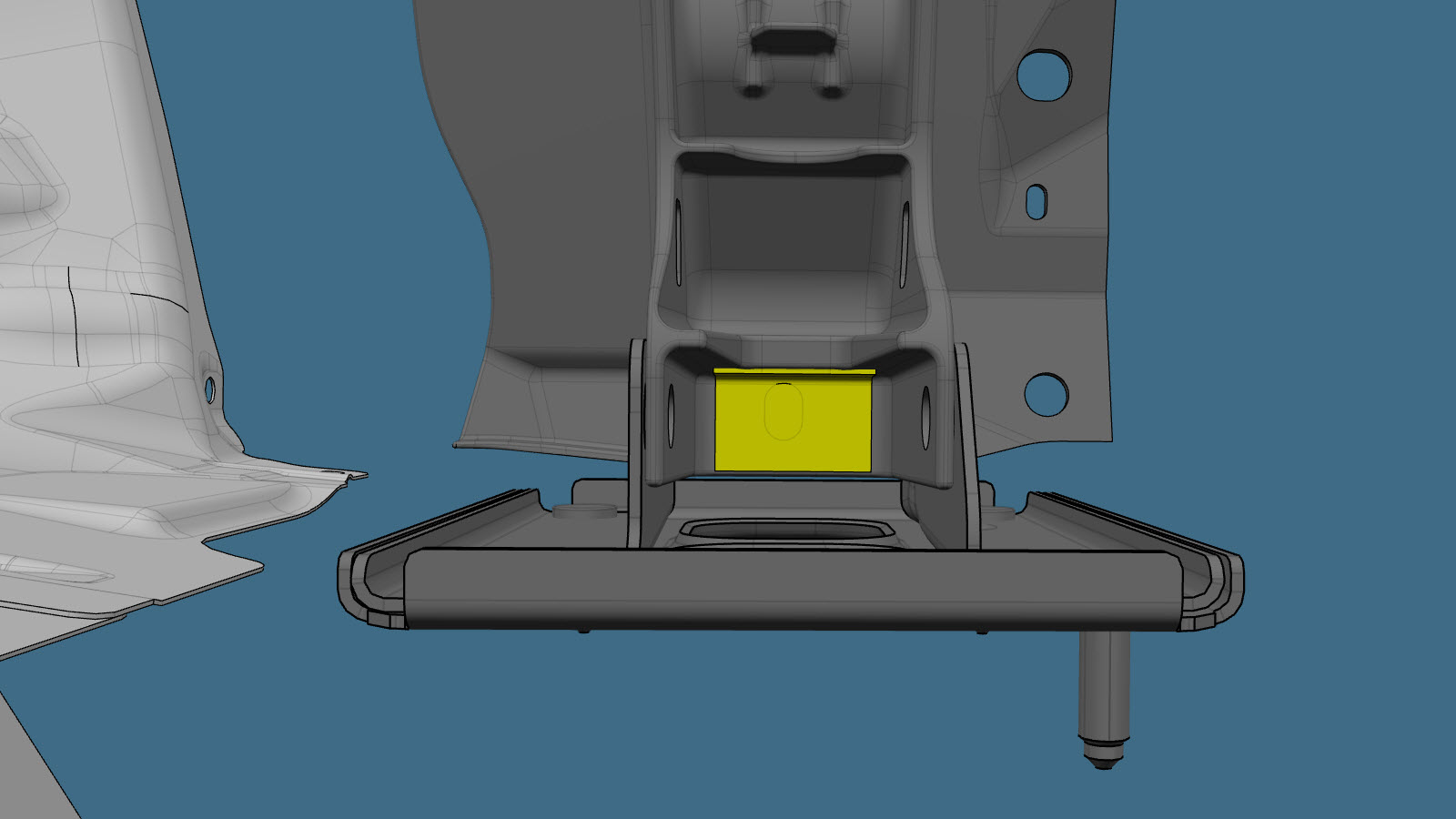

  16. Install the butyl foil patch as indicated.
  17. Utfør nødvendige operasjoner etter reparasjon.
