2024-04-15

Dørring ytre

Reparasjonsinformasjon

Enhver individuell seksjon eller kombinasjon av seksjoner av ytre dørring kan skiftes ut så lenge de henviste skjærelinjene fra delen Beskrivelse av seksjoner av ytre dørring i dette dokumentet brukes.
Gjennomgå all generell praksis og sikkerhetsdokumentasjon for reparasjoner etter kollisjoner og bruk egnet PVU (personlig verneutstyr) før du starter denne prosedyren.
Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.

Deleliste


Antall	Beskrivelse	Bilde/merknader
Komplett reparasjon: 1 Merk Kun for reparasjon av seksjoner: Noen reparasjoner av seksjon krever en ekstra del. Se Beskrivelse av seksjoner av ytre dørring for å avgjøre om den planlagte reparasjonen av seksjon krever en ekstra del.	MY ASY – DOOR RING OUTER SVC E-COATED (dørring ytre)
2	Konstruksjonspopnagle, 6,5 mm
3	Flow Form-nagle S28
8	Flow Form-nagle S38

Merk

Nagleantall som er oppført ovenfor, er for hele reparasjonen. Se Beskrivelse av seksjoner av ytre dørring for festemidler som kreves for reparasjon av seksjon.

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Beskrivelse av seksjoner av ytre dørring


Ytre dørring, underenheter og oppdeling av underenhet

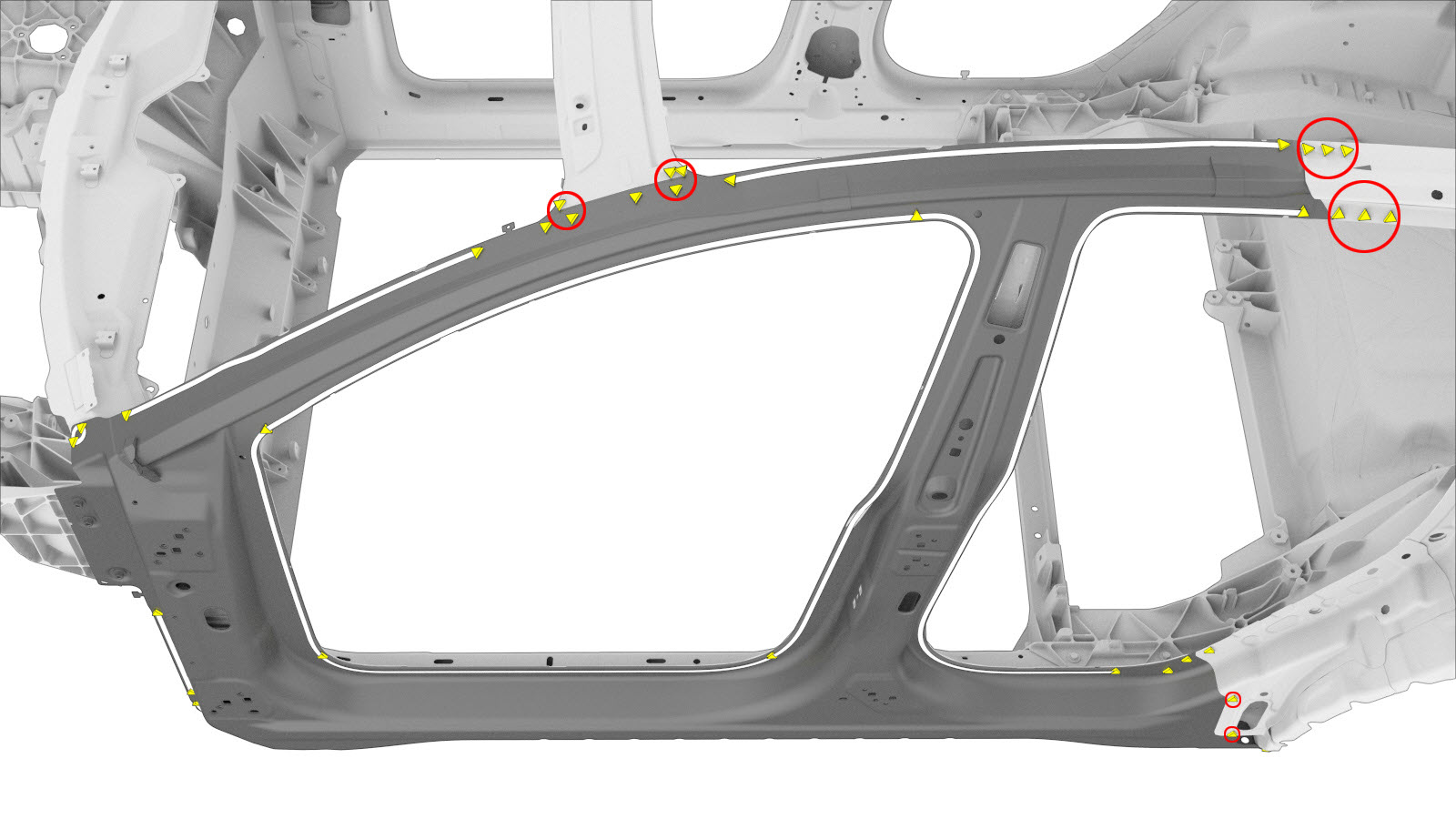

Ytre dørring (vist nedenfor) er én enkelt komponent og kan skiftes ut som én enkelt reparasjon:

Alternativt, i stedet for å skifte ut hele ytre dørring, kan områder av ytre dørring skiftes ut ved hjelp av deler av ytre dørring og bruk av skjærelinjene som er beskrevet i dette dokumentet.

Seksjoner av ytre dørring


Beskrivelse av seksjoner av ytre dørring

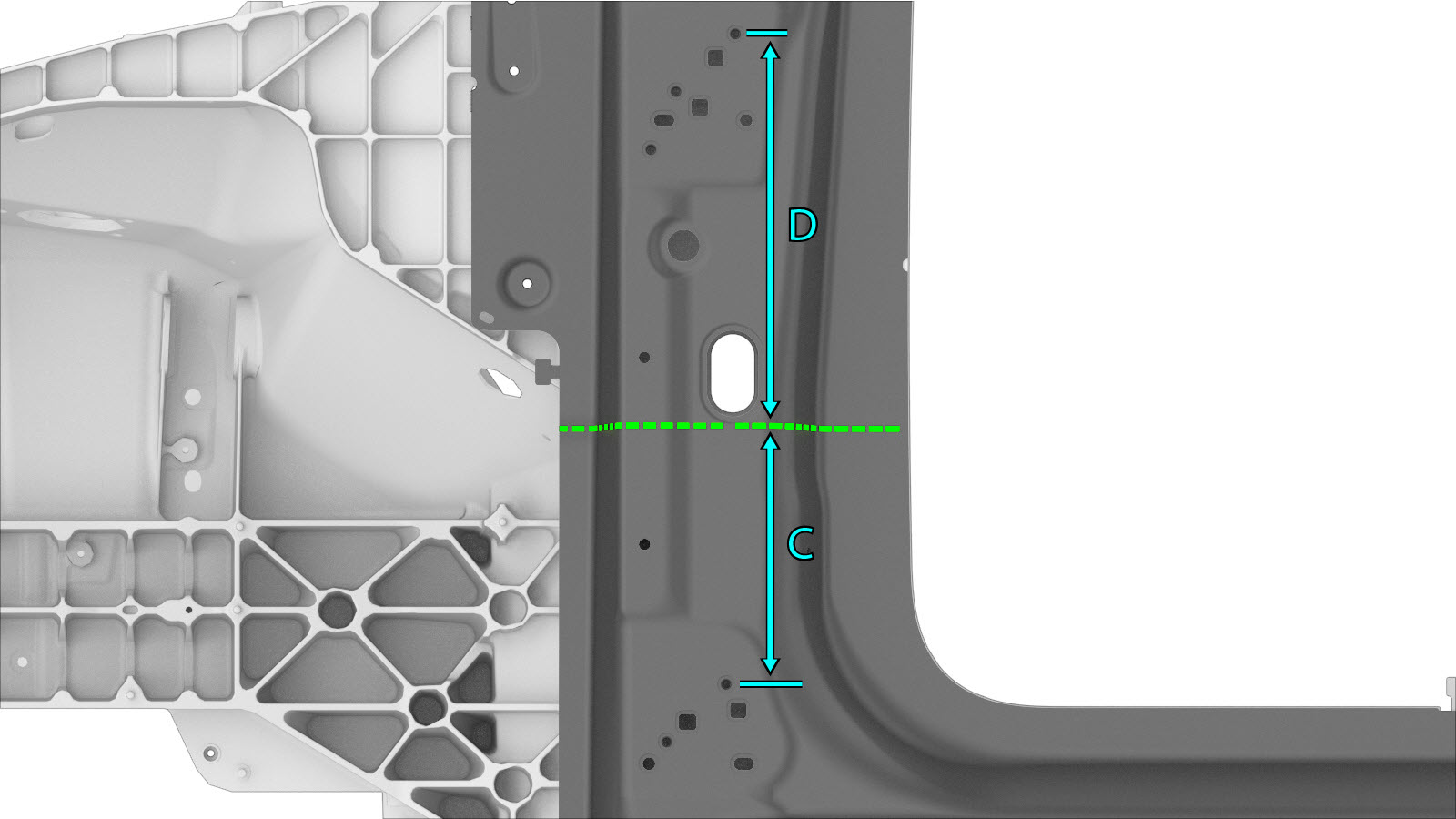

Nedre seksjon av hengselstolpe Skjærelinje Referanselinje/-punkt A = 620 mm B = 585 mm C = 200 mm D = 300 mm Merk Bestill en ekstra ytre dørring når du utfører denne reparasjonen av seksjon. Merk For skjøten mellom nedre hengselstolpe og nedre B-stolpe oppretter og monterer du en forsterkningsplate. som er 80 mm bred. Plasser konstruksjonspopnagler med jevne mellomrom, og la det være tilstrekkelig klaring på undersiden for nagler nær kanalpanelinnsatsen. Merk For skjøten mellom nedre hengselstolpe og øvre hengselstolpe oppretter og monterer du en bakplate som er 80 mm bred, og monterer den som indikert. eller Konstruksjonspopnagler, 6,5 mm – Opptil 20.	Skjærelinje mellom nedre hengselstolpe og nedre B-stolpe Skjærelinje mellom øvre hengselstolpe og nedre hengselstolpe Forsterkningsplate mellom nedre hengselstolpe og nedre B-stolpe Bakplate mellom øvre hengselstolpe og nedre hengselstolpe
Øvre seksjon av hengselstolpe Skjærelinje Referanselinje/-punkt C = 200 mm D = 300 mm E = 700 mm F = 122 mm Merk Bestill en ekstra ytre dørring når du utfører denne reparasjonen av seksjon. Merk For skjøten mellom nedre hengselstolpe og øvre hengselstolpe og skjøten mellom øvre hengselstolpe og øvre A-stolpe oppretter og monterer du en bakplate som er 80 mm bred, og monterer den som indikert. Merk Naglen som er innringet i rødt, monteres etter at Karosseriside utvendig-komponenten er montert. eller Konstruksjonspopnagler, 6,5 mm – Opptil 15. eller Nagler, 4,8 mm – Opptil 2.	Skjærelinje mellom øvre hengselstolpe og nedre hengselstolpe Skjærelinje mellom øvre hengselstolpe og øvre A-stolpe Bakplate mellom øvre hengselstolpe og nedre hengselstolpe Bakplate mellom øvre hengselstolpe og øvre A-stolpe
Øvre A-stolpeseksjon Skjærelinje Referanselinje/-punkt E = 700 mm F = 122 mm G = 217 mm H = 195 mm Merk For skjøten mellom øvre hengselstolpe og øvre A-stolpe og skjøten mellom øvre A-stolpe og øvre B-stolpe oppretter og monterer du en bakplate som er 80 mm bred, og monterer den som indikert. eller Konstruksjonspopnagler, 6,5 mm – Opptil 16. eller Nagler, 4,8 mm – Opptil 4.	Skjærelinje mellom øvre hengselstolpe og øvre A-stolpe Skjærelinje mellom øvre A-stolpe og øvre B-stolpe Bakplate mellom øvre hengselstolpe og øvre A-stolpe Bakplate mellom øvre A-stolpe og øvre B-stolpe
Øvre B-stolpeseksjon Skjærelinje Referanselinje/-punkt G = 217 mm H = 195 mm I = 84 mm J = 130 mm Merk Bestill en ekstra ytre dørring når du utfører denne reparasjonen av seksjon. Merk For skjøten mellom øvre A-stolpe og øvre B-stolpe og skjøten mellom øvre B-stolpe og nedre B-stolpe oppretter og monterer du en bakplate som er 80 mm bred, og monterer den som indikert. eller Konstruksjonspopnagler, 6,5 mm – 4. eller Nagler, 4,8 mm – Opptil 8.	Skjærelinje mellom øvre A-stolpe og øvre B-stolpe Skjærelinje mellom øvre B-stolpe og nedre B-stolpe Bakplate mellom øvre A-stolpe og øvre B-stolpe Bakplate mellom øvre B-stolpe og nedre B-stolpe
Nedre B-stolpeseksjon Skjærelinje Referanselinje/-punkt I = 84 mm J = 130 mm K = 310 mm L = 429 mm Merk Bestill en ekstra ytre dørring når du utfører denne reparasjonen av seksjon. Merk For skjøten mellom øvre B-stolpe og nedre B-stolpe oppretter og monterer du en bakplate som er 80 mm bred, og monterer den som indikert. Merk For skjøten mellom nedre B-stolpe og nedre dørstokk oppretter og monterer du en forsterkningsplate. som er 80 mm bred, og monterer den som indikert. eller Konstruksjonspopnagler, 6,5 mm – Opptil 14. eller Nagler, 4,8 mm – Opptil 8.	Skjærelinje mellom øvre B-stolpe og nedre B-stolpe Skjærelinje mellom nedre B-stolpe og bakre dørstokk Bakplate mellom øvre B-stolpe og nedre B-stolpe Forsterkningsplate mellom nedre B-stolpe og bakre dørstokk
Dørstokk, bakre seksjon Skjærelinje Referanselinje/-punkt K = 310 mm L = 429 mm Merk Bestill en ekstra ytre dørring når du utfører denne reparasjonen av seksjon. Merk For skjøten mellom nedre B-stolpe og nedre dørstokk oppretter og monterer du en forsterkningsplate. som er 80 mm bred, og monterer den som indikert. eller Konstruksjonspopnagler, 6,5 mm – 10. M = 26 mm N = 85 mm O = 64 mm P = 40 mm	Skjærelinje mellom nedre B-stolpe og bakre dørstokk Forsterkningsplate mellom nedre B-stolpe og bakre dørstokk

Reparasjonsprosedyre

Fjern den nødvendige delen av Karosseriside utvendig for å avdekke den underliggende komponenten som skiftes ut.
Hvis du skifter ut en seksjon av ytre dørring: Merk den ytre dørringen ved skjærelinjene for seksjon beskrevet i Beskrivelse av seksjoner av ytre dørring.
Fjern den opprinnelige komponenten.

eller Fabrikkpunktsveisinger

eller Bor gjennom fabrikkpunktsveisinger
Kun for reparasjon av seksjoner: Lag bakplater eller forsterkningsplater som beskrevet i Beskrivelse av seksjoner av ytre dørring.
Klargjør for montering.

eller Monteringspunktsveisinger

eller Konstruksjonspopnagler, 6,5 mm

eller Flow Form-nagler, S28
Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
Kun for reparasjon av seksjoner: Monter bakplater eller forsterkningsplater som beskrevet i Beskrivelse av seksjoner av ytre dørring.
Monter den nye komponenten eller komponentene.
Gjennomfør punktsveising med klemmemotstand.
eller Monteringspunktsveisinger
ADVARSEL
Hvis ikke alle forholdsregler for sveising, inkludert bruk av personlig verneutstyr, følges, kan dette føre til alvorlig personskade eller skade på eiendom. Bare teknikere som har fullført Teslas godkjente sveiseopplæring, er autorisert til å sveise strukturelle komponenter på Tesla-biler.

ADVARSEL
Ikke sveis på en Tesla-bil før du utfører prosedyren for elektrisk isolering av bilen (se bilspesifikk servicehåndbok for mer informasjon om prosedyren for elektrisk isolering av bilen). Hvis du sveiser på en Tesla-bil med et strømførende høyspenningssystem eller lavspenningsystem, kan bilkomponenter bli skadet.
Monter den delen av Karosseriside utvendig som ble fjernet for å avdekke komponenten som skiftes ut.
Monter festeanordningene som indikert.
eller Flow Form-nagler, S38
Bare reparasjon av seksjon av hengselstolpe: Monter festemidlene innringet i rødt på det angitte stedet.
eller Konstruksjonspopnagler, 6,5 mm
