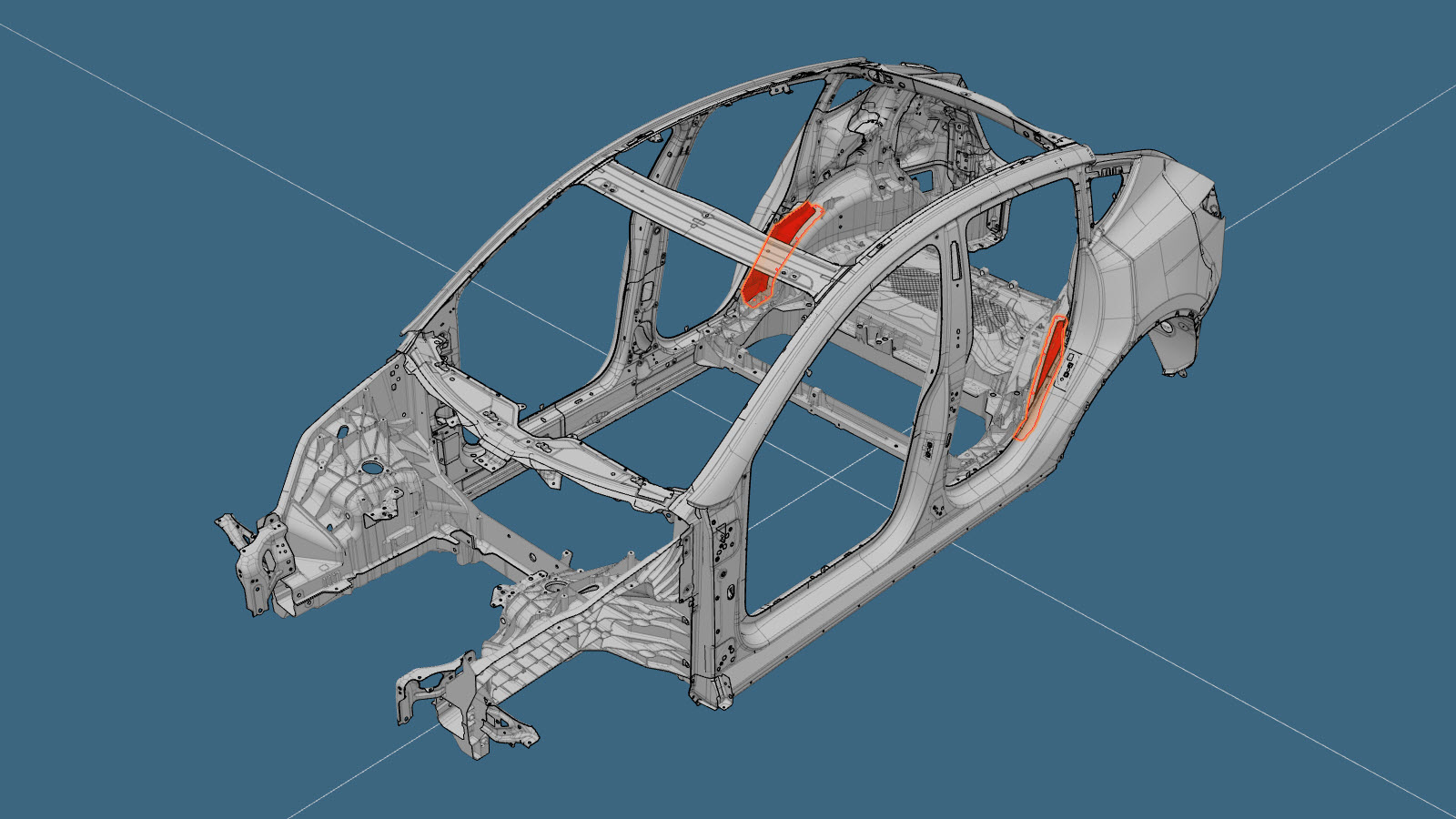

Indre hjulbrønn (fremre del) (biler bygget til og med 22. september 2024)
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Denne prosedyren kan utføres uten å bruke rammeløfter.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|

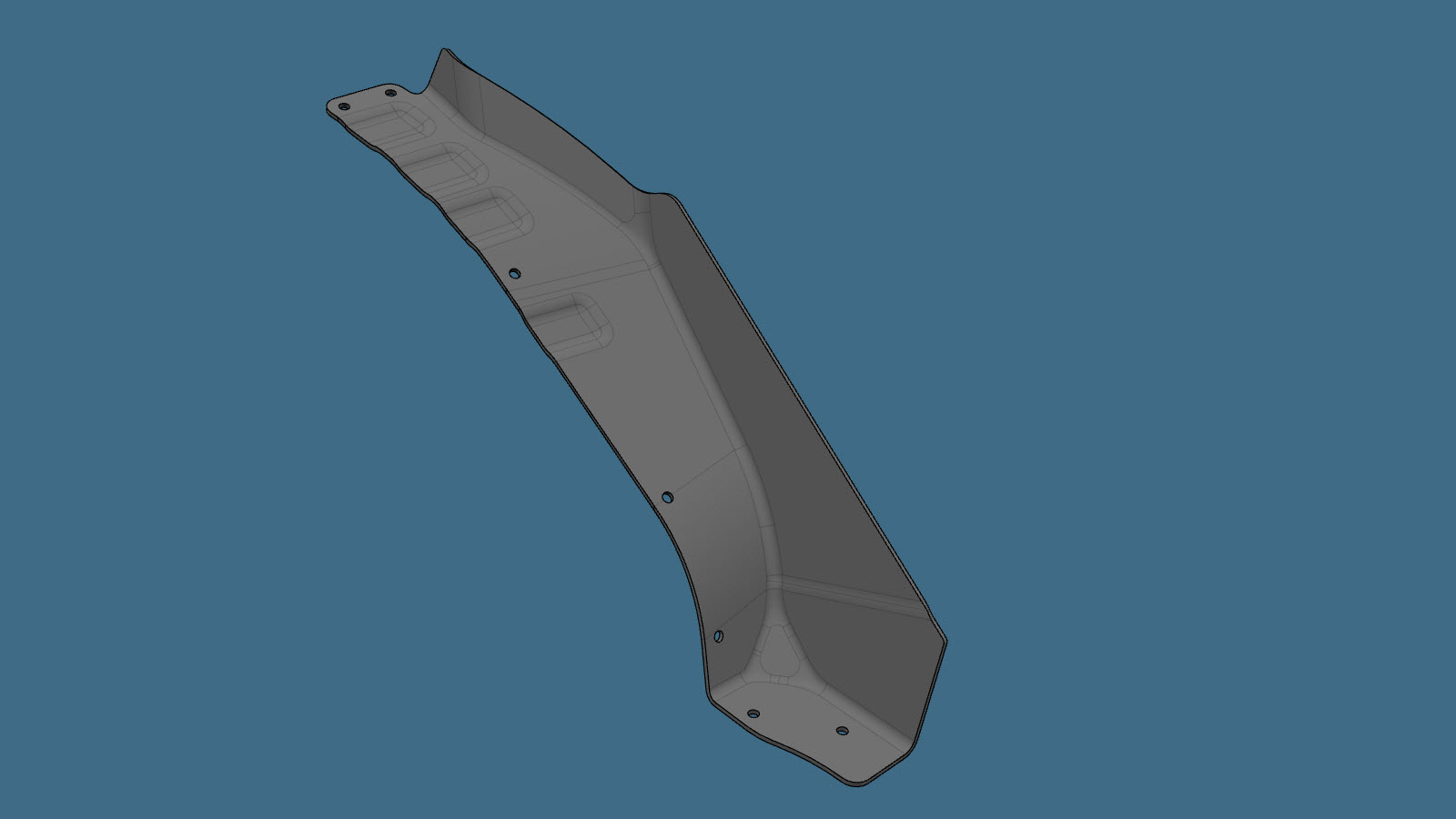

| 1 | MY RUB FRONT WHEELHOUSE SERVICE PANEL (hjulbrønn fremre del) | |
| 7 | Kraftig konstruksjonsnagle, 6,5 mm | |
| 1 | Flow Form-nagle S38 |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-
Fjern Forlengelse for hjulbrønn (foran).
-

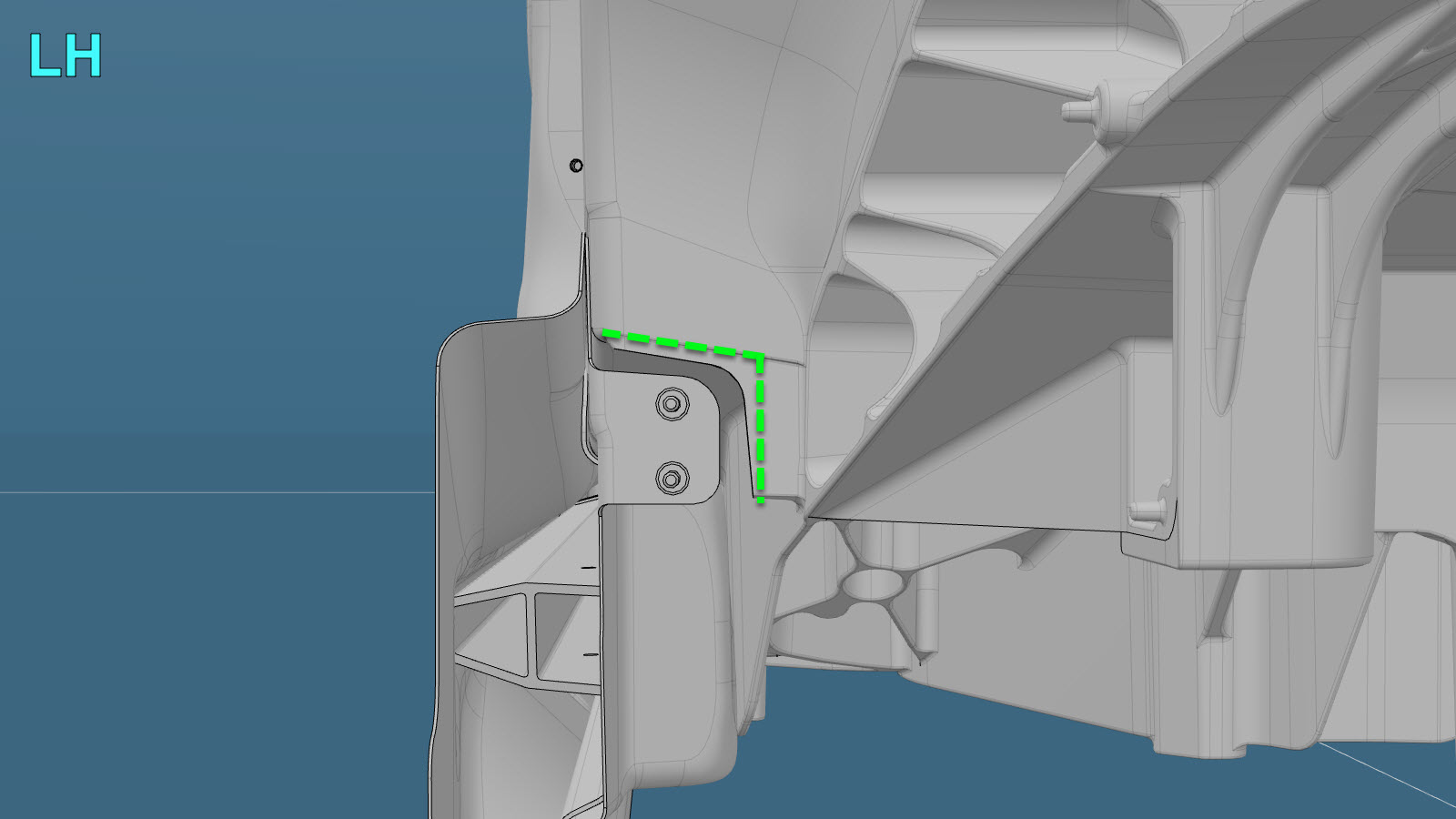

Fjern den opprinnelige komponenten.
MerkTrim bare mengden materiale som er nødvendig for å montere den nye komponenten. Når du fjerner overflødig materiale, kan reparasjonsområdet i nærheten av den nye komponenten, bli svakere.

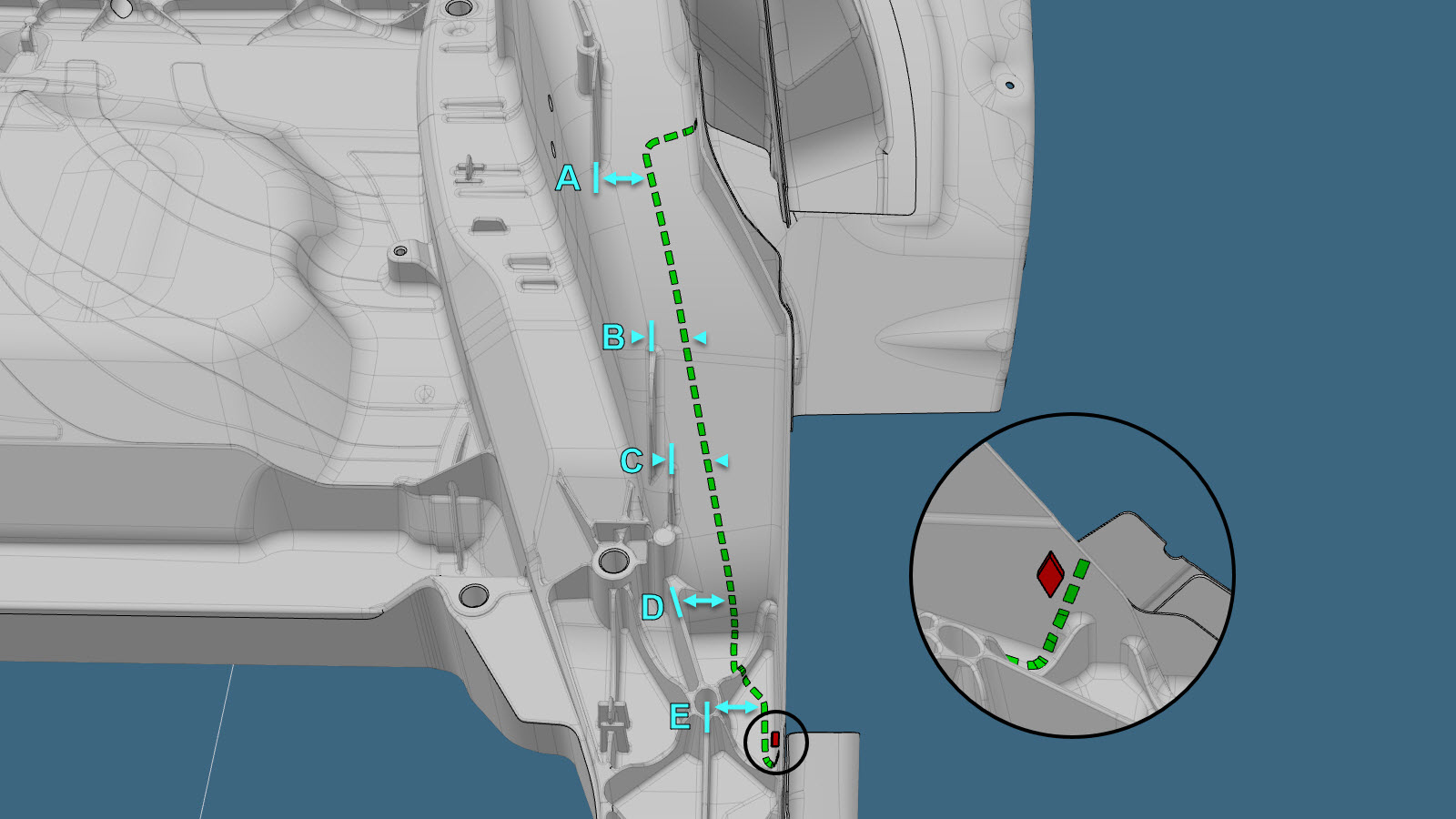

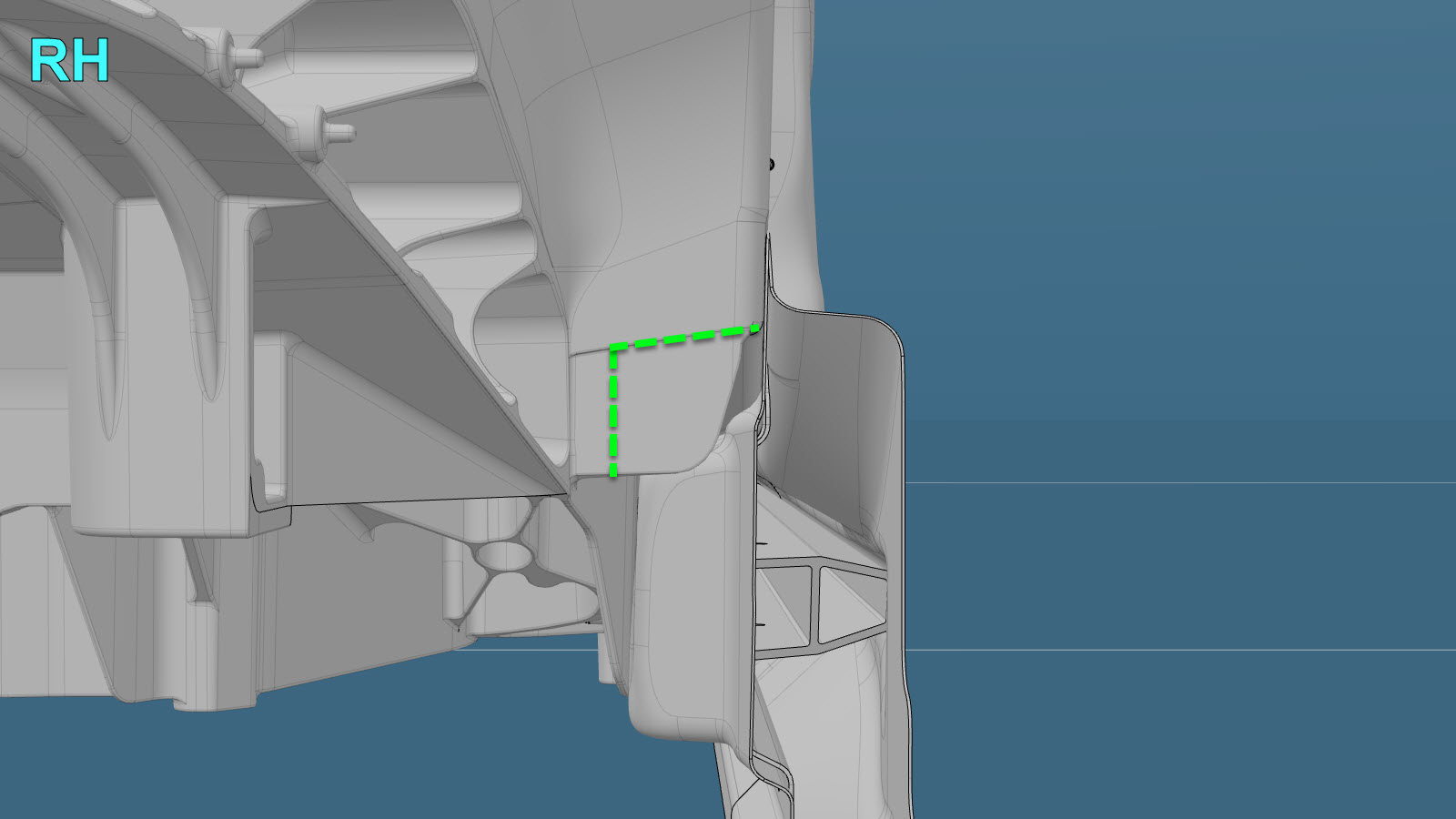

Referanselinje/-punkt
Skjærelinje- A = 36 mm
- B = 26 mm
- C = 28 mm
- D = 45 mm
- E = 44 mm
MerkMålene som vises, angir yttergrensene (maksimal størrelse) for reparasjonsområdet, og et mindre reparasjonsområde kan skjæres til. Hvis skaden strekker seg lengre enn dette området, må du kontakte Tesla Collision Repair for hjelp.MerkBruk servicedelen som referanse for fjerning av materiale fra bakre støpedel under karosseriet. Skjær etter behov til servicedelen passer i reparasjonsområdet.ADVARSELDen gjenværende delen av hjulbrønnen må overlappe servicedelen med minst 25 mm i de indre områdene.eller SPR-er fra fabrikk
-

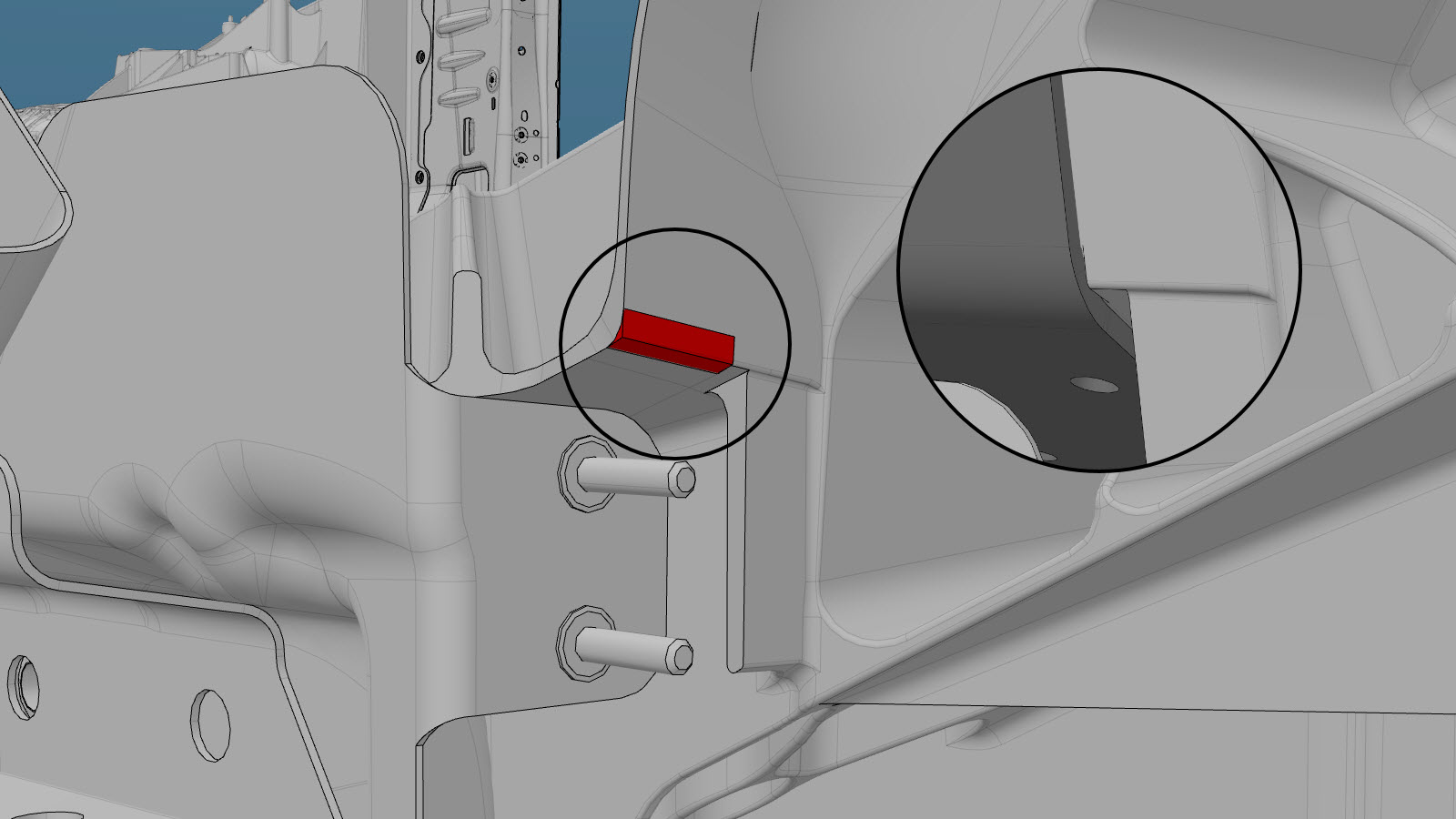

Fjern en liten mengde materiale fra kanten av den originale komponenten ved å slipe området uthevet i rødt, og sjekk om den nye komponenten passer.
Fjern minst mulig materiale som er nødvendig for å kunne montere ordentlig uten problem, som vist i zoom-boblen.MerkTrim bare mengden materiale som er nødvendig for å montere den nye komponenten riktig. Når du fjerner overflødig materiale, kan reparasjonsområdet i nærheten av den nye komponenten, bli svakere.
-
Klargjør for montering.

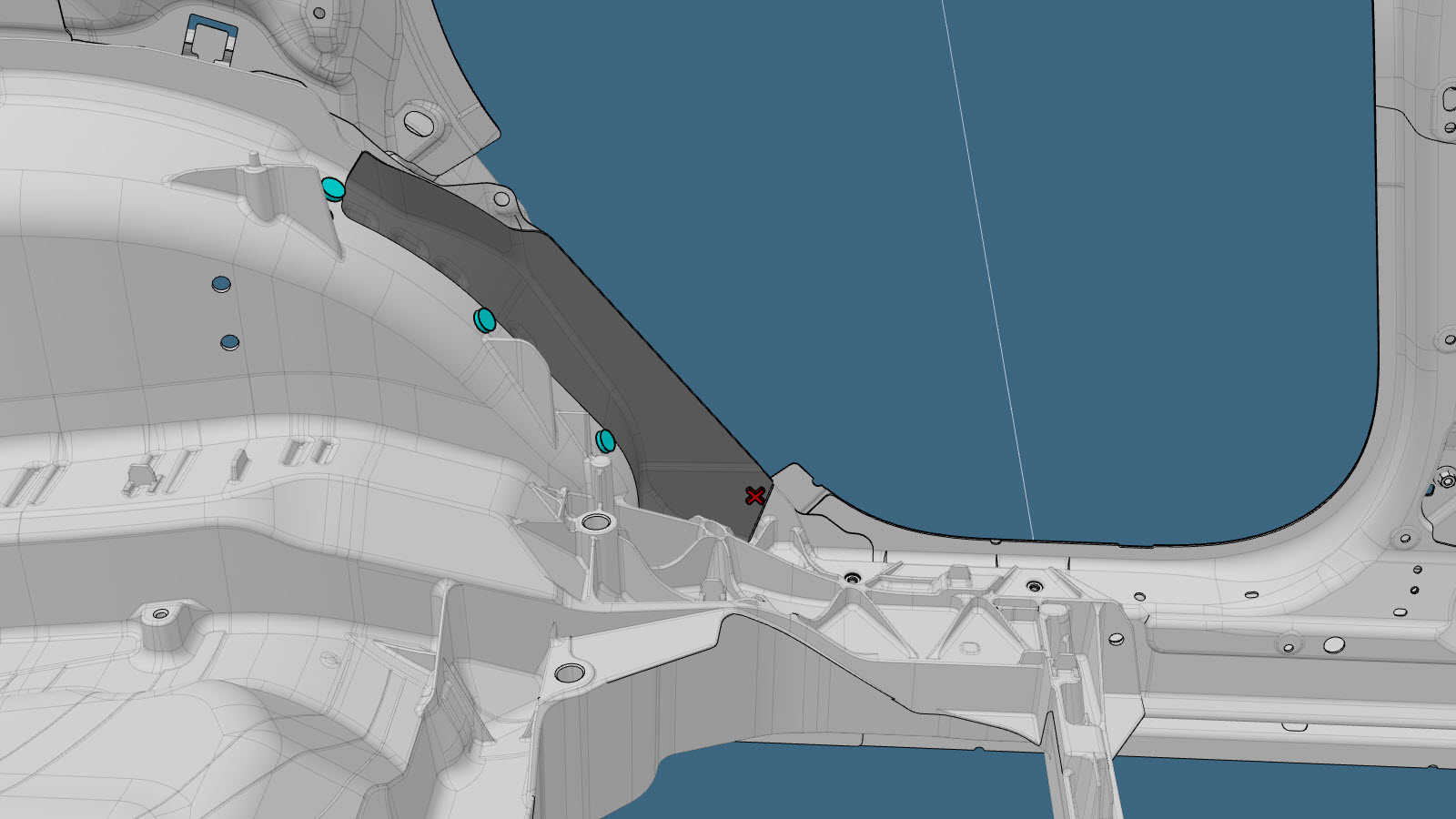

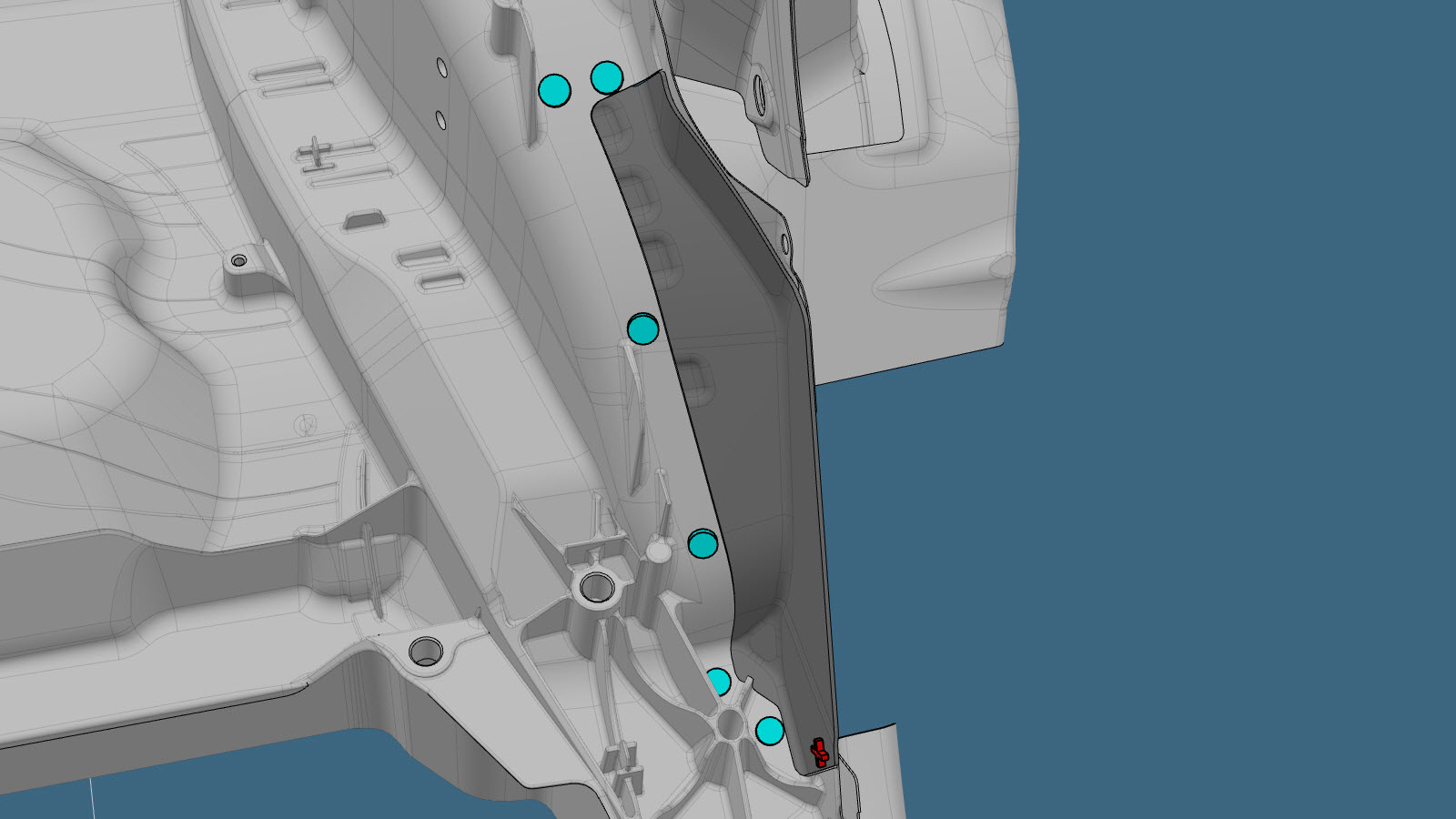

MerkServicedelen monteres fra undersiden av hjulbrønnen.MerkEn rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.

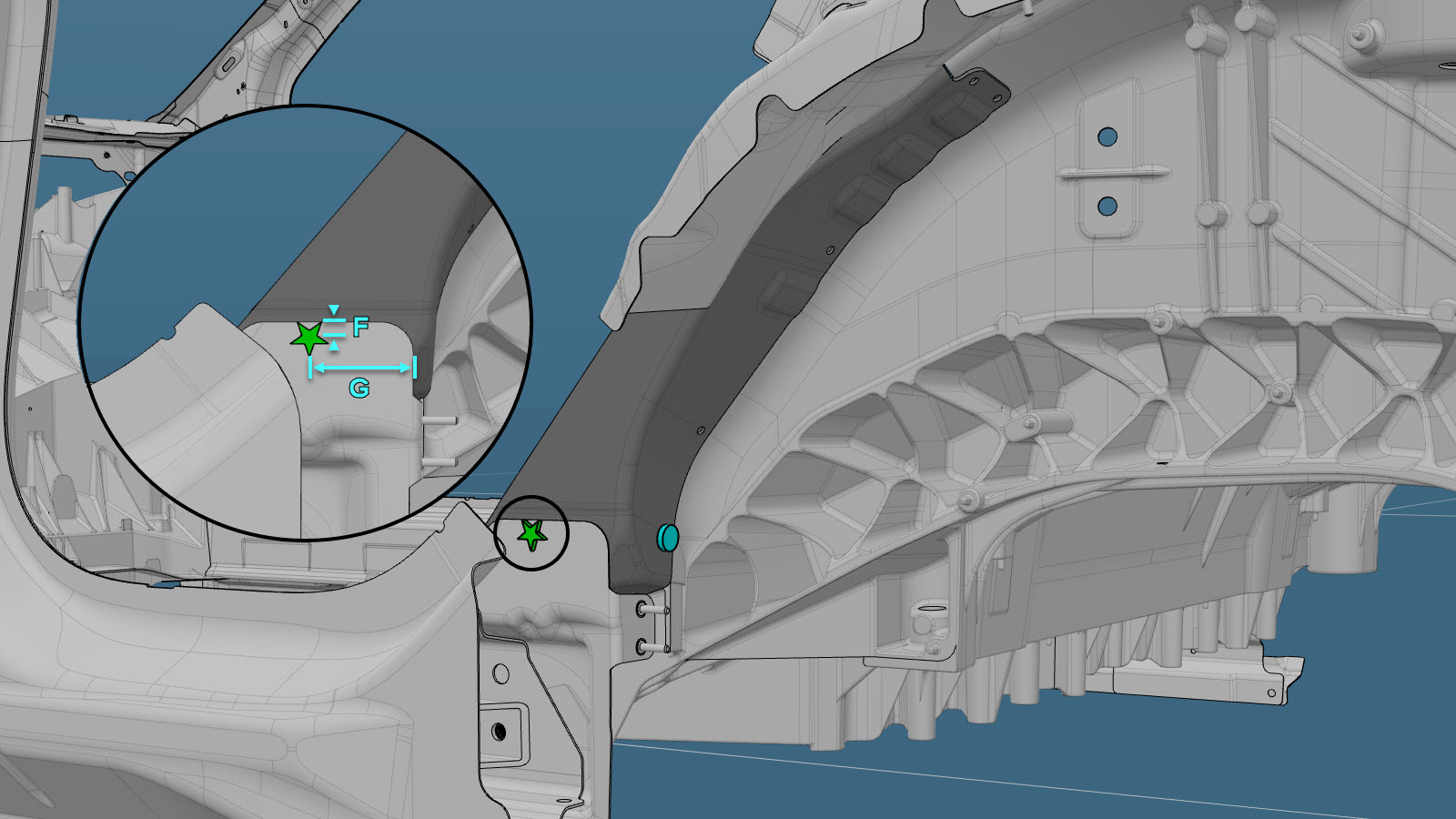

Referanselinje/-punkt
ADVARSELDen gjenværende delen av hjulbrønnen må overlappe servicedelen med minst 25 mm i de indre områdene.eller Kraftige konstruksjonsnagler, 6,5 mm
eller Flow Form-nagler, S38- F = 10 mm
- G = 65 mm
- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
- Monter den nye komponenten eller komponentene.
-
Monter Forlengelse for hjulbrønn (foran).
- Utfør nødvendige operasjoner etter reparasjon.
