A 柱外件
校正代码：
10100129902
10100129802
注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序以及服务程序）所需的所有碰撞维修和服务维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。可能需要进行额外维修，具体视车辆损坏情况确定。
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
使用本文档
本文档包含两大部分：
- A 柱外件区块说明 说明在需要时如何切割 A 柱外件以及切割位置，以便于更换 A 柱外件损坏区域或操作车辆结构底部零件。参考区块说明判定在维修时根据需要成功切割 A 柱外件的位置。注只要使用的是本文档中指定的参考切割位置，即可逐个或以任何组合的形式更换 A 柱外件的各个区块。注对螺栓孔位置的测量应以参考孔的中心为起点，除非区块说明中有不同的表述。
- 本文档的“拆卸与更换”部分包含有关更换整个 A 柱外件的必要信息。如欲更换 A 柱外件（非整个 A 柱外件）的区块，请使用各步骤的相应内容来判断需要哪些零件、紧固件和步骤，以便完成维修。
零件清单
A 柱外件区块说明
| A 柱外件分割 | |
|---|---|
|

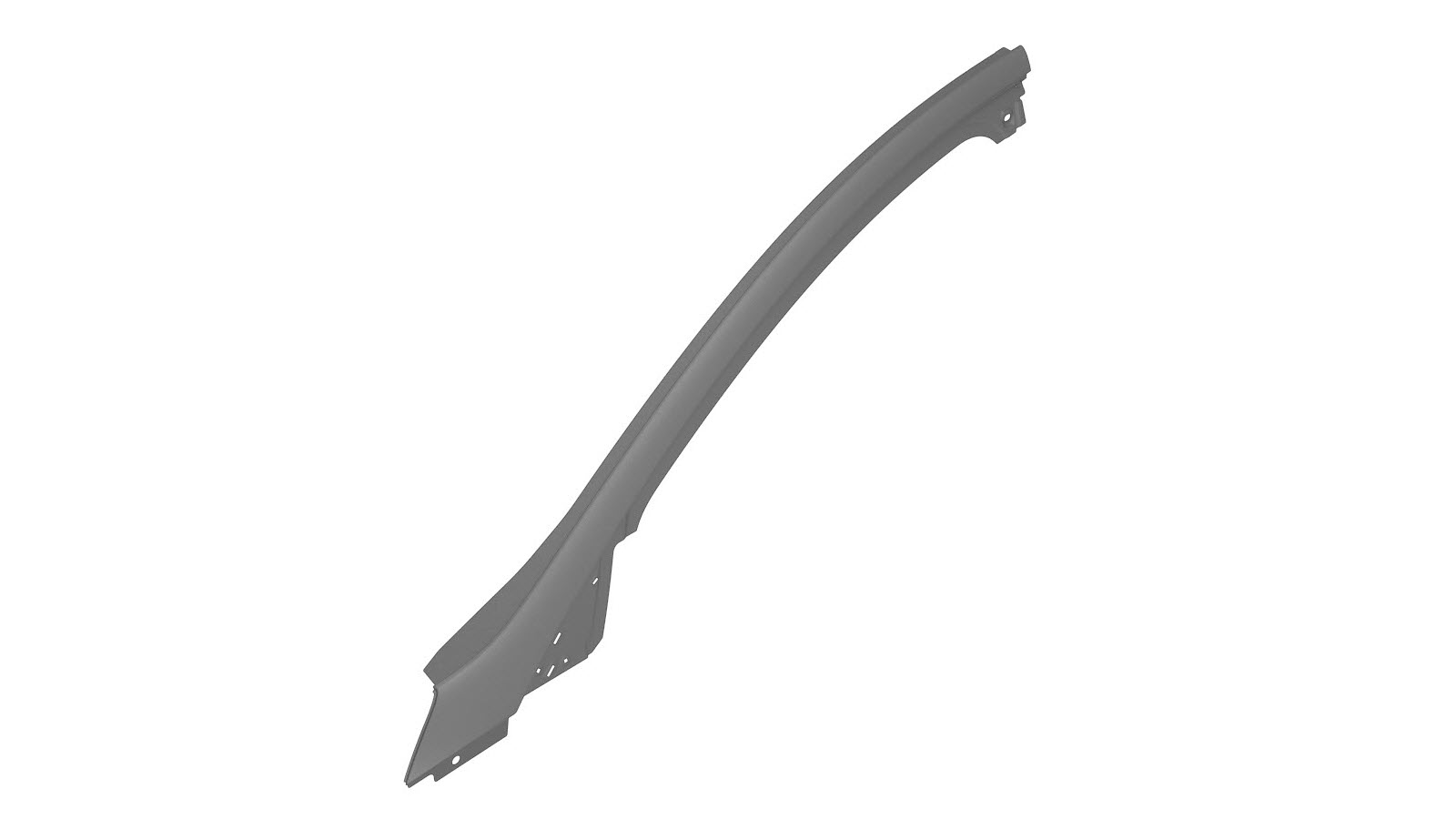

A 柱外件（如下所示）属于单个组件，可整体更换。 |
或者，也可以不更换整个 A 柱外件，而是参考本文档所述的切割线，使用完整 A 柱外件维修零件的各个部分来更换 A 柱外件的上部或下部。 |
|
|
|

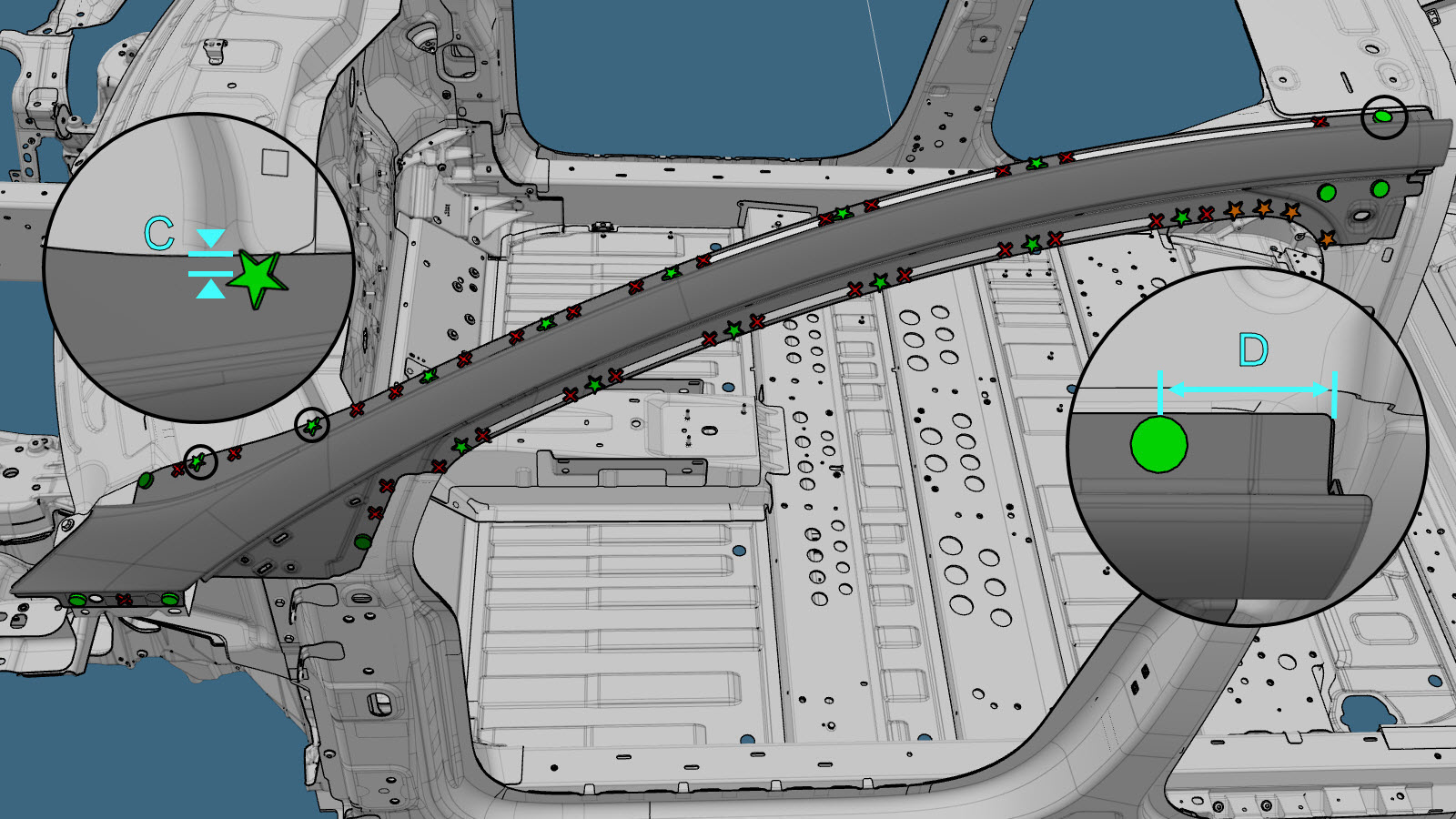

| A 柱外件区块说明 | |
|---|---|
|
区块切割线 切割线 参考线/点
注 可在指定切割线位置的 245 毫米范围内进行切割。 |
|
维修程序
- 拆卸 。
- 拆卸 。
- 拆卸 。
- 拆卸 。
- 拆卸 。
- 拆卸 。
- 拆卸 。
- 拆卸 。
- 拆卸 。
- 拆卸 。
- 更换 A 柱外件的一个区块：按 A 柱外件区块说明 中指定的区块切割线位置标记 A 柱外件。
- 更换 A 柱外件的一个区块：在 A 柱外件区块说明 中所述的区块切割线位置切割 A 柱外件维修零件。
-
拆卸原装部件。
注更换 A 柱外件的一个区块：仅拆下要更换的 A 柱区块和区块中的紧固件。
或 原厂点焊焊缝
或 原厂 SPR
- 更换 A 柱外件的一个区块： 制作并安装衬垫板。
-
准备安装。
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
- 安装新部件。
-
更换 A 柱外件的一个区块：
执行 GMA 焊接。
注焊接 A 柱区块之间的对接接头。警告请勿焊接直接接触下方高强度钢板的面板。焊接产生的热量可能会减弱下方高强度钢结构的强度。
GMA 焊缝
警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。注进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。 - 执行任何必要的维修后操作。
- 安装 。
- 安装 。
- 安装 。
- 安装 。
- 安装 。
- 安装 。
- 安装 。
- 安装 。
- 安装 。
- 安装 。
