后扭矩盒横梁（下部）（2021 年 1 月 1 日至 2022 年 3 月 6 日之间制造的车辆）

校正代码： 10100303202 注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。

零件清单

数量 描述 图片/备注

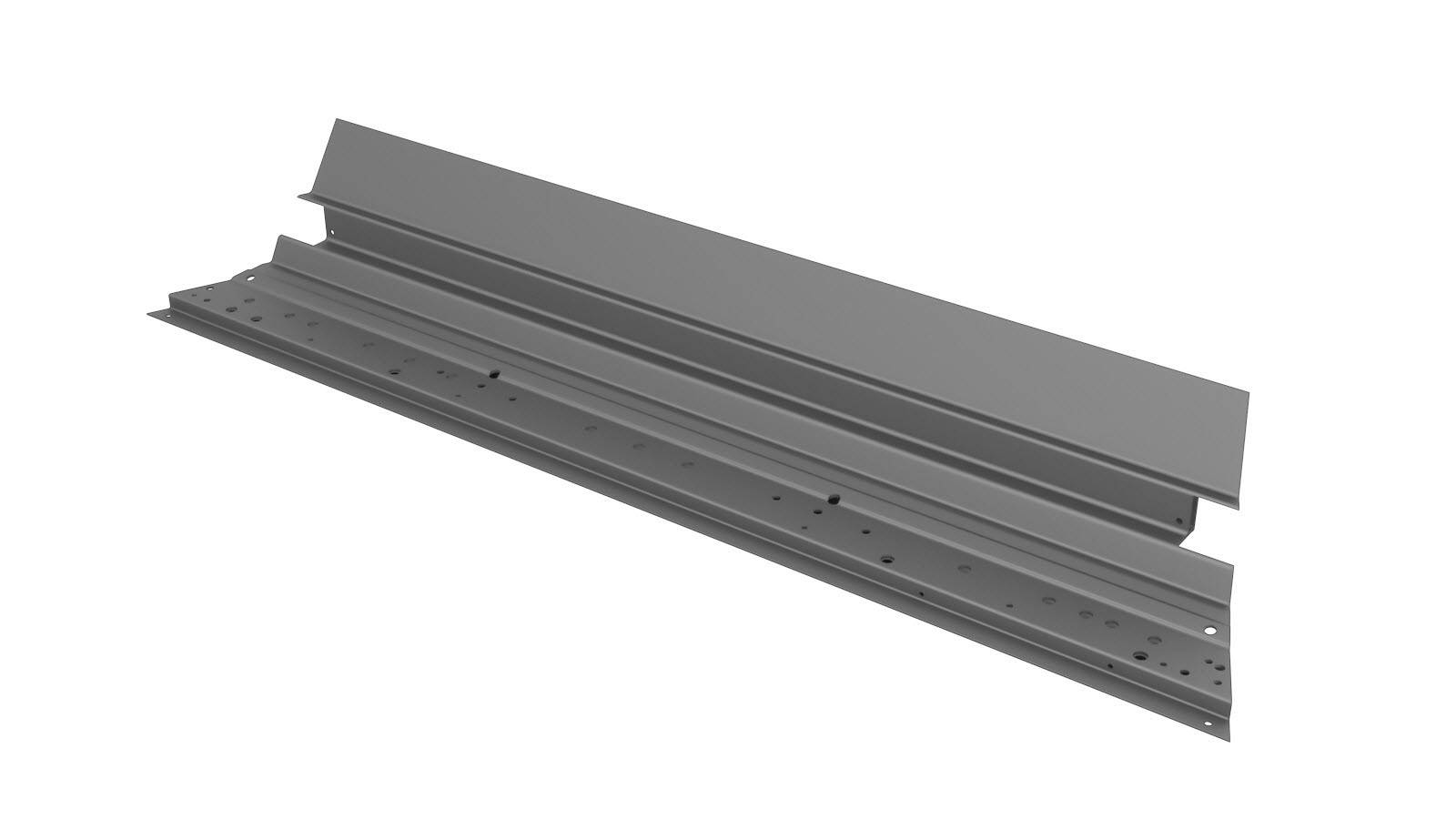

1 ASY-CROSSMEMBER RR TORQUE BOX LWR（后扭矩盒横梁下部）
7 高强度结构型铆钉，6.5 毫米
2 螺栓 HF, M8-1.25x22,[109],G0110,MAT Tesla 零件号 1552447-00-A。
2 螺母 , M8-1.25,HF,Steel[10],ZnAl,BLACK Tesla 零件号 1006628-01-A。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆下后电机罩。
  2. 拆下第二排座椅底板。
  3. 卸下 RH 和 LH 后扭矩盒下部加固件。

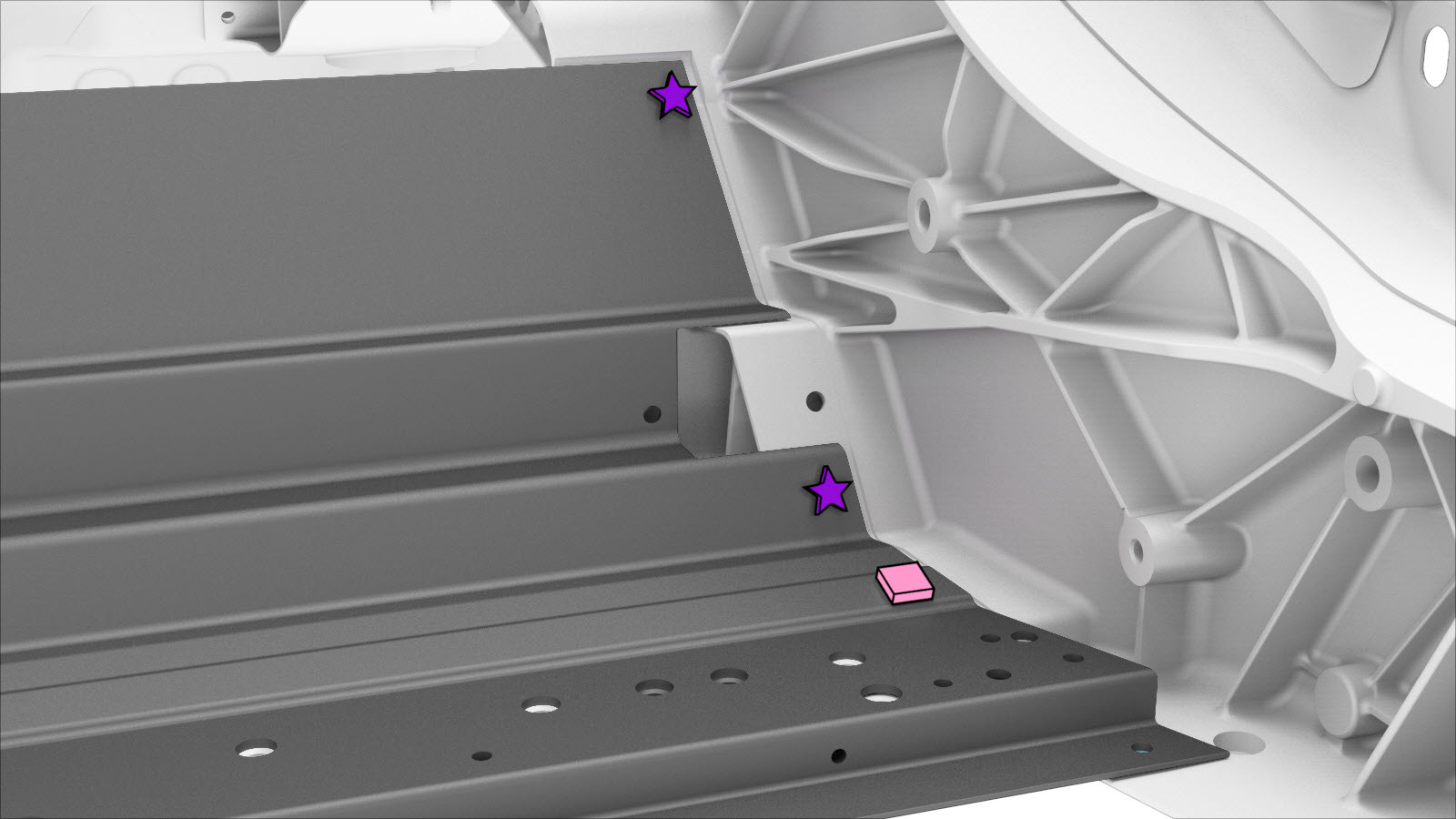

  4. 拆卸原装部件。

    或 RIVTAC

    或 原厂结构型铆钉

    原厂 BOM

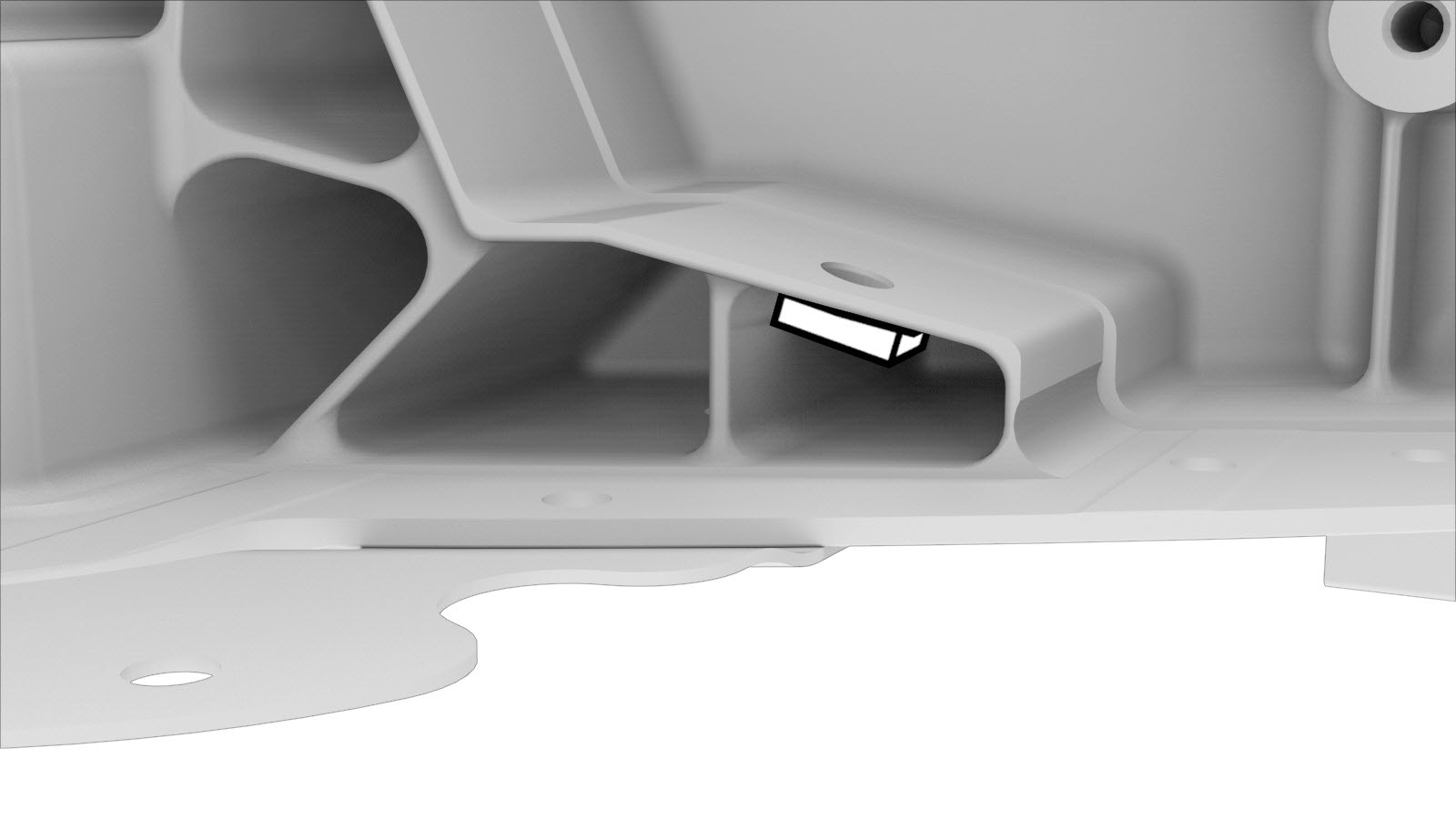

  5. 使用结构型粘合剂将螺母固定在后节点内侧的适当位置。
    Informational PurposesAn informational icon, calling your attention
    注
    必要时打磨螺母边缘，使其与安装位置齐平。

    螺母

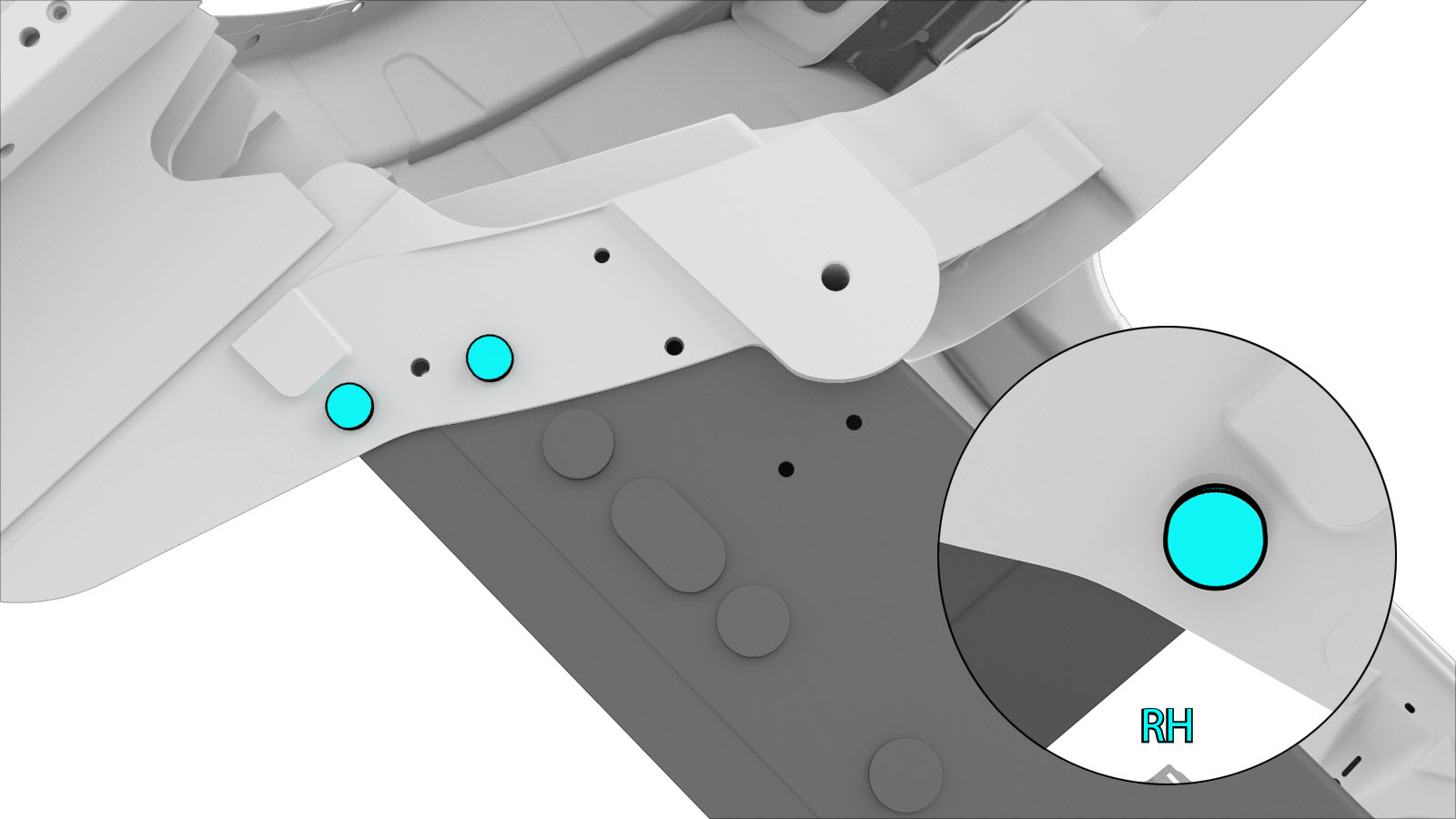

  6. 准备安装。
    或 高强度结构型铆钉，6.5 毫米
    • A = 24 毫米。
    • B = 9 毫米。
    • C = 12 毫米。
    • D = 11 毫米。

    或 六角头螺栓

  7. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  8. 安装新部件。
    将螺栓拧紧至 24 Nm。
  9. 安装 RH 和 LH 后扭矩盒下部加固件。
  10. 安装第二排座椅底板。
  11. 安装后电机罩。
  12. 执行任何必要的维修后操作。
