车身侧外件
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 不使用车架工作台也可完成此程序。
使用本文档
- 车身侧外件区块说明 说明必要时切割车身侧外件（或次总成）的位置和方法，用于更换车身侧外件面板的损坏区域，或者为车辆结构底部零件留出操作空间。参考区块说明判定在维修时根据需要成功切割车身侧外件的位置。注只要使用的是本文档中指定的参考切割位置，即可逐个或以任何组合的形式更换车身侧外件区块。注对螺栓孔位置的测量应以参考孔洞的中心为起点，除非区块说明中有不同的表述。
- 本文档的“拆卸与更换”部分包含有关更换整个车身侧外件的必要信息。如欲更换车身侧外件（非整个车身侧外件总成）的区块，请使用各步骤的相应内容来判断需要哪些零件、紧固件和步骤，以便完成维修。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|
| 更换整个车身侧外件：1 | BODY SIDE OUTER COMPLETE（车身侧外件 – 整体） |
|
| 3 |
结构型灯笼铆钉，6.5 毫米
|
|
| 8 |
高强度结构型铆钉，6.5 毫米
|
|
| 3 | ||
| 1 |
沉头铆钉，4.8 毫米短款
|
|
| 1 |
流型铆钉 S08
|
|
| 3 |
流型铆钉 S18
|
|
| 16 |
流型铆钉 S28
|
|
| 84 |
流型铆钉 S38
|
|
| 7 |
流型铆钉 S48
|
|
| 3 |
流型铆钉 S58
|
|
| 7 |
螺栓
|
Tesla 零件号 1621820-00-A。 |
| 3 |
螺栓
, M6x18 |
Tesla 零件号 1006529-00-A。 |
| 2 |
螺栓
，M10x80 |
Tesla 零件号 1053943-00-A。 |
| 1 |
螺栓，内六角梅花头
, M8x20 |
Tesla 零件号 1014747-00-B。 |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
车身侧外件区块说明
| 车身侧外件、次总成和次总成切割 | |
|---|---|

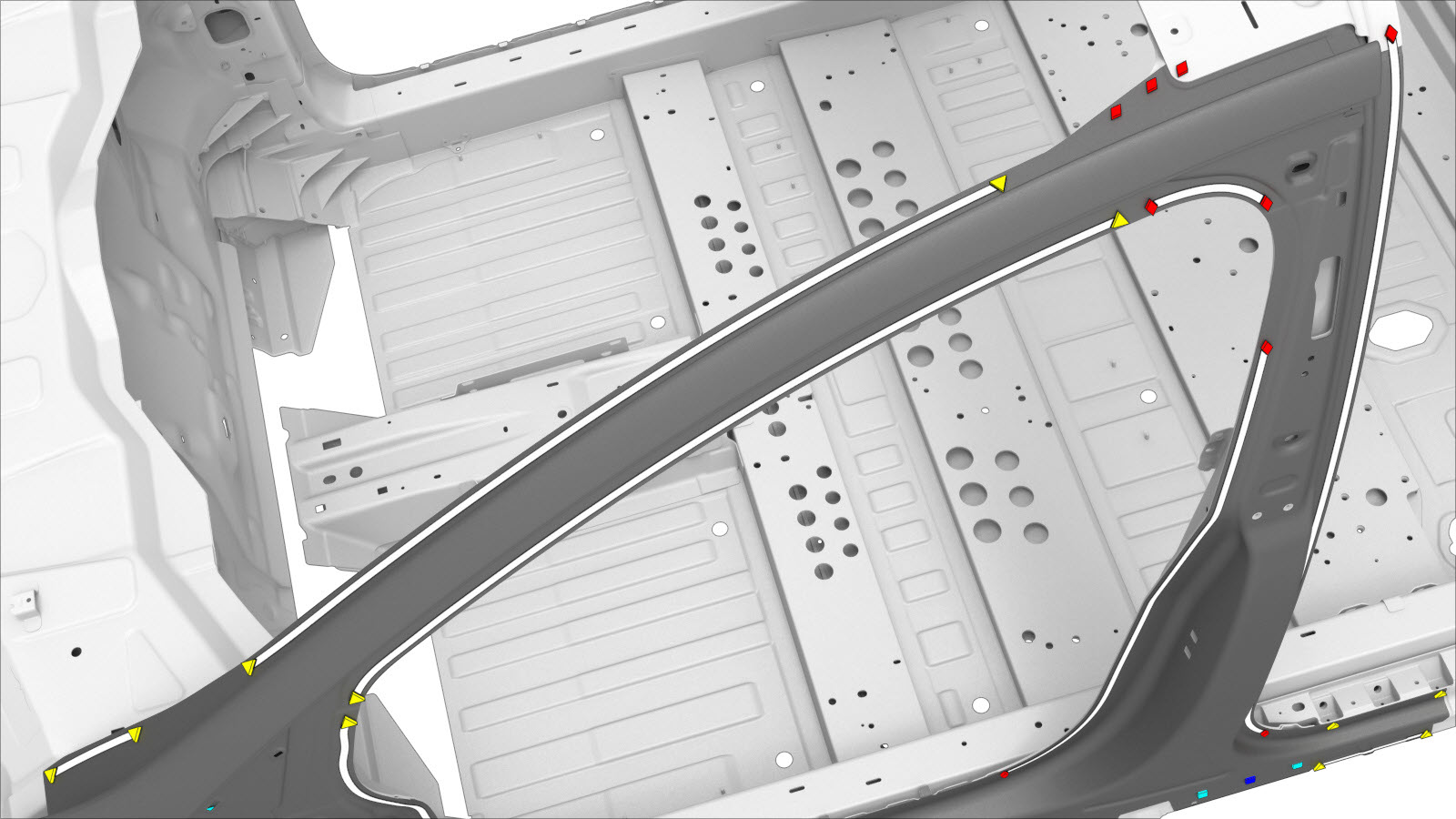

| 车身侧外件总成（如下所示）属于单个组件，可整体更换： | 或者，也可以不更换车身侧外件总成，而是使用本文档所述的切割线更换车身侧外件总成的各个区域。 |
|
|
|
| 车身侧外件区块说明 | |
|---|---|
|
A 柱区块
警告 切割区块时，切勿切到螺栓孔。 注 可在指定切割线位置 350 毫米范围内进行切割，以便分割车身侧外件。 注 如果空间足够，可在每个对接接头后面安装一块衬垫板。 注 本区块对接接头的相邻面板之间的间隙应尽可能小，以最大限度提高连接强度。  或  铝塞焊焊缝
注 对于这些塞焊焊缝，在每个指定位置钻一个 9 毫米的孔。  GMA 焊缝
警告 不要在面板直接接触下方结构组件的位置焊接面板（焊接产生的受热区域会削弱下方结构组件的强度）。使用结构型粘合剂填充面板与下层结构组件后方的空隙。 |
|
|
门槛部分
警告 切割区块时，切勿切到螺栓孔。 注 可在指定切割线位置 235 毫米范围内进行切割，以便分割车身侧外件。 注 如果空间足够，可在每个对接接头后面安装一块衬垫板。 注 本区块对接接头的相邻面板之间的间隙应尽可能小，以最大限度提高连接强度。 或 铝塞焊焊缝
注 对于这些塞焊焊缝，在每个指定位置钻一个 9 毫米的孔。 GMA 焊缝
警告 不要在面板直接接触下方结构组件的位置焊接面板（焊接产生的受热区域会削弱下方结构组件的强度）。使用结构型粘合剂填充面板与下层结构组件后方的空隙。 |
|
|
B 柱区块
警告 切割区块时，切勿切到螺栓孔。 注 可在指定切割线位置 10 毫米范围内进行切割，以便分割车身侧外件。 注 如果空间足够，可在每个对接接头后面安装一块衬垫板。 注 本区块对接接头的相邻面板之间的间隙应尽可能小，以最大限度提高连接强度。 或 铝塞焊焊缝
注 对于这些塞焊焊缝，在每个指定位置钻一个 9 毫米的孔。 GMA 焊缝
警告 不要在面板直接接触下方结构组件的位置焊接面板（焊接产生的受热区域会削弱下方结构组件的强度）。使用结构型粘合剂填充面板与下层结构组件后方的空隙。 |
|
维修程序
-
拆下A 柱外件的必要部分，露出要维修的底层组件。
-
拆卸原装部件。
-
准备安装。
或 高强度结构型铆钉，6.5 毫米
- A = 46 毫米。
- B = 11 毫米。
- C = 35 毫米。
- D = 9 毫米。
或 流型铆钉，S08
或 流型铆钉，S18
或 流型铆钉，S28
或 流型铆钉，S38
- E = 48 毫米。
- F = 12 毫米。
- G = 8 毫米。
- H = 9 毫米。
- I = 9 毫米。
- J = 8 毫米。
- K = 9 毫米。
- L = 9 毫米。
- M = 13 毫米。
- N = 9 毫米。
- O = 5 毫米。
- P = 9 毫米。
或 流型铆钉，S48
或 流型铆钉，S58
- Q = 15 毫米。
- R = 9 毫米。
或
流型铆钉，S68
或 六角头螺栓
或 梅花头螺栓
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
-
仅更换车身侧外件的一个区块：在区块之间的对接接头上执行 GMA 焊接。
GMA 焊缝
或 铝塞焊焊缝
注不要在面板直接接触底层结构面板的位置焊接面板。焊接产生的热量可能会减弱底层面板的强度。不进行焊接，而是使用结构型粘合剂填充面板和底层面板之间的间隙。警告未遵守包括使用个人防护装备在内的任何焊接安全注意事项，可能导致严重的人身伤害或财产损失。只有已完成 Tesla 认可的焊接培训课程的维修技师才有权在 Tesla 车辆上焊接结构组件。警告为保持车辆碰撞完整性，在采用 GMA 焊接法焊接 Tesla 车辆时，仅允许使用经批准的焊丝和 GMA 焊接器。请参阅已批准的气体保护金属极弧 (GMA) 焊接器和焊丝了解有关经批准的 GMA 焊接器和焊丝的信息。警告切勿在执行车辆电气绝缘程序前焊接 Tesla 车辆（请参阅车辆专用维修手册，了解有关车辆电气绝缘程序的更多信息）。在具有通电高压或低压系统的 Tesla 车辆上进行焊接可能会损坏车辆部件。注进行 GMA 焊接之前，使用规格和类型相同的材料执行焊接测试，以确保焊接设备的设置能保证满意的焊接效果。
-
安装新部件。
按如下所示拧紧螺栓：
- 六角头 M8x27 螺栓零件号 1621820-00-A：24 Nm。
- 六角头 M6x18 螺栓零件号 1006529-00-A：12 Nm。
- 六角头 M8x27 螺栓零件号 1053943-00-A：45 Nm。
- Torx M8x20 螺栓零件号 1014747-00-B：24 Nm。
-
安装A 柱外件的必要部分，盖住底层组件。
- 执行任何必要的维修后操作。
