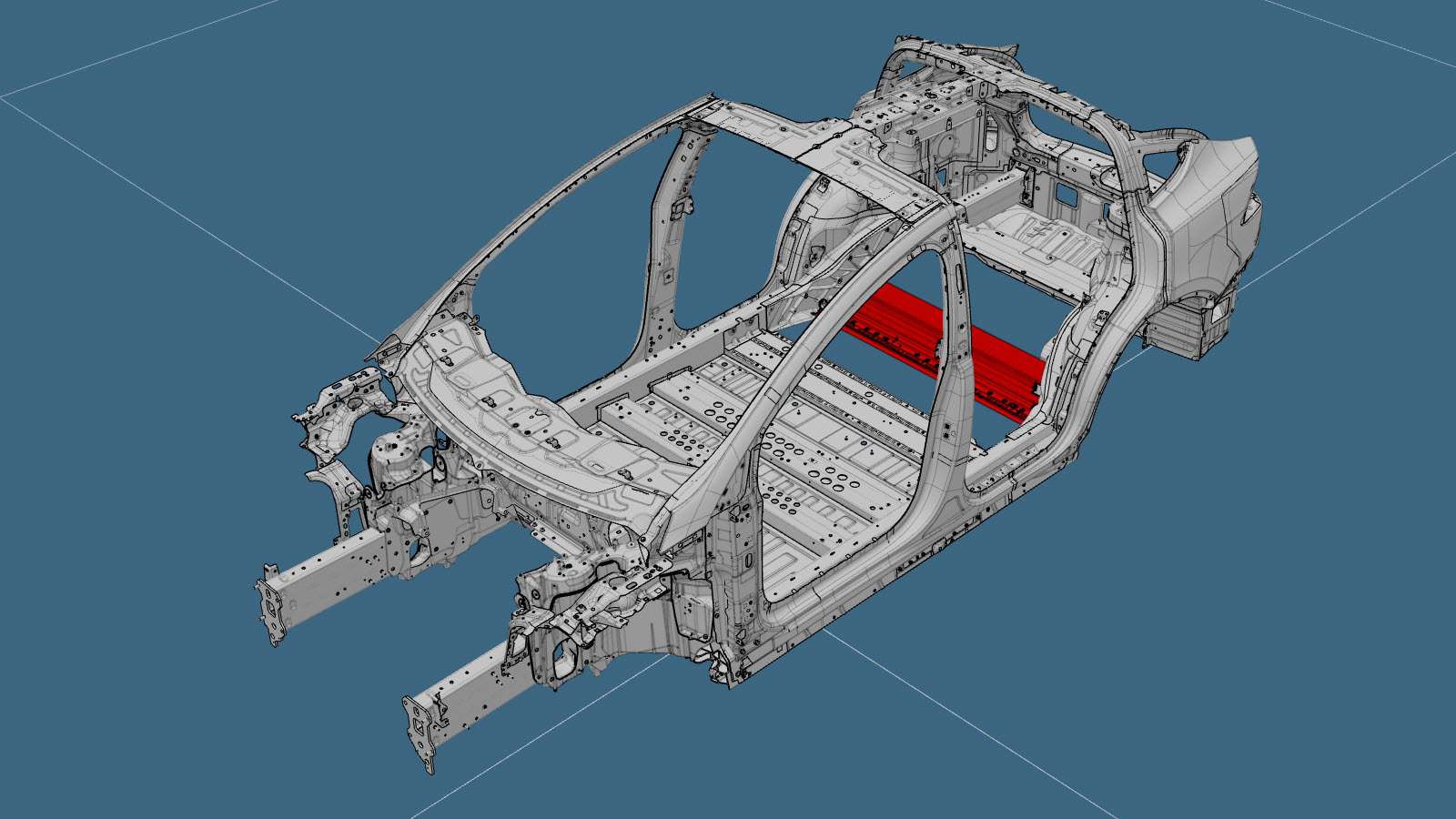

后扭矩盒横梁（下部）（2022 年 3 月 7 日至 2022 年 4 月 7 日之间制造的车辆）

零件清单

数量 描述 图片/备注
1 ASY-CROSSMEMBER RR TORQUE BOX LWR（后扭矩盒横梁下部）
8 高强度结构型铆钉，6.5 毫米
仅 LH 侧：1 螺栓 ，M8x27 Tesla 零件号 1621820-00-A。
仅 LH 侧：1 螺栓 , M10-1.5x23 Tesla 零件号 1111154-00-B。
仅右侧：1 螺栓 HF, M8-1.25x22,[109],G0110,MAT Tesla 零件号 1552447-00-A。
2 螺栓 ，M6-1x19 Tesla 零件号 1454541-00-A。
2 螺栓 , M8x20 Tesla 零件号 1007580-00-A。
2 螺母 , M8-1.25,HF,Steel[10],ZnAl,BLACK Tesla 零件号 1006628-01-A。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆下后电机罩。
  2. 拆下第二排座椅底板。
  3. 卸下 RH 和 LH 后扭矩盒下部加固件。

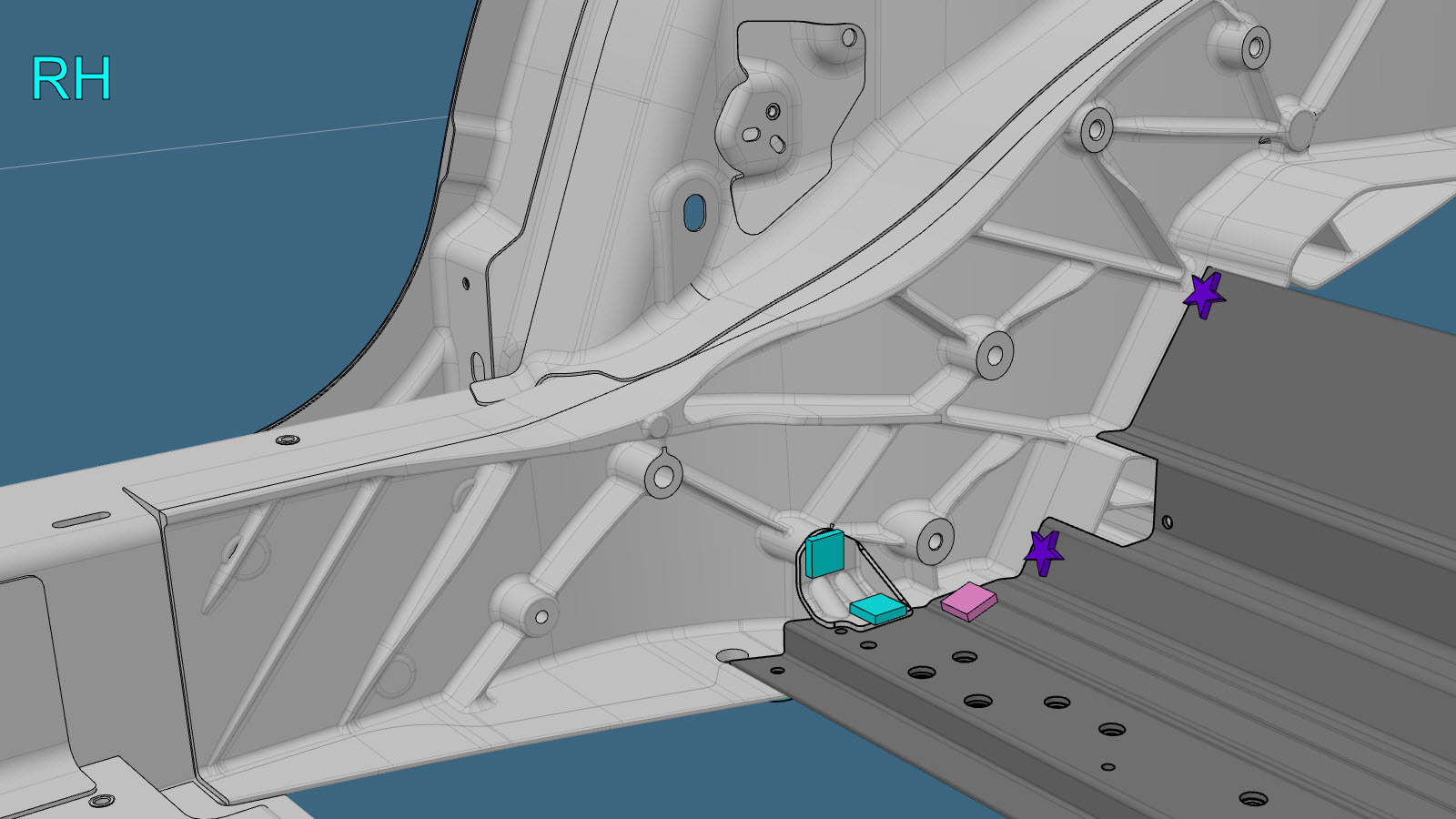

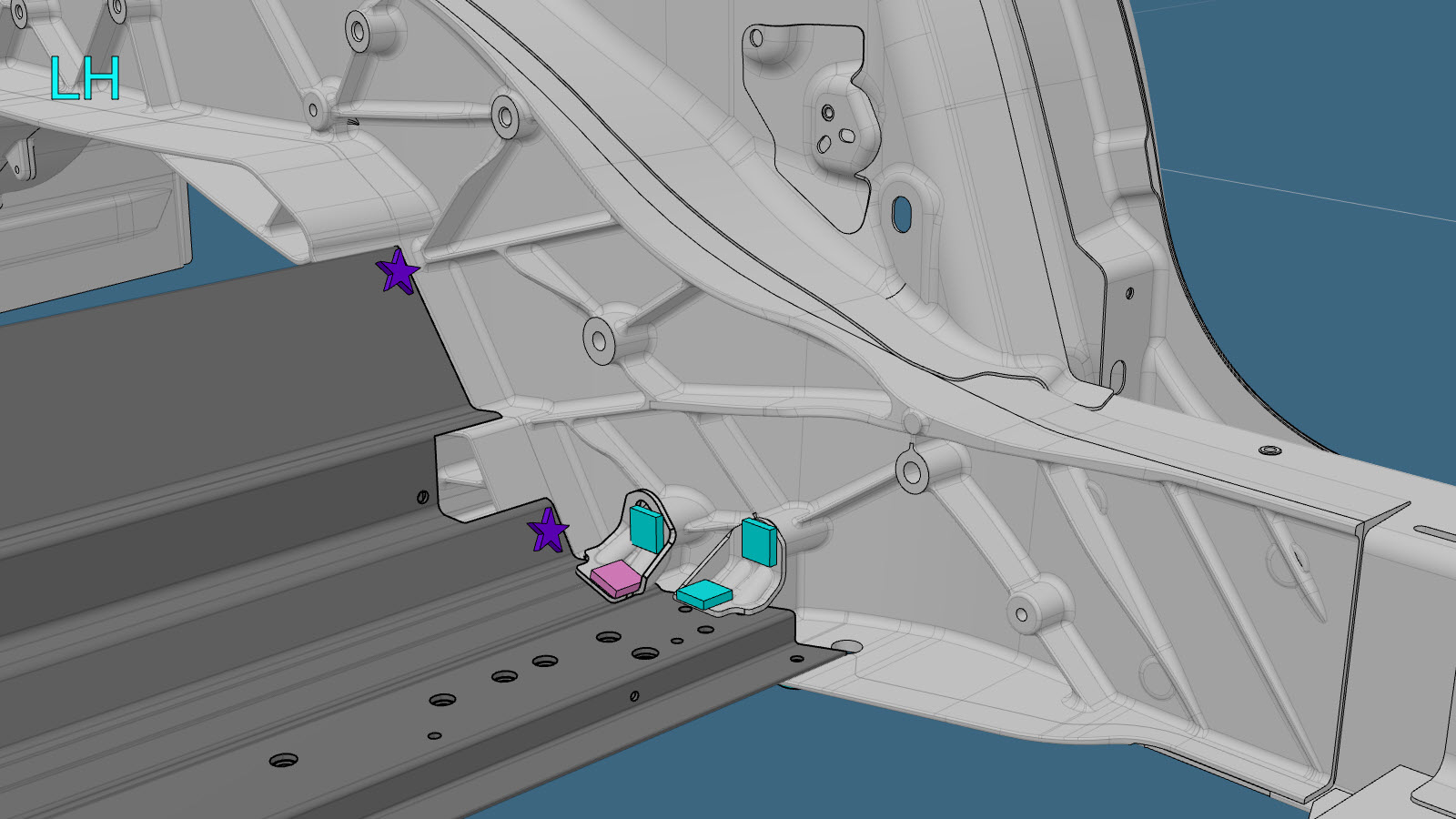

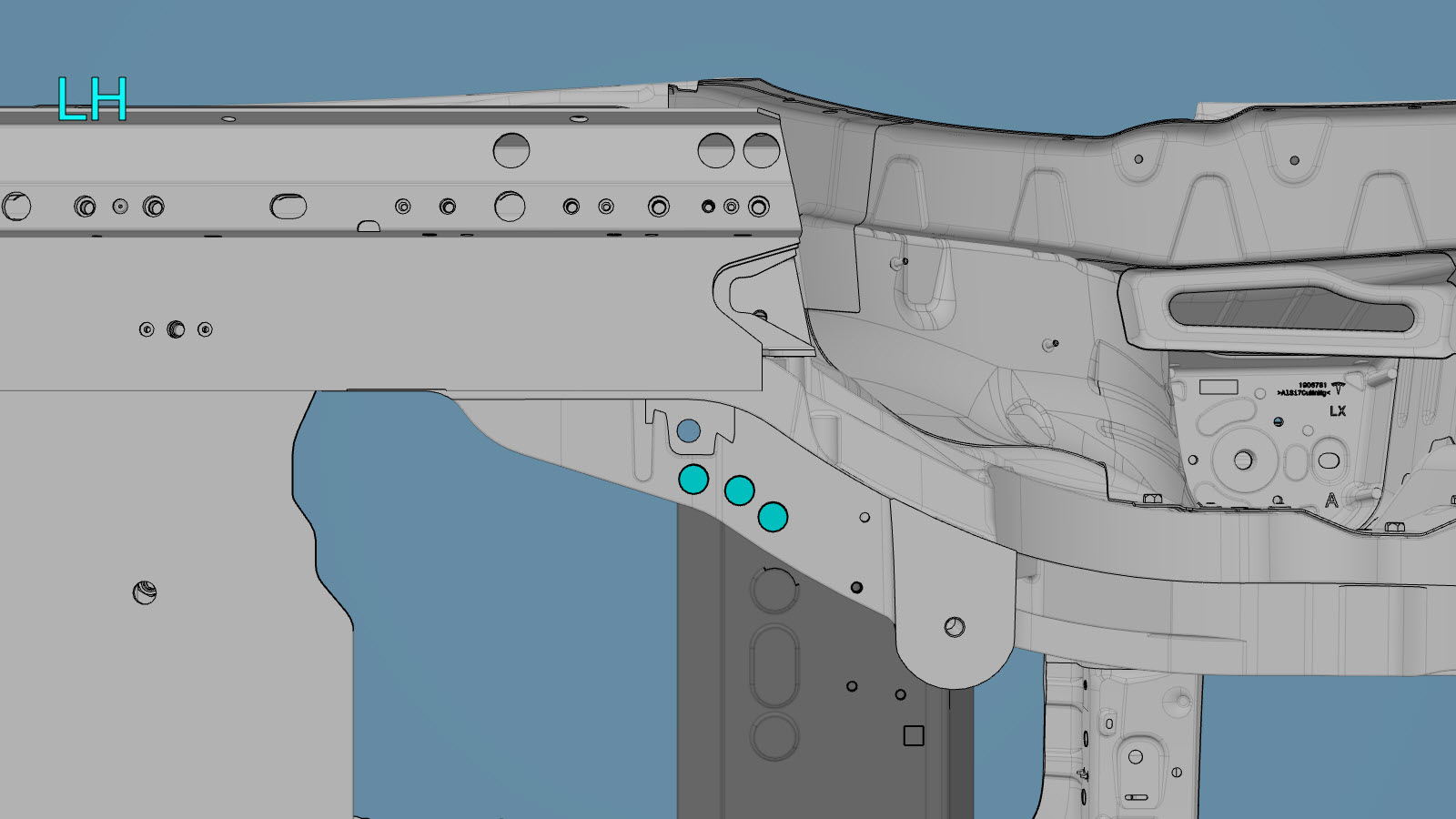

  4. 拆卸原装部件。

    或 RIVTAC

    或 六角头螺栓

    或 原厂结构型铆钉

    原厂 BOM

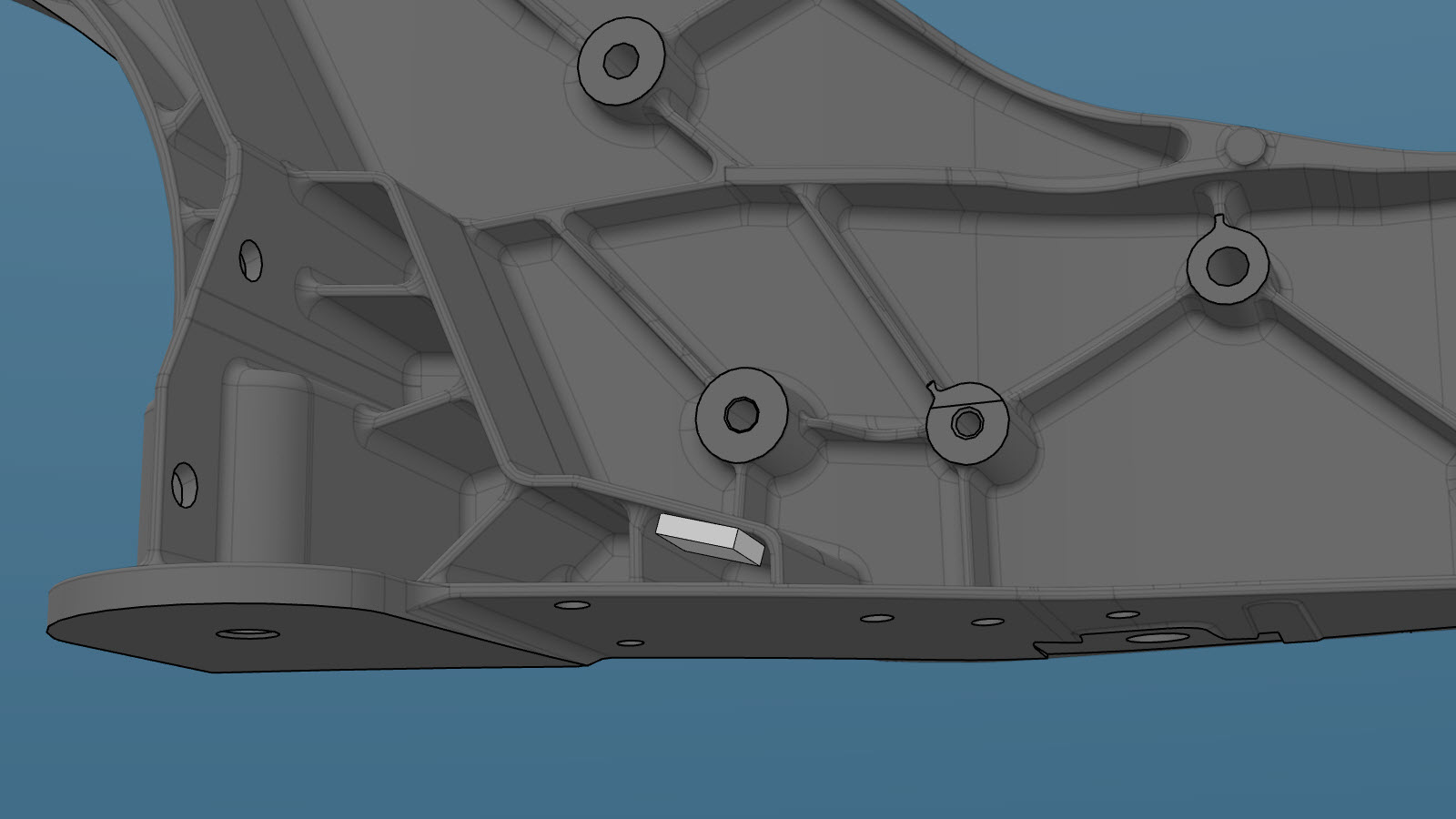

  5. 使用结构型粘合剂将螺母固定在后节点内侧的适当位置。
    Informational PurposesAn informational icon, calling your attention
    注
    必要时打磨螺母边缘，使其与安装位置齐平。

    螺母

  6. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。

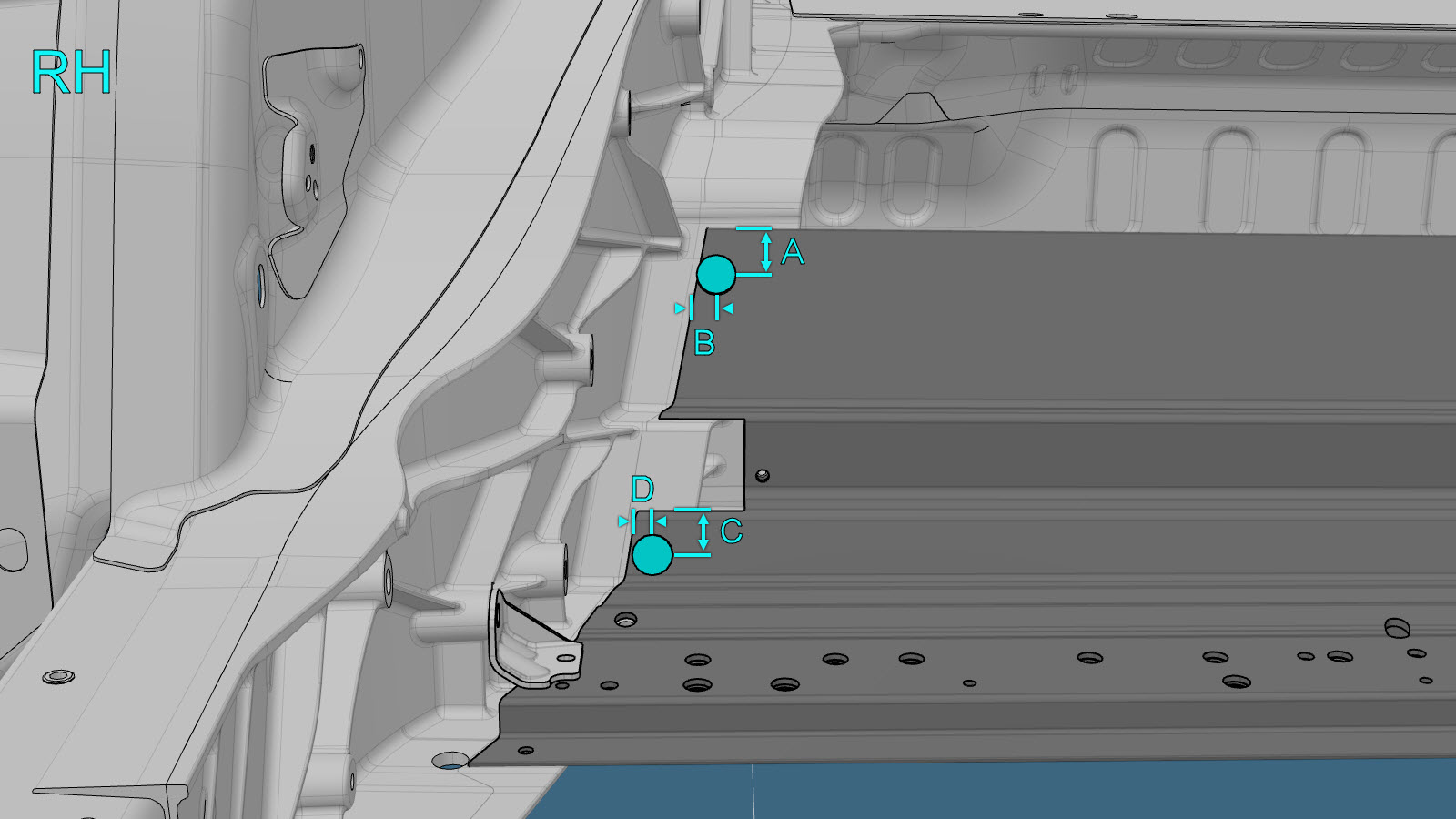

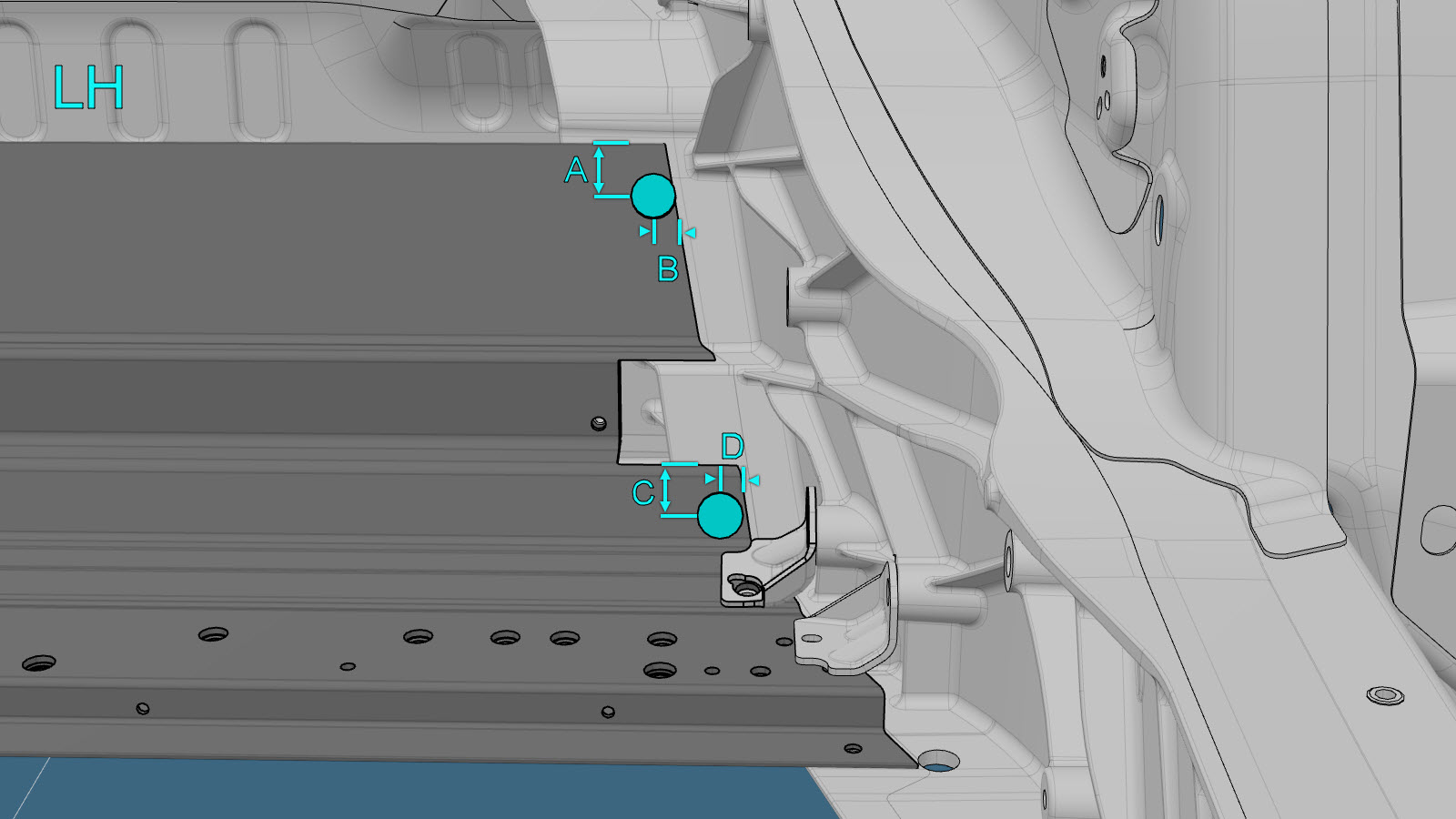

    或 高强度结构型铆钉，6.5 毫米
    • A = 24 毫米
    • B = 9 毫米
    • C = 21 毫米
    • D = 11 毫米
    或 六角头螺栓
    Informational PurposesAn informational icon, calling your attention
    注

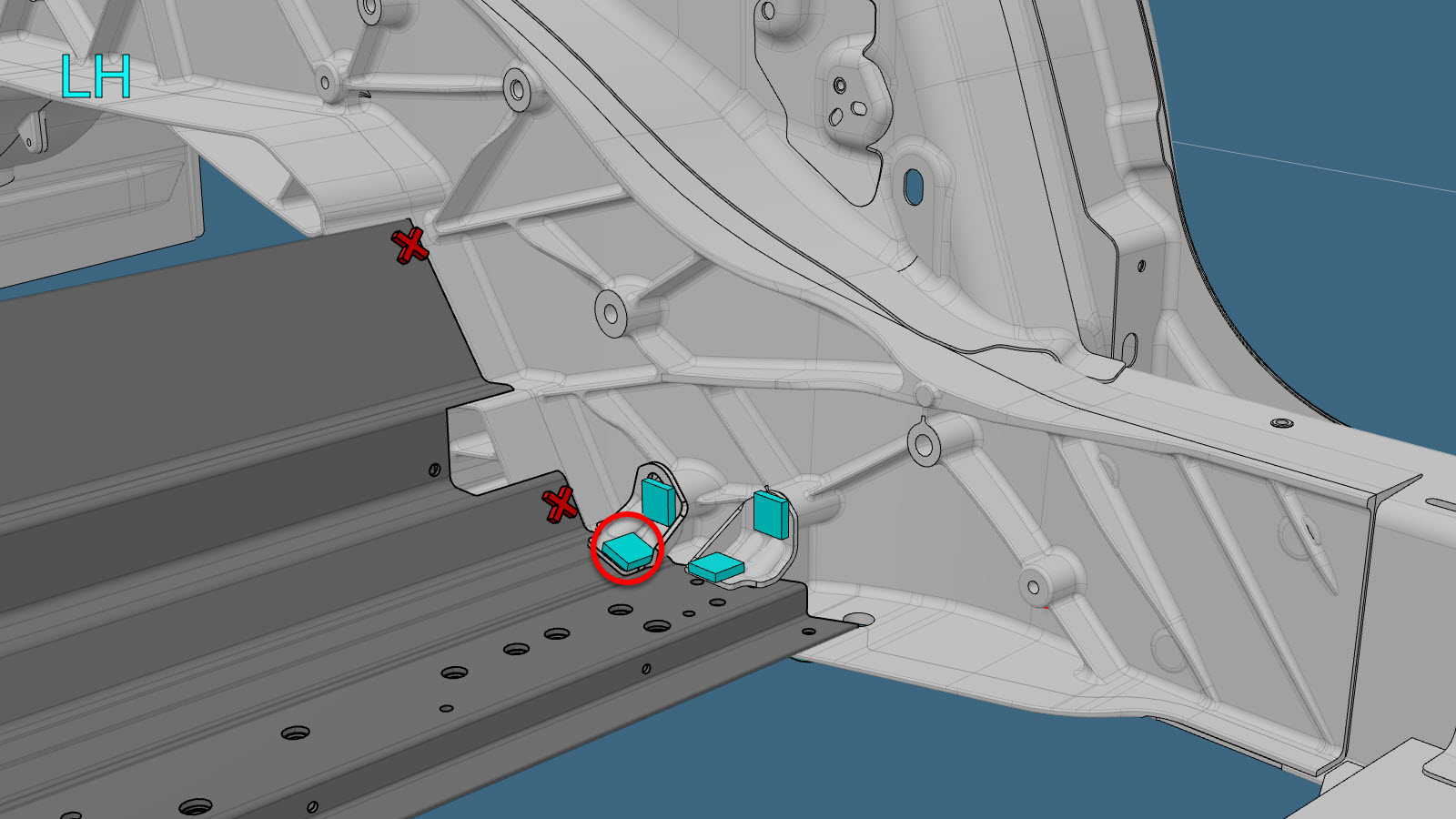

    在红色圆圈标出的位置安装 M8x27 螺栓（零件号 1621820-00-A）。
    Informational PurposesAn informational icon, calling your attention
    注

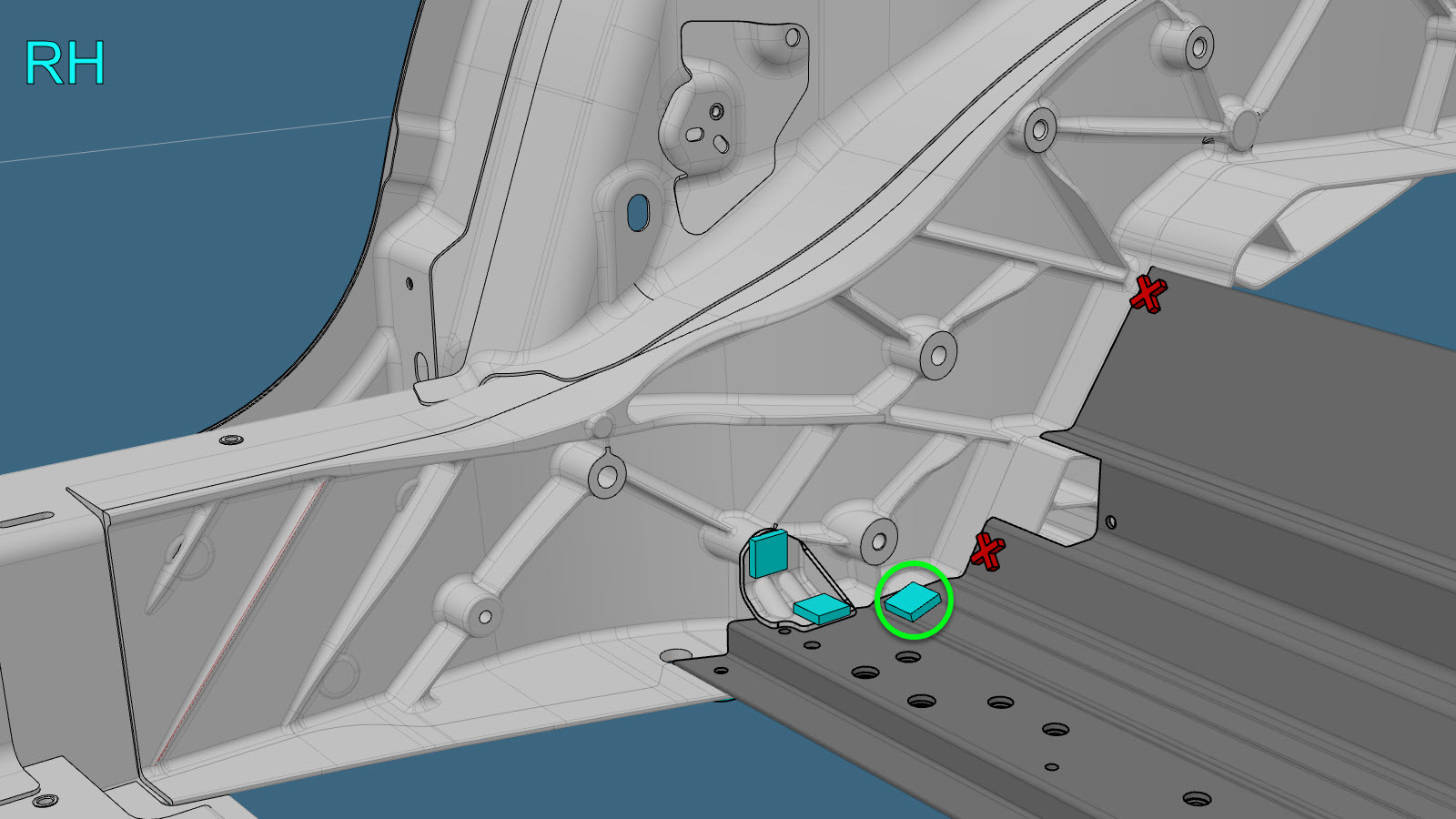

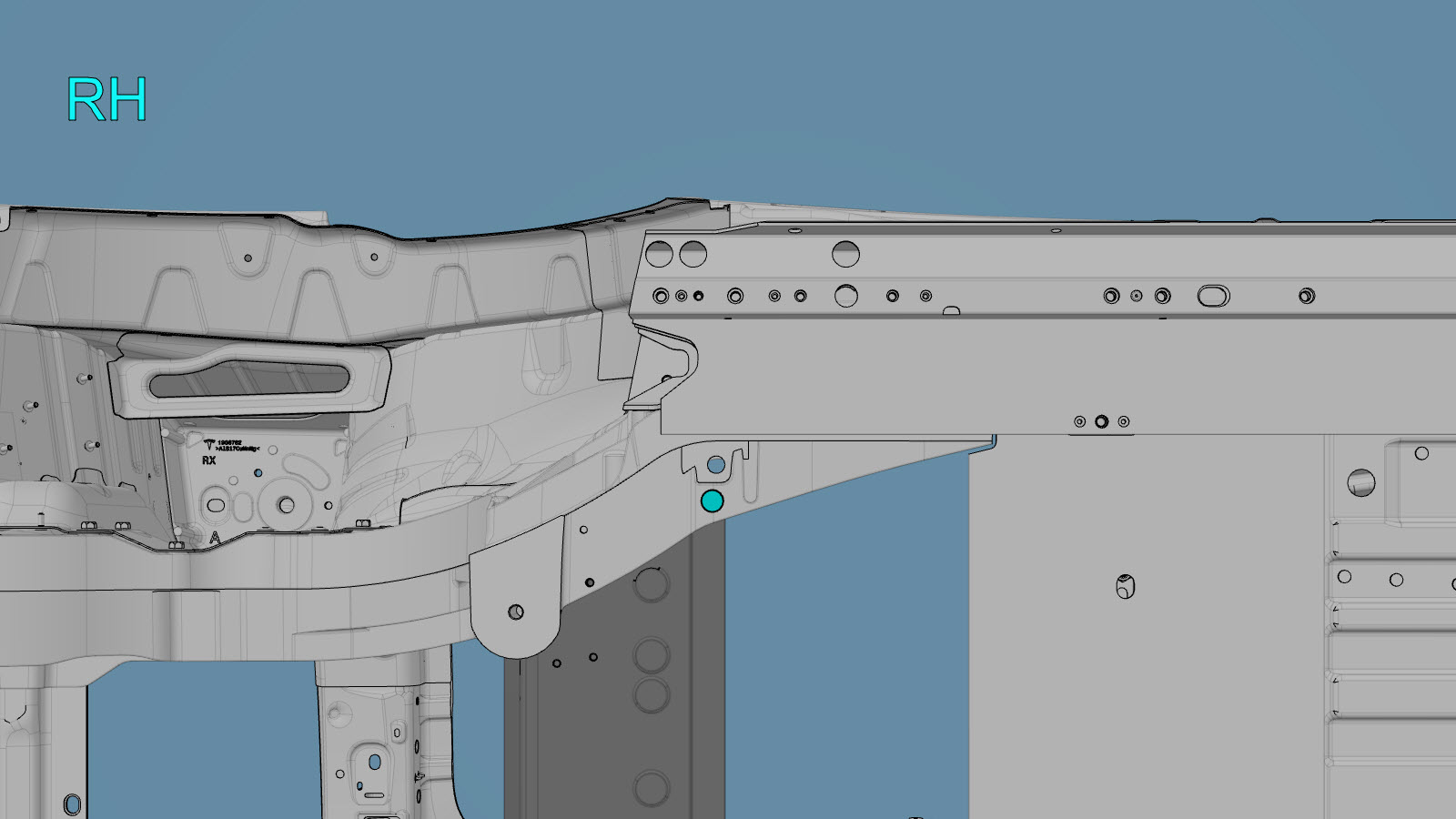

    在绿色圆圈标出的位置安装 M8-1.25x22 螺栓（零件号 1552447-00-A）。
  7. 在车辆接合面以及新部件上涂抹结构型粘合剂。

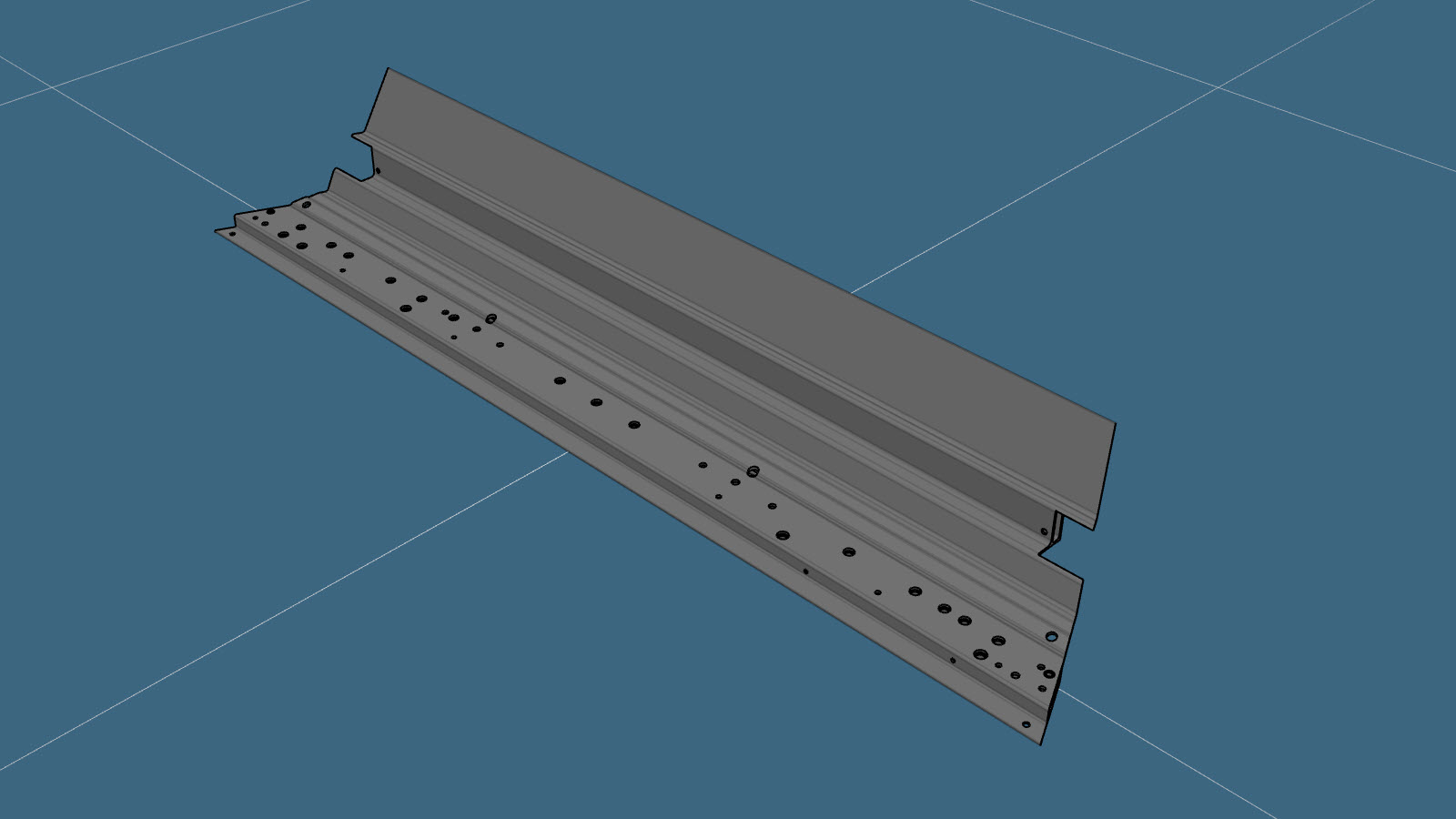

  8. 安装新部件。

    按如下所示拧紧螺栓：

    • 六角头 M8x27 螺栓零件号 1621820-00-A：20 Nm。
    • 六角头 M10x23 螺栓零件号 1111154-00-B：30 Nm。
    • 六角头 M6x19 螺栓零件号 1454541-00-A：11 Nm。
    • 六角头 M8x20 螺栓零件号 1007580-00-A：25 Nm。
    • 六角头 M8x22 螺栓零件号 1552447-00-A：25 Nm。
  9. 安装 RH 和 LH 后扭矩盒下部加固件。
  10. 安装第二排座椅底板。
  11. 安装后电机罩。
  12. 执行任何必要的维修后操作。
