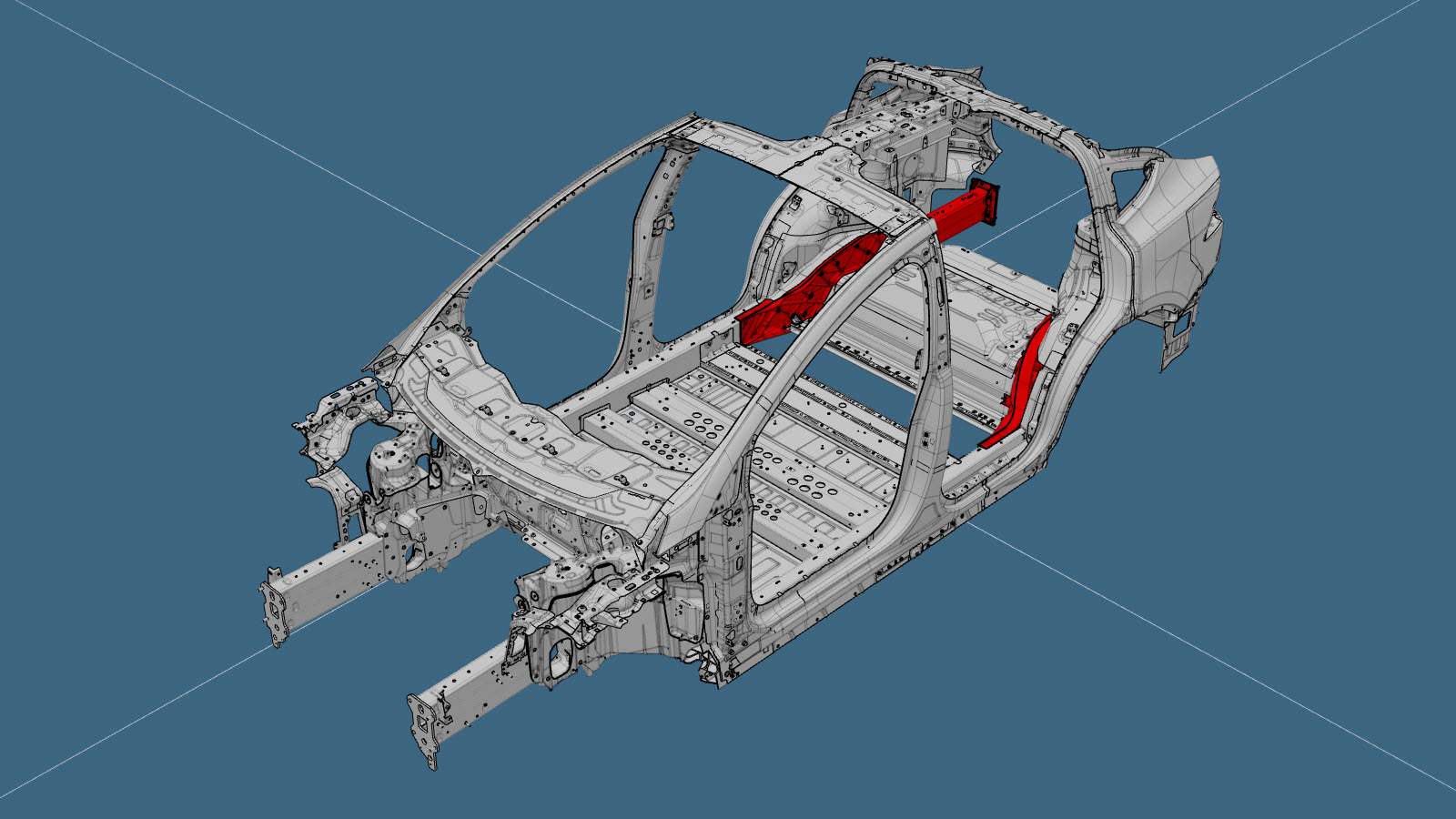

后节点（完整）（2022 年 3 月 7 日至 2022 年 4 月 7 日之间制造的车辆）

维修信息

根据该组件的损坏程度，有可能可以对该组件进行维修。请参阅后节点铸件维修指南（2022 年 10 月 12 日之前生产的车辆）了解更多信息。
在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
执行本程序时，请将车辆正确固定到车架工作台上。

零件清单


数量	描述	图片/备注

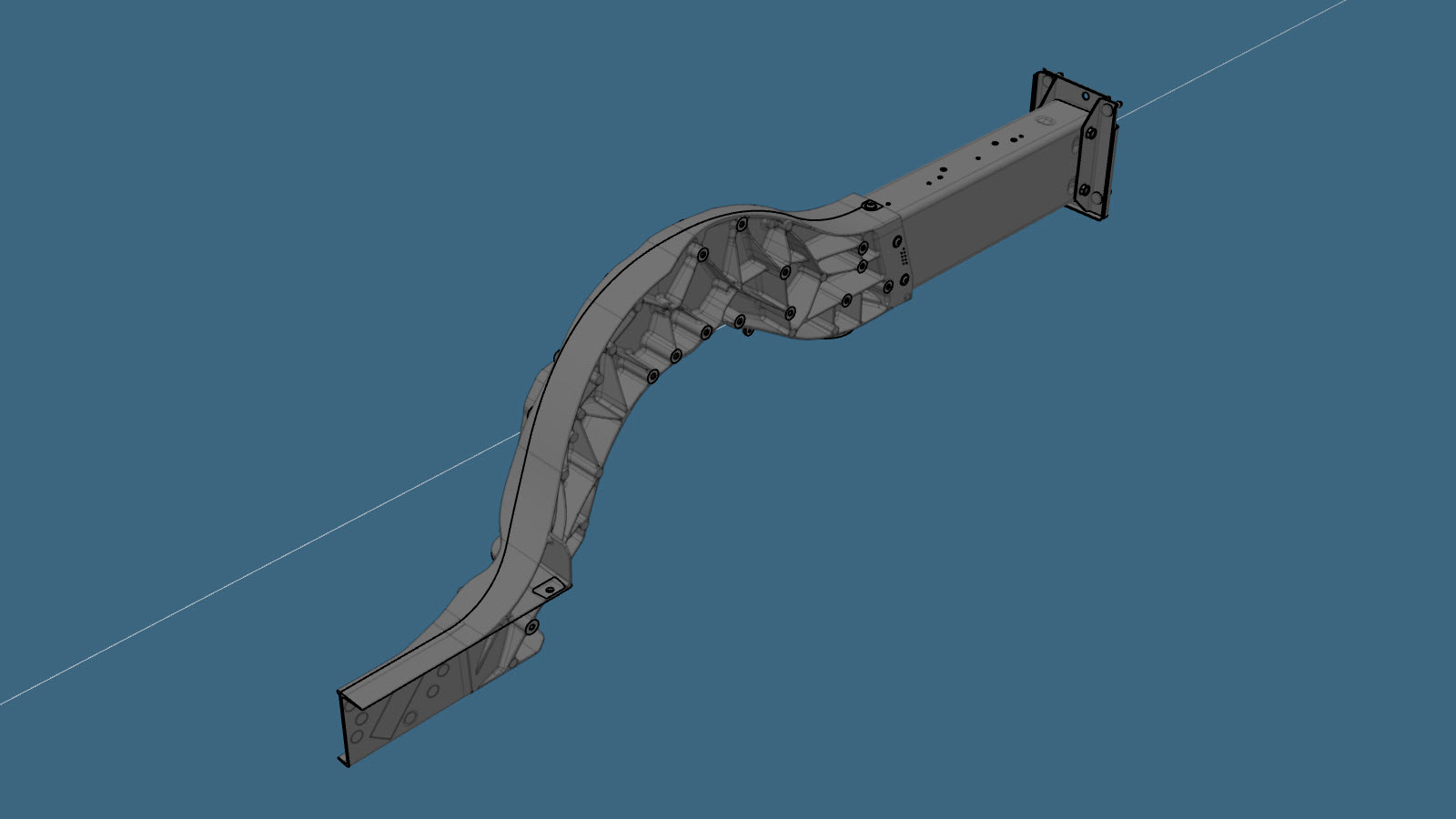

1	ASY-MEMBER RAIL RR（后节点 – 整体）
LH：23 RH：21	高强度结构型铆钉，6.5 毫米
4	结构型沉头铆钉，6.5 mm
仅 LH 侧：1	螺栓 , M10-1.5x23	Tesla 零件号 1111154-00-B。
1	螺栓，M6-1x19	Tesla 零件号 1454541-00-A。
2	螺栓 , M8x20	Tesla 零件号 1007580-00-A。
1	螺栓，M8x50	Tesla 零件号 1046838-00-A。
仅右侧：1	螺栓 , M8x20	Tesla 零件号 1552447-00-A。
左侧：2 RH：1	螺栓，M8x27	Tesla 零件号 1621820-00-A。
2	螺栓，内六角梅花头 , M8x20	Tesla 零件号 1014747-00-B。
2	螺母 , M8-1.25,HF,Steel[10],ZnAl,BLACK	Tesla 零件号 1006628-01-A。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

拆下第二排座椅底板。
拆下后面板（2024 年 5 月 21 日之前生产的车辆）。
拆下后行李箱底板（2024 年 5 月 21 日之前生产的车辆）。
拆下行李箱导雨板（2024 年 5 月 21 日之前生产的车辆）。
拆下后节点上部加固件（前）。
拆下后节点上部加固件（后）。
拆下后扭矩盒下部加固件。
拆下后行李箱底板加长件。
拆下后节点外加固件。
拆下后减震塔加固件。

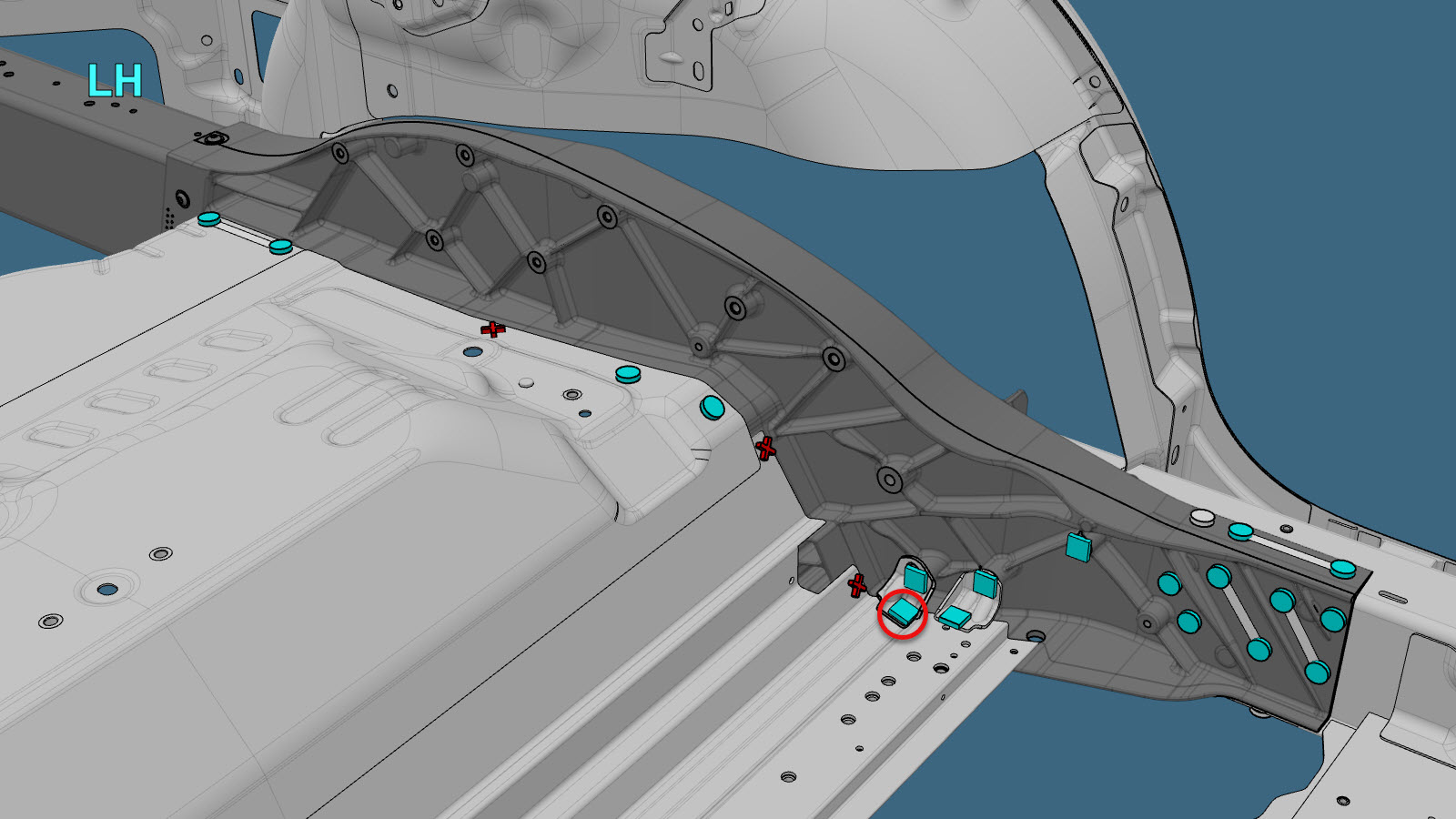

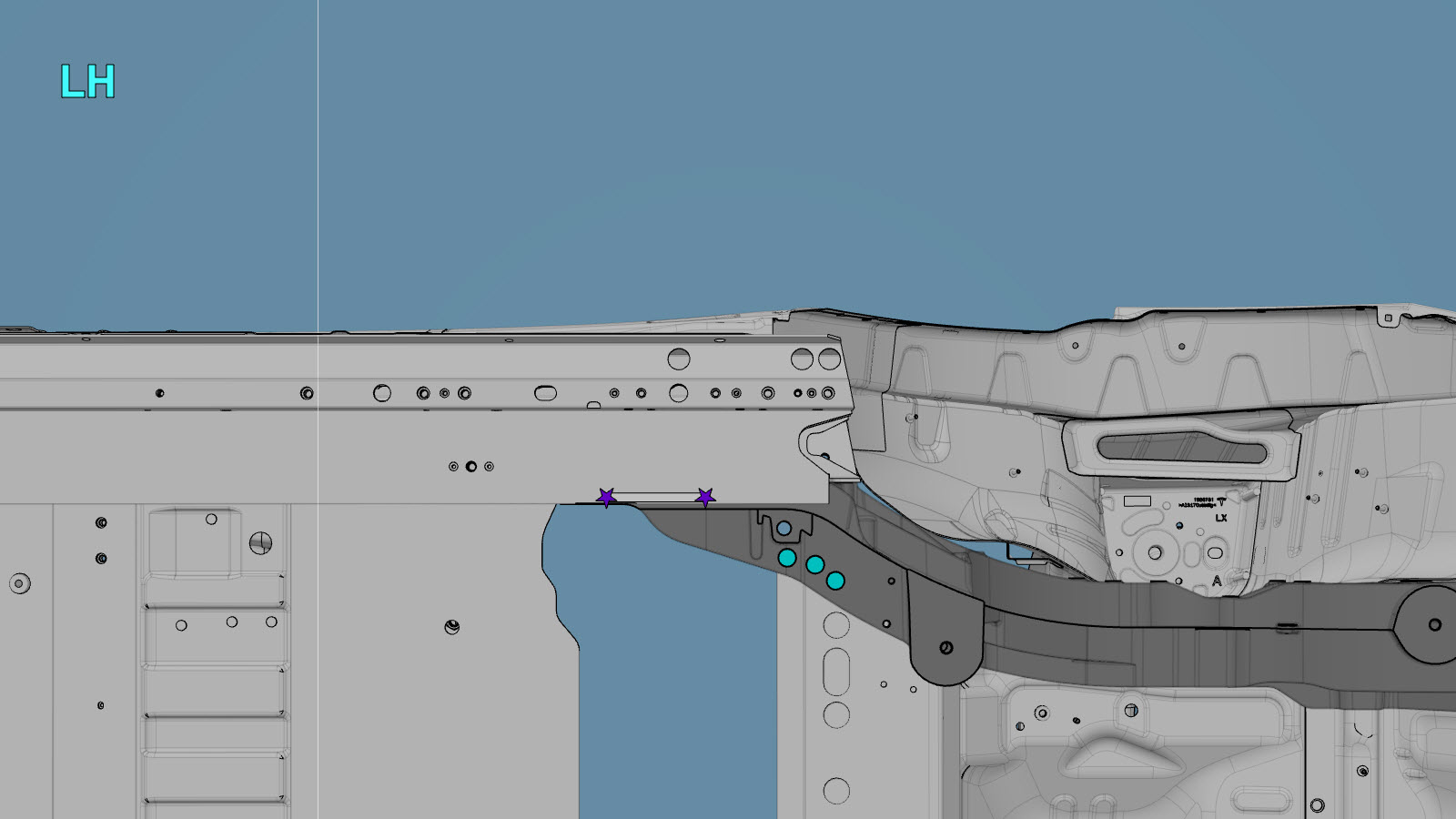

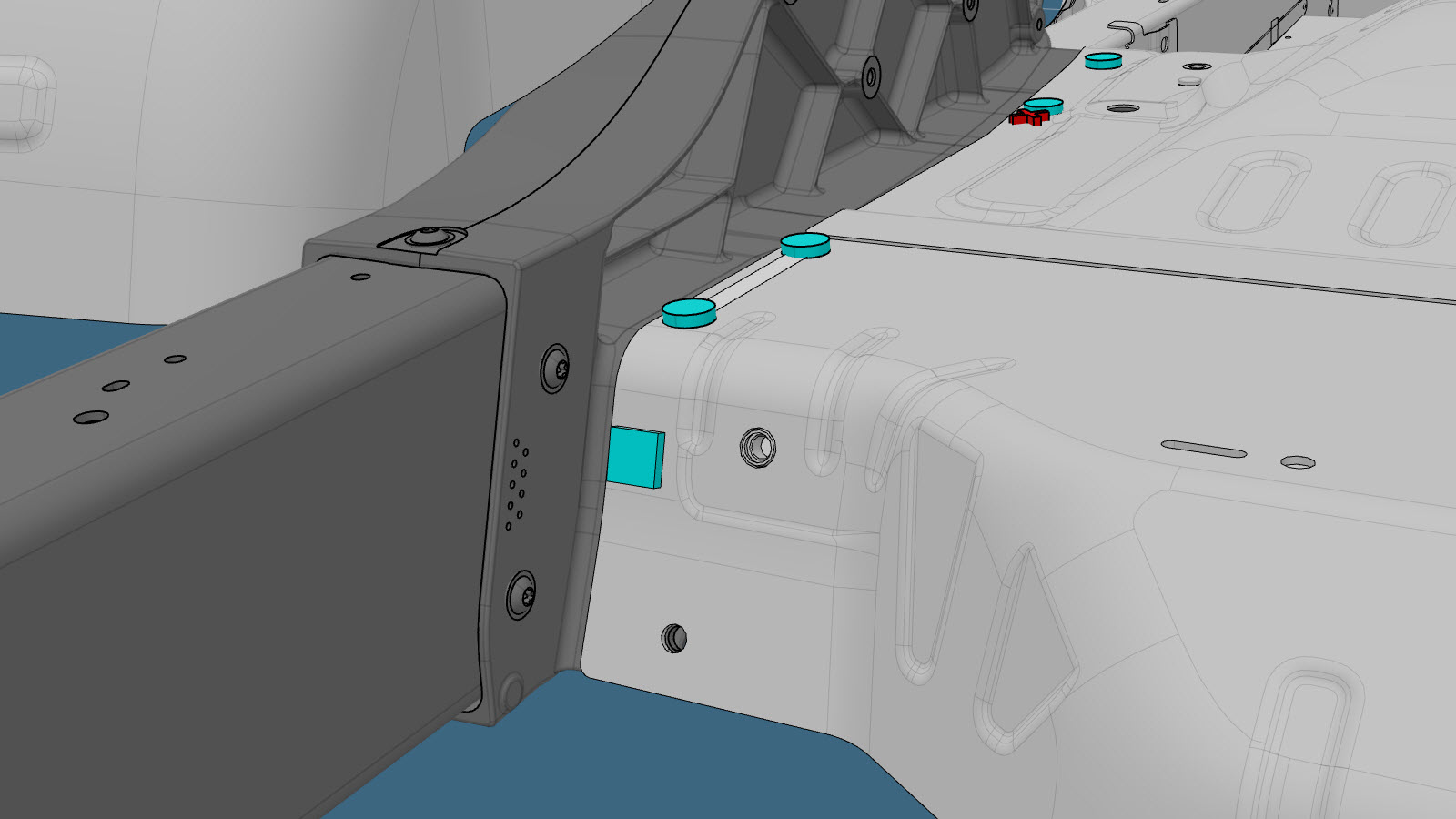

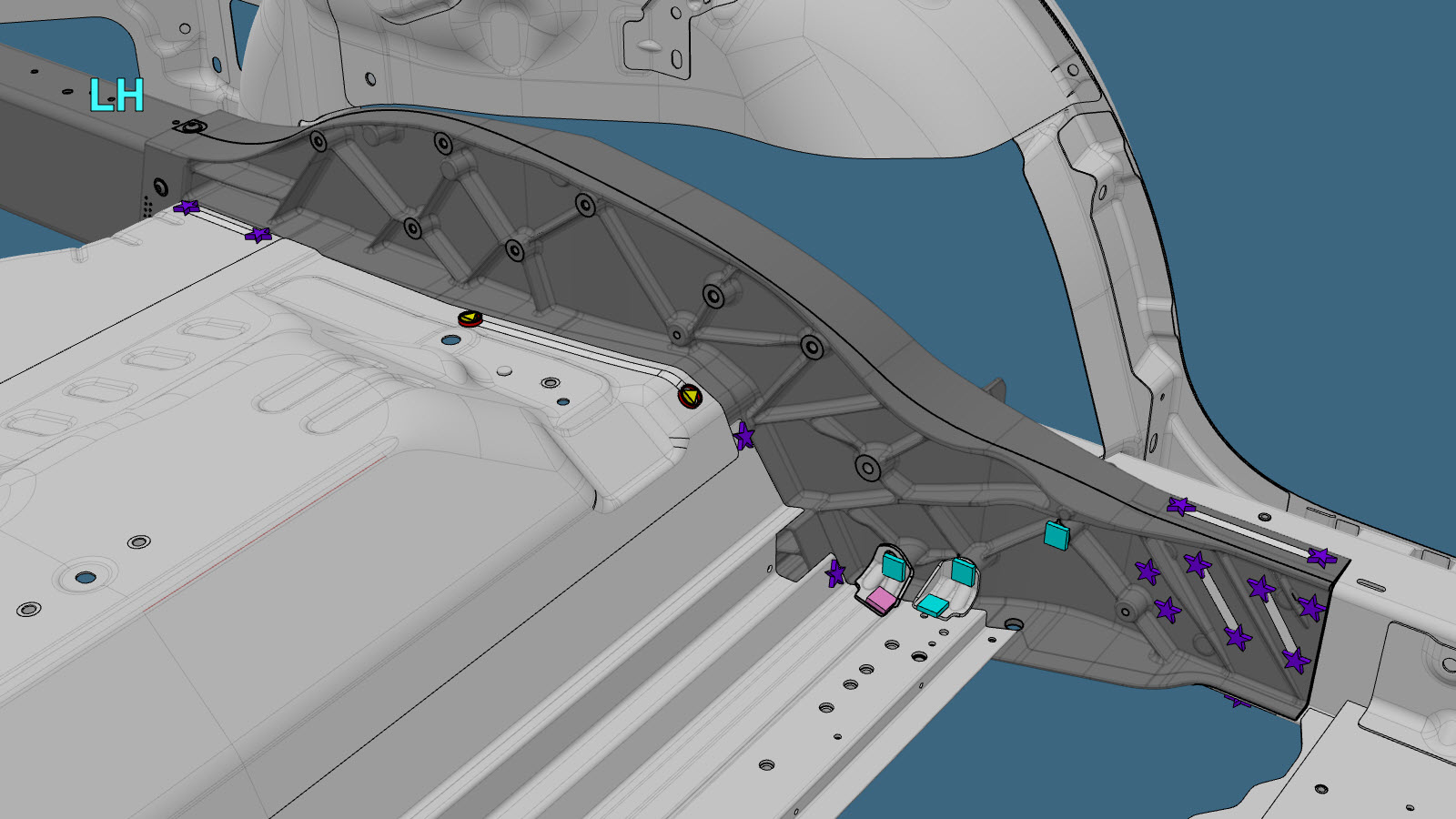

拆卸原装部件。

或钻透原厂点焊焊缝
注
钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊焊缝。

或 RIVTAC

或原厂结构型铆钉

或六角头螺栓

或梅花头螺栓

 原厂 BOM

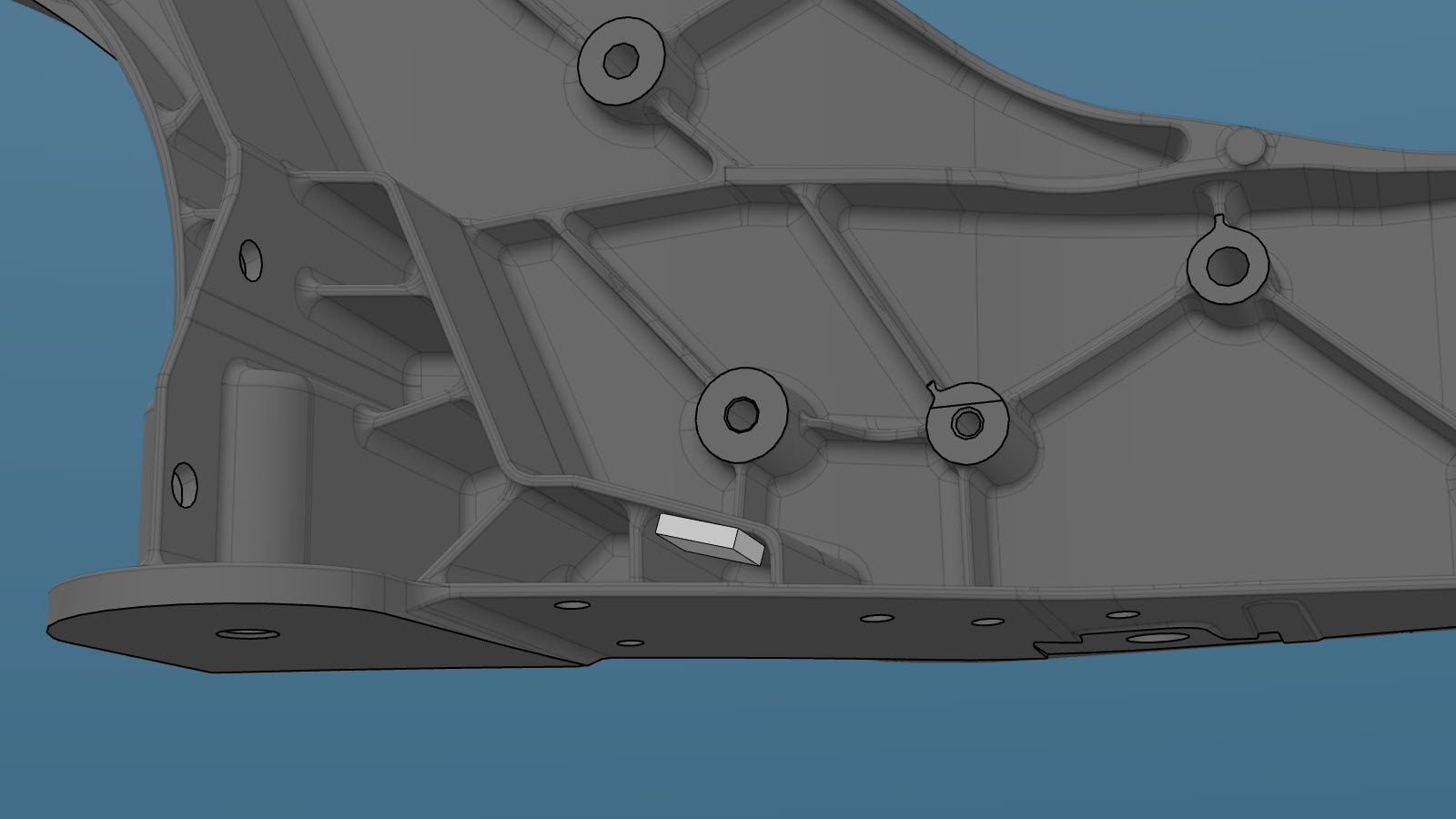

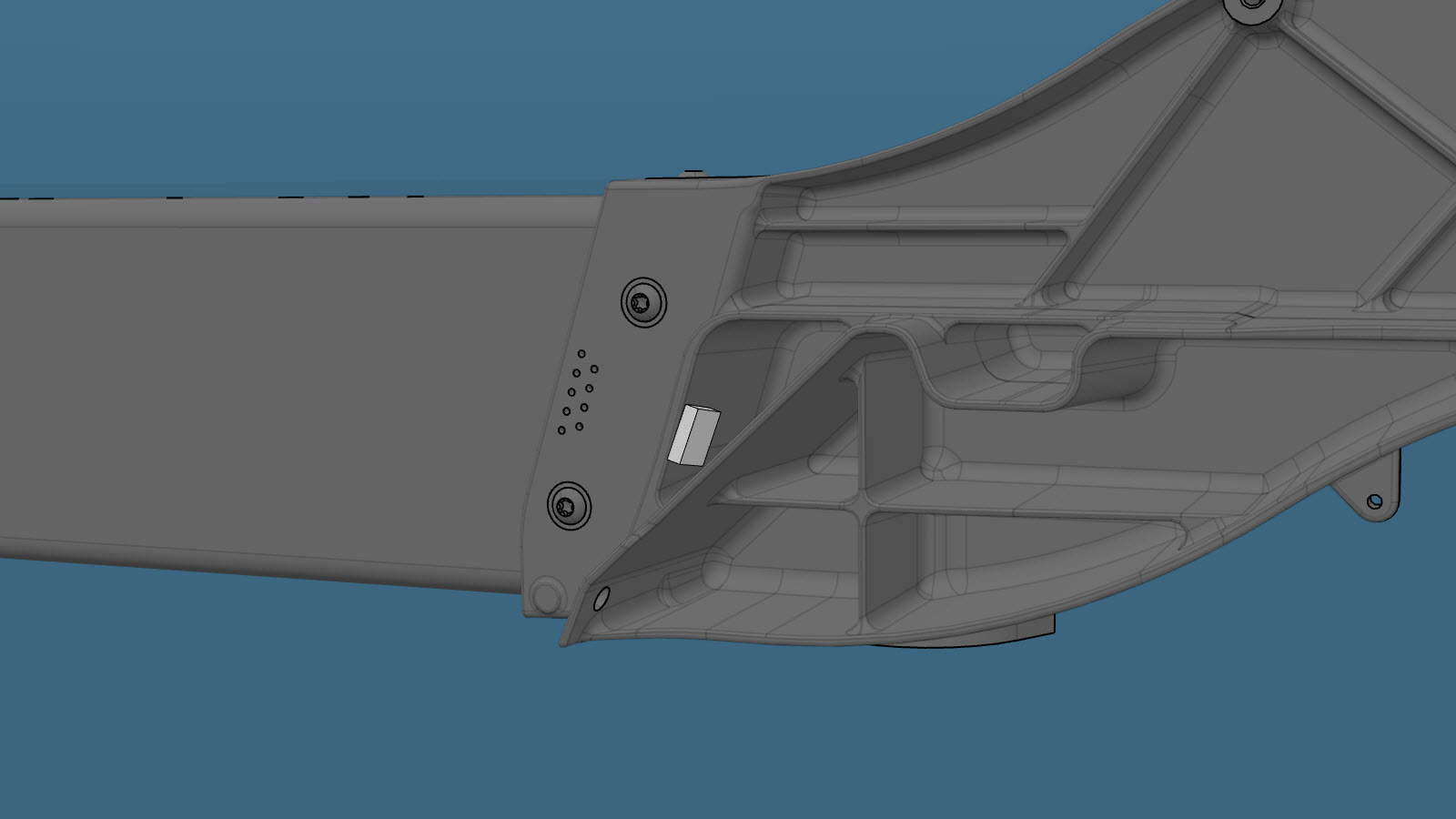

使用结构型粘合剂将螺母固定在后节点内侧的适当位置。

注
必要时打磨螺母边缘，使其与安装位置齐平。

螺母

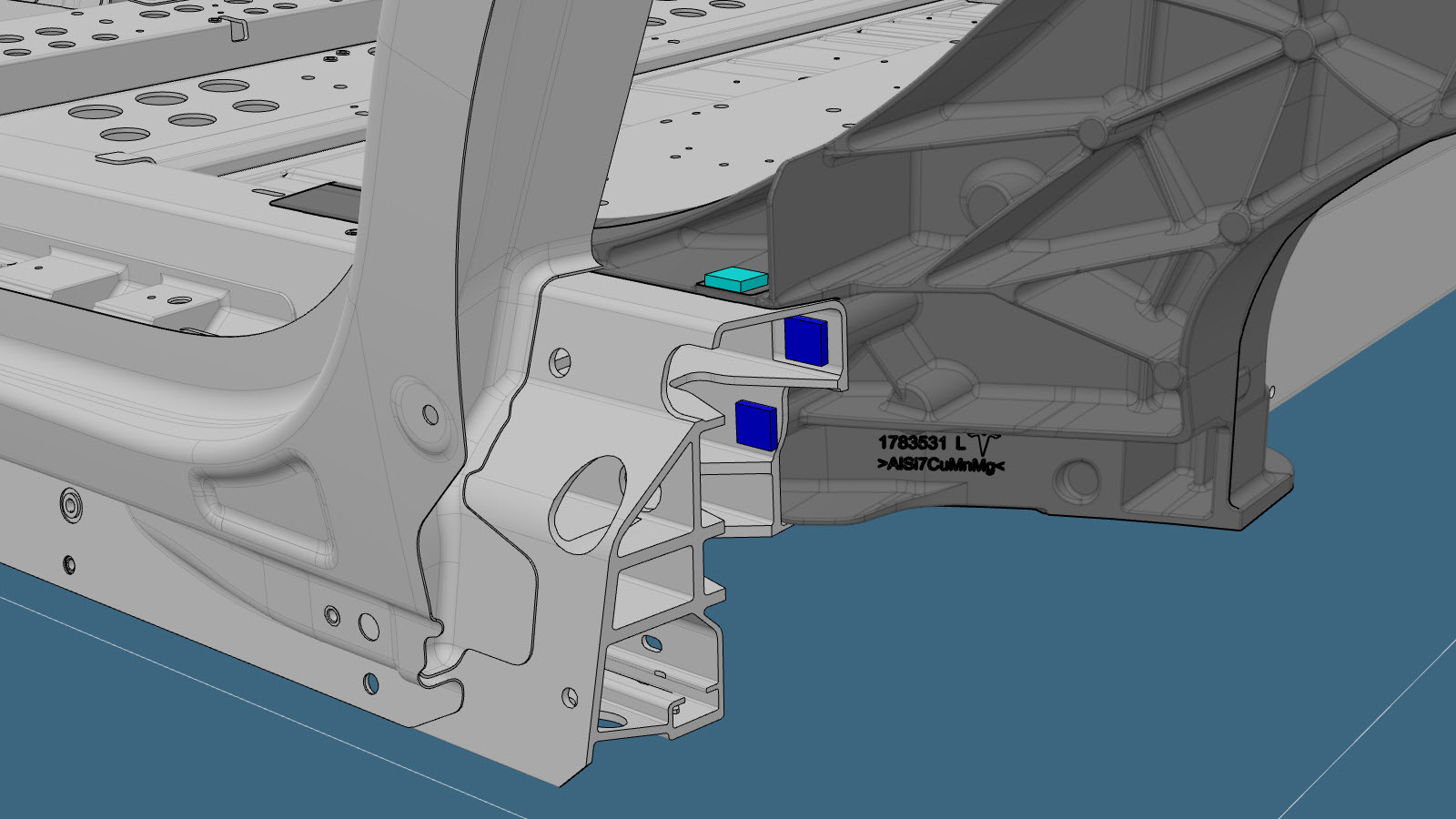

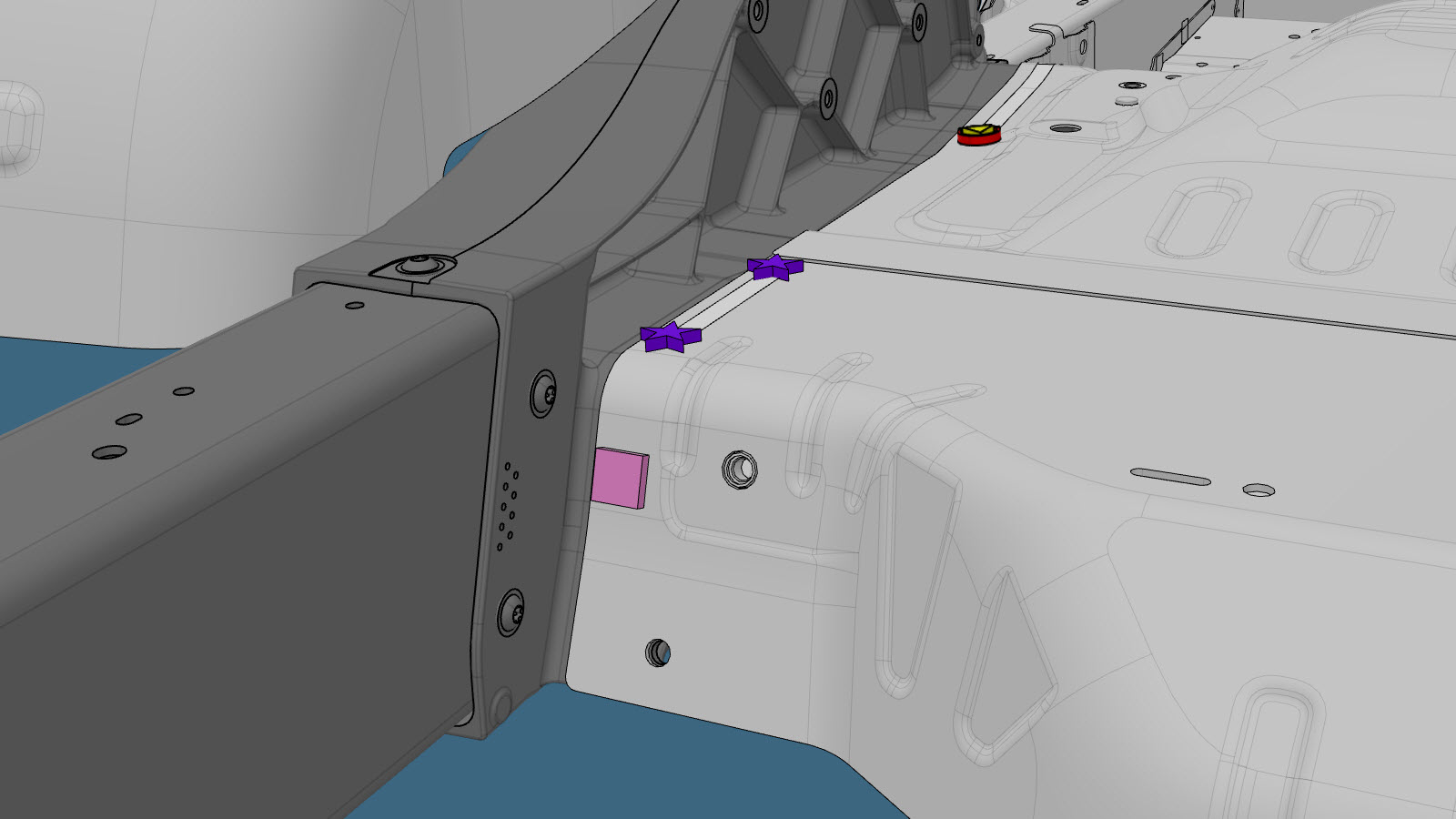

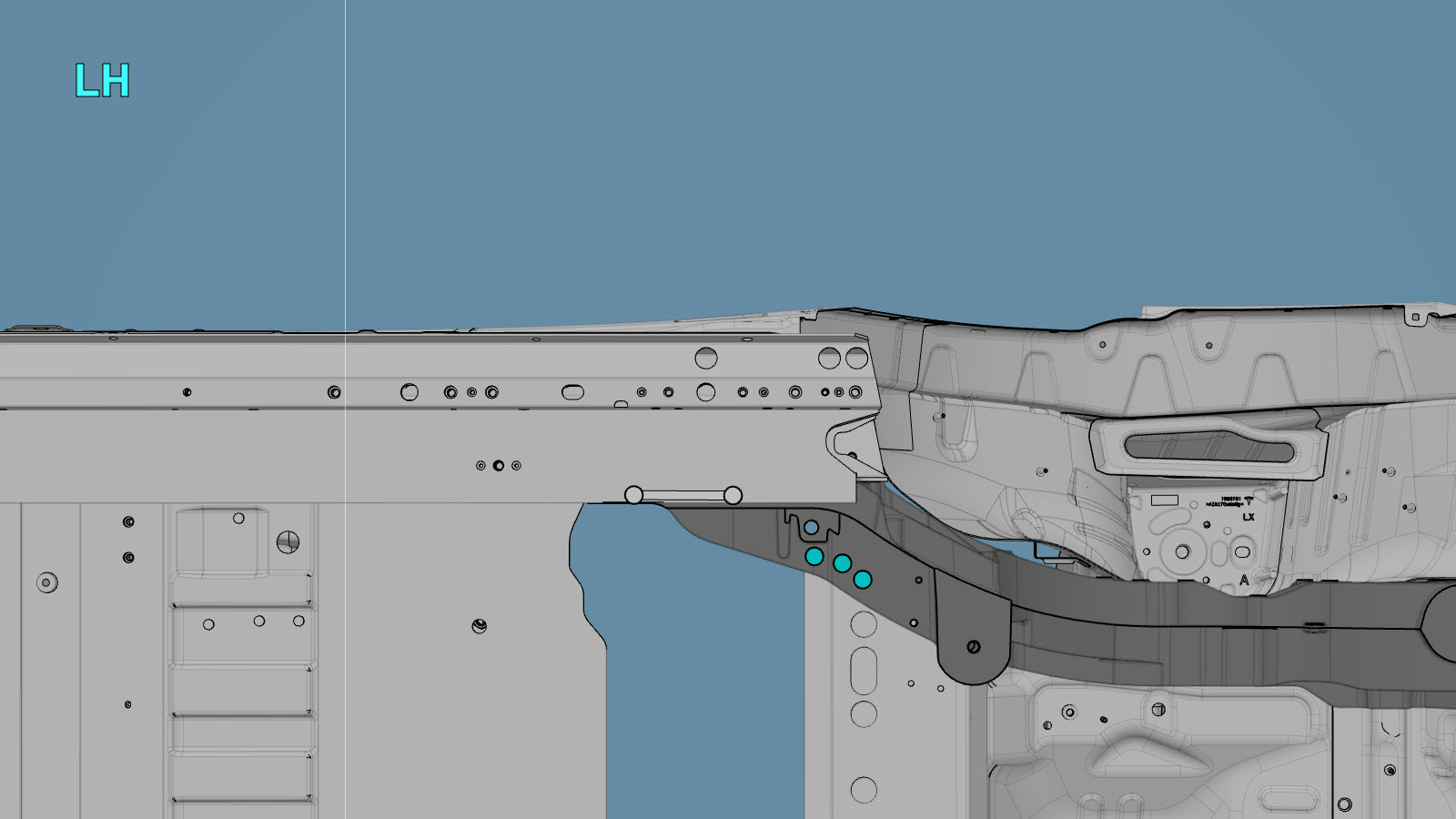

准备安装。
注
红色 X 表示此处工厂安装的紧固件未进行更换。

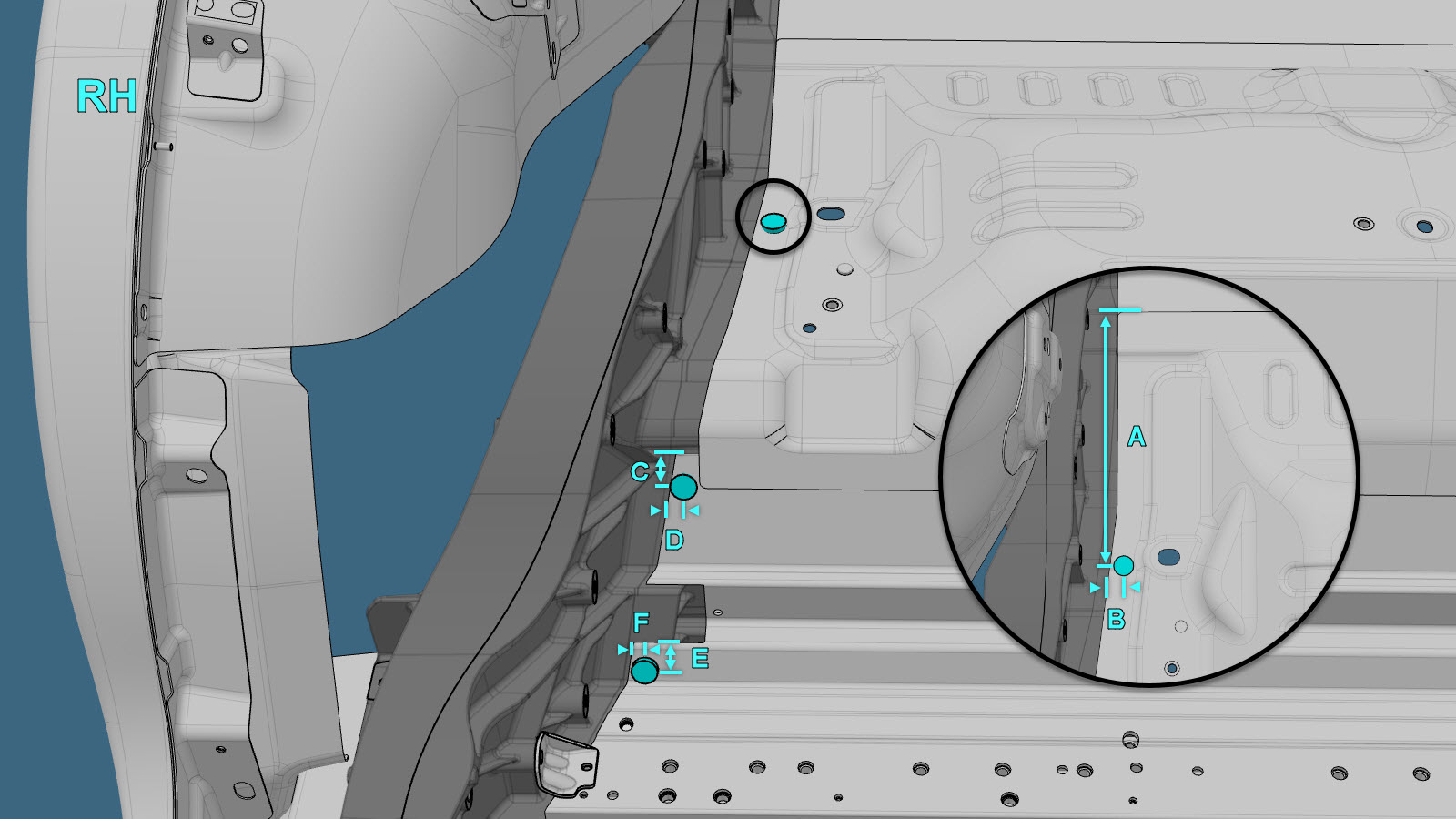

或高强度结构型铆钉，6.5 毫米
- A = 260 毫米
- B = 15 毫米
- C = 24 毫米
- D = 9 毫米
- E = 21 毫米
- F = 11 毫米

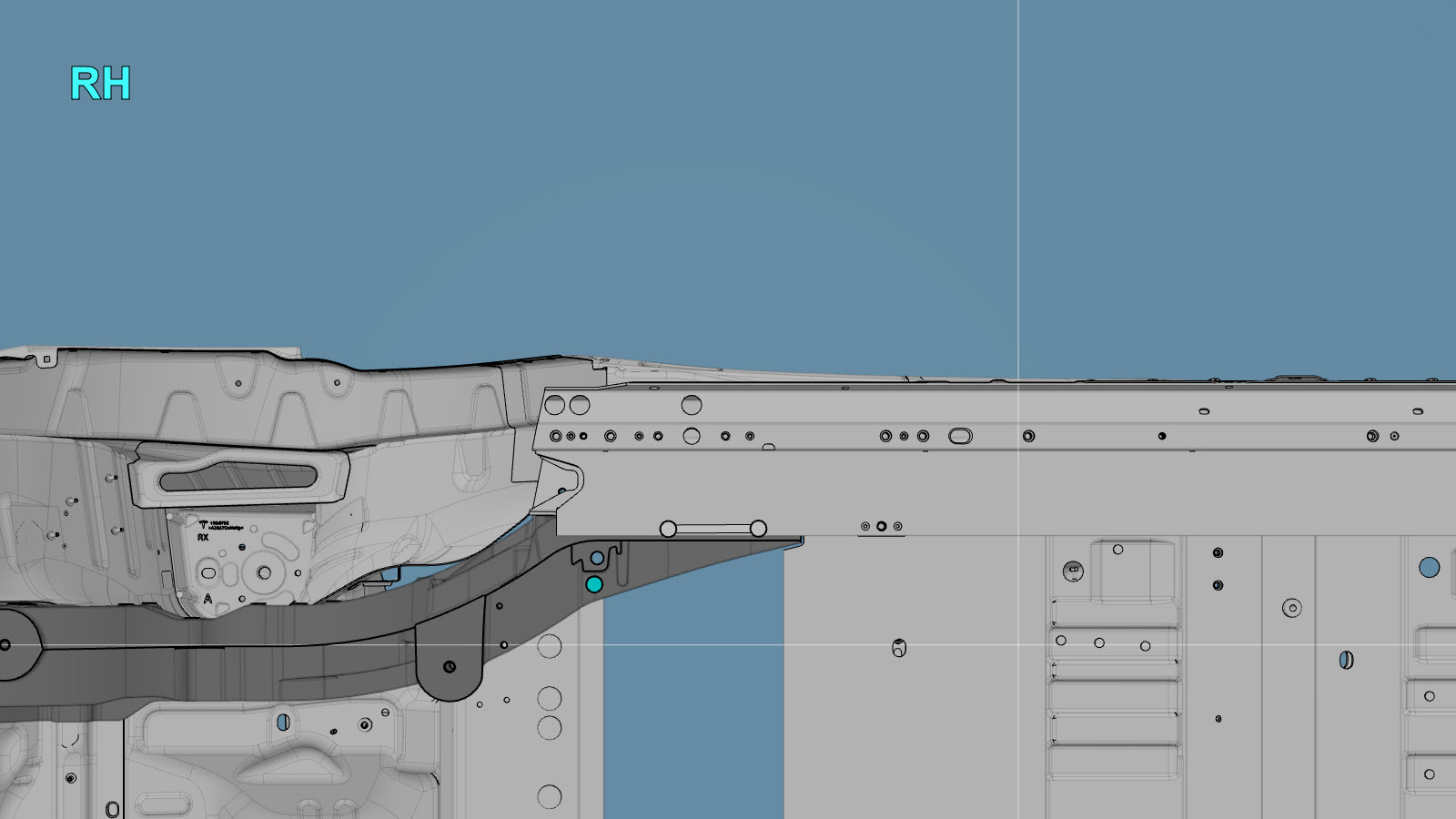

或结构型沉头铆钉，6.5 毫米

或六角头螺栓
注

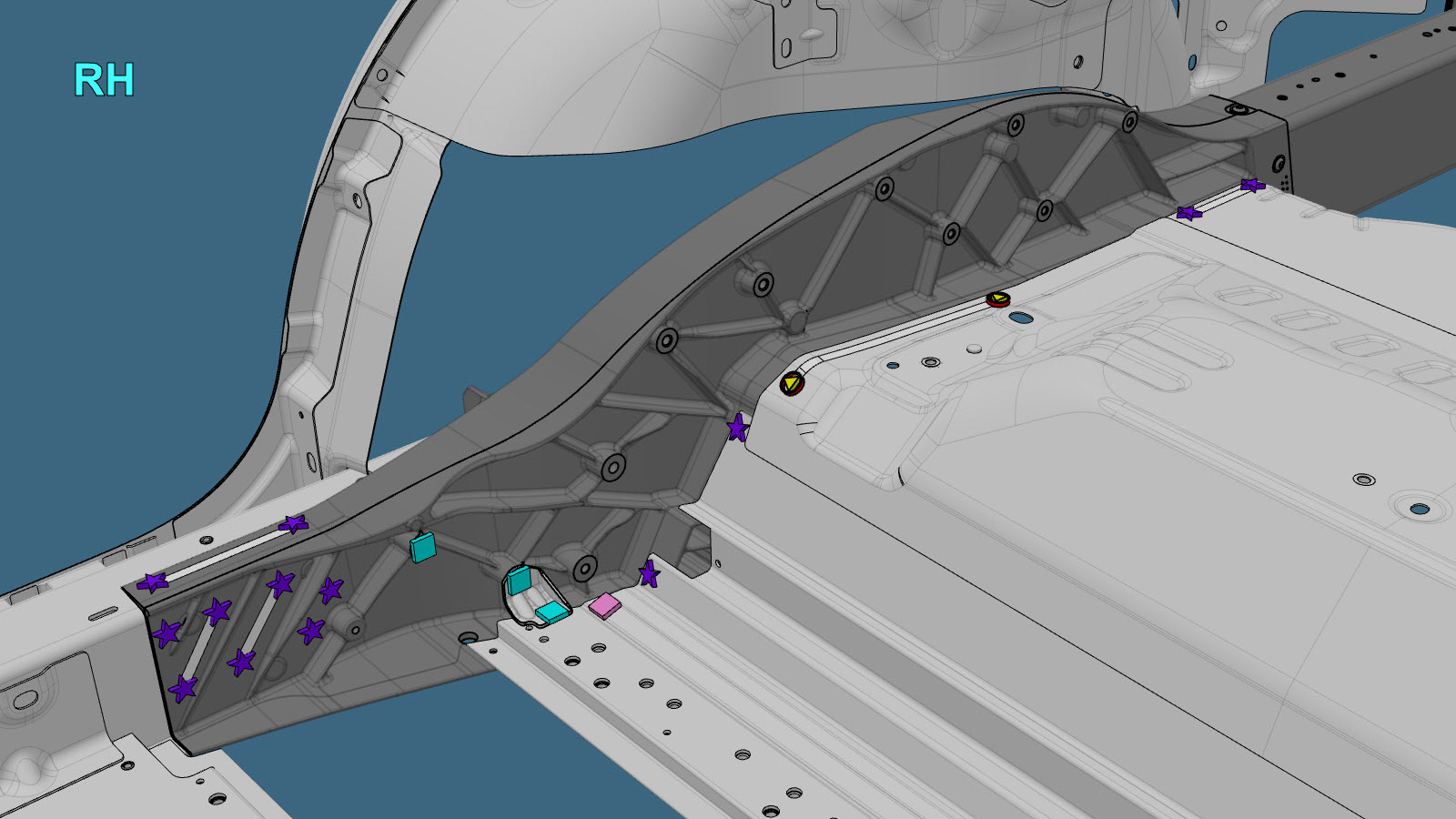

在红色圆圈标出的位置安装 M8x27 螺栓（Tesla 零件号 1621820-00-A）。

注

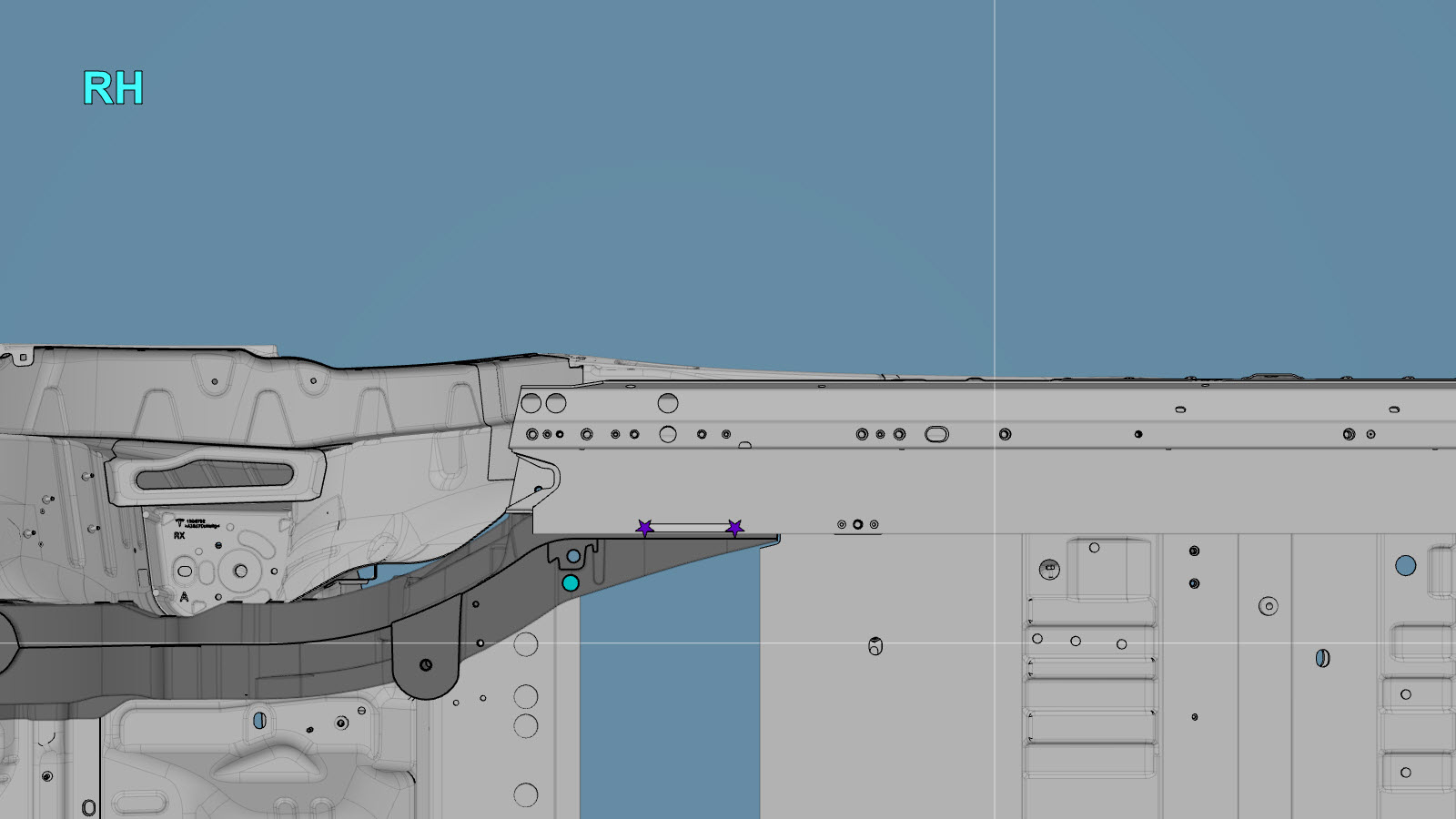

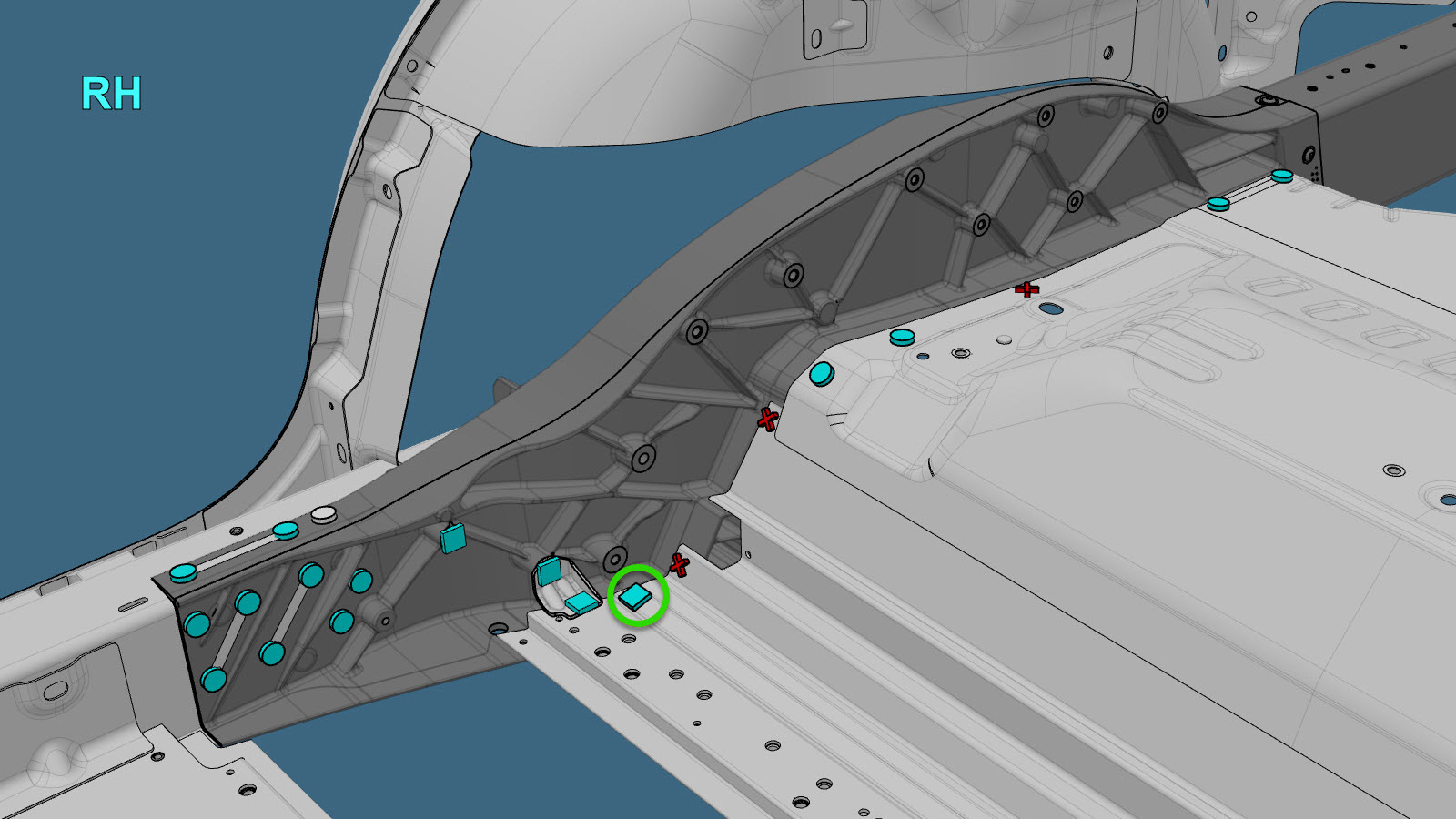

在绿色圆圈标出的位置安装一个 M8-1.25x22 螺栓（Tesla 零件号 1552447-00-A）。

或梅花头螺栓
在车辆接合面以及新部件上涂抹结构型粘合剂。
安装新部件。
按如下所示拧紧螺栓：
- 六角头 M8x27 螺栓零件号 1621820-00-A：20 Nm。
- 六角头 M6x19 螺栓零件号 1454541-00-A：11 Nm。
- 六角头 M8x50 螺栓零件号 1046838-00-A：24 Nm。
- 六角头 M8x20 螺栓零件号 1007580-00-A：25 Nm。
- 六角头 M10x23 螺栓零件号 1111154-00-B：30 Nm。
- 六角头 M8x22 螺栓零件号 1552447-00-A：25 Nm。
- 内梅花头螺栓（全部）：24 Nm。
安装后节点上部加固件（前）。
安装后节点上部加固件（后）。
安装后扭矩盒下部加固件。
安装行李箱导雨板（2024 年 5 月 21 日之前生产的车辆）。
安装后行李箱底板（2024 年 5 月 21 日之前生产的车辆）。
安装后行李箱底板加长件。
安装后节点外加固件。
安装后减震塔加固件。
安装后面板（2024 年 5 月 21 日之前生产的车辆）。
安装第二排座椅底板。
执行任何必要的维修后操作。
