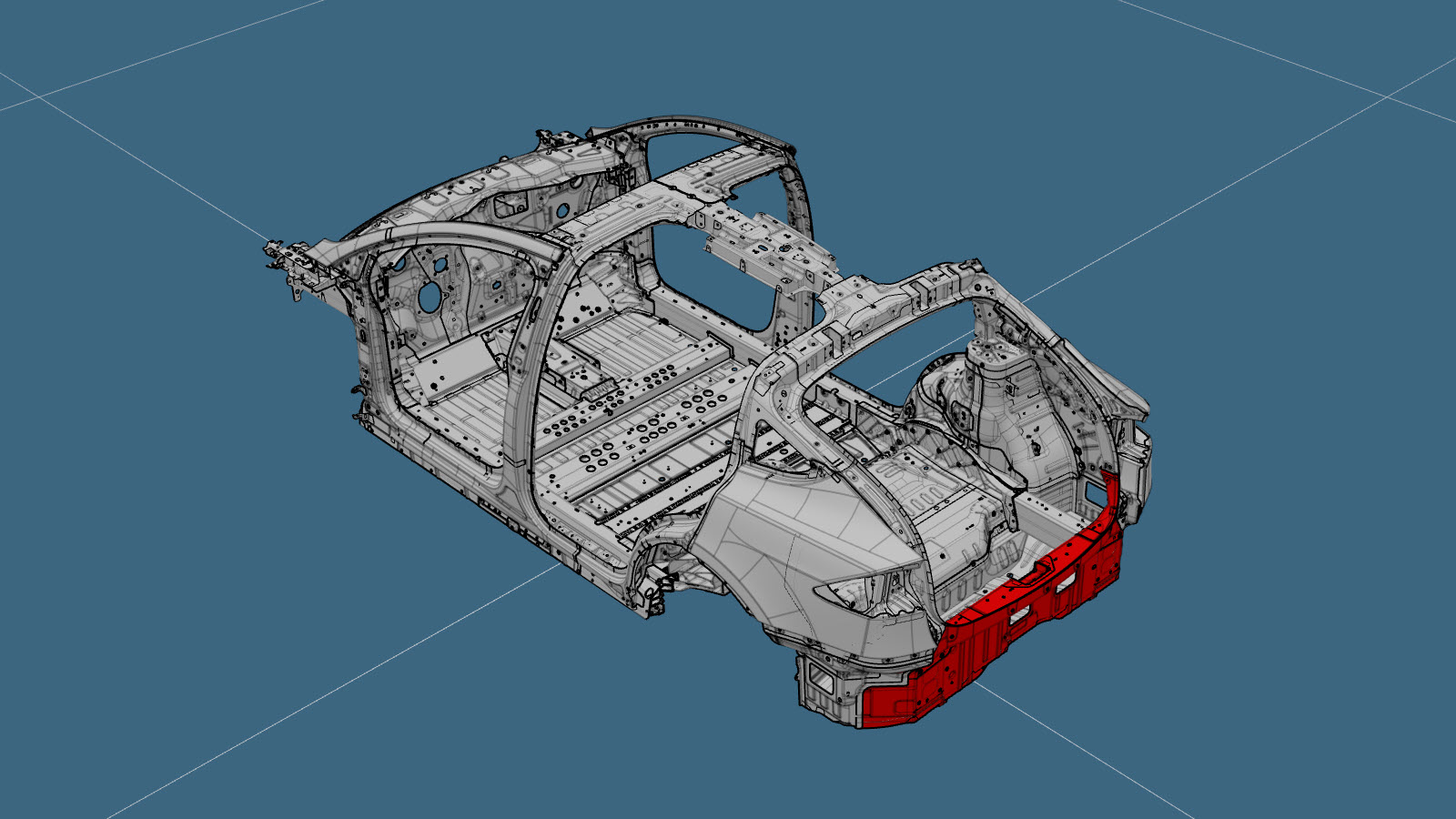

后面板（2024 年 5 月 21 日之后生产的车辆）

零件清单

数量 描述 图片/备注
1 REAR BODY PANEL ASSEMBLY（后面板总成）
36 结构型灯笼铆钉，6.5 毫米
2 流型铆钉 S18
2 流型铆钉 S28
2 流型铆钉 S38
8 螺栓 ，HF, M10-1.5x35,[109],ZNFL,SMAT Tesla 零件号 1044009-00-A。
8 螺母 , M10x1.5 Tesla 零件号 1047337-00-A。
8 垫圈 Tesla 零件号 1079620-00-B。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸原装部件。

    或 六角头螺栓

    螺母

    或 原厂 SPR

    或 原厂点焊焊缝

    或 钻透原厂点焊焊缝
    Informational PurposesAn informational icon, calling your attention
    注
    钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊。
  2. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    红色 X 表示此处工厂安装的紧固件未进行更换。

    或 流型铆钉，S18

    或 流型铆钉，S28

    或 流型铆钉，S38

    或 结构型灯笼铆钉，6.5 毫米

    或 六角头螺栓

    螺母

  3. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  4. 安装新部件。
    将这些螺母拧紧至 50 Nm。
  5. 执行任何必要的维修后操作。
