围护侧板总成
校正代码：
10101022702
注意：除非本程序中有明确规定，否则上述校正代码涵盖执行本程序（包括关联碰撞维修程序）所需的所有碰撞维修工作。除非明确要求，否则请勿堆叠碰撞维修校正代码。添加执行此程序所需的任何关联机械程序。
维修信息
- 在开始本程序之前，请查看所有碰撞维修一般实践和安全文档并佩戴适当的 PPE（个人防护装备）。
- 执行本程序时，请将车辆正确固定到车架工作台上。
零件清单
| 数量 | 描述 | 图片/备注 |
|---|---|---|
| 1 | Asy-CrossMember ToeBoard（围护侧板总成） | |
| 1 | 围护侧板 NVH 挡板 - LH | Tesla 零件号 1622950-00-A。 |
| 1 | 围护侧板 NVH 挡板 - RH | Tesla 零件号 1622951-00-A。 |
| 11 | 高强度结构型铆钉，6.5 毫米 | |
| 9 | 结构型灯笼铆钉，6.5 mm | |
| 2 | 沉头铆钉，4.8 毫米长款 | |
| 8 | 结构型沉头铆钉，6.5 mm | |
| 2 | 结构型法兰铆钉 | |
| 3 | 螺栓，内六角梅花头 ，M8x34 | Tesla 零件号 1022448-00-A。 |
如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。
维修程序
-
拆下减震塔总成（前部）。
-
拆下整流罩侧面。
-
拆下门槛（整体）。
-
拆卸原装部件。
-

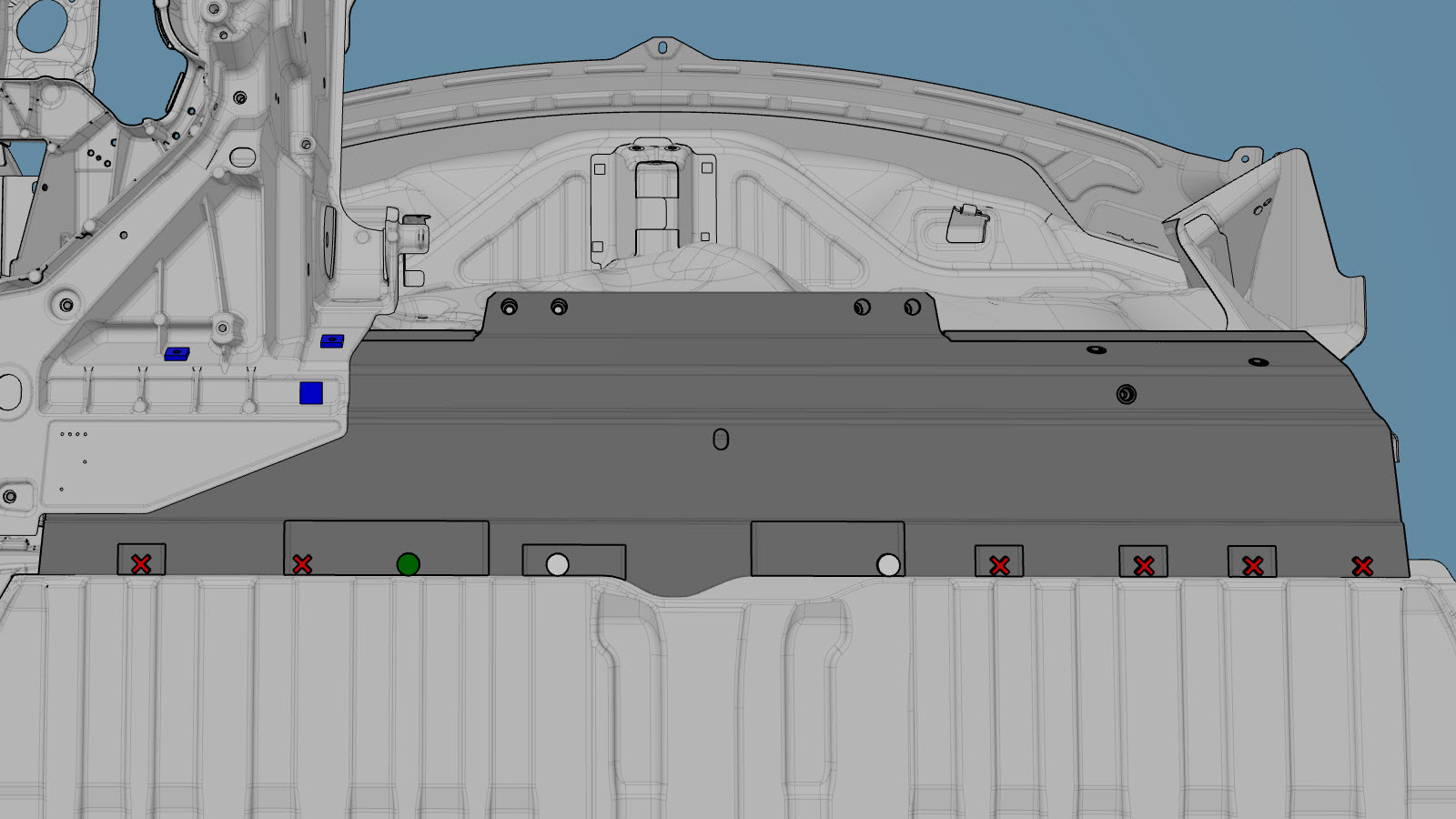

准备安装。
或 高强度结构型铆钉，6.5 毫米
- A = 12 毫米
- B = 53 毫米
- C = 10 毫米
- D = 31 毫米
- G = 15 毫米
- H = 20 毫米
- I = 44 毫米
或 结构型灯笼铆钉，6.5 毫米- E = 14 毫米
- F = 252 毫米
或 结构型沉头铆钉，6.5 毫米- J = 10 毫米
- K = 52 毫米
- L = 198 毫米
- M = 409 毫米
- N = 279 毫米
- O = 181 毫米
- P = 82 毫米
或 梅花头螺栓
- 在车辆接合面以及新部件上涂抹结构型粘合剂。
-
将 NVH 挡板安装在围护侧板总成中。
-
安装新部件。
将所有螺栓拧紧至 30 Nm。
-
安装减震塔总成（前部）。
-
安装整流罩侧面。
-
安装门槛（整体）。
- 执行任何必要的维修后操作。
