后节点（整体）

零件清单

数量 描述 图片/备注
1 ASY-MEMBER RAIL RR（后节点 – 整体）
LH：23

RH：22

 高强度结构型铆钉，6.5 毫米
6 结构型沉头铆钉，6.5 毫米
1 螺栓 , M8x20 Tesla 零件号 1007580-00-A。
1 螺栓 , M8x50 Tesla 零件号 1046838-00-A。
1 螺栓 , M8x27 Tesla 零件号 1621820-00-A。
1 螺栓 , M8x20 Tesla 零件号 1048470-00-A。
2 螺栓，内六角梅花头 , M8x20 Tesla 零件号 1014747-00-B。
2 螺母 , M8-1.25,HF,Steel[10],ZnAl,BLACK Tesla 零件号 1006628-00-A。

如需订购零件，请参阅零件目录，输入需维修车辆 VIN，查找车辆正确零件（以及零件号）。或者，也可以在零件目录中搜索，查找车辆专用零件。

维修程序

  1. 拆卸第二排座椅底板。
  2. 拆下后面板。
    根据车辆生产日期，使用适当的程序拆下后面板：
  3. 拆下后行李箱底板。
    根据车辆生产日期，使用适当的程序拆下后行李箱底板：
  4. 拆下后行李箱导雨板。
    根据车辆生产日期，使用适当的程序拆下后行李箱导雨板：
  5. 拆卸后节点上部加固件（前）。
  6. 拆卸后节点上部加固件（后）。
  7. 拆卸后扭矩盒下部加固件。
  8. 拆卸后行李箱底板加长件。
  9. 拆卸后节点外加固件。
  10. 拆卸后减震塔加固件。
  11. 拆卸原装部件。

    或 原厂点焊焊缝

    或 RIVTAC

    或 原厂结构型铆钉

    或 六角头螺栓

    或 梅花头螺栓

    原厂 BOM

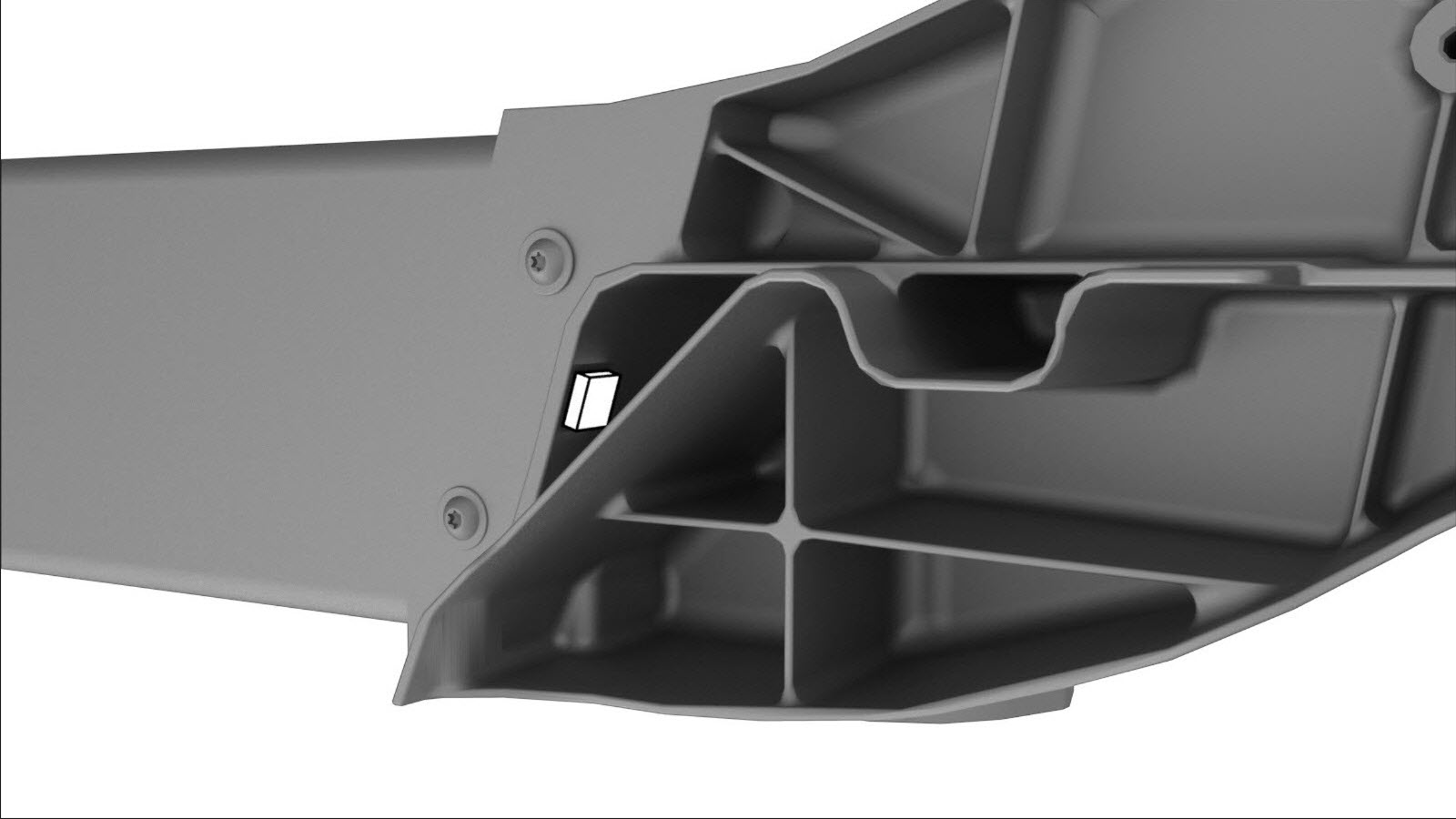

  12. 使用结构型粘合剂将螺母固定在后节点内侧的适当位置。
    Informational PurposesAn informational icon, calling your attention
    注
    必要时打磨螺母边缘，使其与安装位置齐平。

    螺母

  13. 准备安装。
    或 高强度结构型铆钉，6.5 毫米
    • A = 260 毫米。
    • B = 15 毫米。
    • C = 24 毫米。
    • D = 9 毫米。
    • E = 12 毫米。
    • F = 11 毫米。

    或 结构型沉头铆钉，6.5 毫米

    或 六角头螺栓

    或 梅花头螺栓

  14. 在车辆接合面以及新部件上涂抹结构型粘合剂。
  15. 安装新部件。

    按如下所示拧紧螺栓：

    • 六角头 M8x27 螺栓零件号 1621820-00-A：24 Nm。
    • 六角头 M8x50 螺栓零件号 1046838-00-A：24 Nm。
    • 六角头 M8x20 螺栓零件号 1007580-00-A：25 Nm。
    • 内梅花头螺栓（全部）：24 Nm。
  16. 安装后节点上部加固件（前）。
  17. 安装后节点上部加固件（后）。
  18. 安装后扭矩盒下部加固件。
  19. 安装后行李箱导雨板。
    使用适当的程序安装后行李箱导雨板：
  20. 安装后行李箱底板。
    使用适当的程序安装后行李箱底板：
  21. 安装后行李箱底板加长件。
  22. 安装后节点外加固件。
  23. 安装后减震塔加固件。
  24. 安装后面板。
    使用适当的程序安装后面板：
  25. 安装第二排座椅底板。
  26. 执行任何必要的维修后操作。
