A필러 외측
수리 정보
- 이 문서의 A필러 외측 구획 설명 부분에서 참조된 절단선이 사용되는 경우 차체 측면 외측 어셈블리는 개별 부분으로 또는 부분 조합으로 교체할 수 있습니다.
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
이 문서 사용
- A필러 외측 구획 설명 A필러 외측의 손상된 부분을 교체하거나 차량 구조상 하부에 있는 부품에 접근하기 위해 필요한 경우, A필러 외측을 적절히 구획할 위치와 방법에 대한 정보를 제공합니다. 구획 설명을 사용하여 해당 수리 작업의 필요에 따라 A필러 외측을 적절히 구획할 위치를 결정하십시오.참고볼트 구멍 위치로부터의 측정값은 구획 설명에서 달리 명시하지 않는 한 기준 구멍의 중심으로부터의 측정값입니다.
- 이 문서의 수리 절차 부분에는 전체 A필러 외측을 교체하는 데 필요한 정보가 포함되어 있습니다. A필러 외측의 일부분(전체 A필러 외측이 아니라)을 교체할 경우, 각 단계의 관련 부분을 사용하여 필요한 부품과 패스너 및 수리를 완료하는 데 필요한 단계를 결정하십시오.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|
| 전체 A필러 외측을 교체하는 경우: 1 A필러 외측의 일부분을 교체하는 경우: 2 |

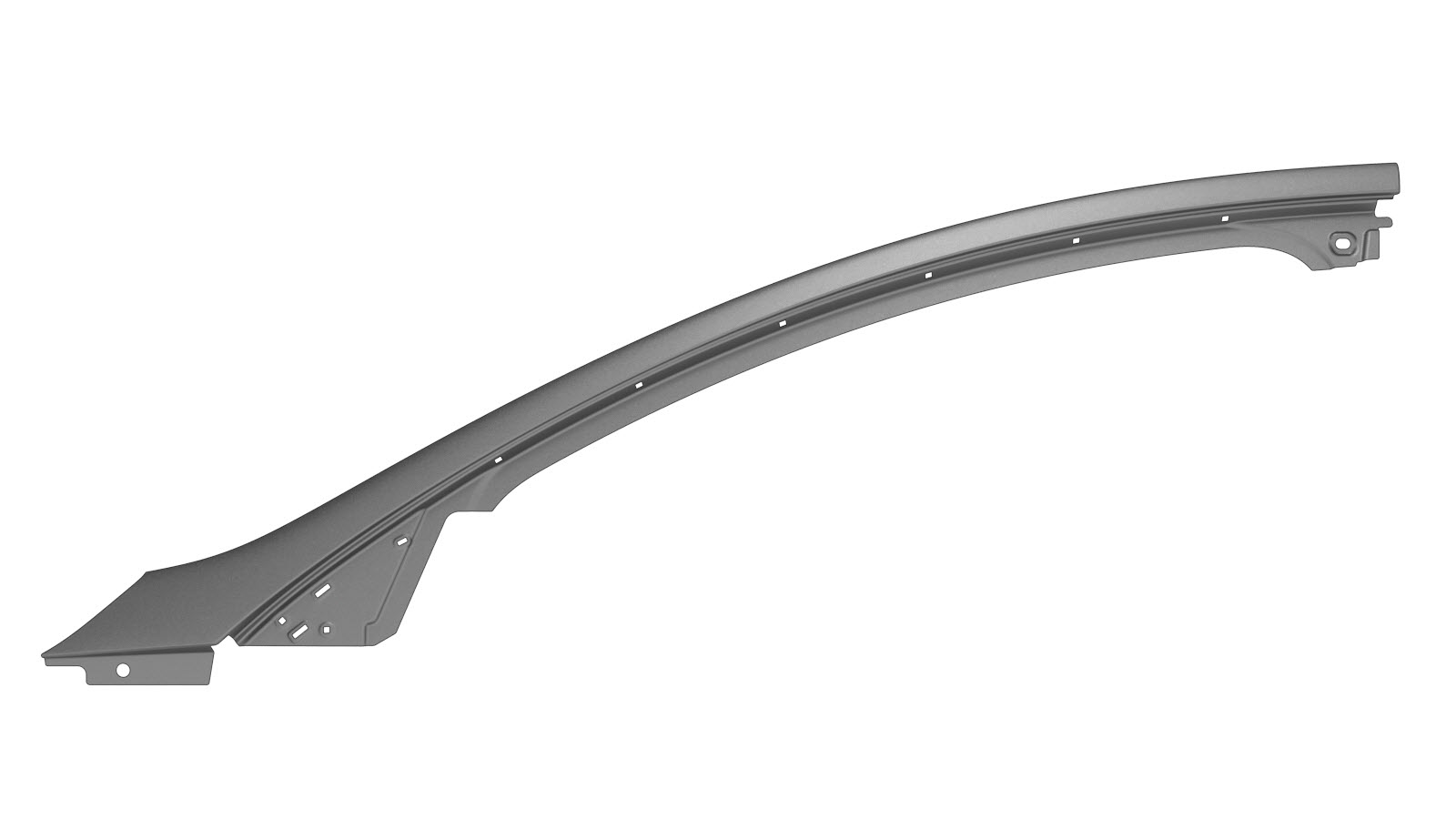

ASY, A-PILLAR OTR, SVC (A필러 외측) |
|
| 2 |
카운터싱크 리벳, 4.8mm 짧은 길이
|
|
| 5 |
리벳, 4.8mm
|
|
| 4 |
플로우 폼 리벳 S28
|
|
| 13 |
플로우 폼 리벳 S38
|
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
A필러 외측 구획 설명
| A필러 외측 구획 분할 | |
|---|---|
| A필러 외측(전체) | A필러 외측 구획 |
|
|
|
|
또는 전체 A필러 외측을 교체하는 대신, 이 문서에서 설명된 절단 선을 활용해 전체 A필러 외측의 일부분을 사용하는 방법으로 상단 또는 하단 부분을 교체할 수 있습니다. |
|

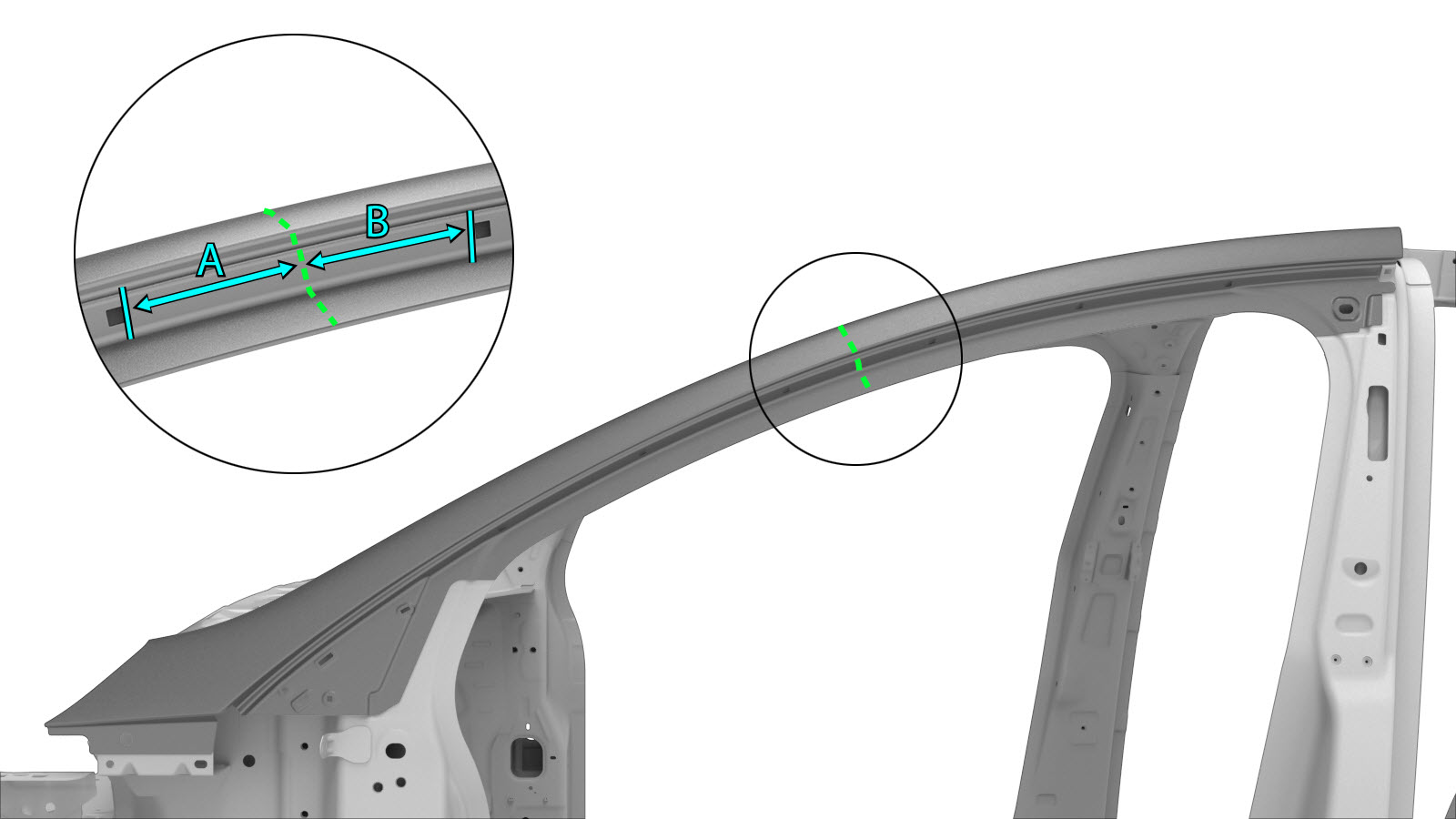

| A필러 외측 구획 설명 | |
|---|---|
|
참고 만약 맞대기 접합부 뒤에 사용할 공간이 있다면 뒷받침판을 만들어 장착합니다.
|
|
수리 절차
- A필러 외측의 일부분을 교체하는 경우: A필러 외측 구획 설명에 설명된 대로 절단 선을 표시합니다.
-
기존 구성품을 탈거합니다.
또는
공장 출고 스폿 용접
또는
공장 출고 SPR
- A필러 외측의 일부분을 교체하는 경우: A필러 외측 구획 설명에서 설명한 대로 뒷받침판을 만들어 장착합니다.
-
장착을 준비합니다.
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
- 새 구성품을 장착합니다.
-
A필러 외측의 일부분을 교체하는 경우:
두 부분 사이 맞대기 접합부를 GMA 용접합니다.
GMA 용접
경고개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.경고차량 충돌 시 안전성을 유지하려면 승인된 용접 와이어 및 승인된 GMA 용접기만 사용하여 Tesla 차량을 GMA 용접하십시오. 승인된 GMA 용접기 및 용접 와이어에 대한 정보는 승인된 가스 금속 아크(GMA) 용접기 및 용접 와이어을(를) 참조하십시오.경고차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.참고GMA 용접을 하기 전, 동일한 게이지와 동일한 종류의 재료로 테스트 용접을 하여 용접 장비 설정이 연결부 형성에 양호한지 확인합니다. - 필요한 수리 후 작업을 수행합니다.
