쿼터 내측 부분(LH) – 2017년 10월 3일 이후에 중국용으로 제조된 차량

수리 정보

이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.

부품 목록


수량	설명	이미지/비고
1	MX ASY - REAR QUARTER INNER PNL CHINA(쿼터 내측 – LH – 2017년 10월 3일 이후에 중국용으로 제조된 차량)
19	구조용 벌브 리벳, 6.5mm

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

쿼터 외측 – 중국용으로 제조된 차량을(를) 탈거합니다.
후면 휠 아치의 필요한 부분을 탈거합니다.
기존 구성품을 탈거합니다.

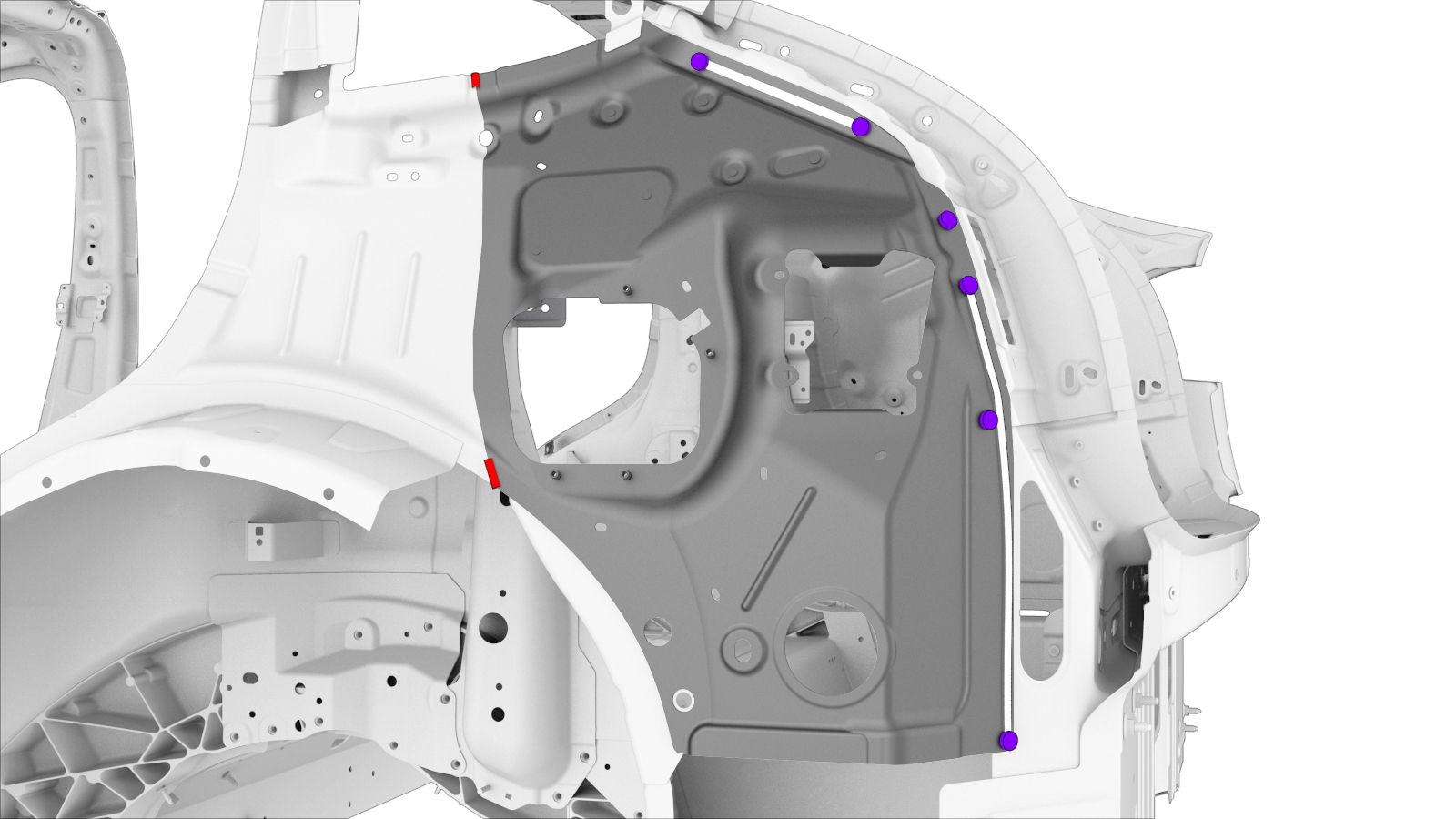

또는 공장 출고 스폿 용접
- A = 5mm.
- B = 30mm.
- C = 15mm.
참고
측정을 위해 사용했던 스폿 용접을 제거하지 마십시오. 대신 표시된 스폿 용접의 후면으로 15mm를 절단합니다.
절단선

참조선/참조점
새 쿼터 내측 서비스 부품을 절단하여 새 구성품을 만듭니다.
참고
기본 부품의 탈거한 부분을 템플릿으로 사용하여 서비스 부품을 기존 부품의 탈거한 부분보다 30mm 길게 절단합니다. 이 추가적인 30mm가 아직 차량에 있는 구성품과의 중첩 연결부를 만들어 냅니다.

절단선

참조선/참조점
- B = 30mm.
참고
새 구성품이 장착될 상단 전면 영역에서 필요에 따라 새 구성품을 잘라내어 양호한 맞대기 접합부를 만듭니다.
장착을 준비합니다.
또는 구조용 벌브 리벳, 6.5mm
- A = 5mm.
- C = 15mm.
- D = 40mm.
- E = 94mm.
GMA 용접
차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
새 구성품을 장착합니다.
GMA 용접을 수행합니다.
GMA 용접
경고
개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.

경고
차량 충돌 시 안전성을 유지하려면 승인된 용접 와이어 및 승인된 GMA 용접기만 사용하여 Tesla 차량을 GMA 용접하십시오. 승인된 GMA 용접기 및 용접 와이어에 대한 정보는 승인된 가스 금속 아크(GMA) 용접기 및 용접 와이어을(를) 참조하십시오.

경고
차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.

참고
GMA 용접을 하기 전, 동일한 게이지와 동일한 종류의 재료로 테스트 용접을 하여 용접 장비 설정이 연결부 형성에 양호한지 확인합니다.
후면 휠 아치의 필요한 부분을 장착합니다.
쿼터 외측 – 중국용으로 제조된 차량을(를) 장착합니다.
필요한 수리 후 작업을 수행합니다.
