후면 노드(전체)

부품 목록

수량 설명 이미지/비고
1 MODEL X, ASY-MEMBER RAIL RR(후면 노드 – 전체)
1 MX REINF-RR TORQUE BOX LWR(후면 하단 토크 박스 보강재)
LH 구성품: 24

RH 구성품: 26

 고강도 구조용 리벳, 6.5mm
3 구조용 카운터싱크 리벳, 6.5mm
1 볼트, 육각 헤드 , M8x20 Tesla 부품 번호 1007580-00-A.
1 볼트, 육각 헤드 , M8x50 Tesla 부품 번호 1046838-00-A.
2 볼트, 별 모양 헤드 , M8x20 Tesla 부품 번호 1014747-00-B.
LH 구성품: 11

RH 구성품: 8

 볼트, 별 모양 헤드 , M8-1.25X16 Tesla 부품 번호 1008833-01-A.
LH 구성품: 11

RH 구성품: 8

 너트 , M8-1.25,HF,STEEL[10],ZNAL,BLACK Tesla 부품 번호 1006628-01-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 후면 시트 플로어 패널 부분을(를) 탈거합니다.
  2. 후면 패널 어셈블리을(를) 탈거합니다.
  3. 후면 노드 내측 보강재(전면)을(를) 탈거합니다.
  4. 후면 노드 내측 보강재(후면)을(를) 탈거합니다.
  5. 후면 트렁크 플로어 패널 익스텐션을(를) 탈거합니다.
  6. 후면 노드 외측 보강재을(를) 탈거합니다.
  7. 후면 쇼크 타워 보강재을(를) 탈거합니다.

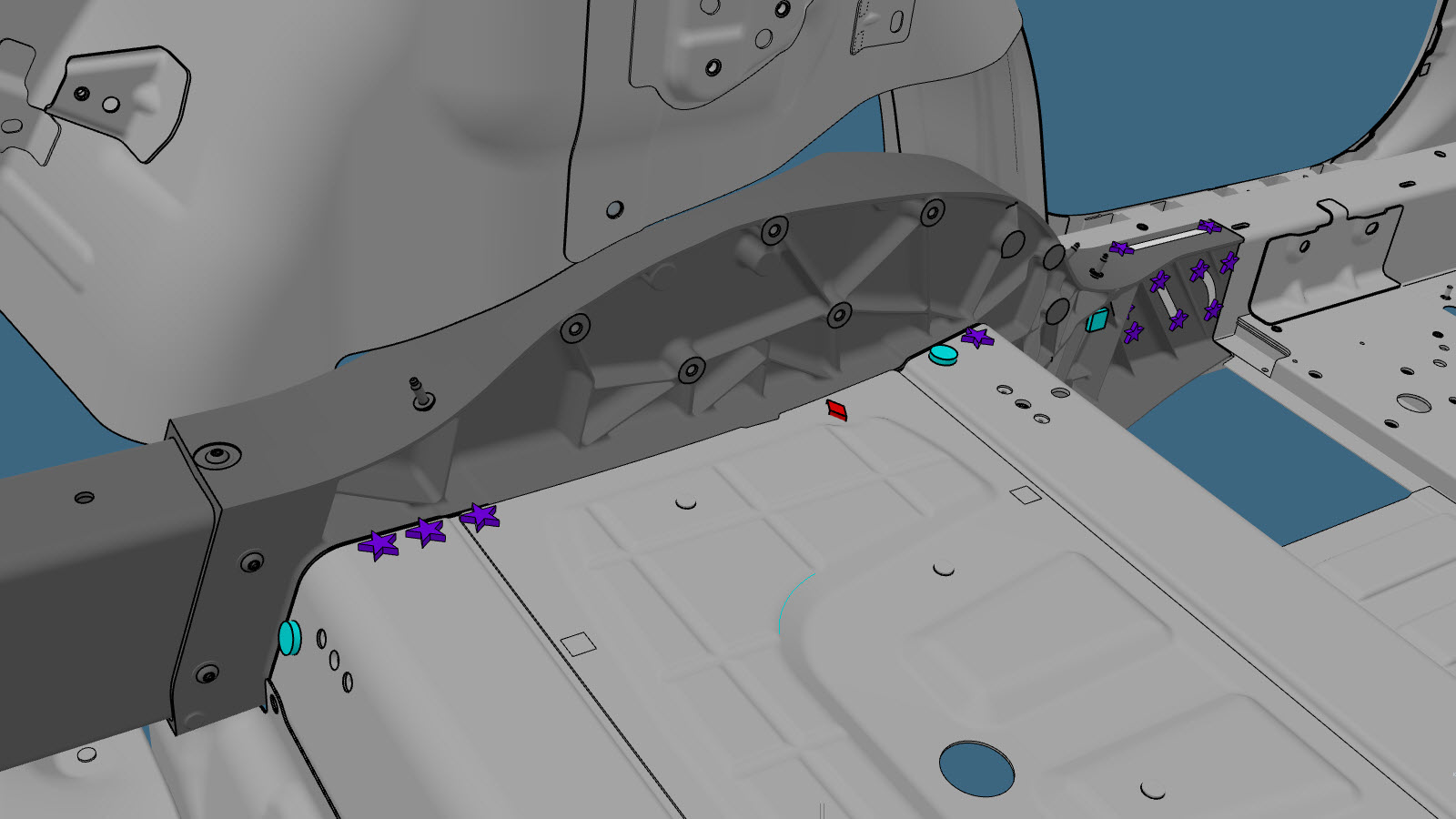

  8. 후면 하단 토크 박스 보강재를 탈거합니다.

    또는 공장 출고 구조용 리벳

  9. 기존 구성품을 탈거합니다.
    또는 RIVTAC

    또는 공장 출고 구조용 리벳

    또는 볼트, 육각 헤드

    또는 볼트, 별 모양 헤드

    또는 공장 출고 SPR
    Informational PurposesAn informational icon, calling your attention
    참고
    2019년 9월 1일 이후에 제조된 차량의 LH 구성품에는 빨간색으로 표시된 영역의 SPR 대신 8mm 리벳이 있습니다.
  10. 구조용 접착제를 사용하여 후면 토크 박스 하부 크로스멤버와 새 후면 노드의 위치에 너트를 고정합니다.
    너트
    Informational PurposesAn informational icon, calling your attention
    참고
    필요한 경우 너트의 가장자리를 연마하여 장착 위치와 같은 높이로 만듭니다.
  11. 장착을 준비합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.

    또는 고강도 구조용 리벳, 6.5mm

    또는 구조용 카운터싱크 리벳, 6.5mm

    또는 볼트, 육각 헤드

    또는 볼트, 별 모양 헤드
    Informational PurposesAn informational icon, calling your attention
    참고
    LH 구성품에만 볼트 3개를 장착합니다.
    너트
    Informational PurposesAn informational icon, calling your attention
    참고
    필요한 경우 너트의 가장자리를 연마하여 장착 위치와 같은 높이로 만듭니다.
  12. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  13. 새 구성품을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    장착하기 전에 볼트에 나사 고정제를 도포합니다.

    모든 볼트 및 너트를 25Nm 토크로 조입니다.

    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    지정 토크로 조일 수 없을 경우, 새 후면 노드 어셈블리를 탈거하고 구조용 접착제를 사용하여 후면 노드 안쪽에서 파손되어 헐거워진 모든 너트를 다시 고정합니다.
  14. 후면 하단 토크 박스 보강재를 장착합니다.
    또는 볼트, 별 모양 헤드
    Informational PurposesAn informational icon, calling your attention
    참고
    장착하기 전에 볼트에 나사 고정제를 도포합니다.
    모든 볼트를 25Nm 토크로 조입니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    지정 토크로 조일 수 없을 경우, 새 후면 노드 어셈블리를 탈거하고 후면 토크 박스 하단 크로스멤버 안쪽에서 파손되어 헐거워진 모든 너트를 구조용 접착제로 다시 고정합니다.
  15. 후면 쇼크 타워 보강재을(를) 장착합니다.
  16. 후면 노드 외측 보강재을(를) 장착합니다.
  17. 후면 트렁크 플로어 패널 익스텐션을(를) 장착합니다.
  18. 후면 노드 내측 보강재(후면)을(를) 장착합니다.
  19. 후면 노드 내측 보강재(전면)을(를) 장착합니다.
  20. 해당 차량에 범퍼 플레이트 심이 장착된 경우: LH 및 RH 후면 범퍼 플레이트 심을(를) 장착합니다.
  21. 후면 패널 어셈블리을(를) 장착합니다.
  22. 후면 시트 플로어 패널 부분을(를) 장착합니다.
  23. 필요한 수리 후 작업을 수행합니다.
