스파인 어셈블리
교정 코드:
10102701902
바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차를 수행할 때 차량을 프레임 벤치에 올바르게 장착하십시오.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|

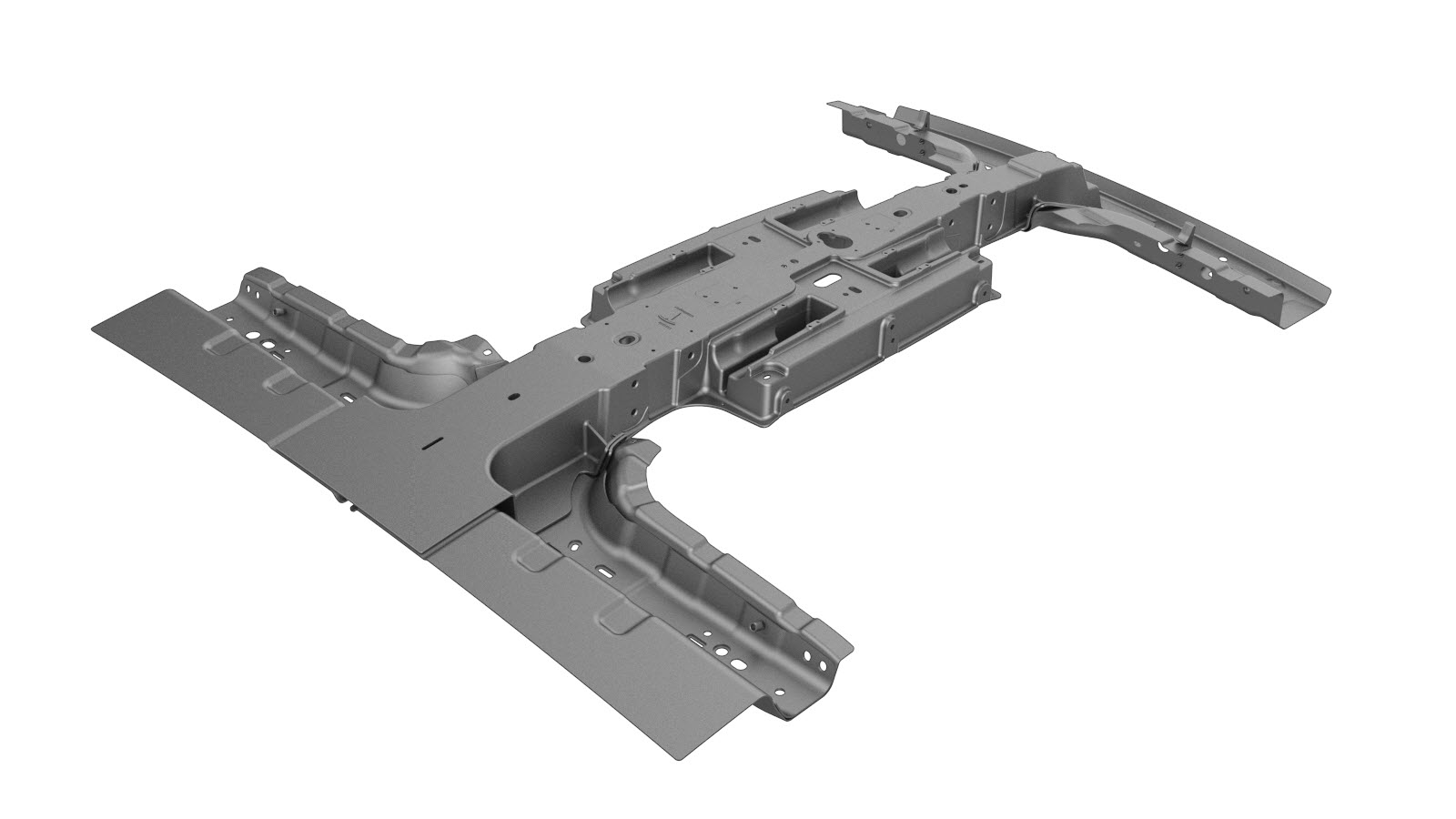

| 1 | CENTER SPINE ASSY-(2017년 11월 29일 이전에 제조된 차량용) CENTER SPINE ASSY-(2017년 11월 30일 또는 그 이후에 제조된 차량용) |
|
| 4 | 플로우 폼 리벳 S18 | Tesla 부품 번호 1069329-00-A. |
| 6 | 플로우 폼 리벳 S48 | Tesla 부품 번호 1069332-00-A. |
| 2 | 부틸 패치 | Tesla 부품 번호 1045194-00-A. |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
- B-필러 헤더 상단부의 항목을 탈거합니다.
- 후면 헤더 상단의 항목을 탈거합니다.
-
기존 구성품을 탈거합니다.

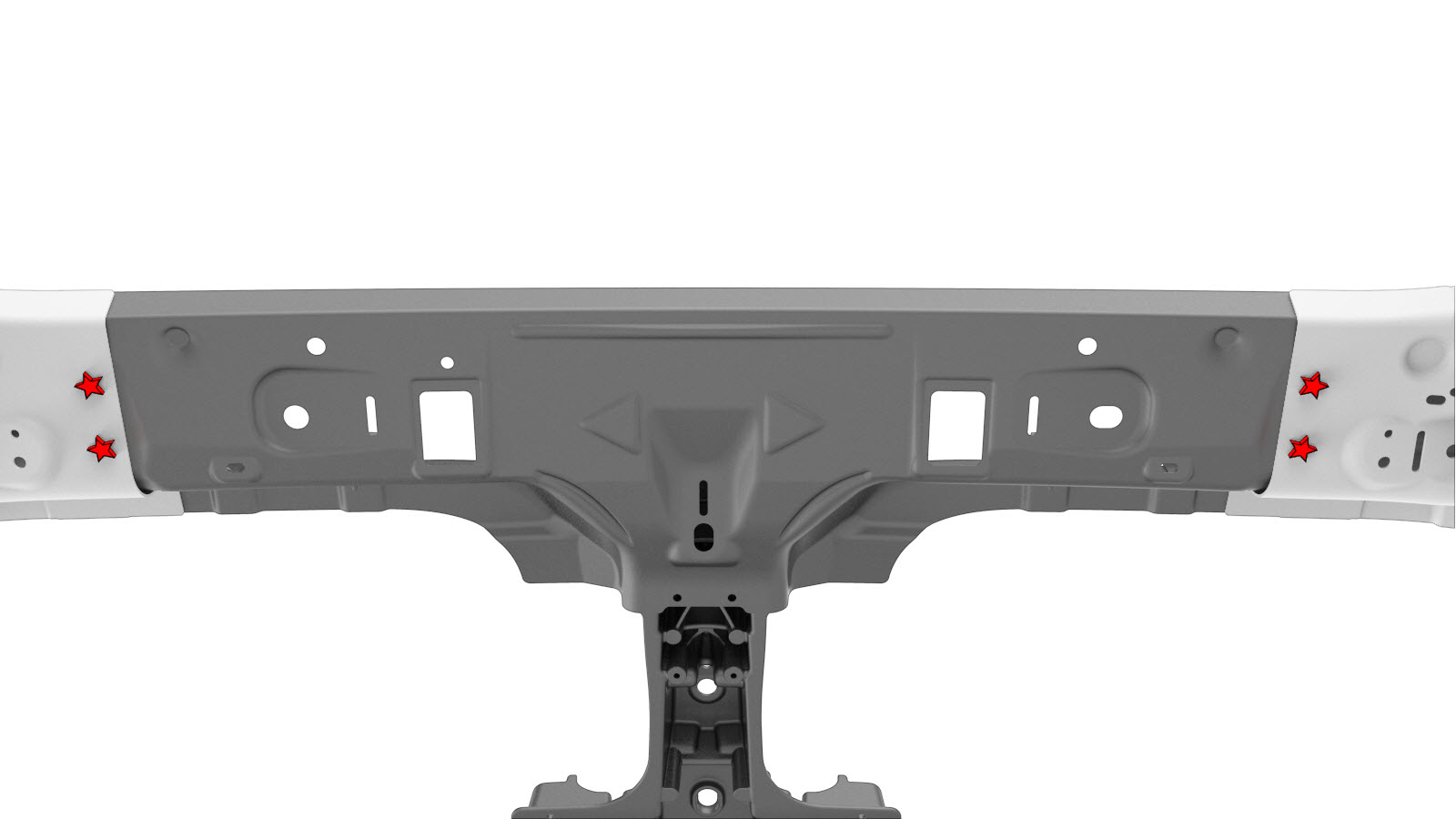

또는 공장 출고 스폿 용접

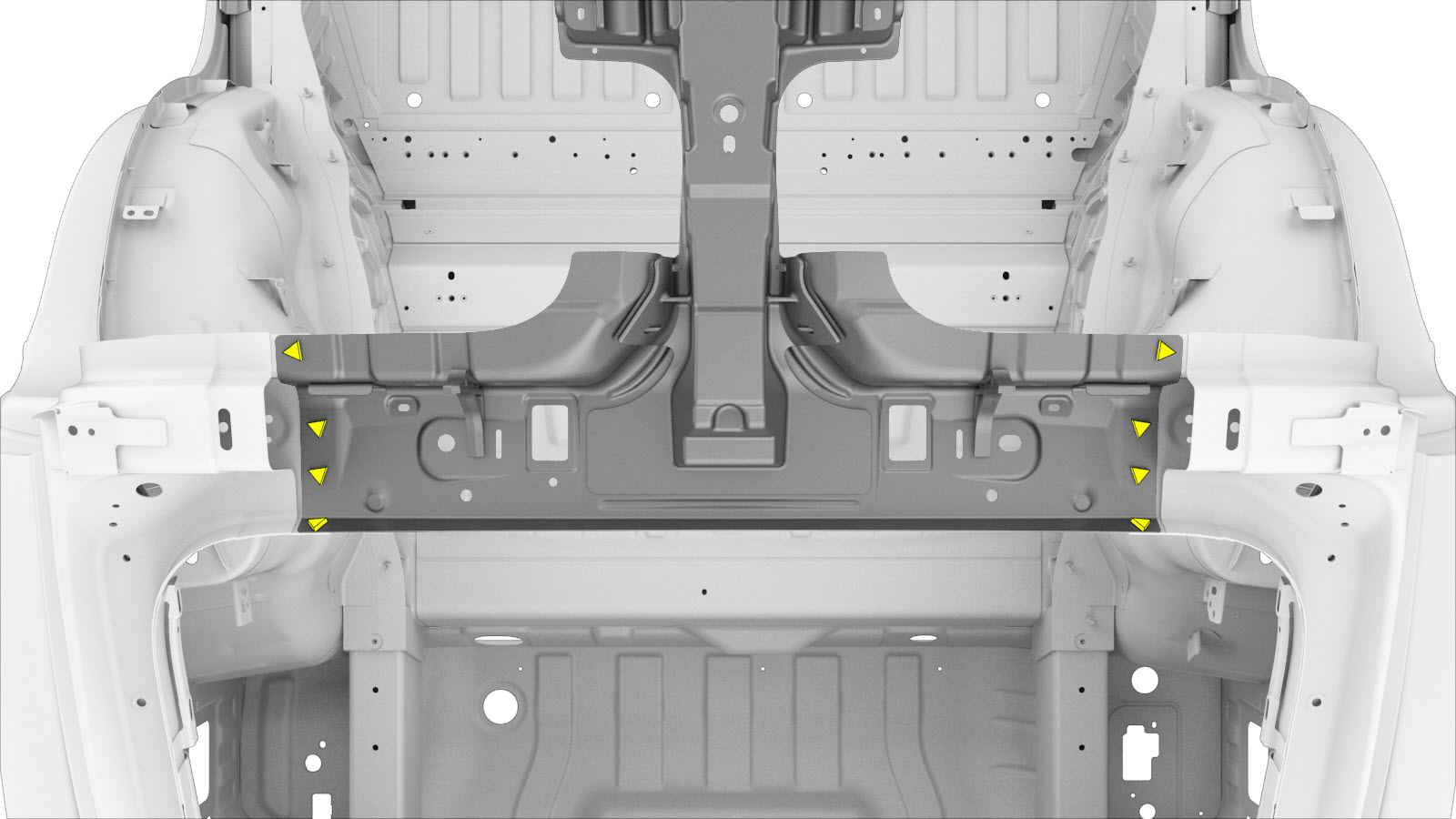

또는 공장 출고 SPR
-
장착을 준비합니다.

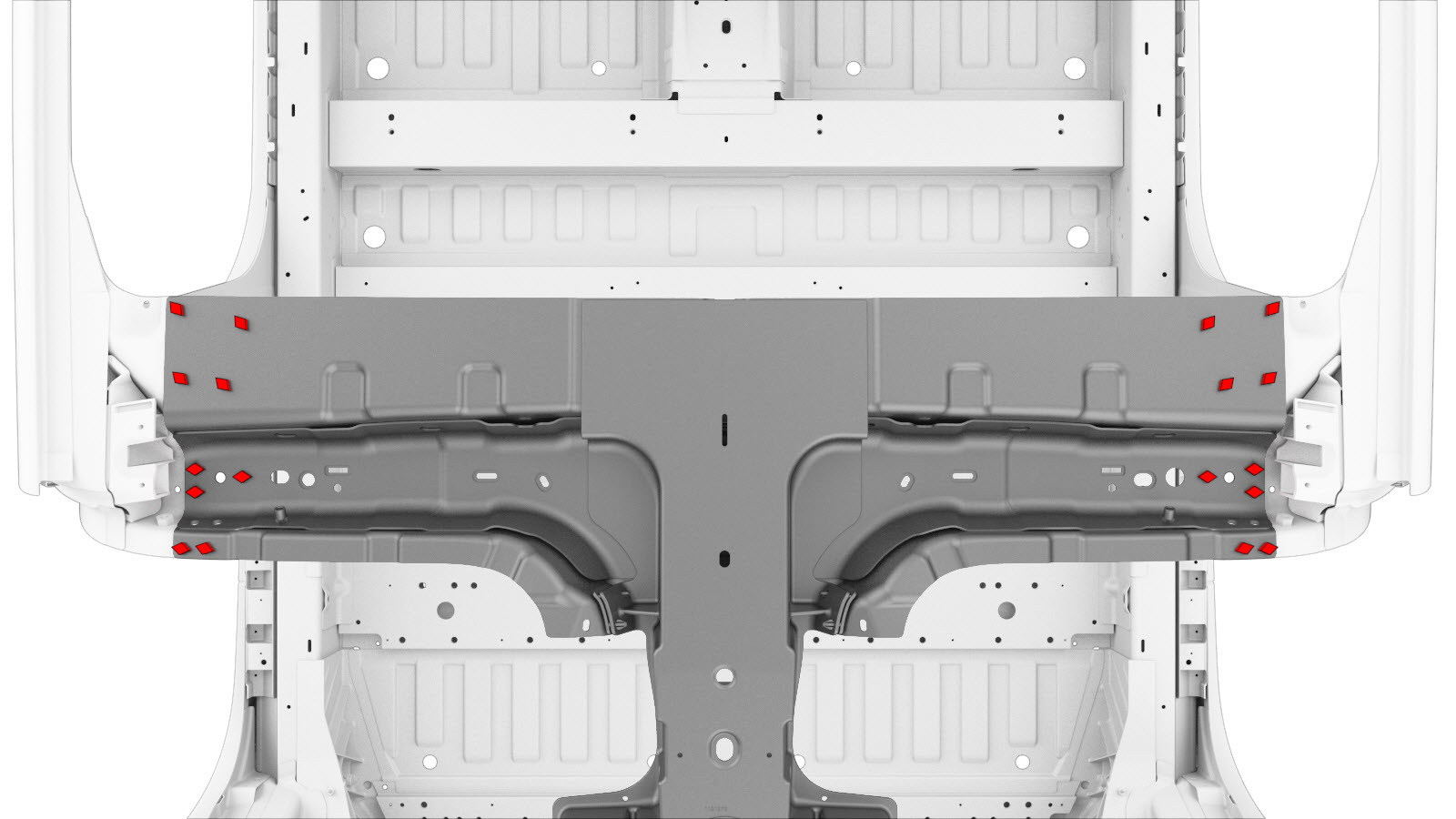

- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
-

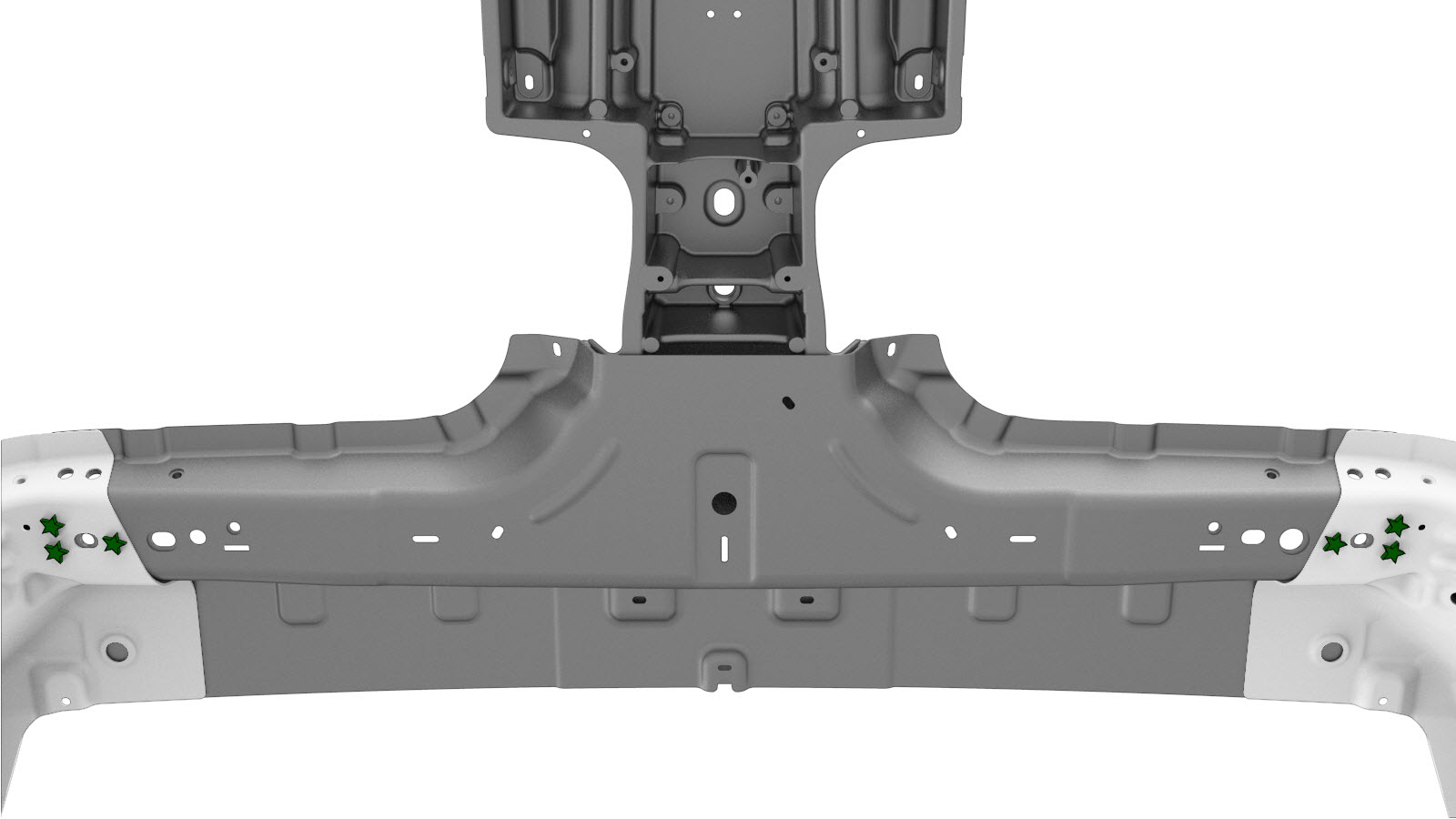

새 구성품을 장착합니다.

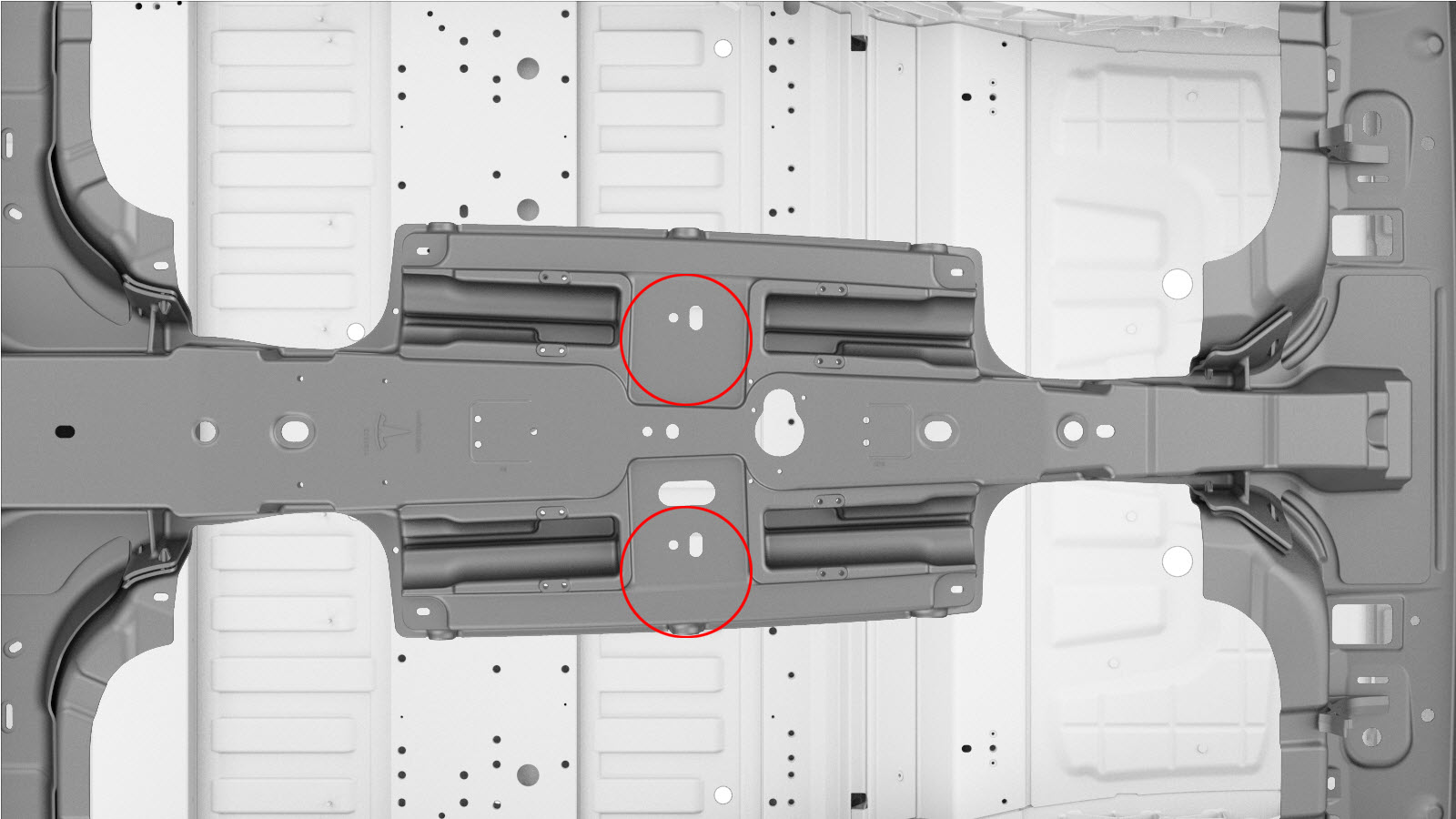

참고차량에 업데이트된 루프 아플리케를 위한 추가 구멍이 있는 경우: 새 스파인의 클립 구멍에 부틸 패치를 설치하여 물 침투를 방지합니다.
- B-필러 헤더 상단부 항목을 장착합니다.
- 후면 헤더 상단 항목을 장착합니다.
- 필요한 수리 후 작업을 수행합니다.
