Support du ressort et du châssis auxiliaire arrière

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Installez sécuritairement le véhicule sur un banc de redressage pour effectuer cette procédure.

Liste des pièces


Quantité	Description	Image/notes
1	ENSEMBLE, SUPPORT RESSORT ET CHÂSSIS AUXILIAIRE ARRIÈRE (support ressort et châssis auxiliaire arrière)
36	Rivets de structure haute résistance, 6,5 mm
1	Rivet fluotourné S38
3	Rivets de structure à tête fraisée, 6,5 mm

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

Retirez l’ensemble de plancher de coffre (complet).
Retirez le ou la Ensemble supérieur de support d'amortisseur arrière avec renforts.

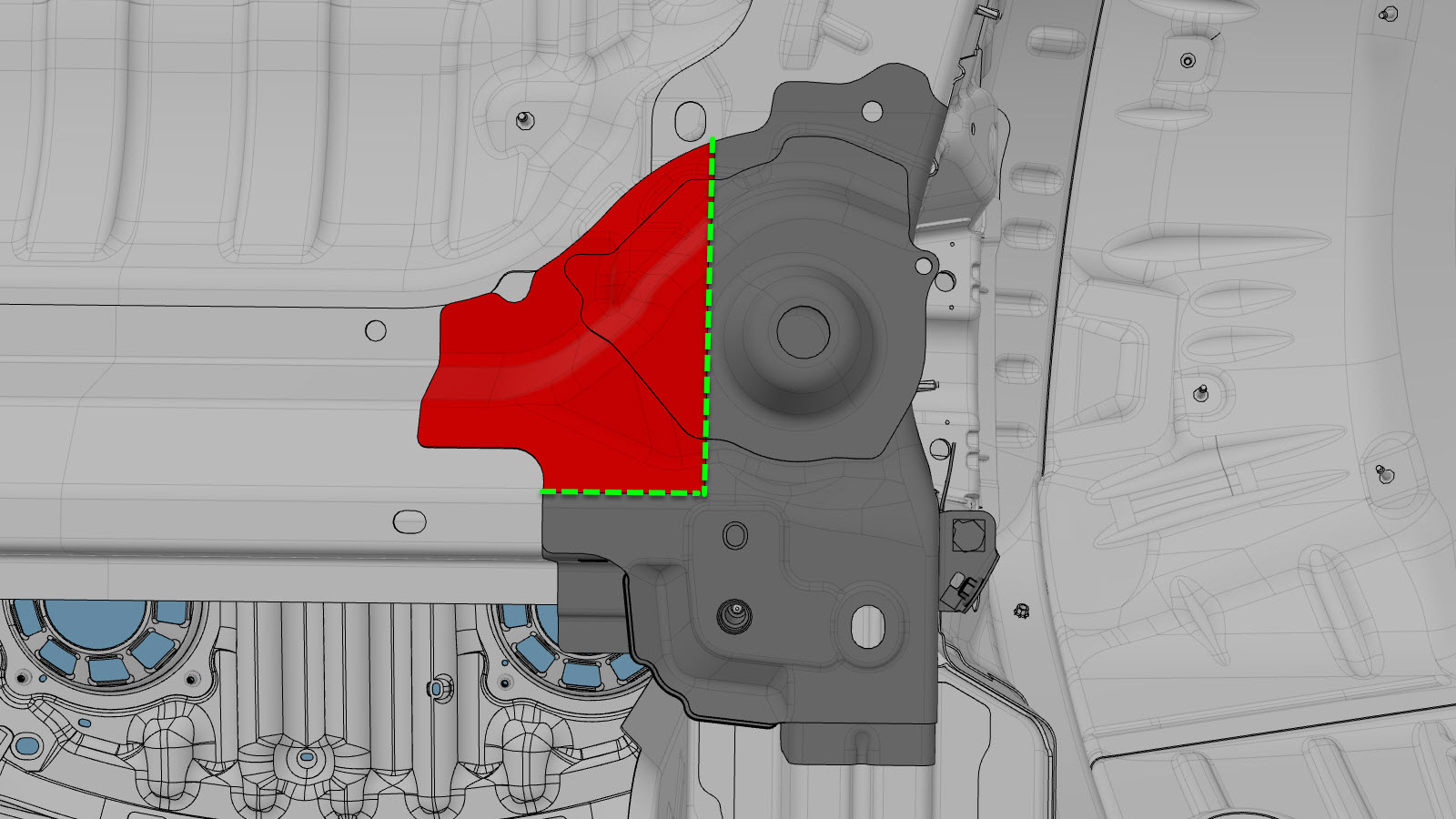

Coupez l’intérieur du passage de roue comme indiqué et pliez la section coupée pour exposer les soudures par points en dessous.
Ligne de coupe
- L = 92 mm.
Retirez le composant d’origine.

ou Rivets auto-perceurs d’usine

ou Points de soudure d’usine

ou Boulons
Préparation en vue de l’installation.
Remarque
Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.
ou Rivets de structure haute résistance, 6,5 mm
- A = 29 mm.
- B = 31 mm.
- C = 10 mm.
- D = 32 mm.
- E = 11 mm.
- F = 49 mm.
- G = 15 mm.
ou Rivets de structure à tête fraisée, 6,5 mm
- H = 5 mm.
- I = 9 mm.
- J = 88 mm.
- K = 24 mm.
ou Rivets fluotournés, S38
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).

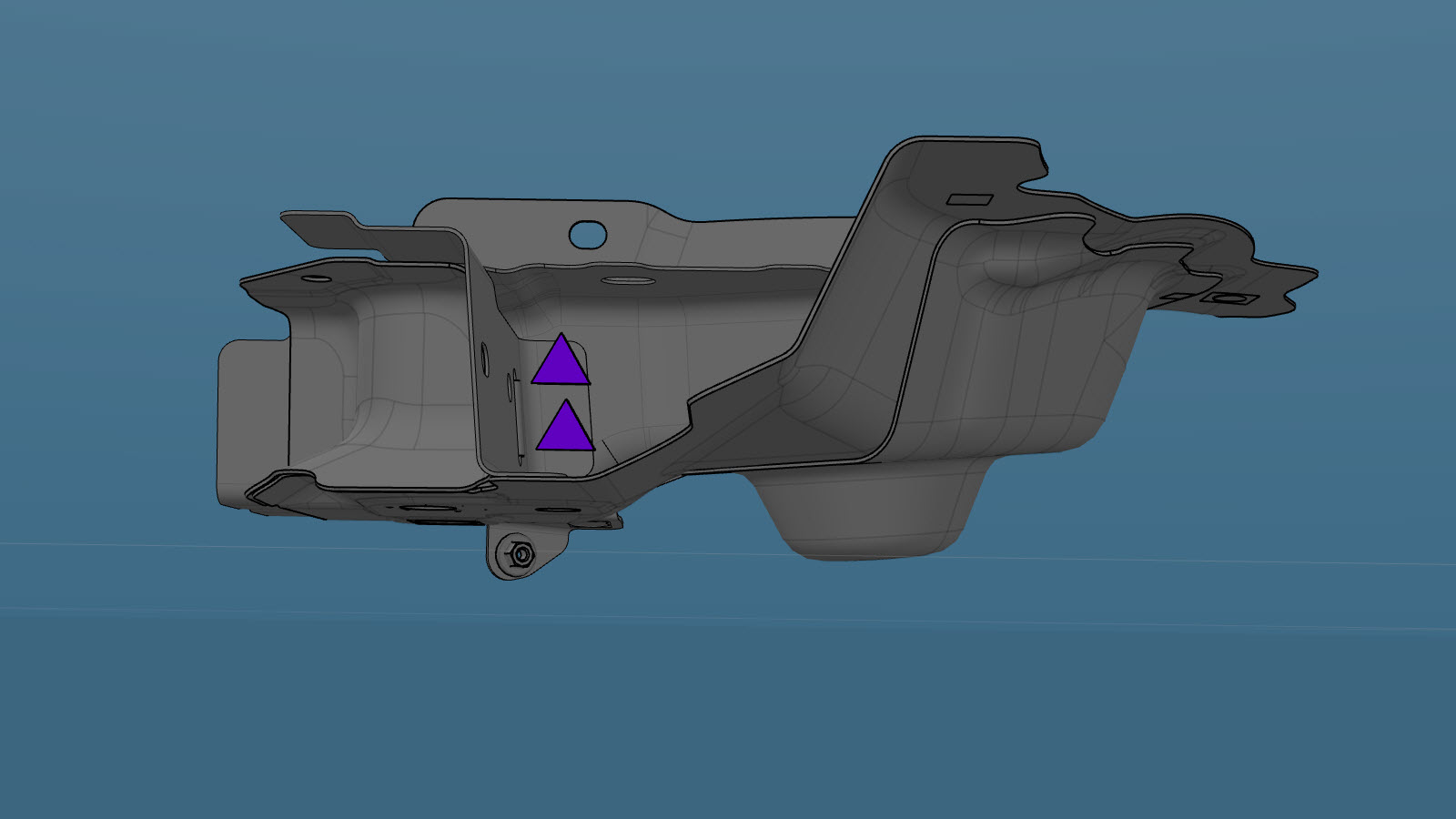

Installez le ou les nouveaux composants.
Serrez les boulons à un couple de 24 Nm.
Appliquez un adhésif structurel aux surfaces de contact sur le véhicule et la section de coupure de l'intérieur du passage de roue.
Pliez la section de coupure de l'intérieur du passage de roue tel qu'indiqué et pour couvrir les attaches situées en-dessous.
Installez le (ou la) Ensemble supérieur de support d'amortisseur arrière avec renforts.
Installez l’ensemble de plancher de coffre (complet).
Effectuez toutes les opérations après réparation nécessaires.
