Pilier de charnière

Liste des pièces

Quantité Description Image/notes
1 ENSEMBLE - EXTÉRIEUR D'ANNEAU DE PORTE (ensemble extérieur d'anneau de porte)
12 Rivets de structure haute résistance, 6,5 mm
2 Rivet fluotourné S38
7 Rivets de structure à tête fraisée, 6,5 mm
2 Rivet, 4,8 mm

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez la partie nécessaire du Ensemble extérieur latéral de la carrosserie.
  2. Retirez le ou la Partie extérieure du rail supérieur avant.
  3. Coupez le nouvel extérieur d'anneau de porte comme indiqué ci-dessous pour fabriquer le nouveau composant.
  4. Retirez le composant d’origine.

    ou Points de soudure d’usine

    ou Percer à travers les points de soudure d’usine
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Lorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.
  5. Préparation en vue de l’installation.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

    ou Points de soudure d’installation

    ou Rivets, 4,8 mm

    ou Rivets de structure à tête fraisée, 6,5 mm

    ou Rivets de structure haute résistance, 6,5 mm
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Installez temporairement les boulons de charnière de porte avant d'installer les rivets. Serrez les boulons à un couple de 27 Nm.
  6. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  7. Installez le ou les nouveaux composants.
  8. Procédez au soudage par points par résistance.
    ou Points de soudure d’installation
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Le non-respect de toutes les mesures de sécurité, notamment l’utilisation de l’équipement de protection individuelle, peut entraîner des blessures graves ou des dommages matériels. Seuls les techniciens qui ont suivi la formation relative aux soudures approuvées de Tesla sont autorisés à souder des composants structuraux sur les véhicules Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    N’effectuez pas de soudure sur un véhicule Tesla avant d’avoir fait la procédure d’isolation des véhicules électriques (rapportez-vous au Manuel d’entretien du véhicule en question pour en savoir plus sur la procédure). Le soudage sur un véhicule Tesla dont le circuit haute tension ou basse tension est alimenté peut endommager des composants du véhicule.
  9. Installez la portion nécessaire du Ensemble extérieur latéral de la carrosserie.
  10. Installez le (ou la) Partie extérieure du rail supérieur avant.

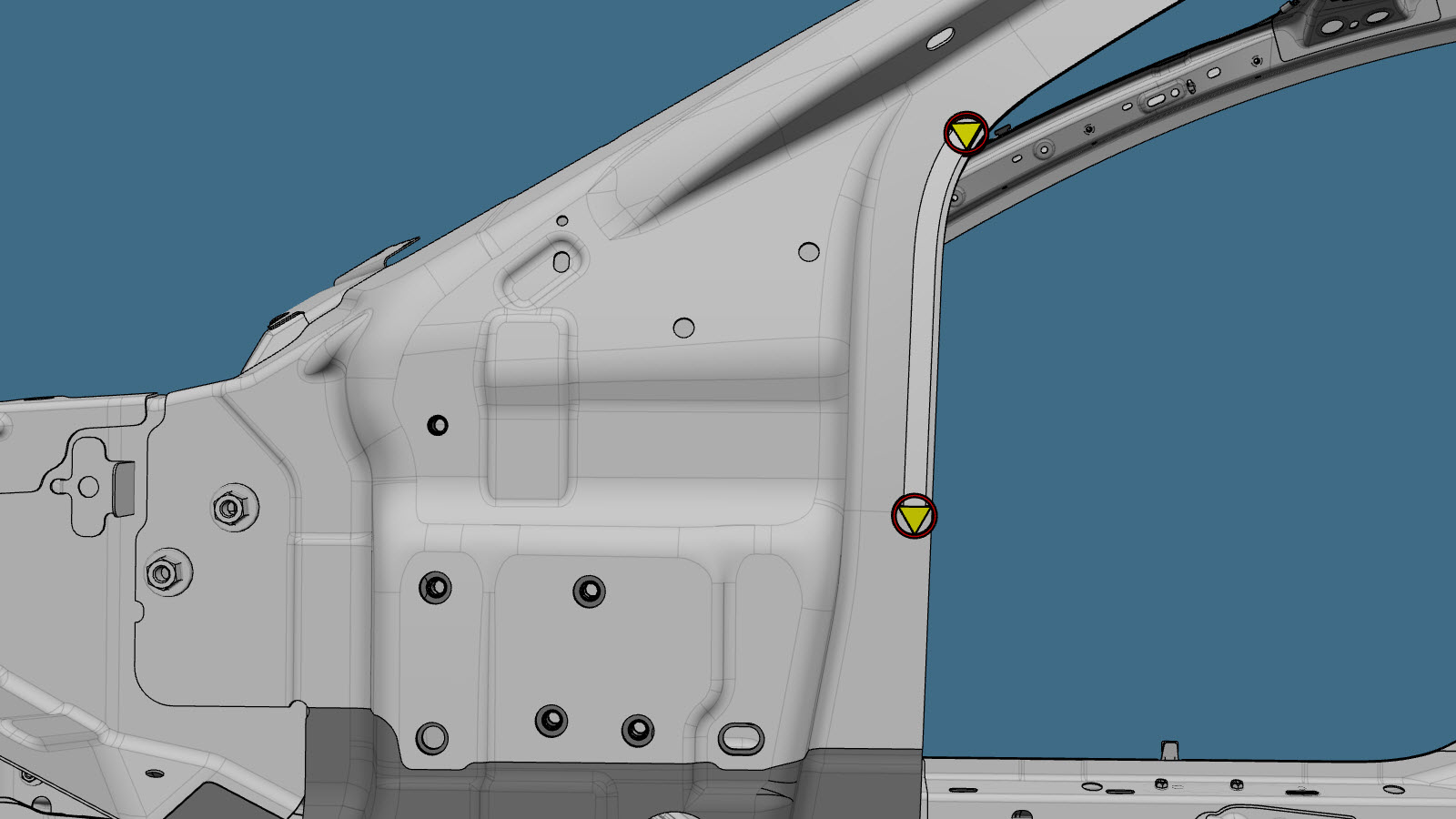

  11. Installez les fixations comme indiqué.

    ou Rivets fluotournés, S38

  12. Effectuez toutes les opérations après réparation nécessaires.
