Partie intérieure de la custode (ensemble)

Code de correction : 10101906902 10101907002 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.

Liste des pièces

Quantité Description Image/notes

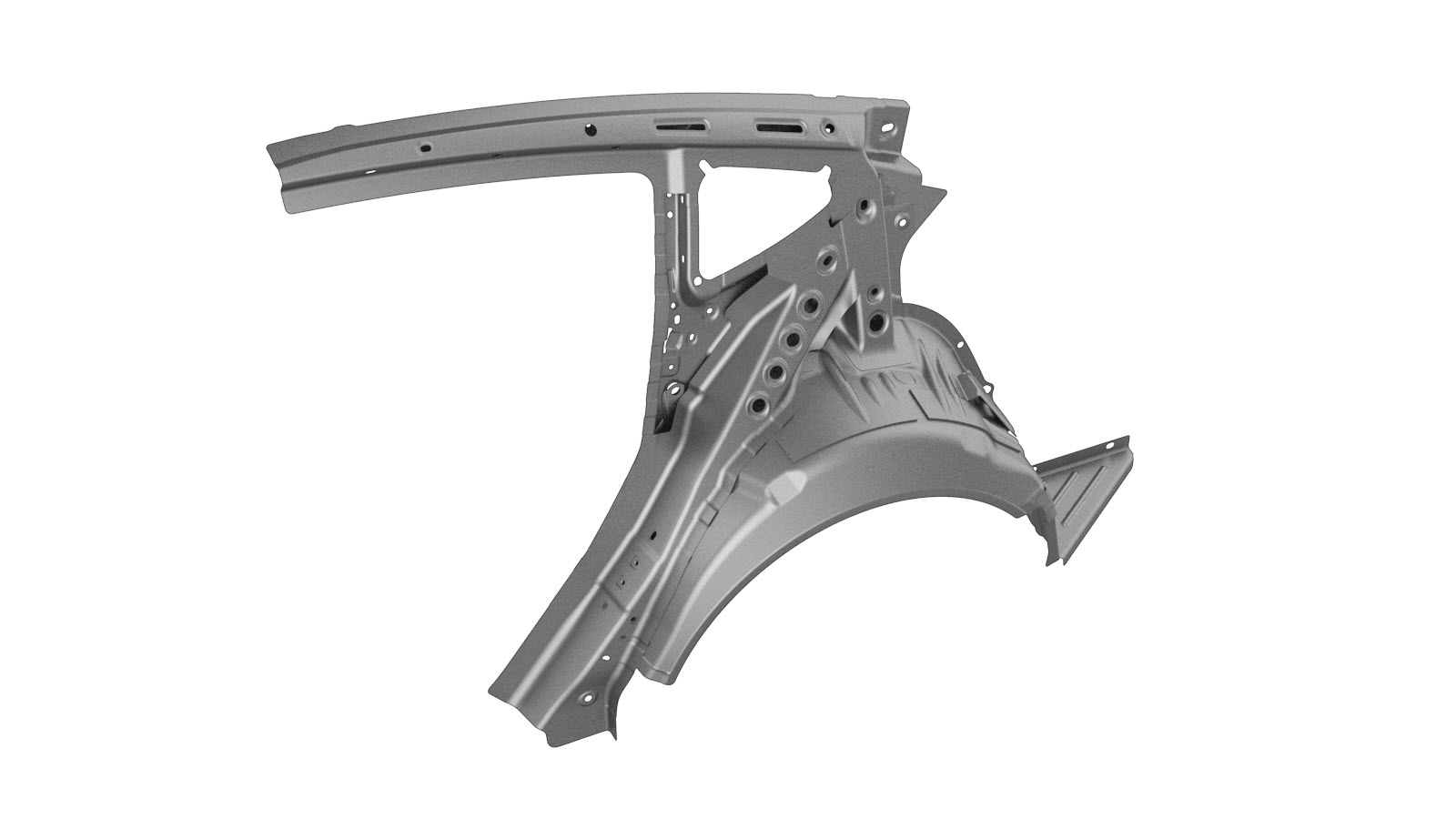

1 ENSEMBLE, PARTIE INTÉRIEURE DE LA CUSTODE (ensemble de la partie intérieure de la custode)
14 Rivet, 4,8 mm
9 Rivets de structure à tête ampoulée de 6,5 mm
8 Rivet à tête fraisée, 4,8 mm long
1 Rivet à tête fraisée, 4,8 mm court
1 Rivet de structure, 6,5 mm court
2 Rivet fluotourné S08
2 Rivet fluotourné S18
2 Rivet fluotourné S28

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez la partie nécessaire du Côté extérieur de la carrosserie pour exposer le composant sous-jacent à remplacer.
  2. Retirez Renfort de montant C.
  3. Retirez Renfort de passage de roue arrière.

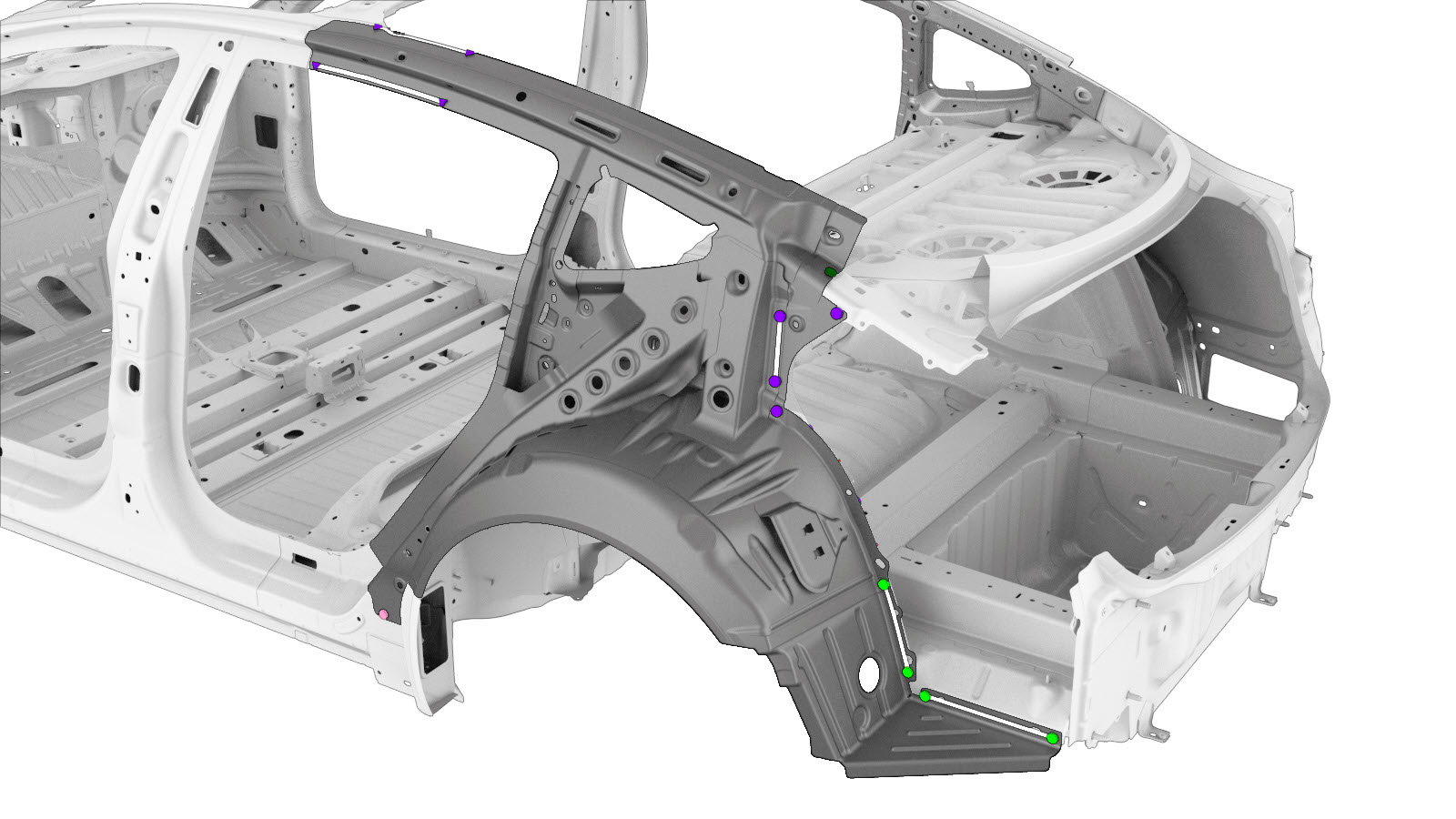

  4. Retirez le composant d’origine.
    ou Points de soudure d’usine

    ou Rivets auto-perceurs d’usine

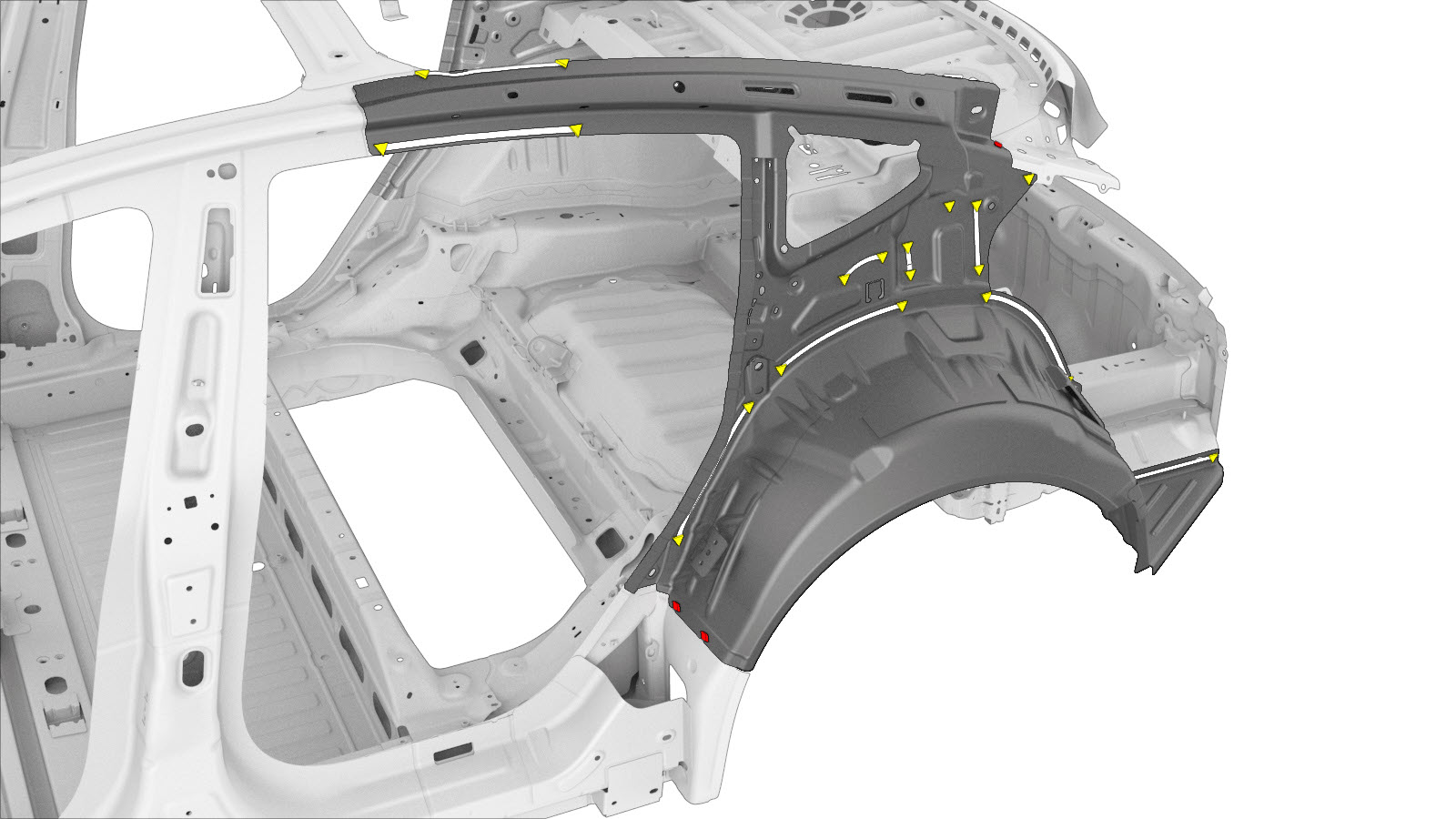

  5. Préparation en vue de l’installation.
    Informational PurposesAn informational icon, calling your attention
    Remarque

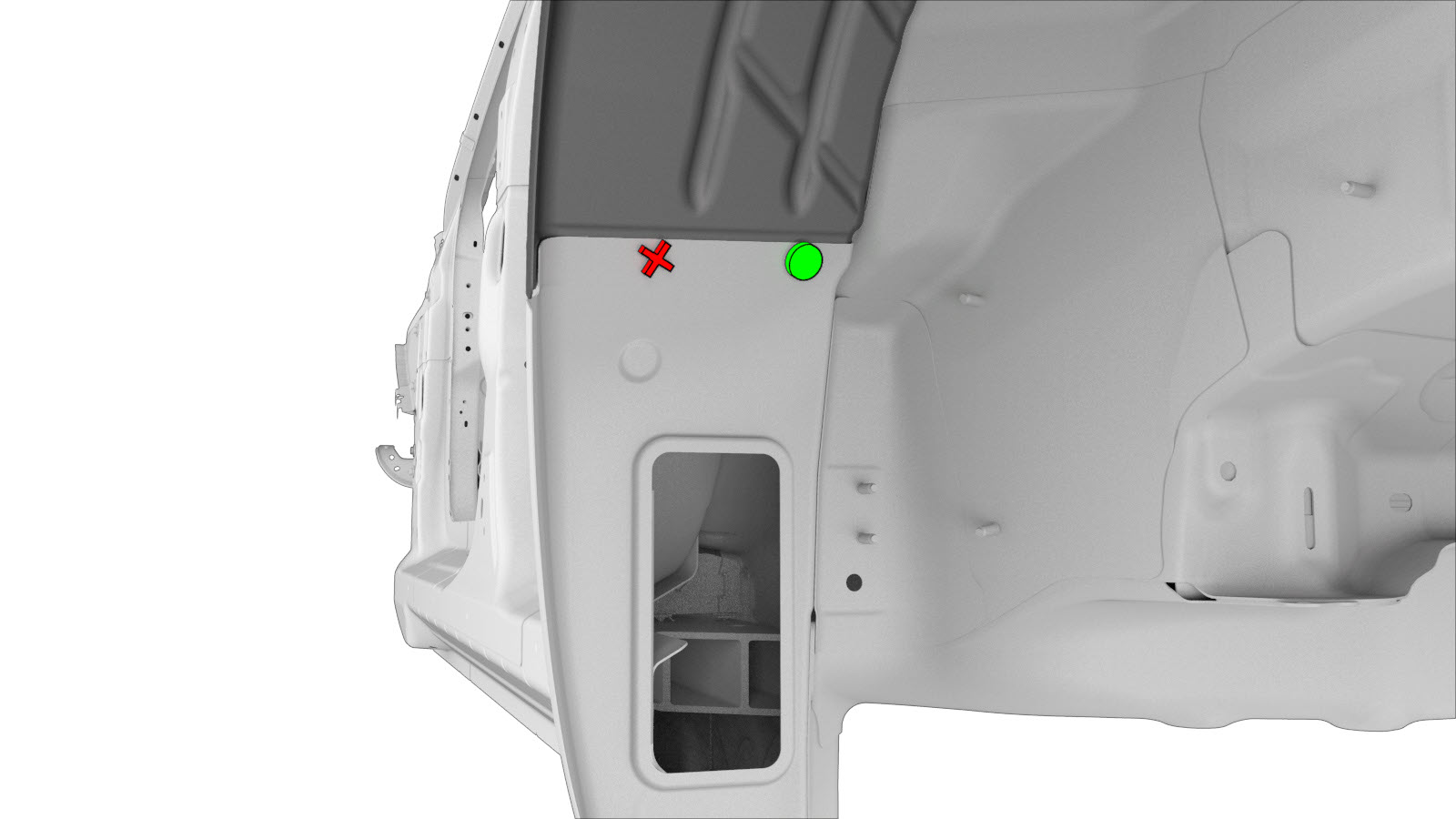

    Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

    ou Rivets de structure à tête ampoulée, 6,5 mm

    ou Rivets à tête fraisée, 4,8 mm court

    ou Rivets à tête fraisée, 4,8 mm long

    ou Rivets, 4,8 mm
    • A = 8 mm
    • B = 6 mm

    ou Rivets de structure, 6,5 mm court

    ou Rivets fluotournés, S08

    ou Rivets fluotournés, S18

    ou Points de soudure d’installation

    ou Soudures par bouchonnage sur aluminium
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Pour ces soudures en bouchon, percez un trou de 9 mm à chacun des emplacements indiqués.
  6. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).

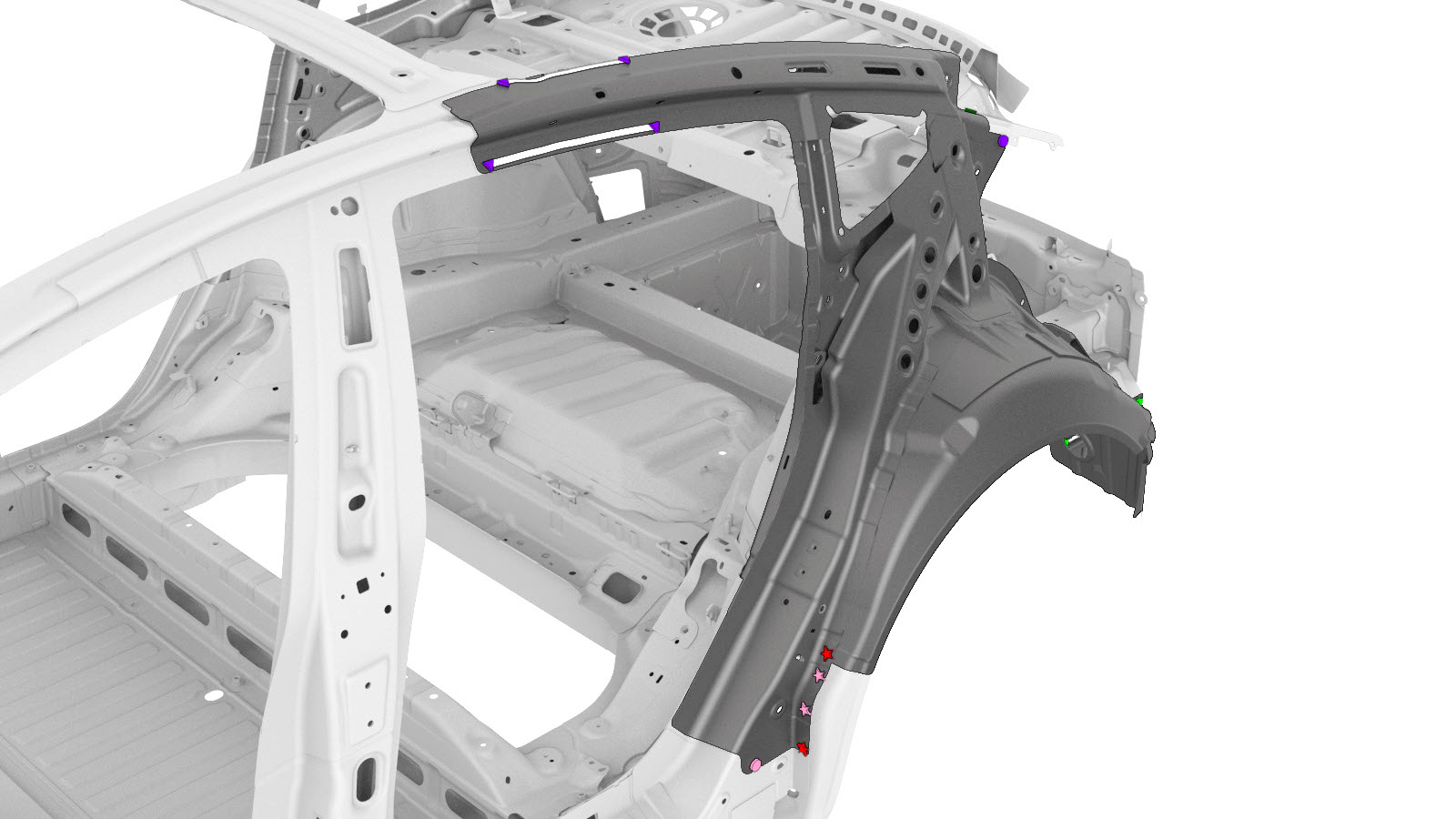

  7. Installez le ou les nouveaux composants.

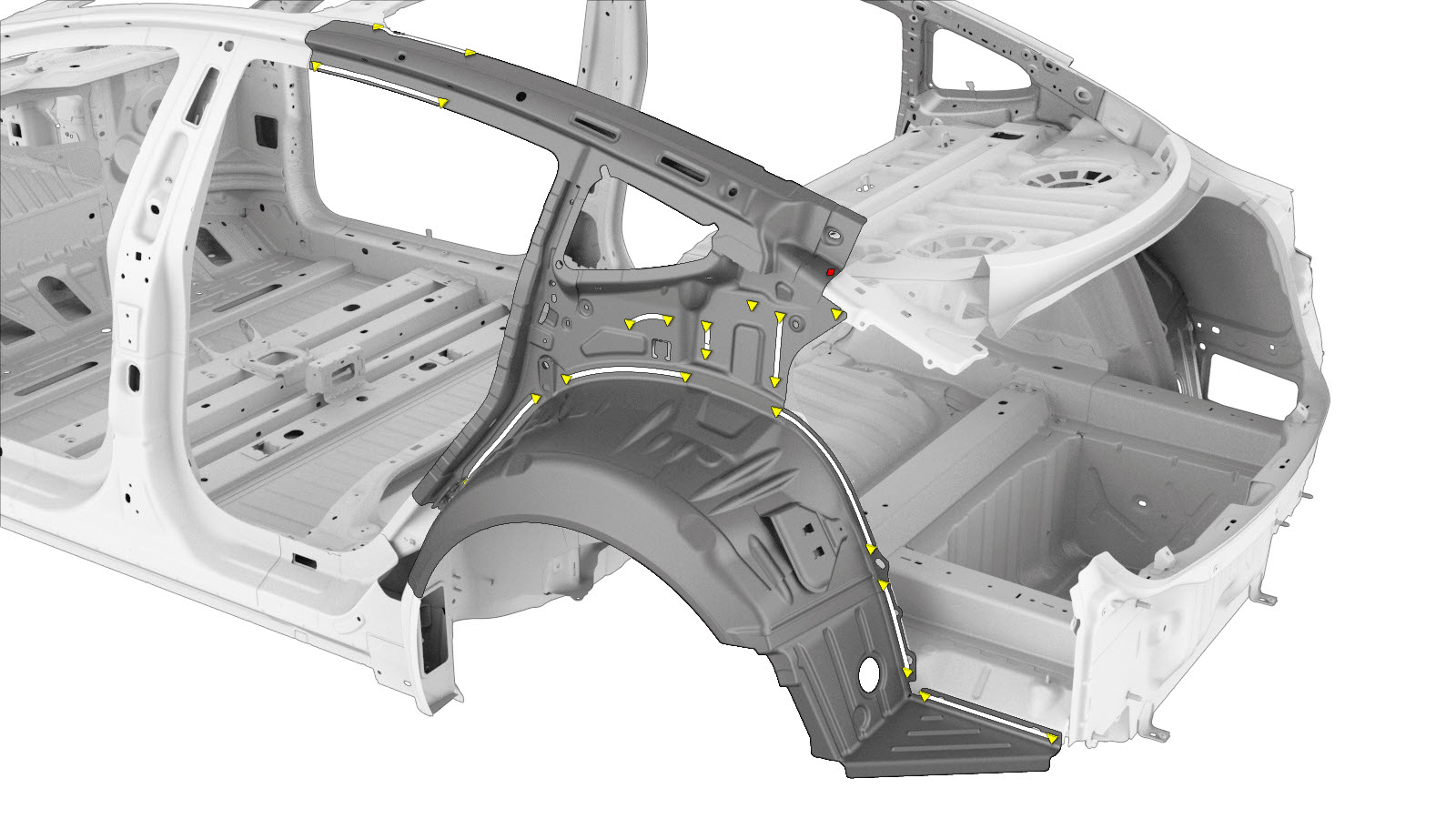

  8. Procédez au soudage par points par résistance.
    ou Points de soudure d’installation
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Le non-respect de toutes les mesures de sécurité, notamment l’utilisation de l’équipement de protection individuelle, peut entraîner des blessures graves ou des dommages matériels. Seuls les techniciens qui ont suivi la formation relative aux soudures approuvées de Tesla sont autorisés à souder des composants structuraux sur les véhicules Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    N’effectuez pas de soudure sur un véhicule Tesla avant d’avoir fait la procédure d’isolation des véhicules électriques (rapportez-vous au Manuel d’entretien du véhicule en question pour en savoir plus sur la procédure). Le soudage sur un véhicule Tesla dont le circuit haute tension ou basse tension est alimenté peut endommager des composants du véhicule.
  9. Effectuez une soudure MIG.
    ou Soudures par bouchonnage sur aluminium
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Le non-respect de toutes les mesures de sécurité, notamment l’utilisation de l’équipement de protection individuelle, peut entraîner des blessures graves ou des dommages matériels. Seuls les techniciens qui ont suivi la formation relative aux soudures approuvées de Tesla sont autorisés à souder des composants structuraux sur les véhicules Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Pour préserver l’intégrité du véhicule en cas d’accident, utilisez exclusivement les fils de soudure approuvés et une soudeuse GMA approuvée pour effectuer des soudures GMA sur des véhicules Tesla. Reportez-vous à Soudeuses GMA (soudage à l'arc sous protection gazeuse) et fil de soudage approuvés pour de l'information sur les soudeurs et fils de soudure MIG approuvés.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    N’effectuez pas de soudure sur un véhicule Tesla avant d’avoir fait la procédure d’isolation des véhicules électriques (rapportez-vous au Manuel d’entretien du véhicule en question pour en savoir plus sur la procédure). Le soudage sur un véhicule Tesla dont le circuit haute tension ou basse tension est alimenté peut endommager des composants du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Avant de procéder à une soudure MIG, effectuez une soudure d’essai à l’aide d’un matériau de même épaisseur et de même type pour vous assurer que les réglages de l’équipement de soudure permettent d’obtenir un joint satisfaisant.
  10. Installez la partie nécessaire du Côté extérieur de la carrosserie qui a été retirée pour exposer le composant à remplacer.
  11. Installez les fixations comme indiqué.
    ou Rivets fluotournés, S28
