X906F

Tesla Part Number

6501162-00-A

Connector

MOLEX 33472-8269

Color

BK

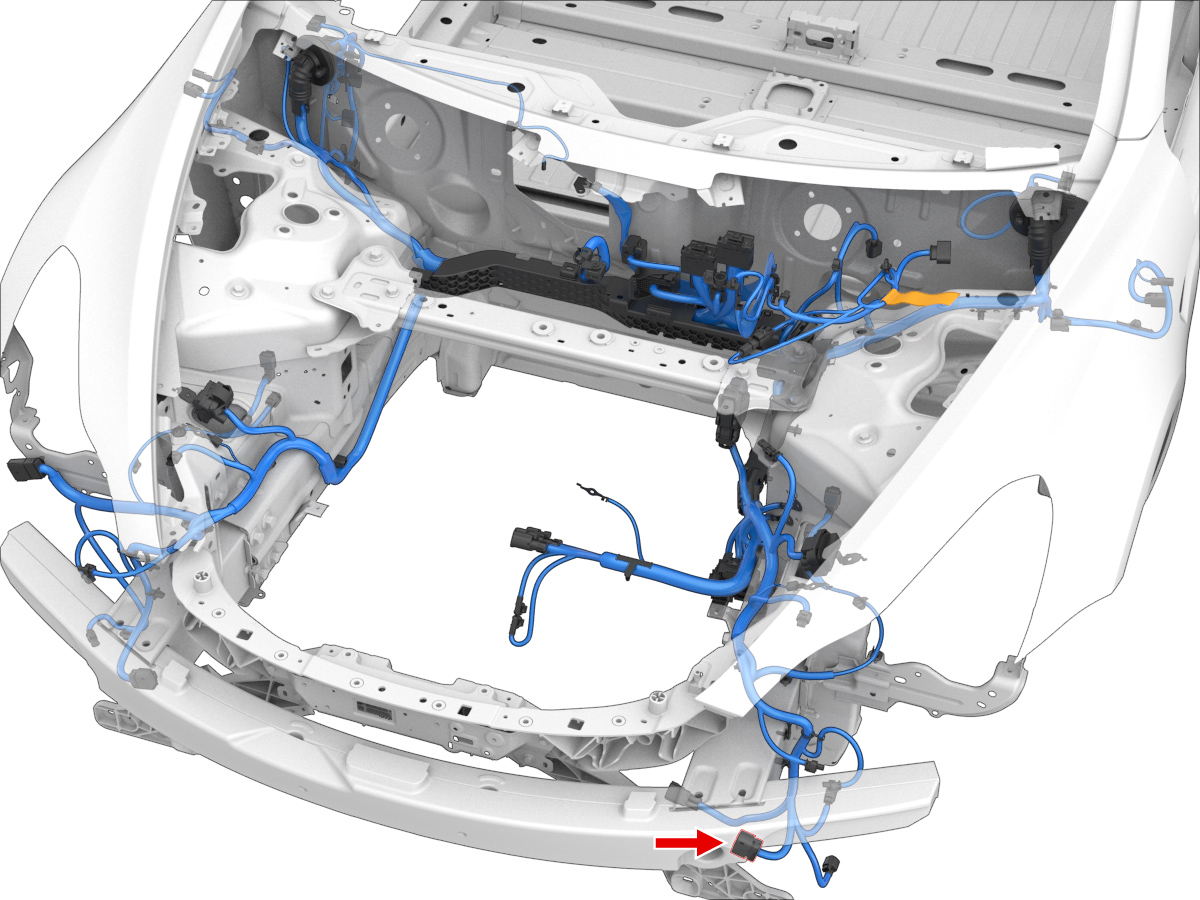

Connector Location:

Connector Pinout

Connector Details

Cavity	Terminal Manufacturer	Terminal Part Number	Terminal Size	Wire Color	Wire Size	Wire Seal Manufacturer	Wire Seal PN	Wire Dest. Desg.	Wire Dest. Cavity
1	MOLEX	33012-3004	1.5x0.8F	YE	0.35	TESLA	MAT-120-240	X010	62
2	MOLEX	33012-3004	1.5x0.8F	RD	0.35	TESLA	MAT-120-240	X010	63
3	MOLEX	33012-3004	1.5x0.8F	VT	0.35	TESLA	MAT-120-240	X010	61
4	MOLEX	33012-3004	1.5x0.8F	GY	0.35	TESLA	MAT-120-240
5	unused
6	unused
7	MOLEX	33012-3004	1.5x0.8F	GY	0.35	TESLA	MAT-120-240	X010	1
8	MOLEX	33012-3004	1.5x0.8F	WH	0.35	TESLA	MAT-120-240	X010	38
9	MOLEX	33012-3004	1.5x0.8F	BN	0.35	TESLA	MAT-120-240	X010	64
10	MOLEX	33012-3004	1.5x0.8F	WH	0.35	TESLA	MAT-120-240	X010	83
11	MOLEX	33012-3004	1.5x0.8F	YE	0.35	TESLA	MAT-120-240	X010	82
12	MOLEX	33012-3004	1.5x0.8F	BN	0.35	TESLA	MAT-120-240	X010	59
13	MOLEX	33012-3004	1.5x0.8F	VT	0.35	TESLA	MAT-120-240	X010	48
14	MOLEX	33012-3004	1.5x0.8F	YE	0.35	TESLA	MAT-120-240	X010	56
15	unused
16	unused
