Fotbrett-enhet
Korrigeringskode:
10101022702
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|
| 1 | Asy-CrossMember ToeBoard (fotbrett-enhet) | |
| 1 | Fotbrett NVH-ledeplate venstre | Tesla-delenummer 1622950-00-A. |
| 1 | Fotbrett NVH-ledeplate høyre | Tesla-delenummer 1622951-00-A. |
| 11 | Kraftig konstruksjonsnagle, 6,5 mm | |
| 9 | Konstruksjonspopnagle, 6,5 mm | |
| 2 | Forsenket nagle, 4,8 mm lang | |
| 8 | Forsenket konstruksjonsnagle, 6,5 mm | |
| 2 | Konstruksjonsklinknagle | |
| 3 | Bolt, Torx-hode , M8x34 | Tesla-delenummer 1022448-00-A. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-
Fjern Støtdempertårn-enhet (foran).
-
Fjern Torpedoveggside.
-
Fjern Dørstokk (komplett).
-
Fjern den opprinnelige komponenten.
-

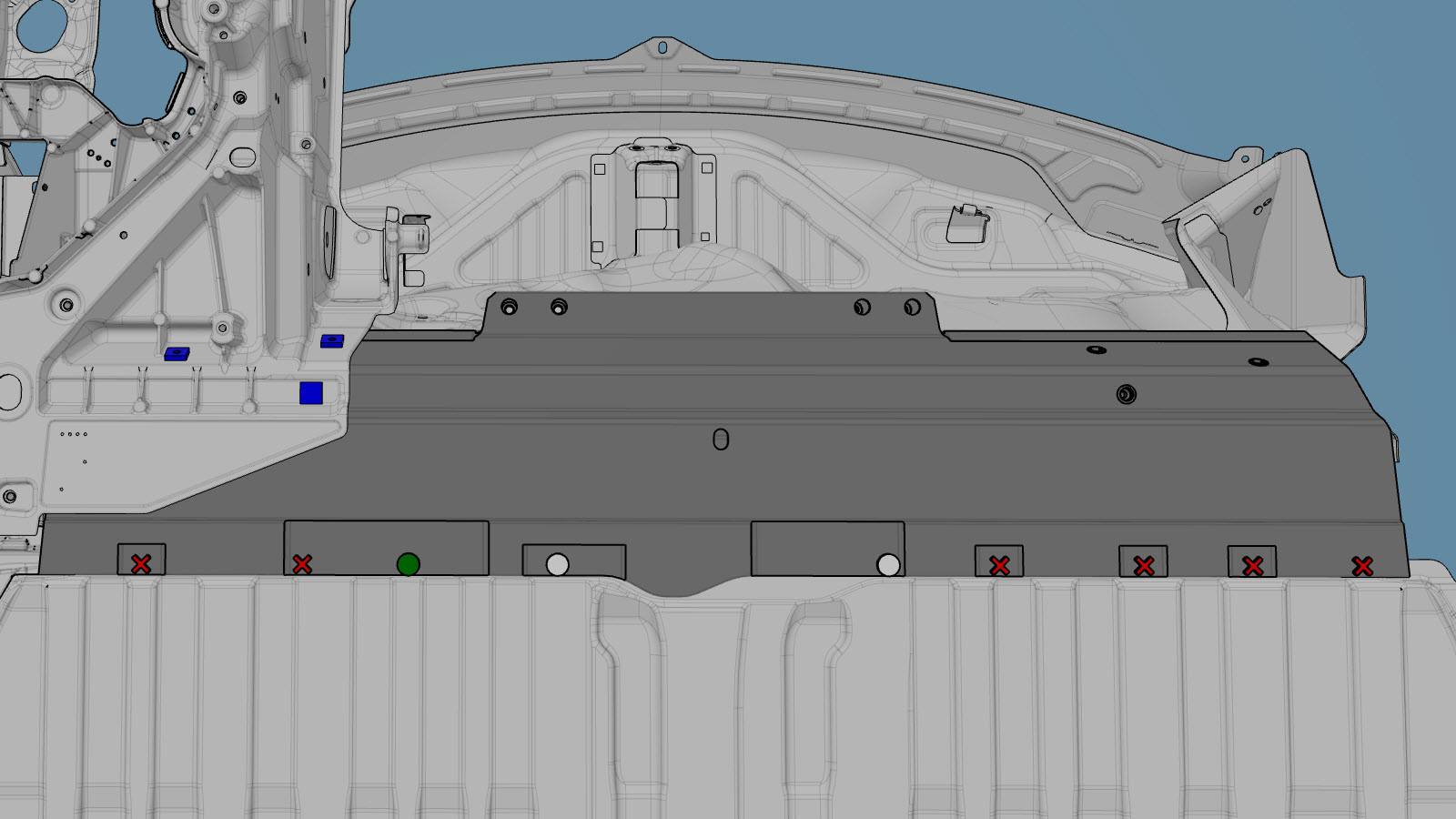

Klargjør for montering.
eller Kraftige konstruksjonsnagler, 6,5 mm
- A = 12 mm
- B = 53 mm
- C = 10 mm
- D = 31 mm
- G = 15 mm
- H = 20 mm
- I = 44 mm
eller Konstruksjonspopnagler, 6,5 mm- E = 14 mm
- F = 252 mm
eller Forsenkede konstruksjonsnagler, 4,8 mm lange
eller Forsenkede konstruksjonsnagler, 6,5 mm- J = 10 mm
- K = 52 mm
- L = 198 mm
- M = 409 mm
- N = 279 mm
- O = 181 mm
- P = 82 mm
eller Konstruksjonsklinknagler, 6,5 mm
eller Bolt, Torx-hode
- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
-
Monter NVH-ledeplate i fotbrett-enhet.
-
Monter den nye komponenten eller komponentene.
Stram til alle boltene til 30 Nm.
-
Monter Støtdempertårn-enhet (foran).
-
Monter Torpedoveggside.
-
Monter Dørstokk (komplett).
- Utfør nødvendige operasjoner etter reparasjon.
