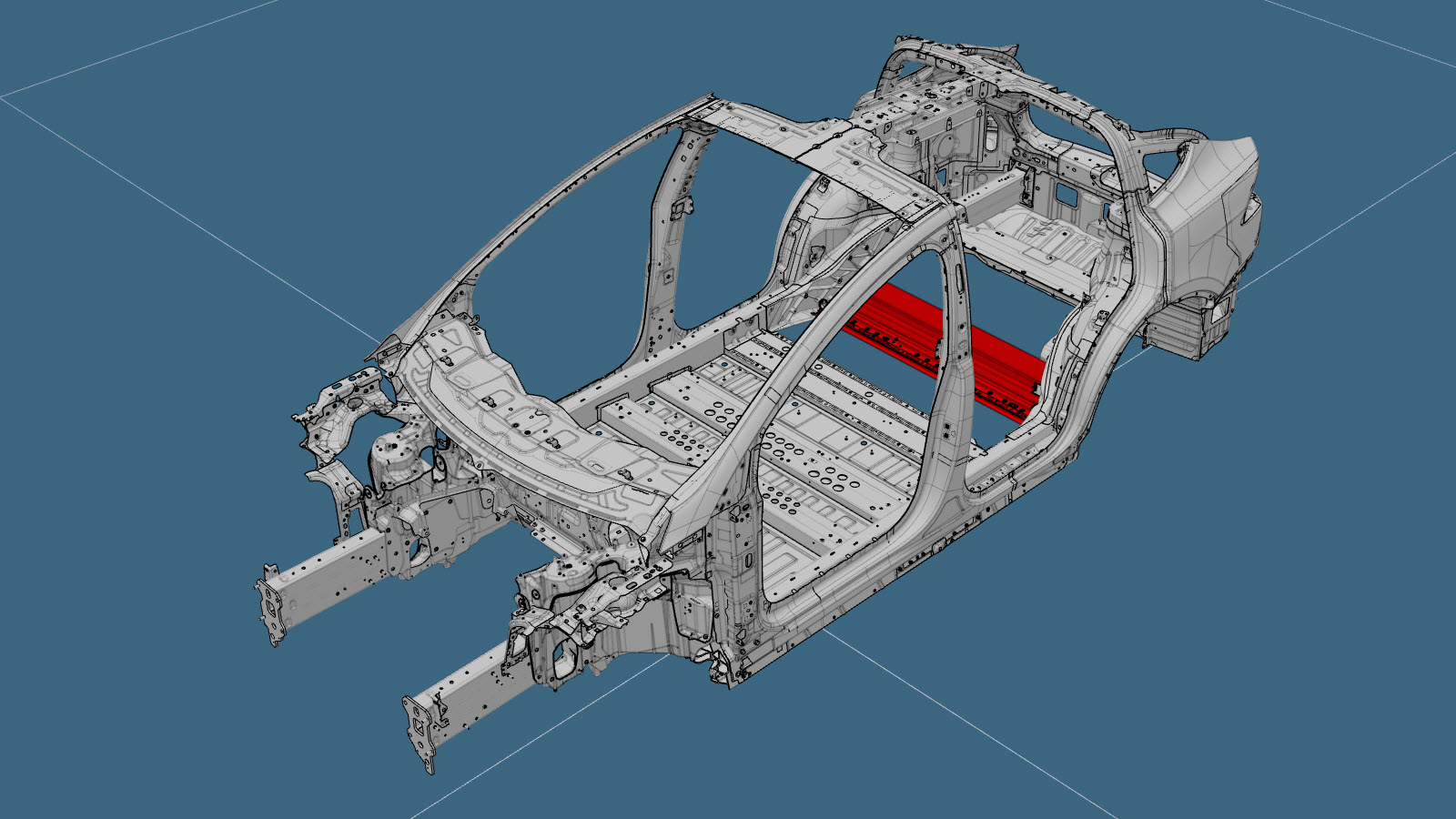

Bakre avstiverboks, nedre travers (biler bygd fra 7. mars 2022 til 7. april 2022)

Deleliste

Antall Beskrivelse Bilde/merknader

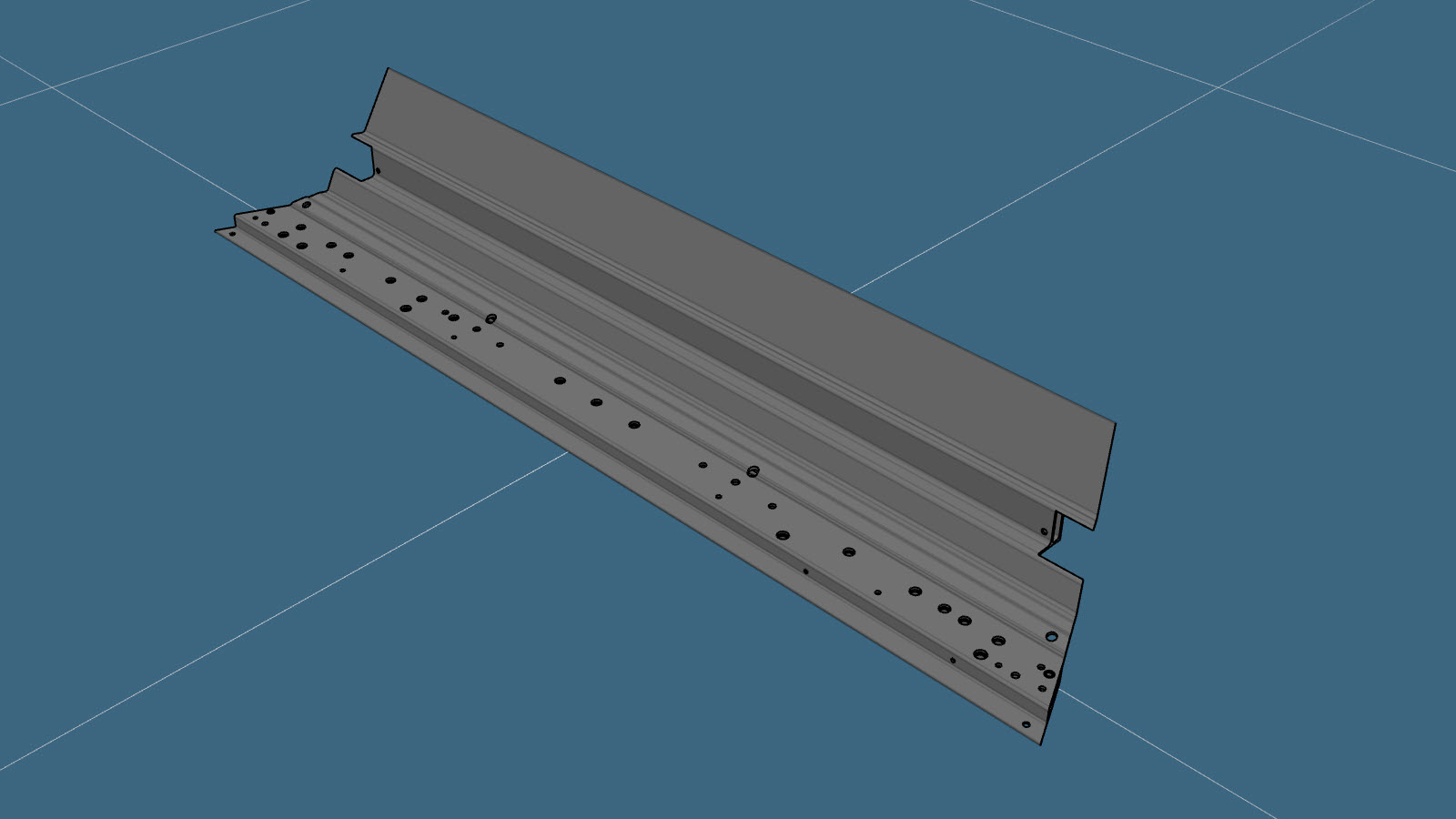

1 ASY-CROSSMEMBER RR TORQUE BOX LWR (bakre avstiverboks, travers – nedre)
8 Kraftig konstruksjonsnagle, 6,5 mm
Kun venstre: 1 Bolt , M8x27 Tesla-delenummer 1621820-00-A.
Kun venstre: 1 Bolt , M10-1.5x23 Tesla-delenummer 1111154-00-B.
Kun høyre: 1 Bolt HF, M8-1.25x22,[109],G0110,MAT Tesla-delenummer 1552447-00-A.
2 Bolt , M6-1 x 19 Tesla-delenummer 1454541-00-A.
2 Bolt , M8x20 Tesla-delenummer 1007580-00-A.
2 Mutter , M8-1.25,HF,Steel[10],ZnAl,BLACK Tesla-delenummer 1006628-01-A.

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

  1. Fjern Bakre motordeksel.
  2. Fjern Sete på andre rad, gulvpanel.
  3. Fjern høyre og venstre Bakre avstiverboks, nedre forsterkning.

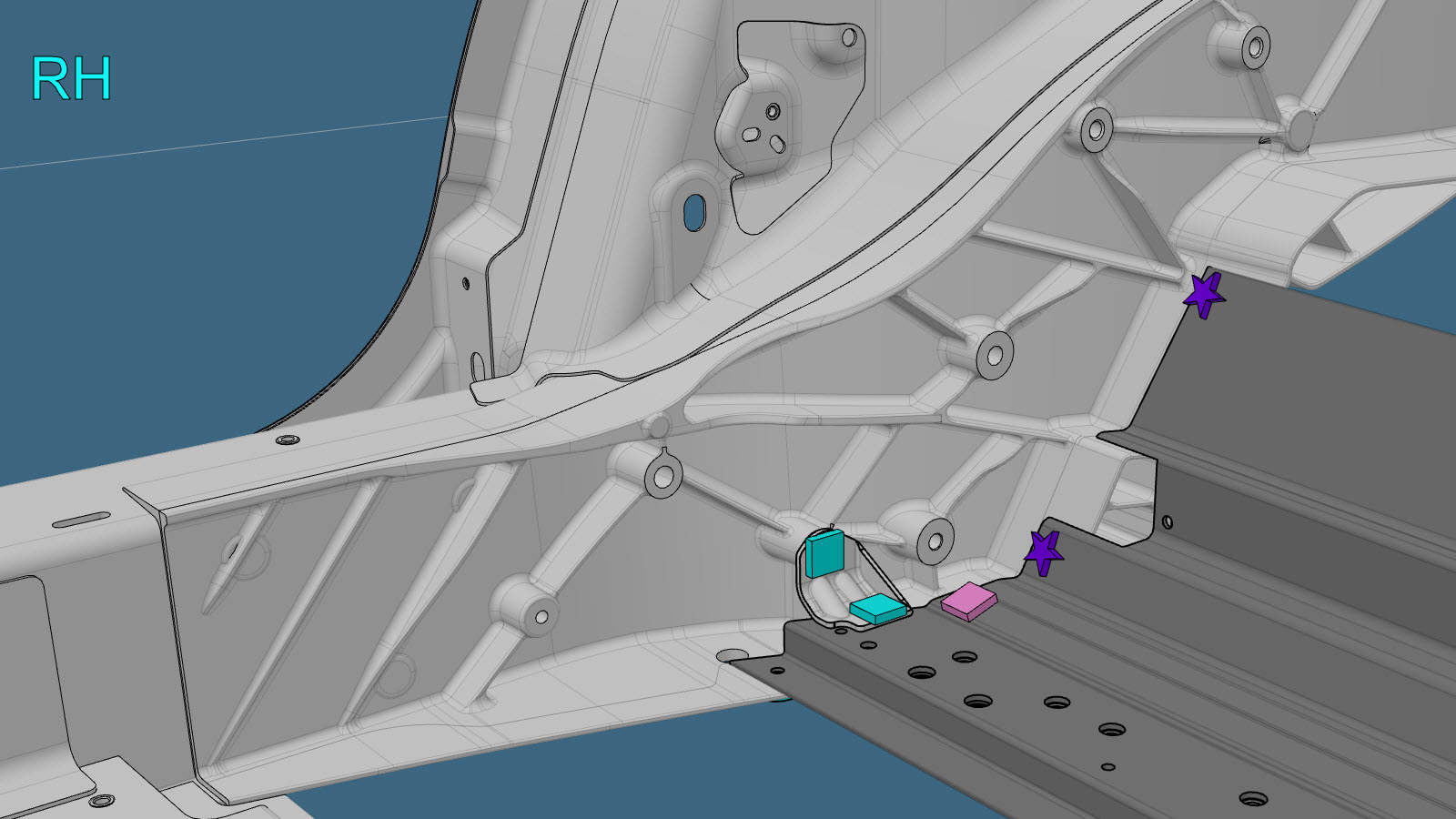

  4. Fjern den opprinnelige komponenten.

    eller RIVTAC

    eller Bolter

    eller Fabrikkonstruksjonsnagler

    BOM fra fabrikk

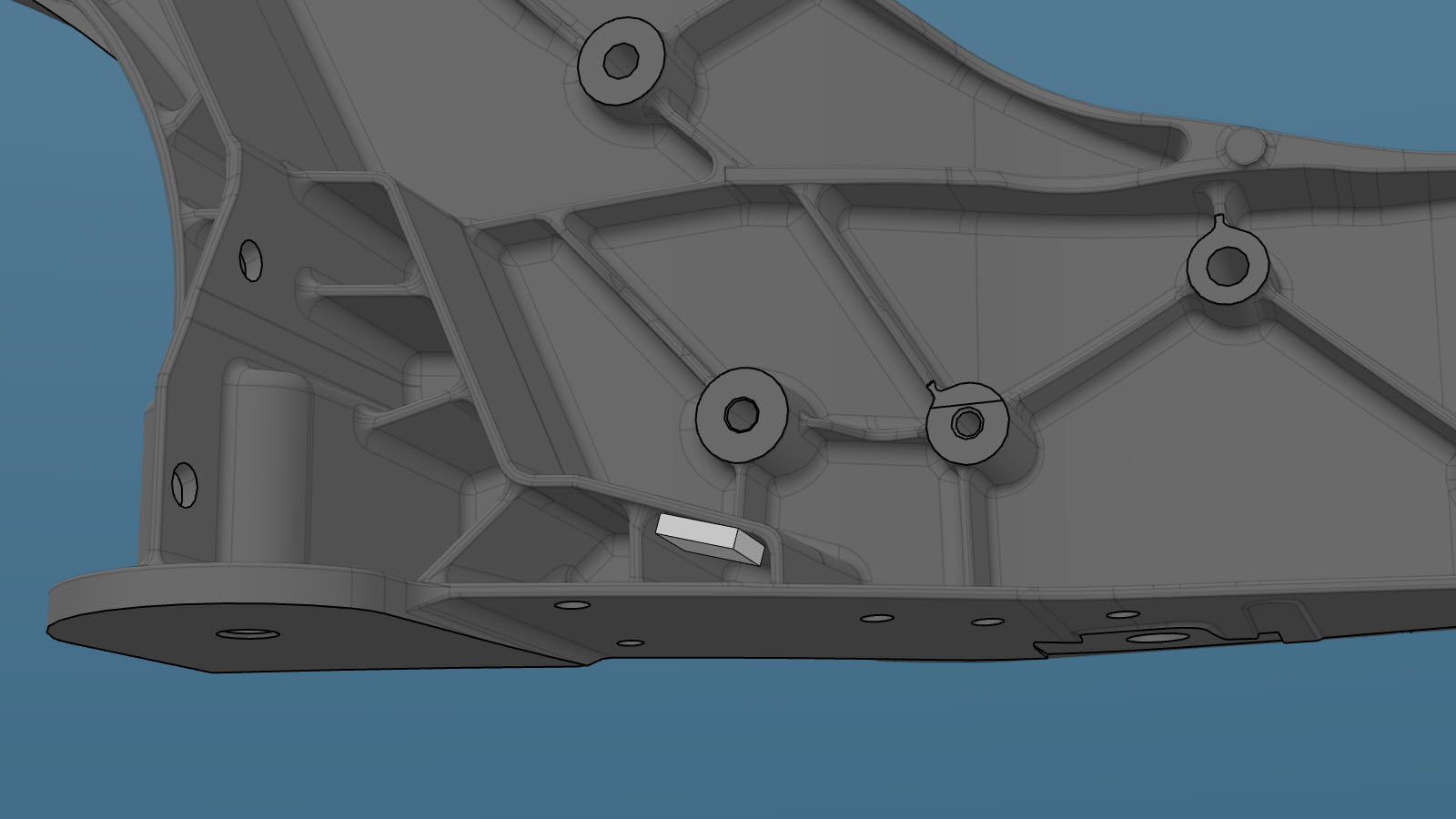

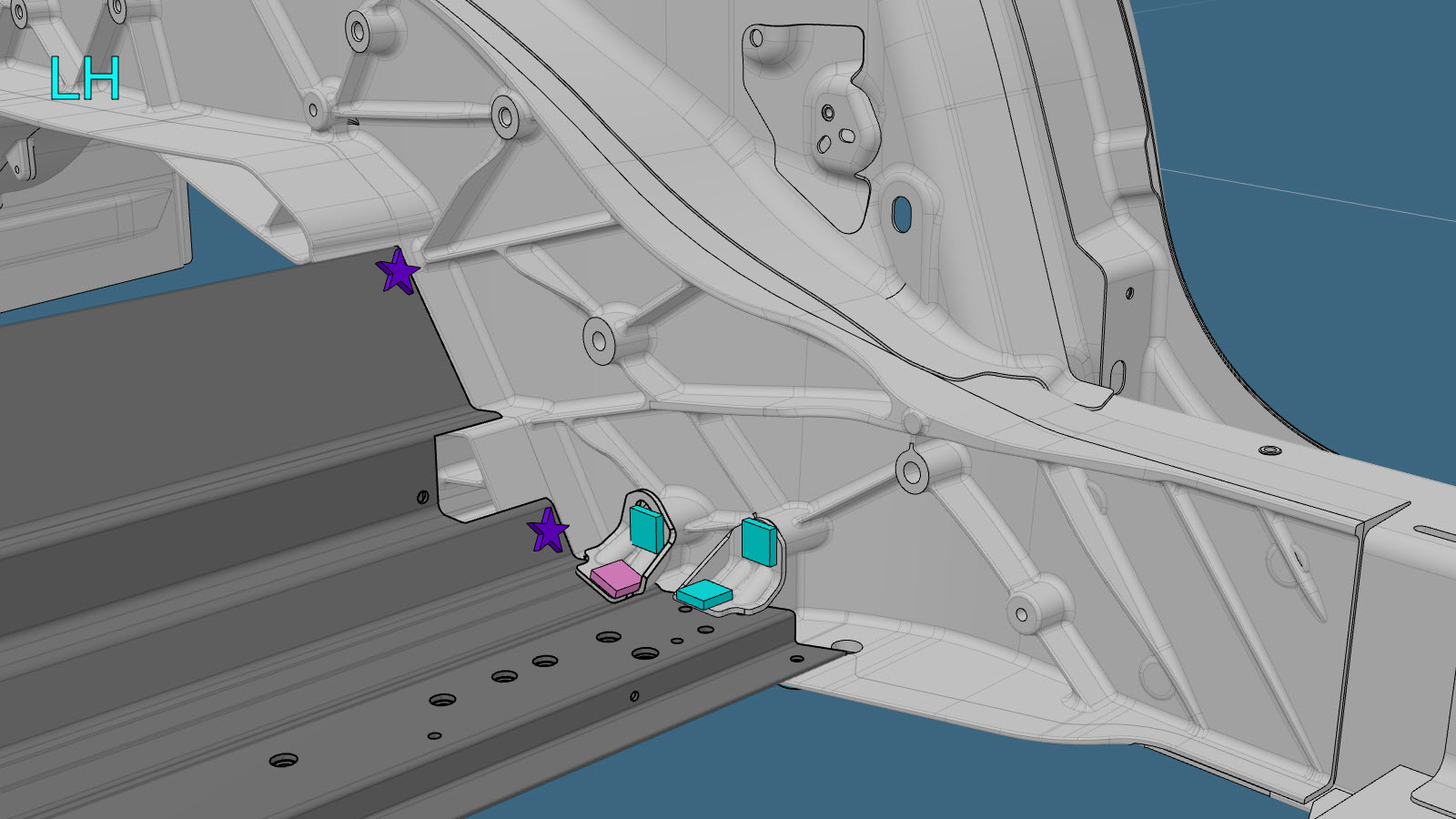

  5. Bruk konstruksjonslim for å feste mutterne på plass på innsiden av det bakre knutepunktet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Slip om nødvendig kantene på mutterne for å få dem i flukt med monteringsstedet.

    Mutter

  6. Klargjør for montering.
    Informational PurposesAn informational icon, calling your attention
    Merk
    En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.

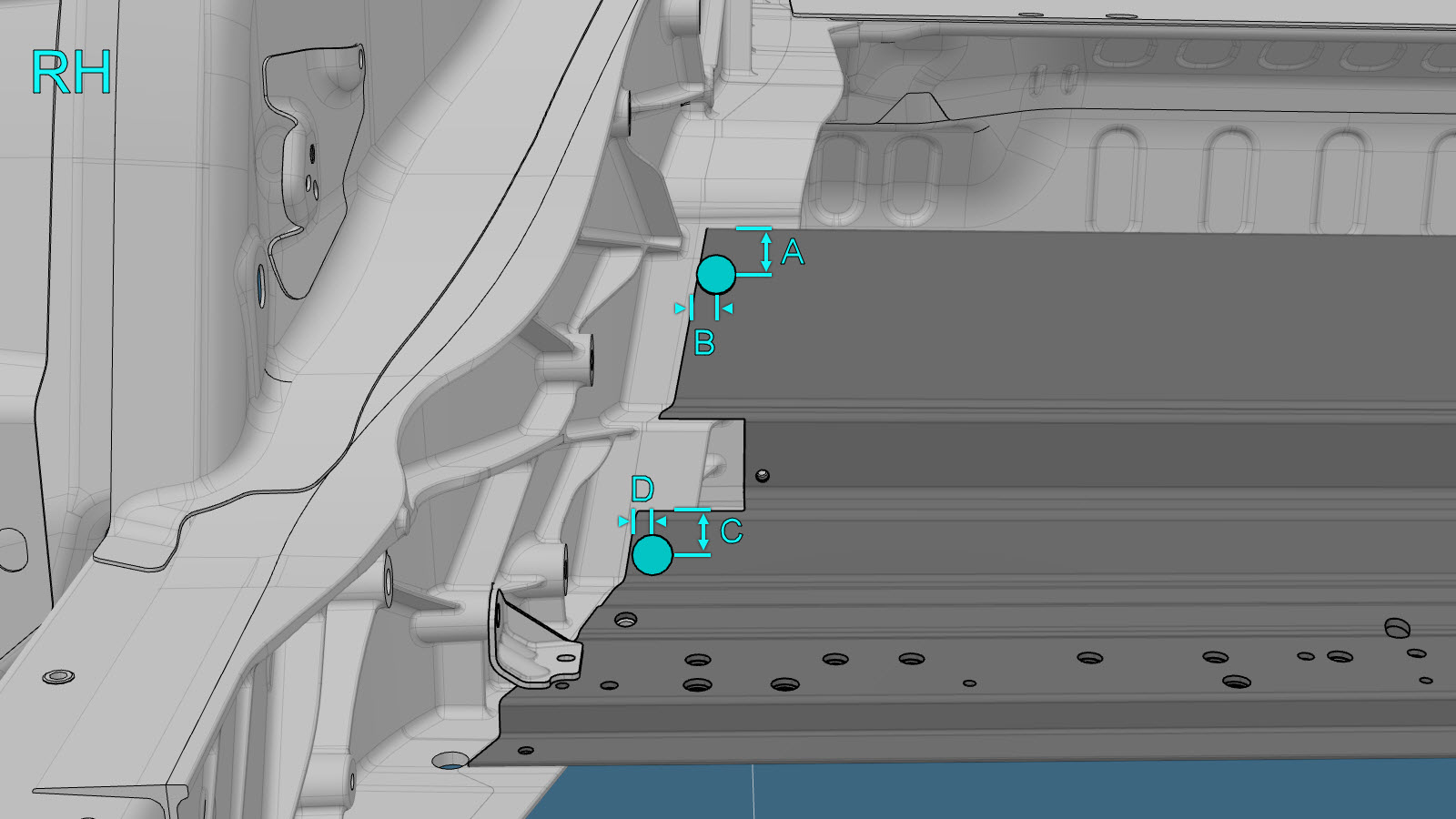

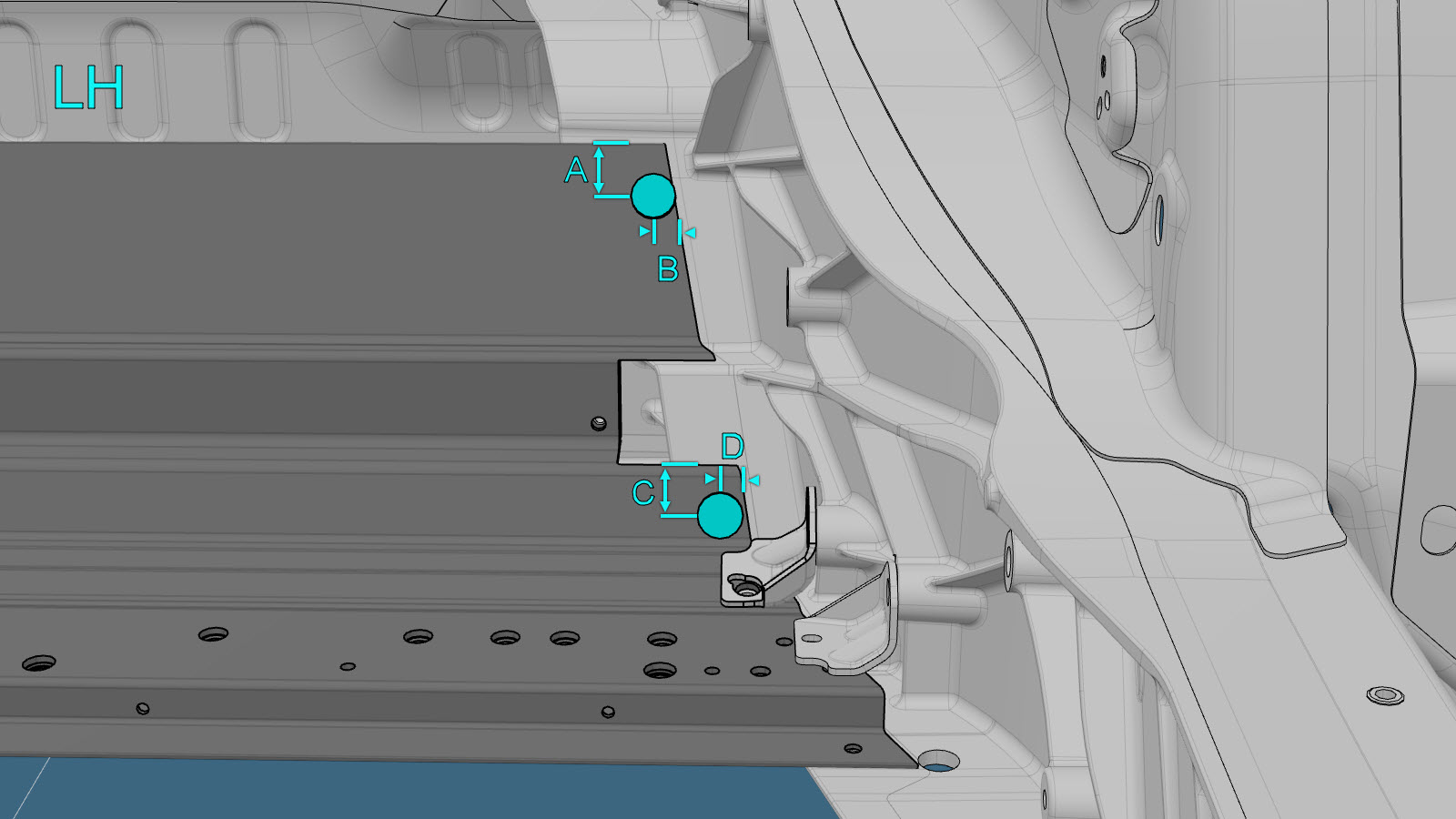

    eller Kraftige konstruksjonsnagler, 6,5 mm
    • A = 24 mm
    • B = 9 mm
    • C = 21 mm
    • D = 11 mm

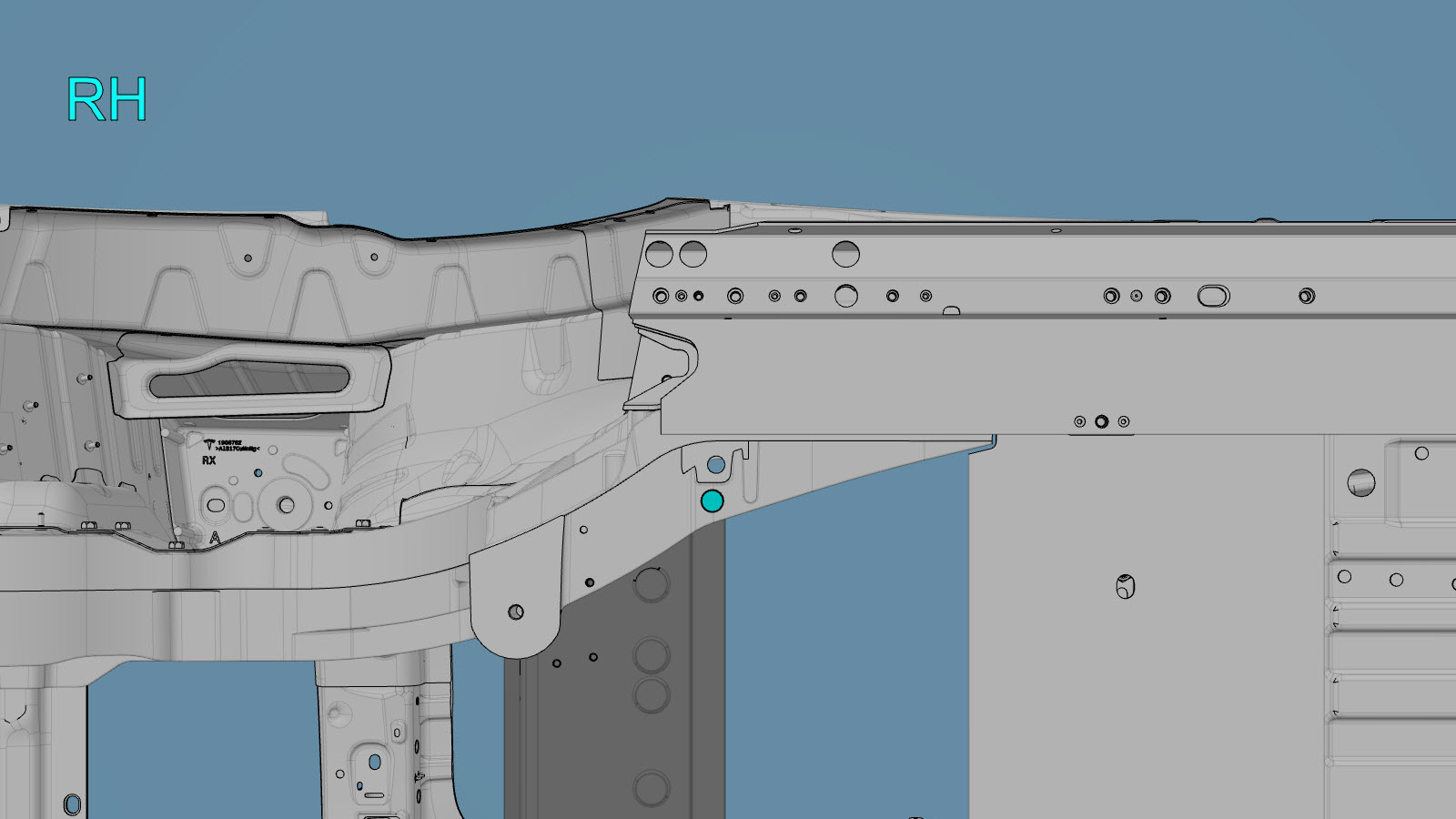

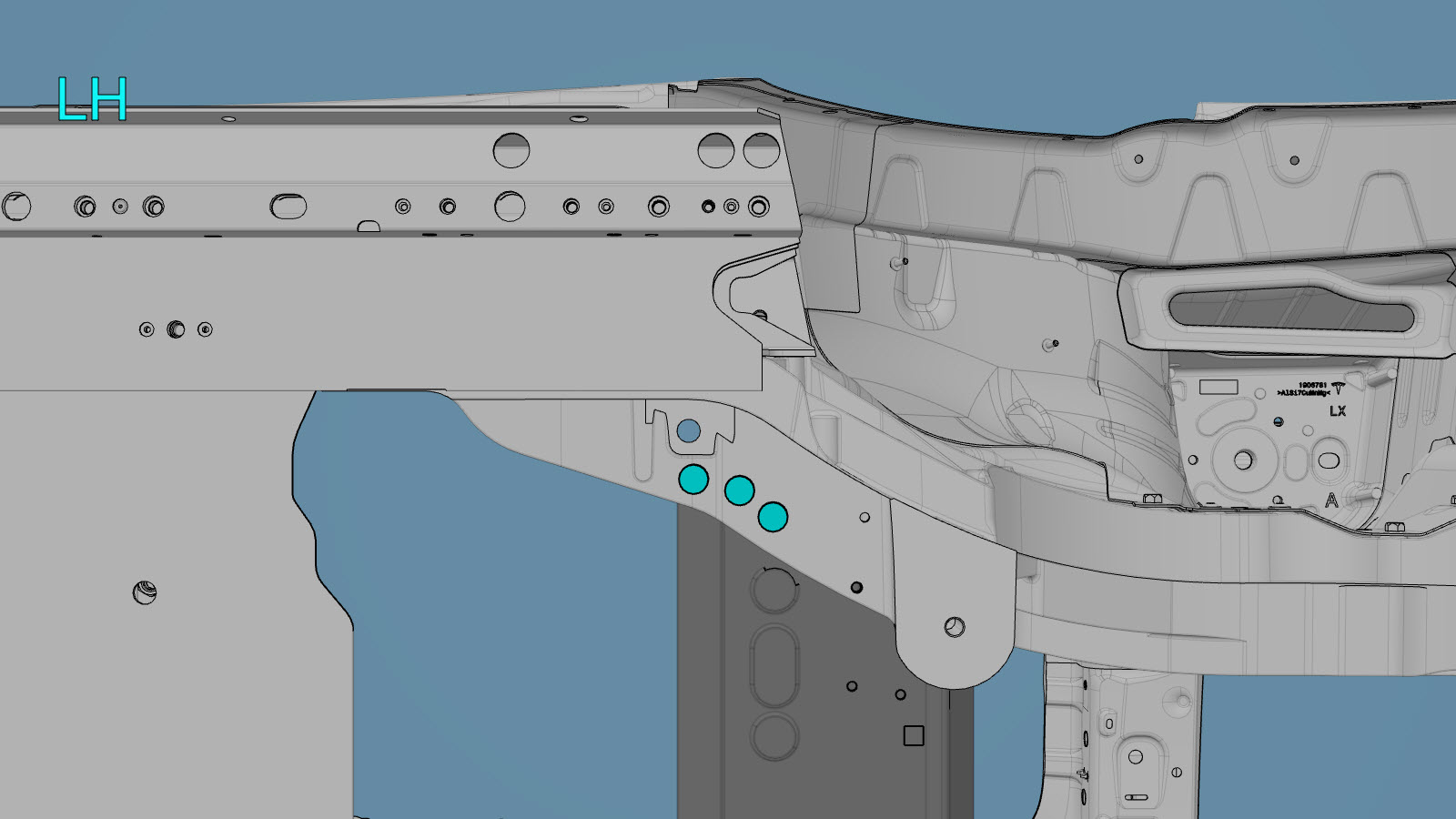

    eller Bolter
    Informational PurposesAn informational icon, calling your attention
    Merk

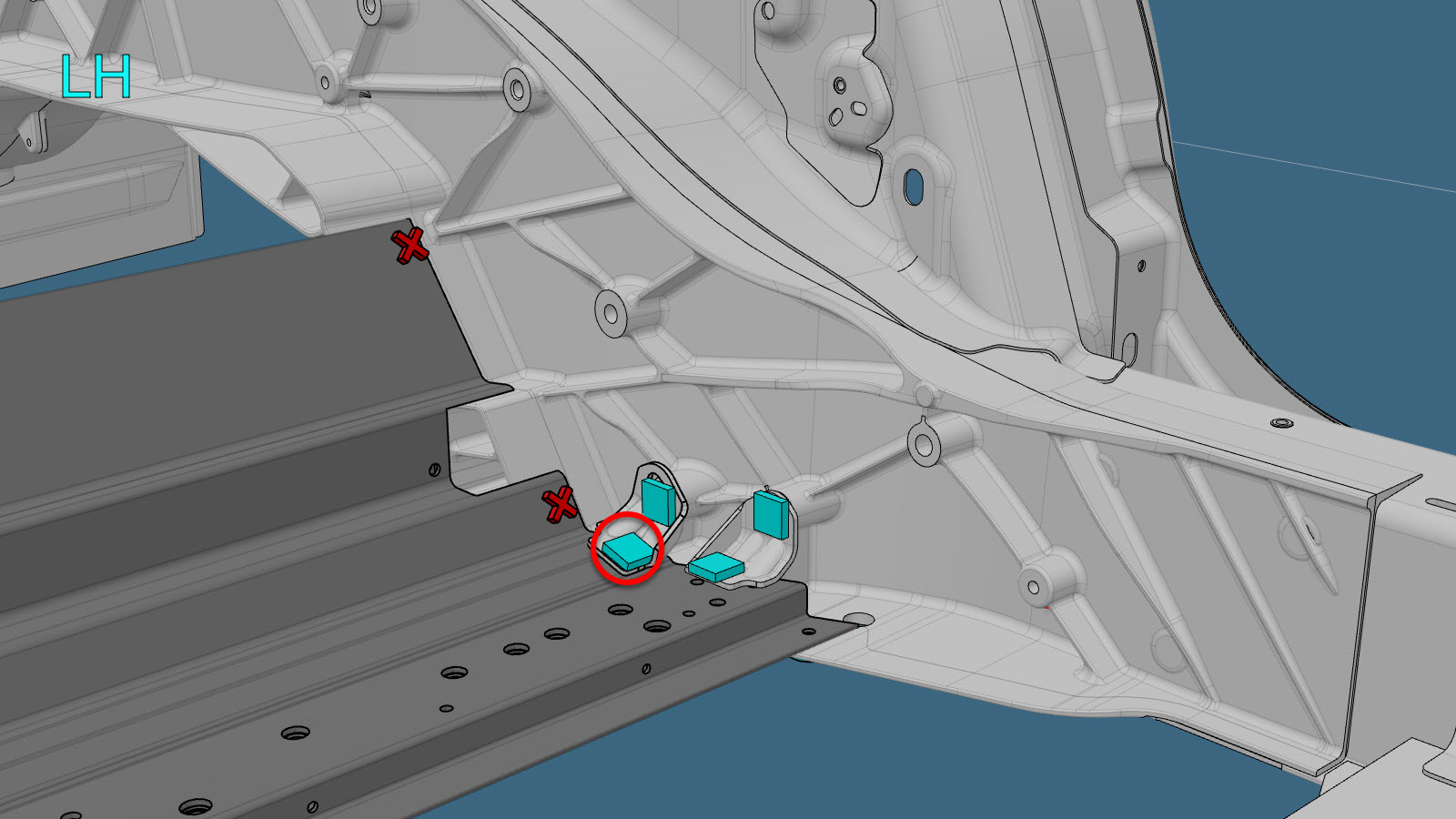

    Monter M8x27-bolten, delenummer 1621820-00-A, på plasseringen som er markert med den røde sirkelen.
    Informational PurposesAn informational icon, calling your attention
    Merk

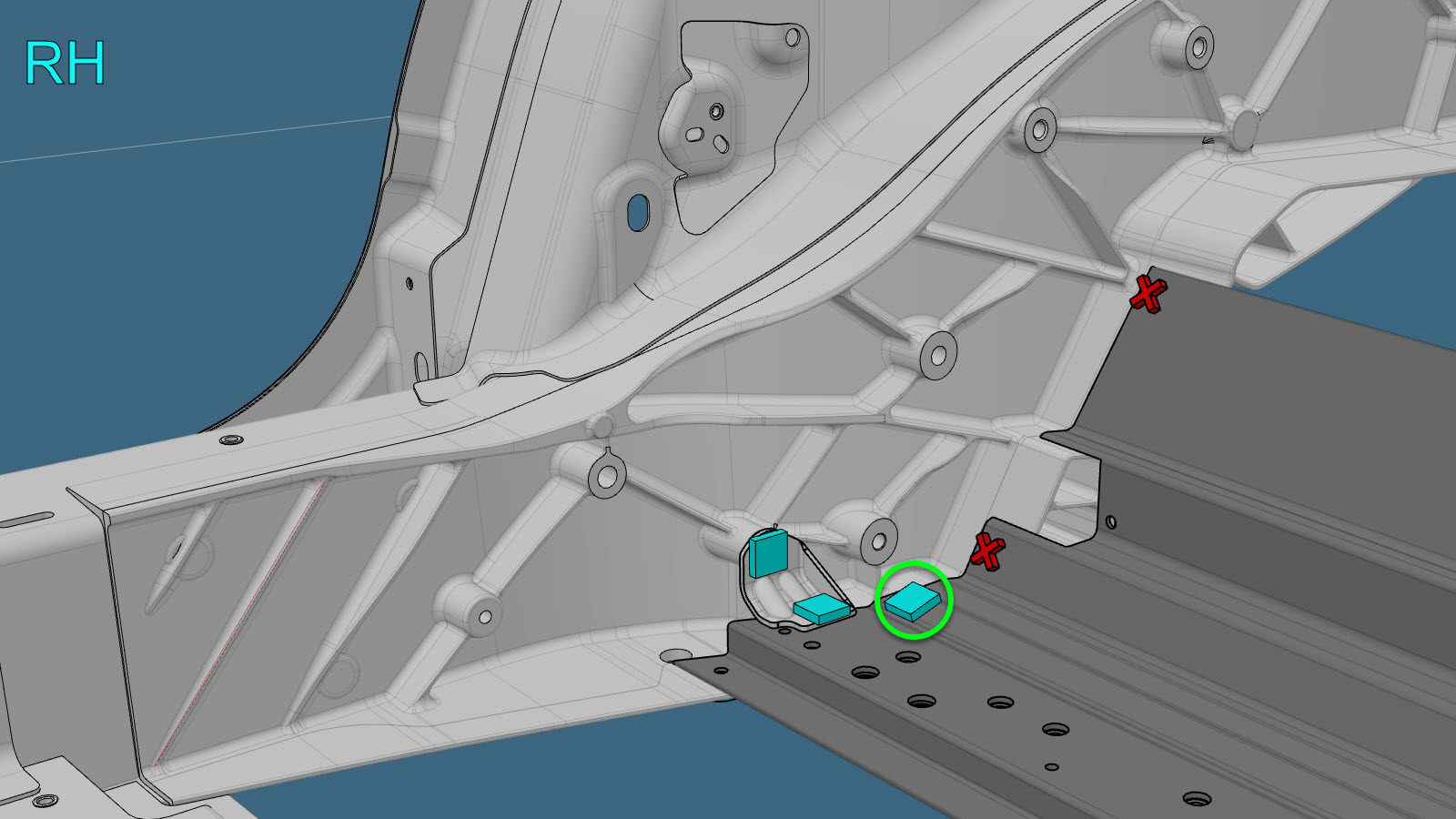

    Monter M8-1.25x22-bolten, delenummer 1552447-00-A, på plasseringen som er markert med den grønne sirkelen.
  7. Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
  8. Monter den nye komponenten eller komponentene.

    Stram boltene slik:

    • M8x27-bolter med sekskanthode, delenummer 1621820-00-A: 20 Nm
    • M10x23-bolter med sekskanthode, delenummer 1111154-00-B: 30 Nm
    • M6x19-bolter med sekskanthode, delenummer 1454541-00-A: 11 Nm
    • M8x20-bolter med sekskanthode, delenummer 1007580-00-A: 25 Nm
    • M8x22-bolter med sekskanthode, delenummer 1552447-00-A: 25 Nm
  9. Monter høyre og venstre Bakre avstiverboks, nedre forsterkning.
  10. Monter Sete på andre rad, gulvpanel.
  11. Monter Bakre motordeksel.
  12. Utfør nødvendige operasjoner etter reparasjon.
