Bakre knutepunkt (komplett) (biler bygd fra 15. november 2021 til og med 6. mars 2022 og før 7. april 2022)

Deleliste

Antall Beskrivelse Bilde/merknader

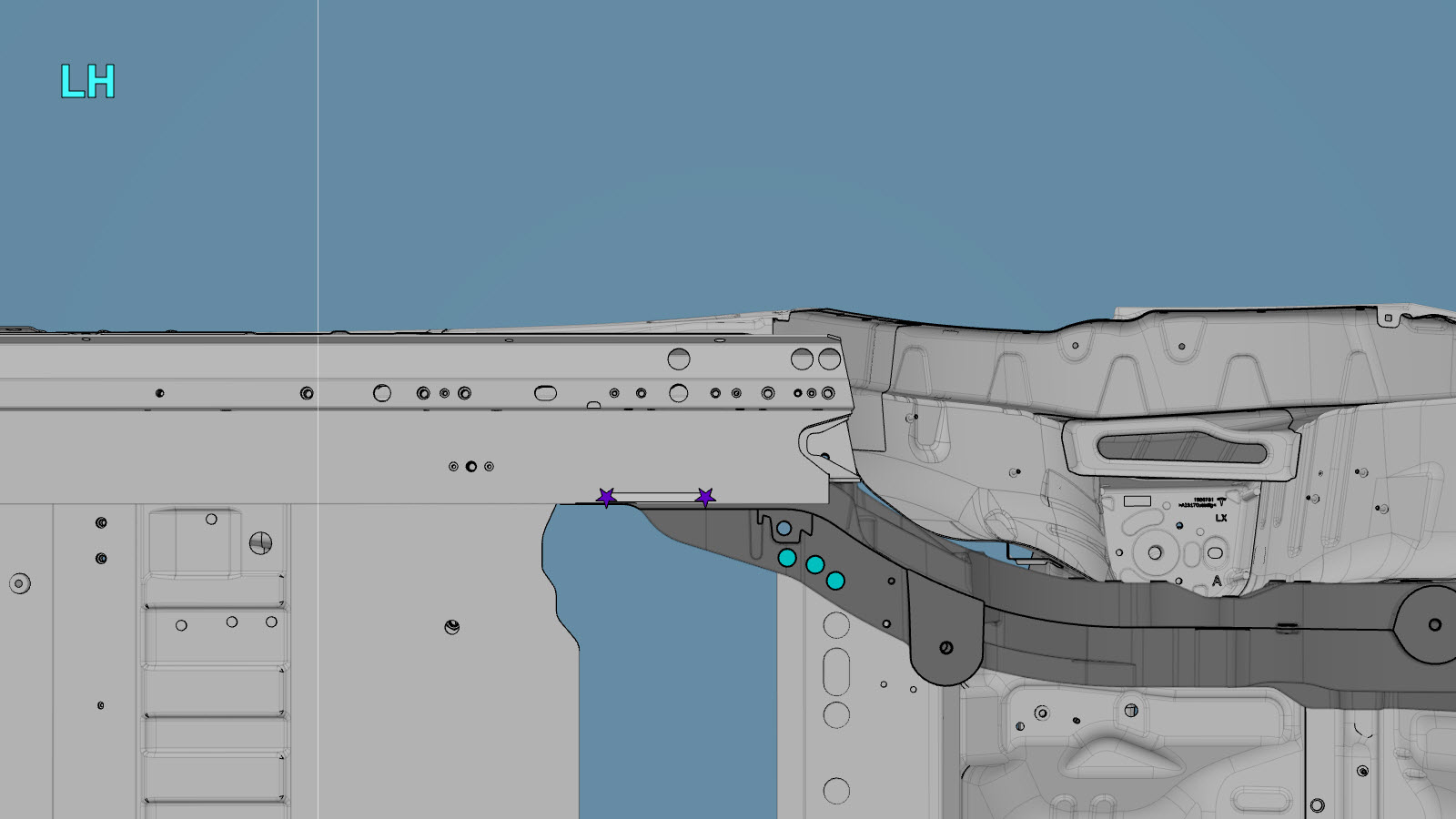

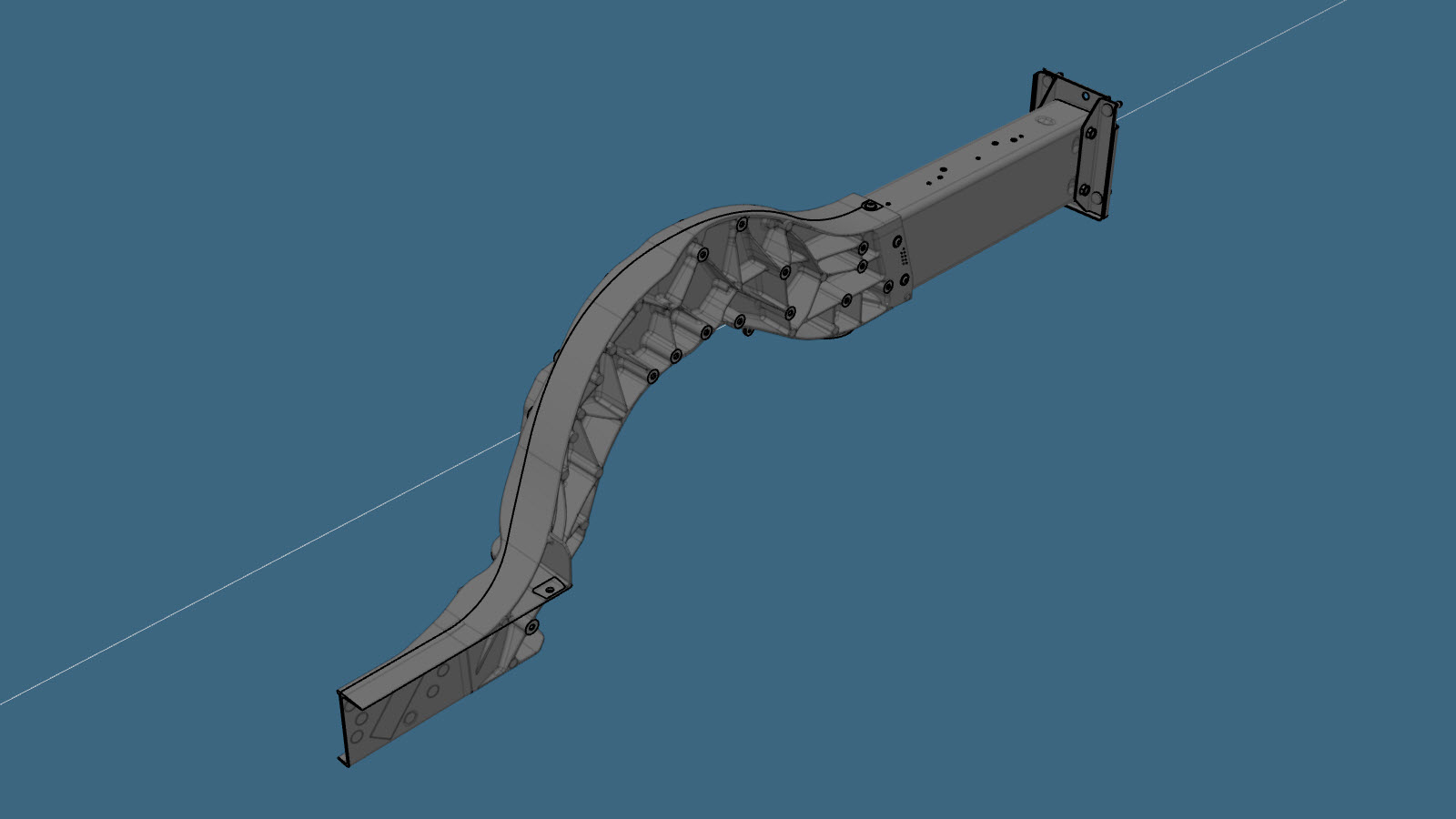

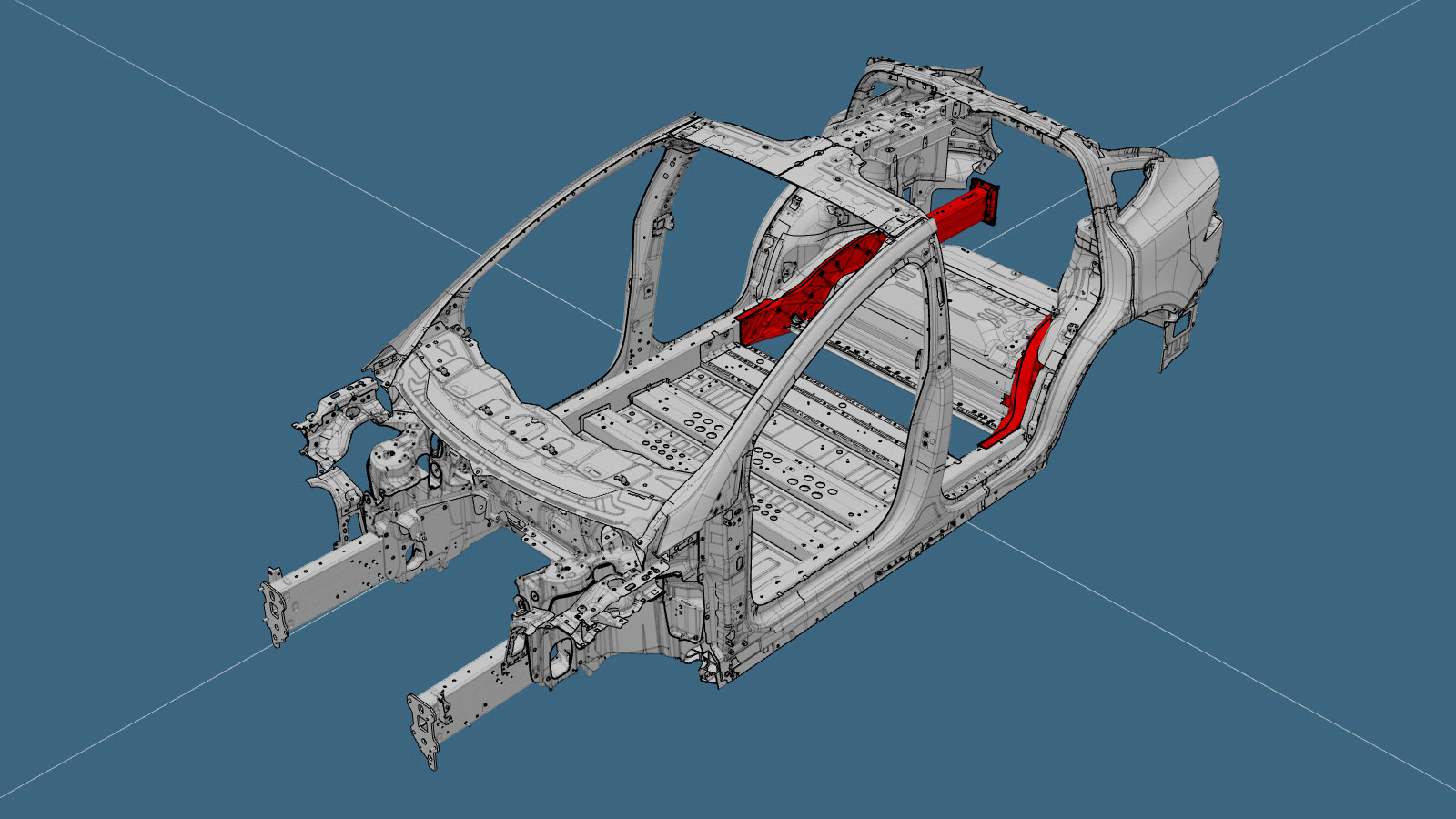

1 ASY-MEMBER RAIL RR (bakre knutepunkt – komplett)
Venstre: 23

Høyre: 21

 Kraftig konstruksjonsnagle, 6,5 mm
4 Forsenket konstruksjonsnagle, 6,5 mm
1 Bolt , M6-1 x 19 Tesla-delenummer 1454541-00-A.
1 Bolt , M8x20 Tesla-delenummer 1552447-00-A.
2 Bolt , M8x20 Tesla-delenummer 1007580-00-A.
1 Bolt , M8x50 Tesla-delenummer 1046838-00-A.
1 Bolt , M8x27 Tesla-delenummer 1621820-00-A.
2 Bolt, Torx-hode , M8x20 Tesla-delenummer 1014747-00-B.
2 Mutter , M8-1.25,HF,Steel[10],ZnAl,BLACK Tesla-delenummer 1006628-01-A.

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

  1. Fjern Sete på andre rad, gulvpanel.
  2. Fjern bakpanelet.
    Basert på bilens byggedato, fjerner du bakpanelet ved hjelp av egnet prosedyre:
  3. Fjern gulvet i bagasjerom bak.
    Basert på bilens byggedato, fjerner du gulvet i bagasjerommet bak ved hjelp av egnet prosedyre:
  4. Fjern waterfall-panelet i bagasjerom bak.
    Basert på bilens byggedato, fjerner du waterfall-panelet i bagasjerommet bak ved hjelp av egnet prosedyre:
  5. Fjern Øvre forsterkning for bakre knutepunkt (foran).
  6. Fjern Øvre forsterkning for bakre knutepunkt (bak).
  7. Fjern Bakre avstiverboks, nedre forsterkning.
  8. Fjern Gulvplateforlengelse for bagasjerom bak.
  9. Fjern Ytre forsterkning for bakre knutepunkt.
  10. Fjern Forsterkning for bakre støtdempertårn.
  11. Fjern den opprinnelige komponenten.

    eller Fabrikkpunktsveisinger

    eller Bor gjennom fabrikkpunktsveisinger
    Informational PurposesAn informational icon, calling your attention
    Merk
    Når du borer ut punktsveisinger, bruker du et bor som lager et hull med korrekt størrelse for festeanordningen som skal erstatte punktsveisingen.

    eller RIVTAC

    eller Fabrikkonstruksjonsnagler

    eller Bolter

    eller Bolt, Torx-hode

    BOM fra fabrikk

  12. Bruk konstruksjonslim for å feste mutterne på plass på innsiden av det bakre knutepunktet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Slip om nødvendig kantene på mutterne for å få dem i flukt med monteringsstedet.

    Mutter

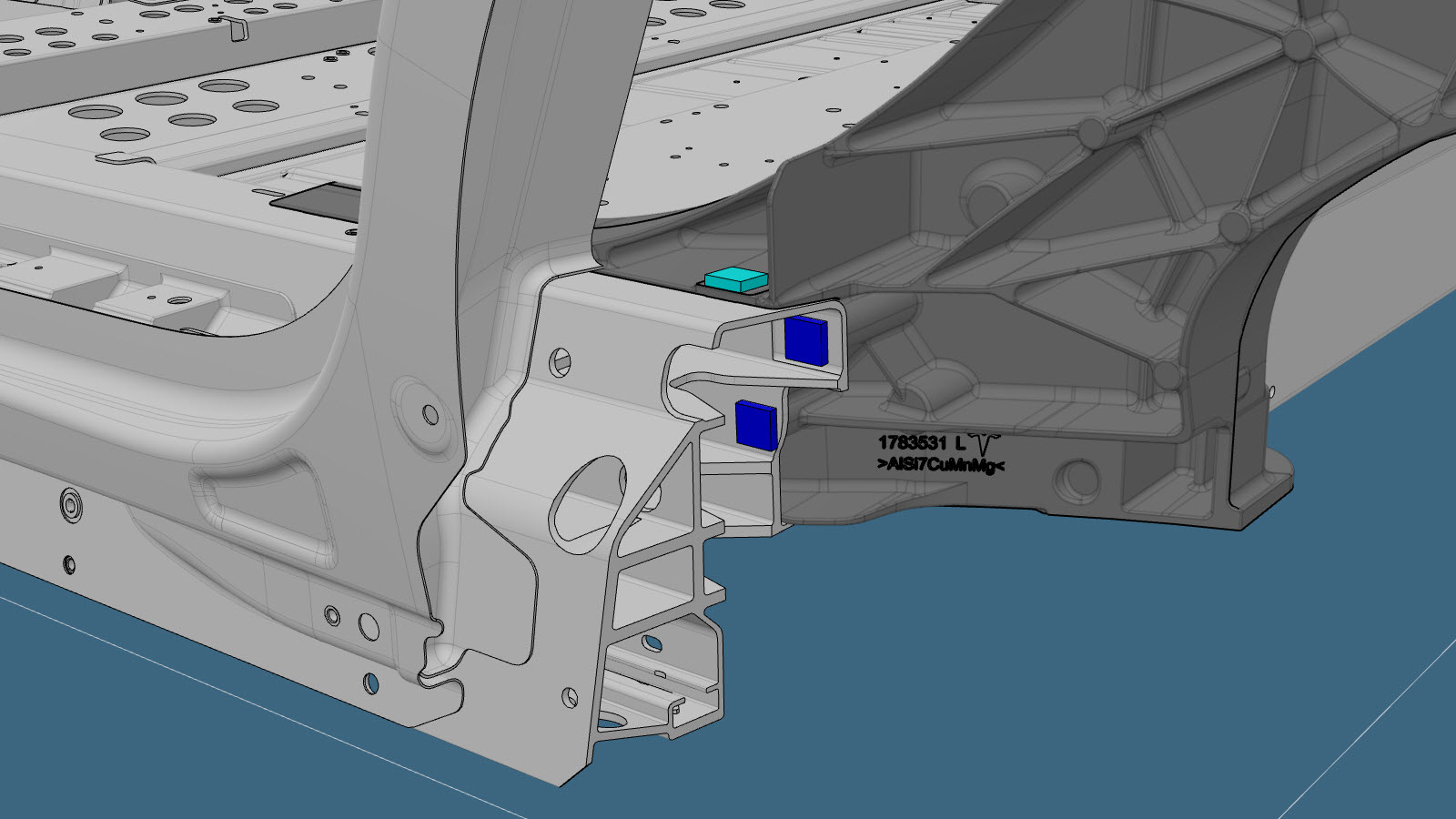

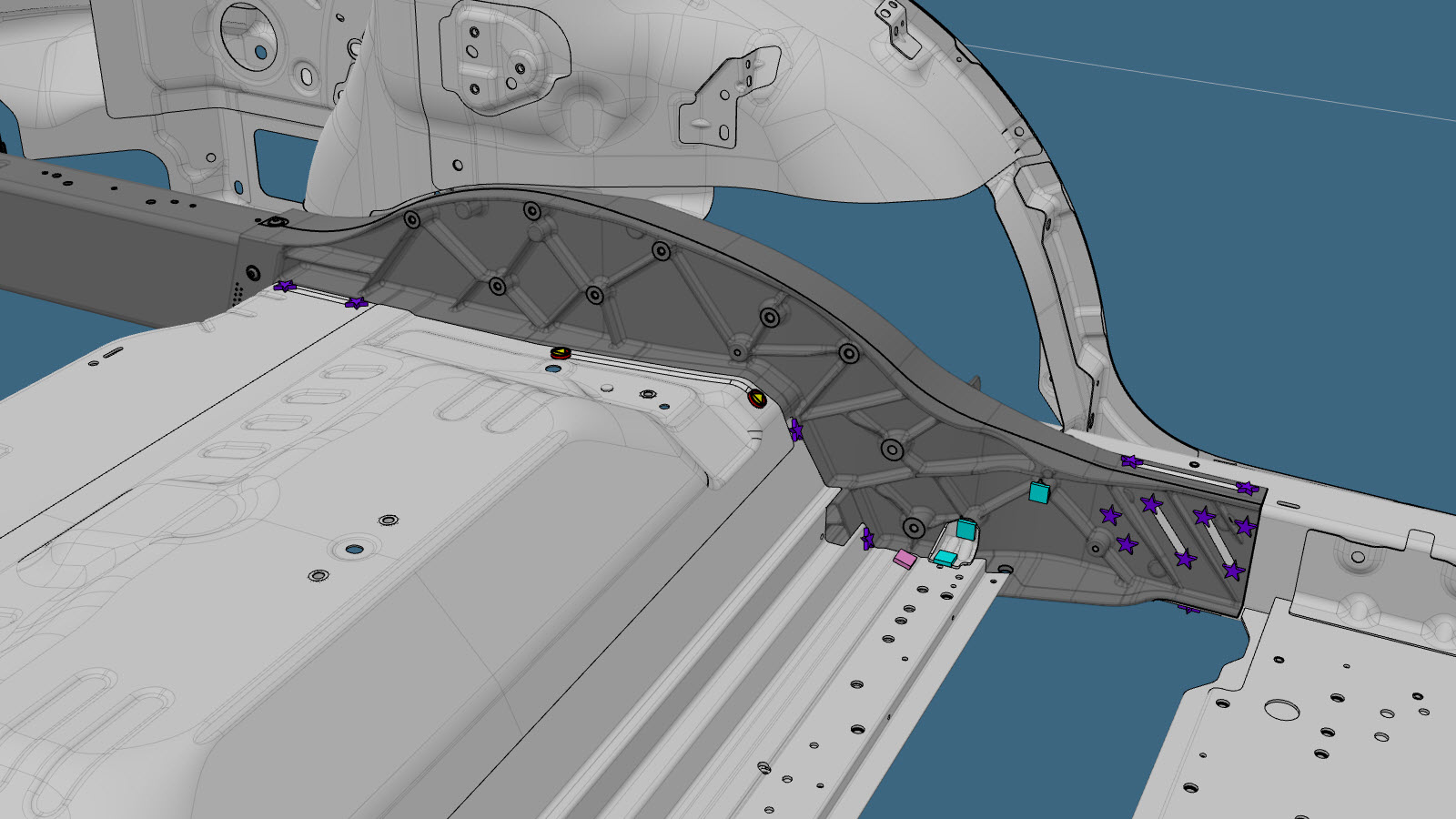

  13. Klargjør for montering.
    Informational PurposesAn informational icon, calling your attention
    Merk

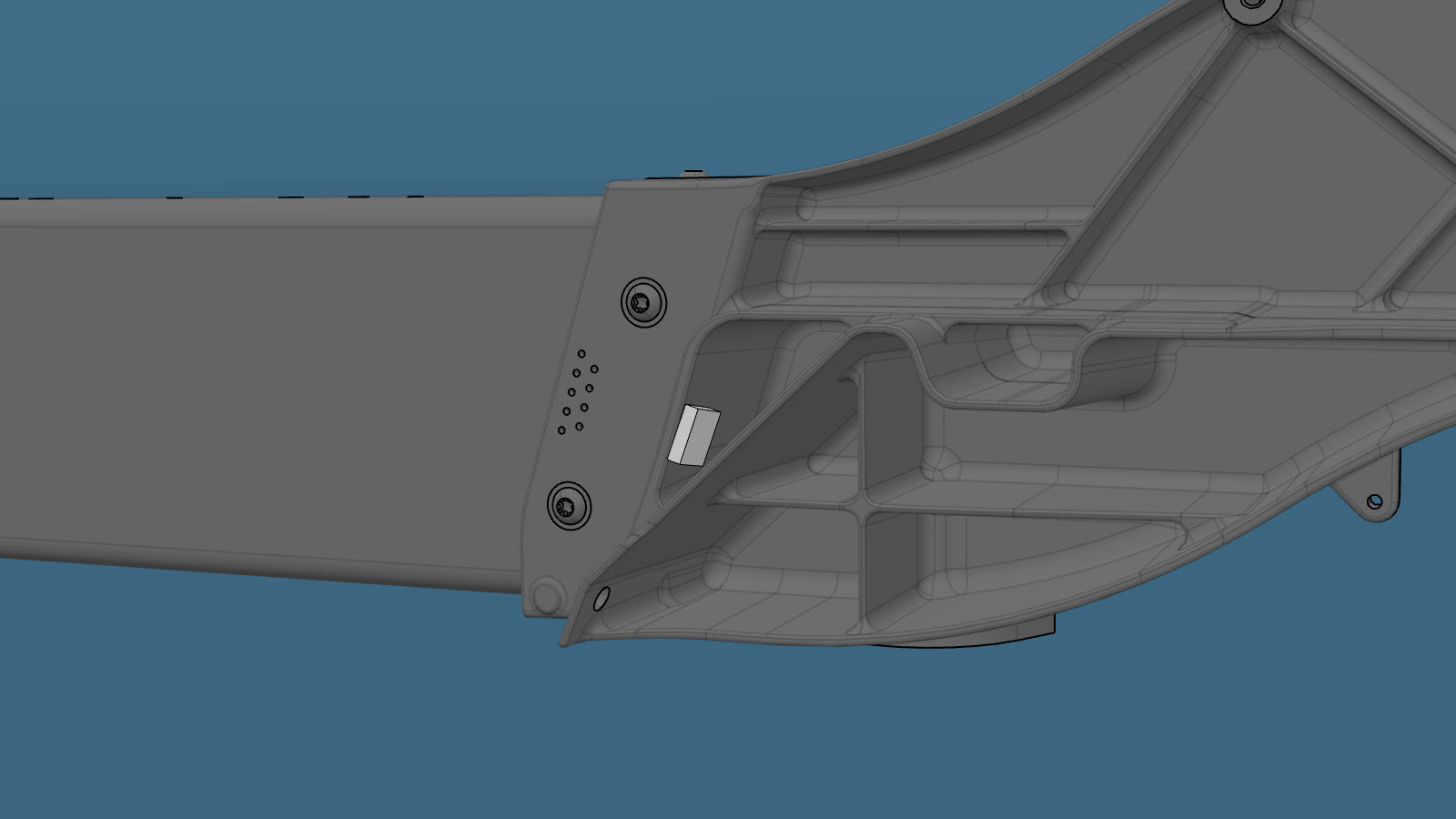

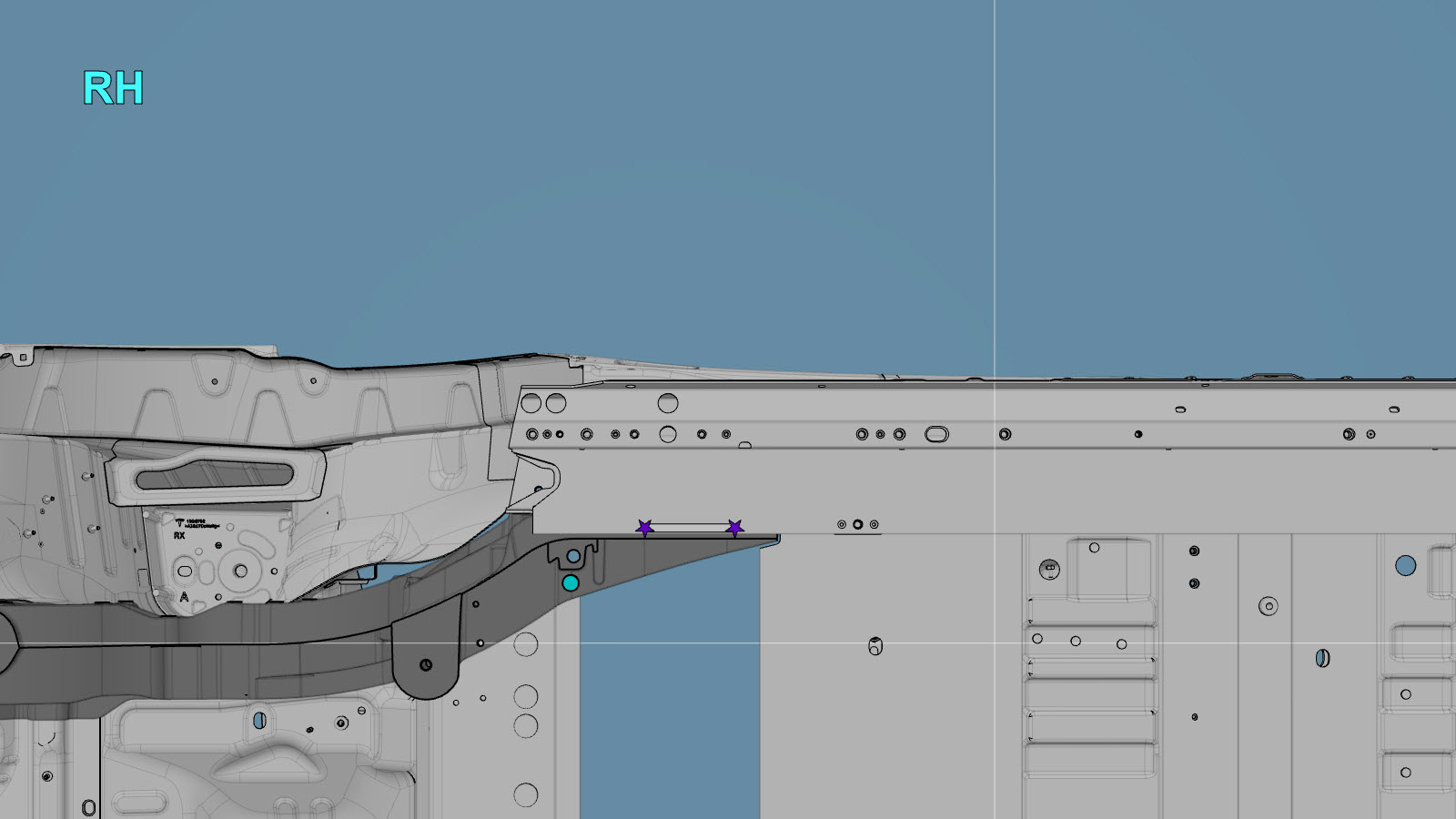

    En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.
    eller Kraftige konstruksjonsnagler, 6,5 mm

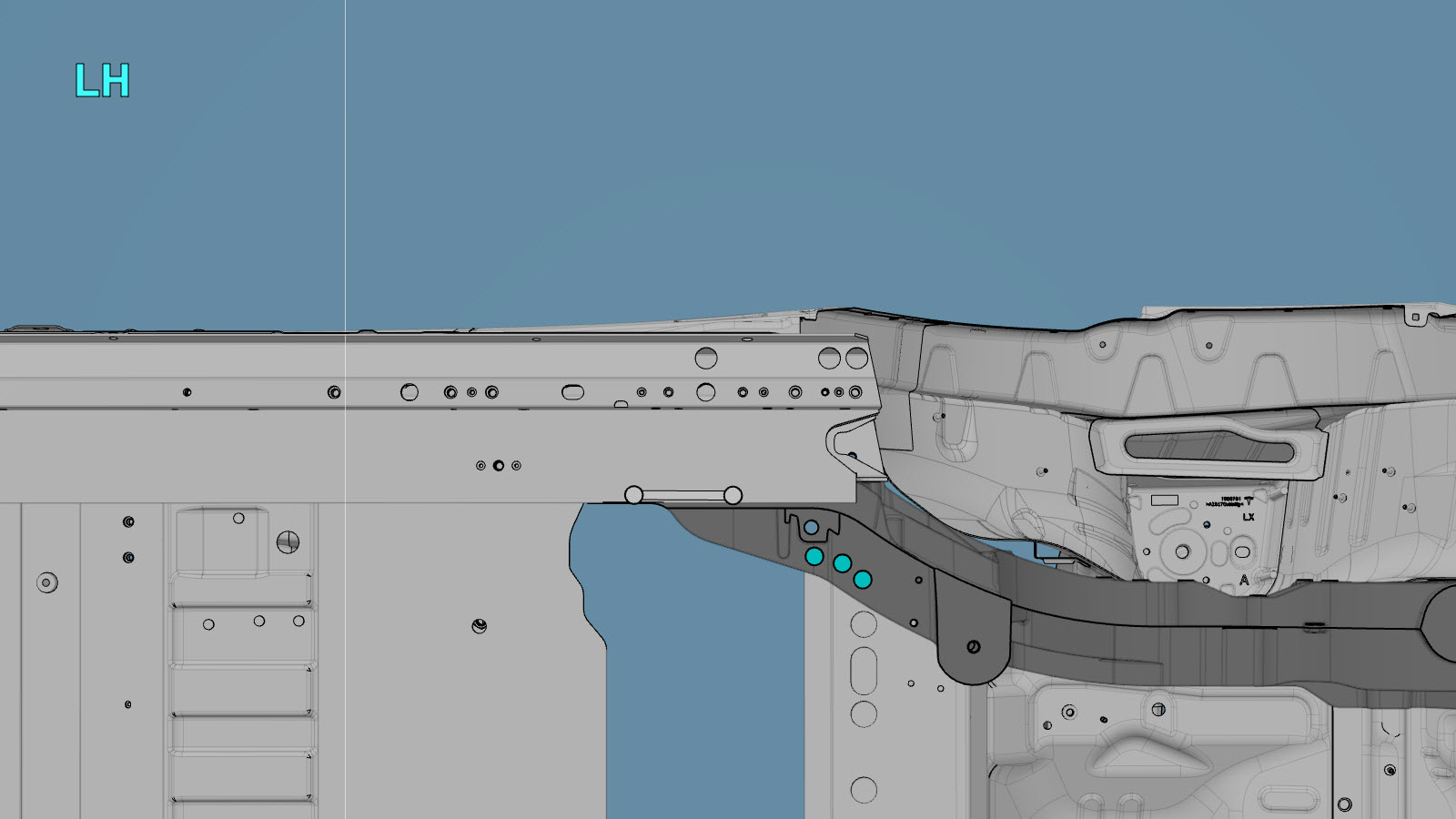

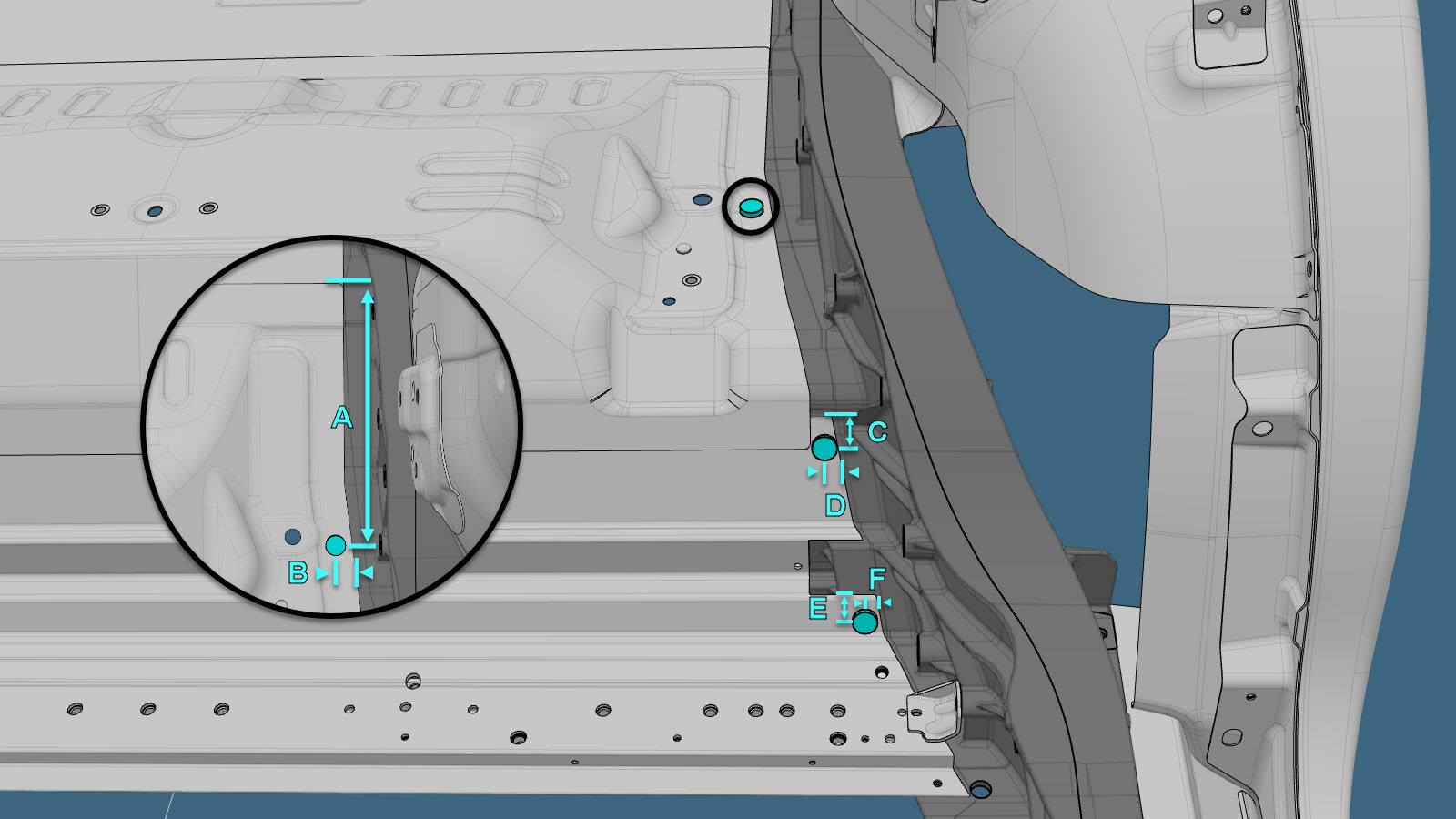

    • A = 260 mm
    • B = 15 mm
    • C = 24 mm
    • D = 9 mm
    • E = 21 mm
    • F = 11 mm

    eller Forsenkede konstruksjonsnagler, 6,5 mm

    eller Bolter
    Informational PurposesAn informational icon, calling your attention
    Merk

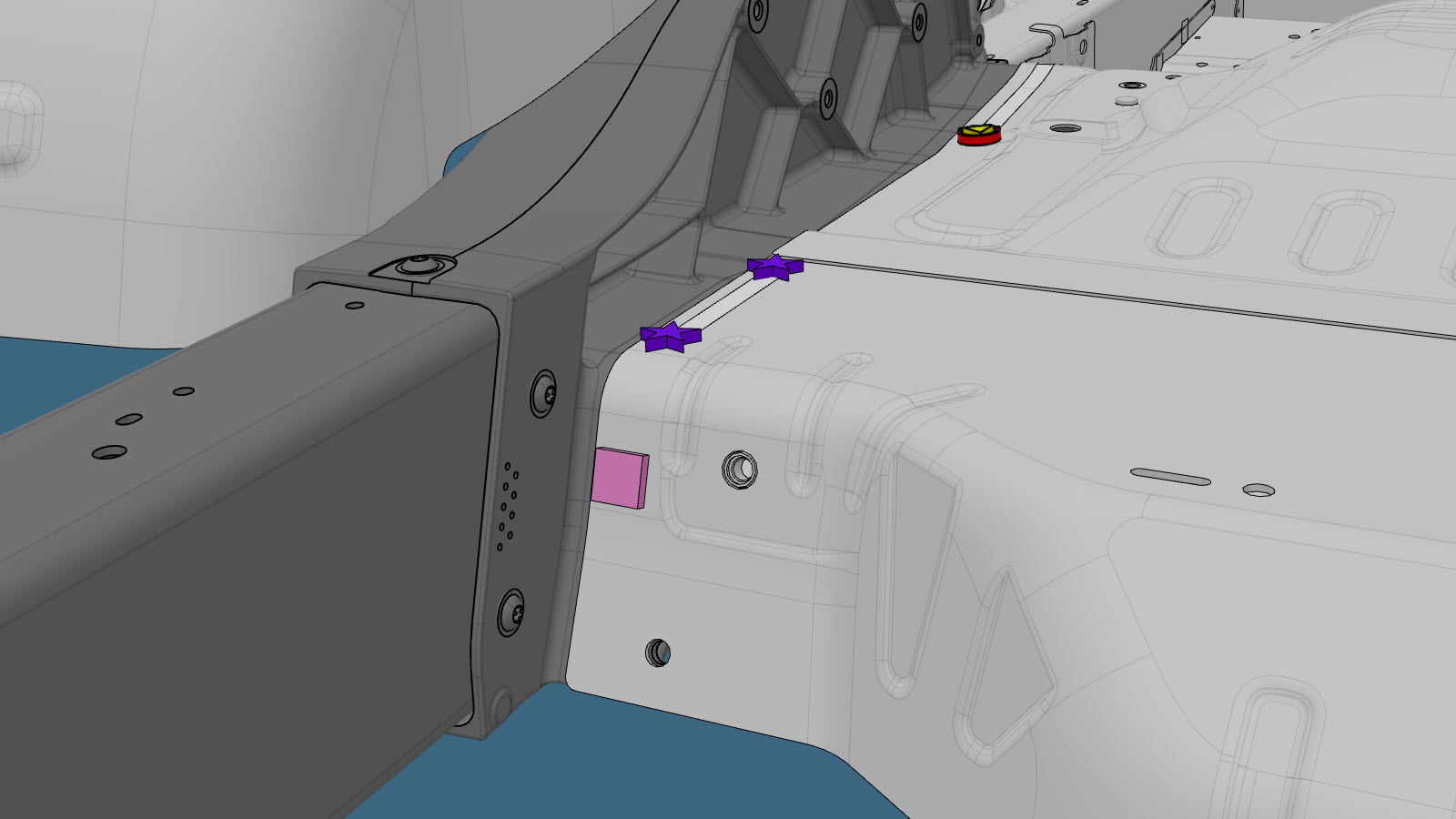

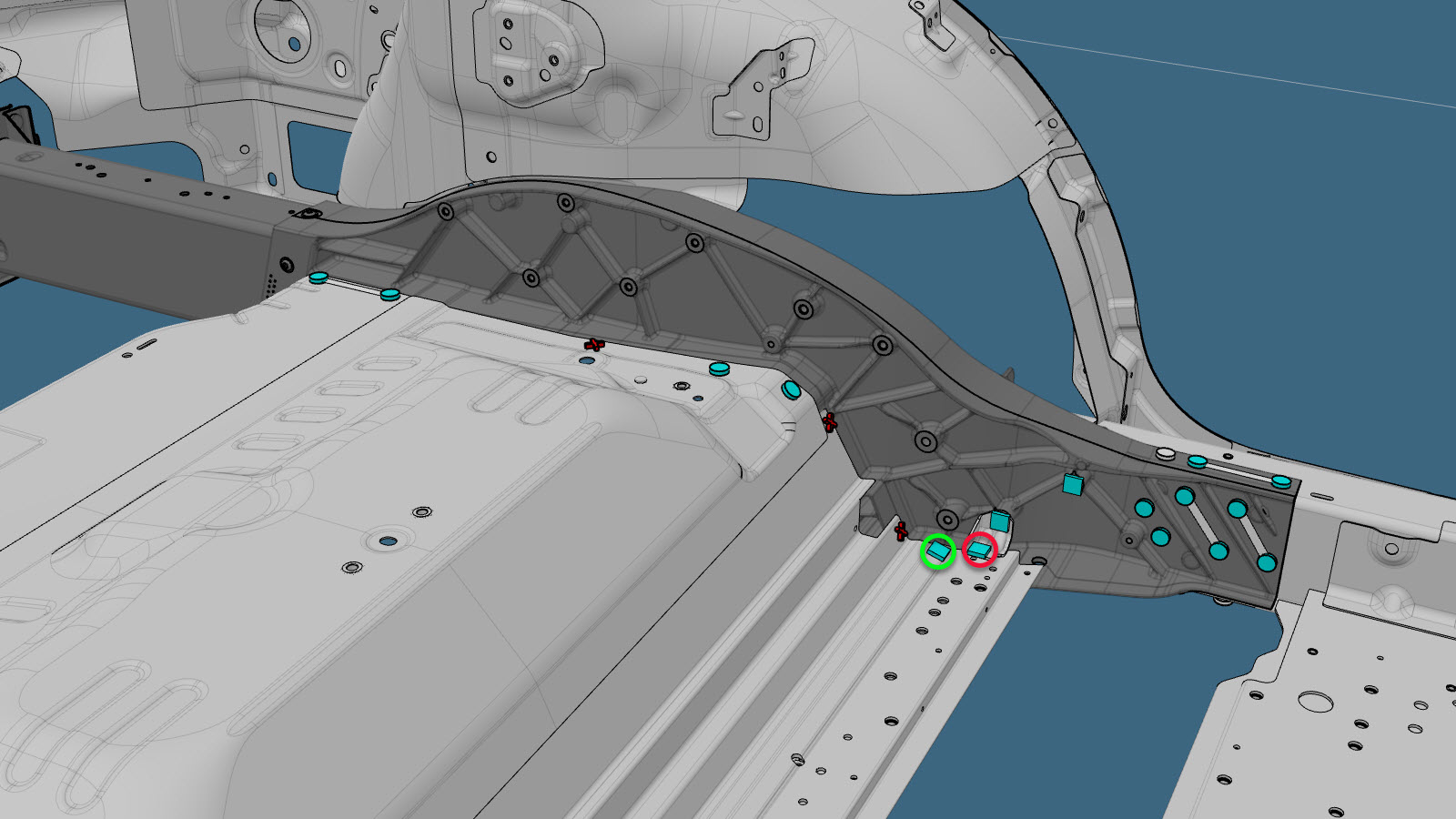

    Monter M6-1x19-bolten, delenummer 1454541-00-A, på plasseringen som er markert med den røde sirkelen.
    Informational PurposesAn informational icon, calling your attention
    Merk

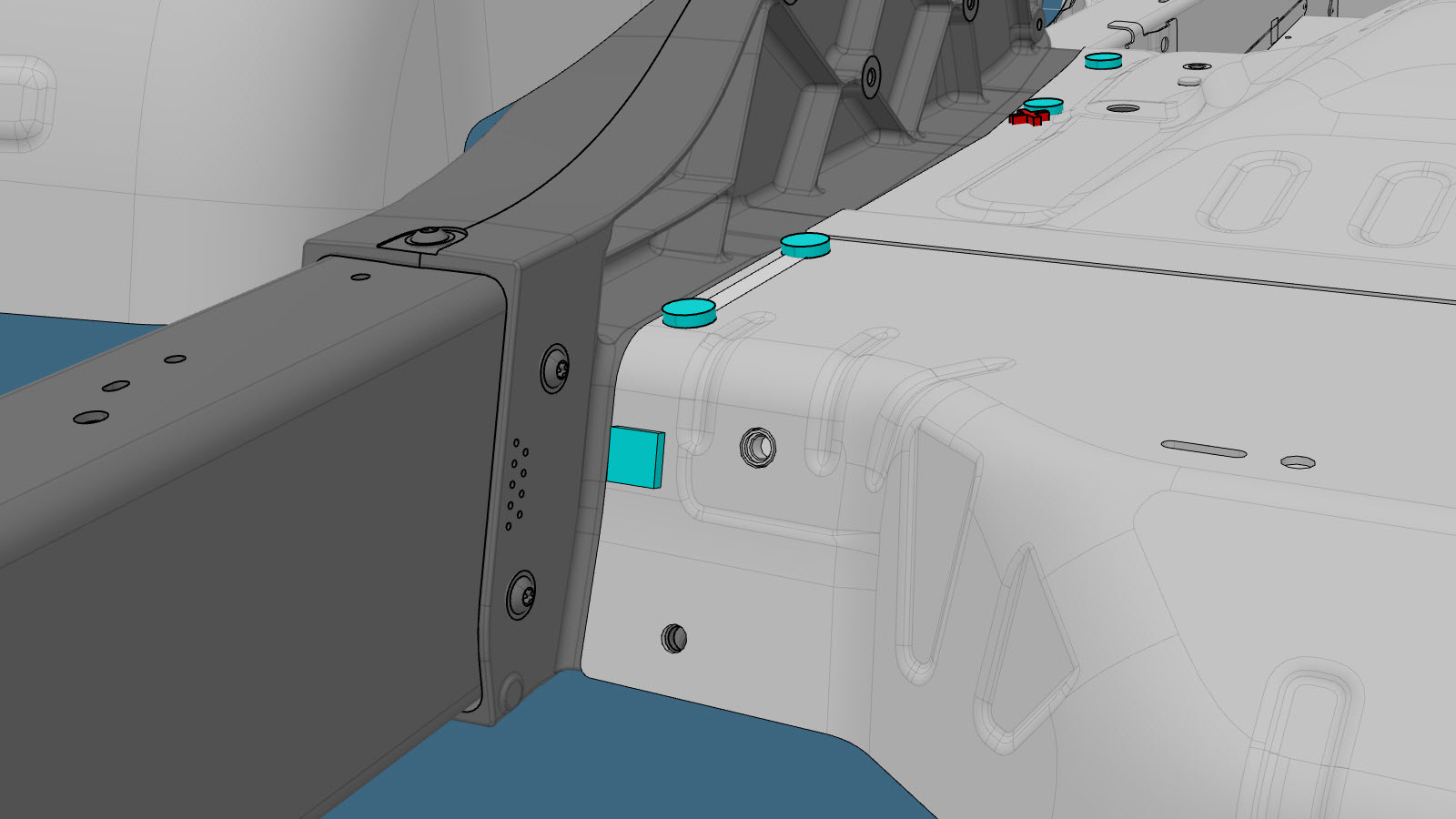

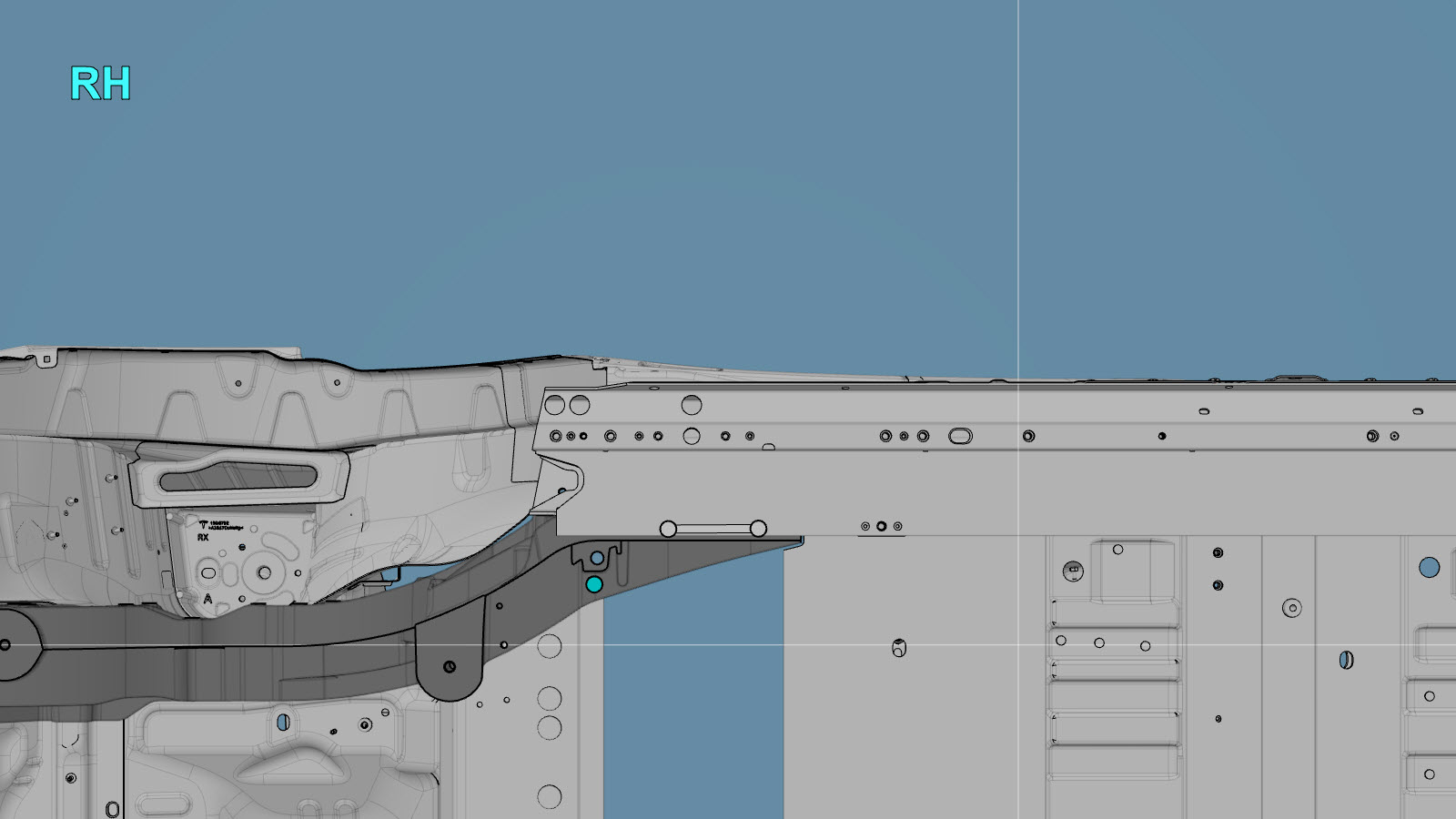

    Monter M8-1.25x22-bolten, delenummer 1552447-00-A, på plasseringen som er markert med den grønne sirkelen.

    eller Bolt, Torx-hode

  14. Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
  15. Monter den nye komponenten eller komponentene.

    Stram boltene slik:

    • M8x27-bolter med sekskanthode, delenummer 1621820-00-A: 20 Nm
    • M6x19-bolter med sekskanthode, delenummer 1454541-00-A: 11 Nm
    • M8x50-bolter med sekskanthode, delenummer 1046838-00-A: 24 Nm
    • M8x20-bolter med sekskanthode, delenummer 1007580-00-A: 25 Nm
    • M8x22-bolter med sekskanthode, delenummer 1552447-00-A: 25 Nm
    • Torx-bolter (alle): 24 Nm
  16. Monter Øvre forsterkning for bakre knutepunkt (foran).
  17. Monter Øvre forsterkning for bakre knutepunkt (bak).
  18. Monter Bakre avstiverboks, nedre forsterkning.
  19. Monter waterfall-panelet i bagasjerom bak.
    Monter waterfall-panelet i bagasjerom bak ved hjelp av egnet prosedyre:
  20. Monter gulvet i bagasjerom bak.
    Monter gulvet i bagasjerom bak ved hjelp av egnet prosedyre:
  21. Monter Gulvplateforlengelse for bagasjerom bak.
  22. Monter Ytre forsterkning for bakre knutepunkt.
  23. Monter Forsterkning for bakre støtdempertårn.
  24. Monter bakpanelet.
    Monter bakpanelet ved hjelp av egnet prosedyre:
  25. Monter Sete på andre rad, gulvpanel.
  26. Utfør nødvendige operasjoner etter reparasjon.
