Bakre panel (biler bygd til og med 21. mai 2024)

Reparasjonsinformasjon

Gjennomgå all generell praksis og sikkerhetsdokumentasjon for reparasjoner etter kollisjoner og bruk egnet PVU (personlig verneutstyr) før du starter denne prosedyren.
Denne prosedyren kan utføres uten å bruke rammeløfter.

Deleliste


Antall	Beskrivelse	Bilde/merknader
1	REAR BODY PANEL ASSEMBLY (bakre karosseripanel)
40	Konstruksjonspopnagle, 6,5 mm
2	Flow Form-nagle S18
2	Flow Form-nagle S28
2	Flow Form-nagle S38
8	Bolt , HF,M10-1.5x35,[109],ZNFL,SMAT	Tesla-delenummer 1044009-00-A.
8	Mutter , M10x1.5	Tesla-delenummer 1047337-00-A.
8	Spyler	Tesla-delenummer 1079620-00-B.

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

Fjern den opprinnelige komponenten.

eller Bolter

Mutter

eller SPR-er fra fabrikk

eller Fabrikkpunktsveisinger

eller Bor gjennom fabrikkpunktsveisinger
Merk
Når du borer ut punktsveisinger, bruker du et bor som lager et hull med korrekt størrelse for festeanordningen som skal erstatte punktsveisingen.

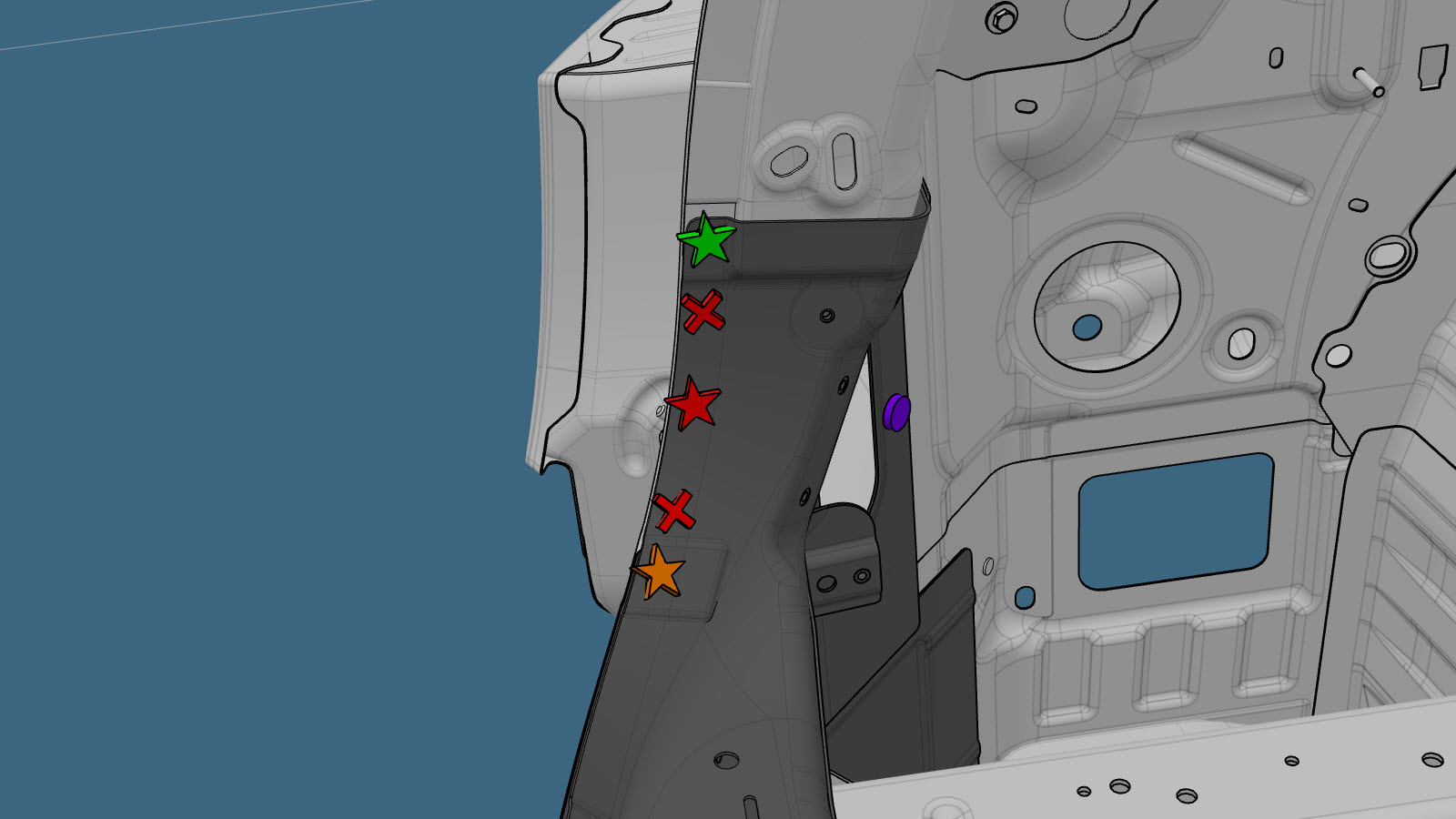

Klargjør for montering.

Merk
En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.

eller Flow Form-nagler, S18

eller Flow Form-nagler, S28

eller Flow Form-nagler, S38

eller Konstruksjonspopnagler, 6,5 mm

eller Bolter

Mutter
Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
Monter den nye komponenten eller komponentene.
Stram til mutrene til 50 Nm.
Utfør nødvendige operasjoner etter reparasjon.
