前车架总成（整体）

维修程序

  1. 拆卸前围板横梁。

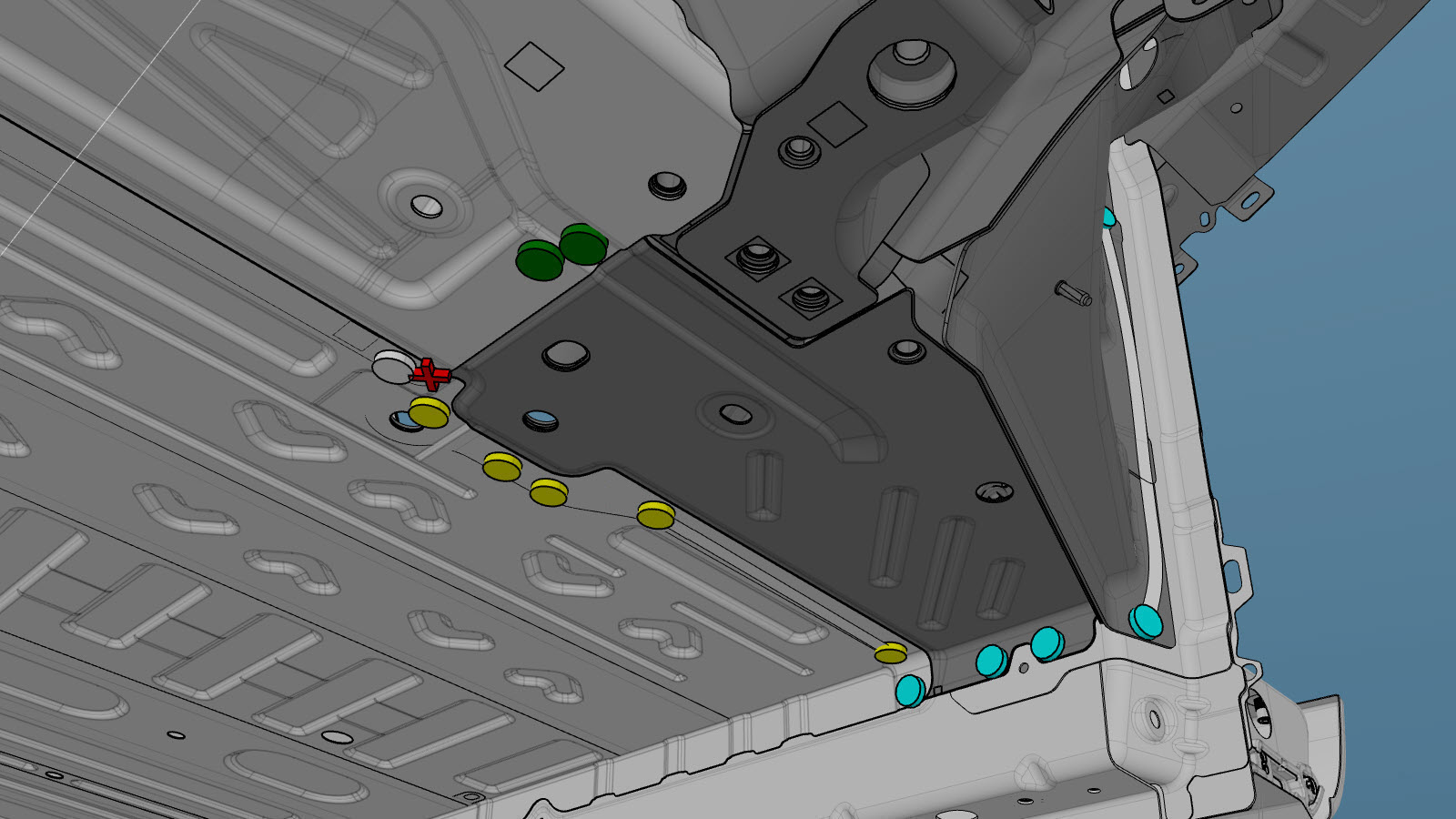

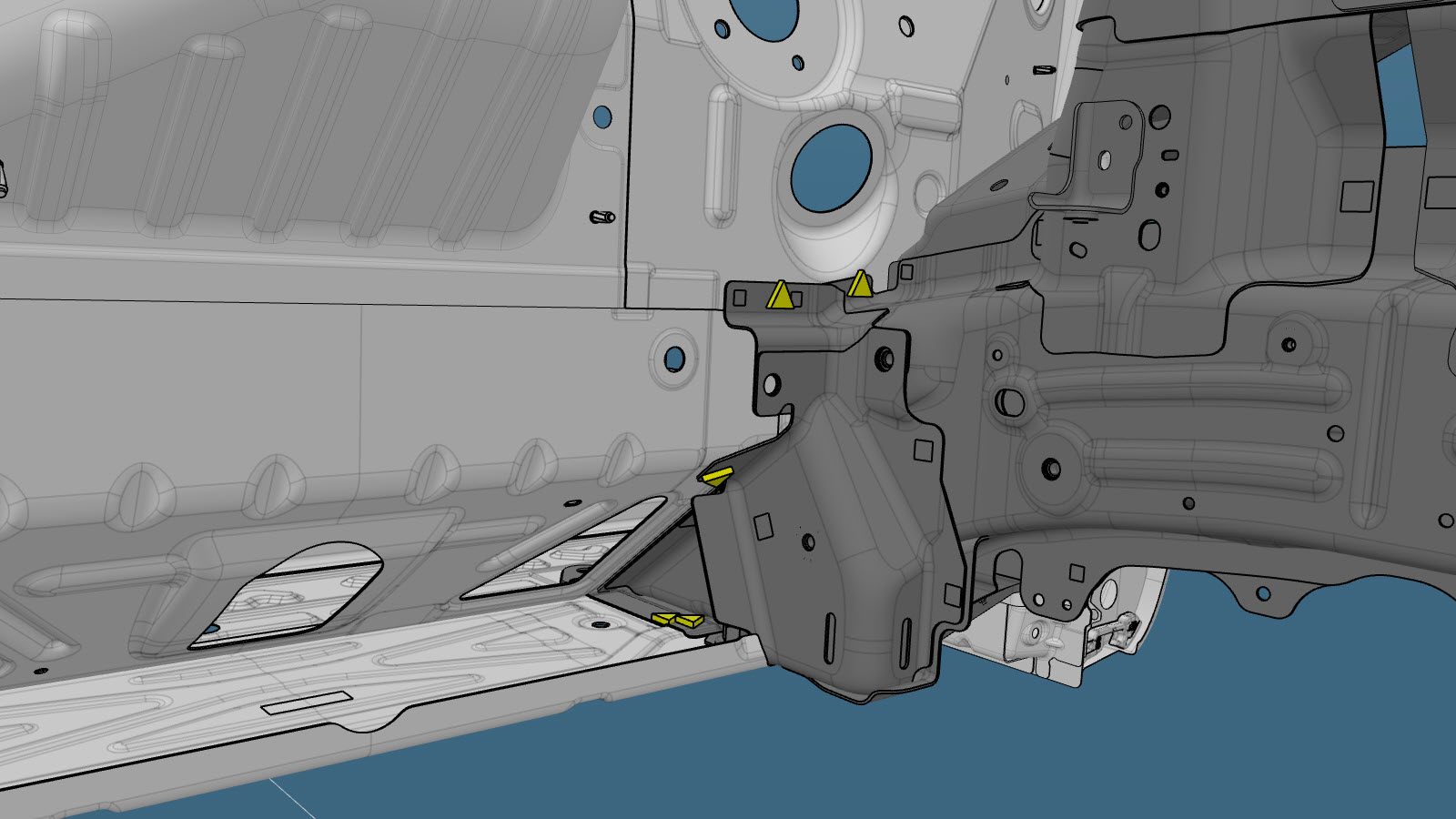

  2. 拆卸原装部件。
    或 原厂点焊焊缝
    或 钻透原厂点焊焊缝
    Informational PurposesAn informational icon, calling your attention
    注
    钻除点焊焊缝时，请确保使用的钻头能钻出一个大小合适的孔，以便用紧固件代替点焊。

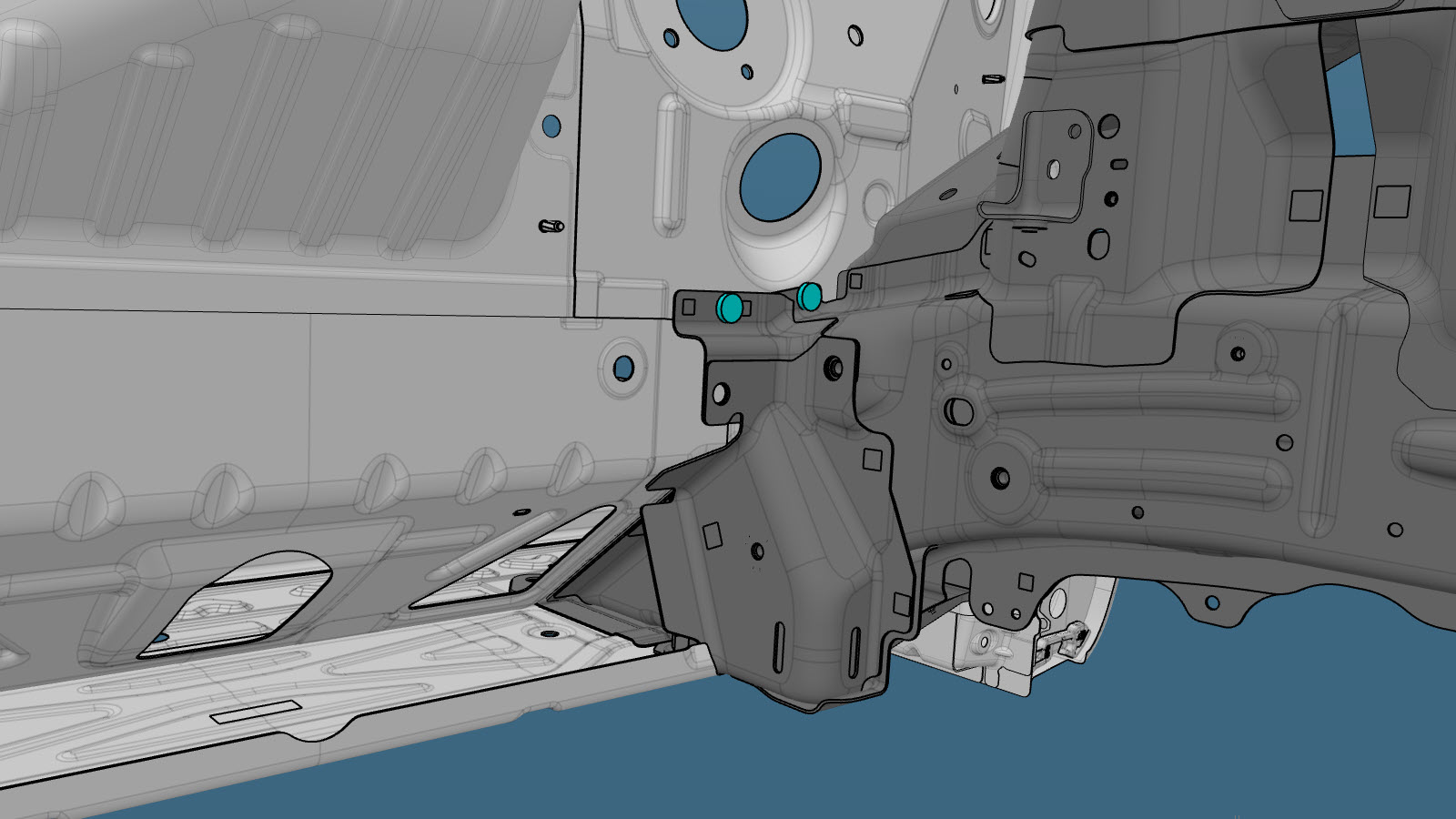

    或 六角头螺栓

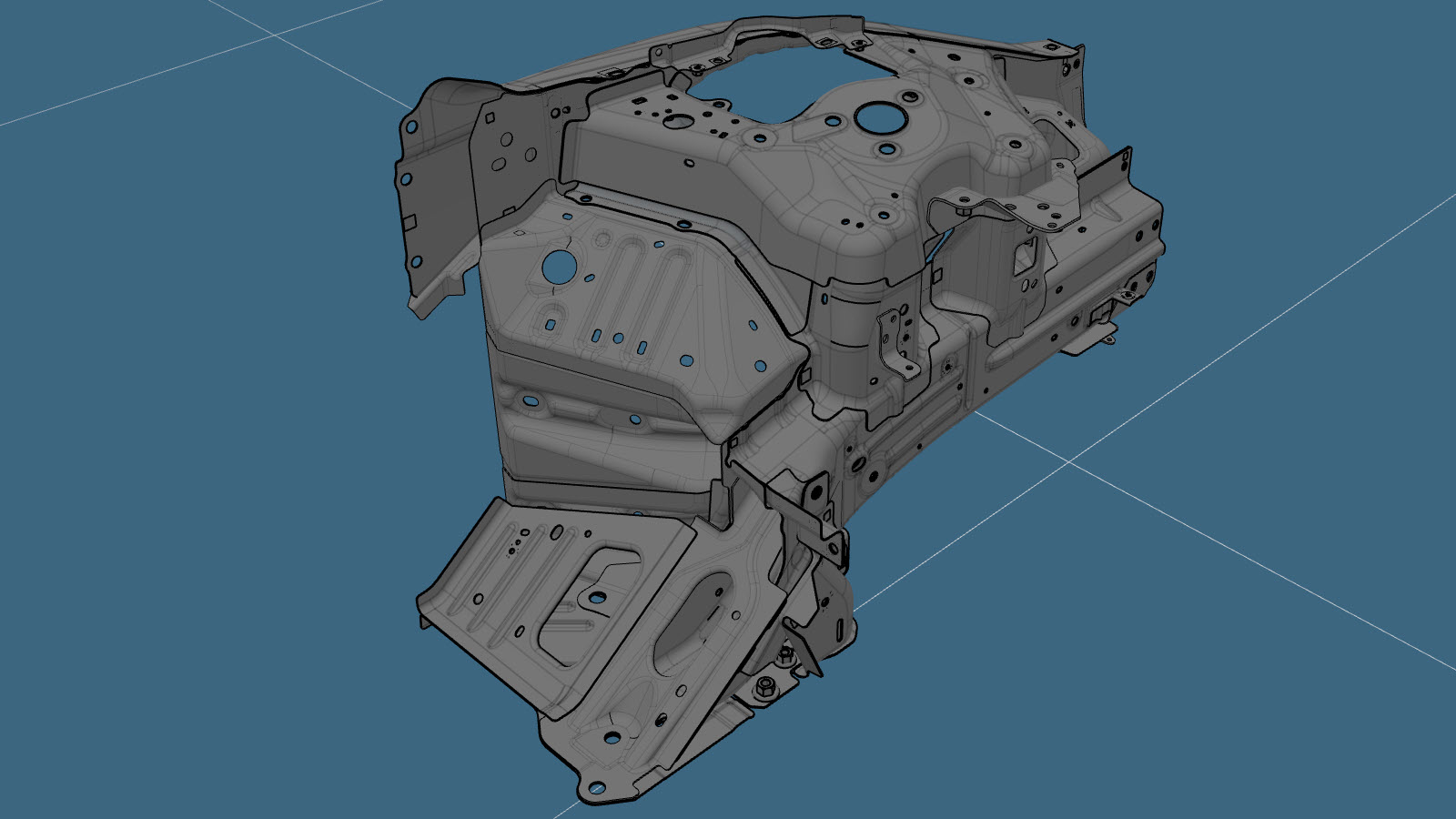

  3. 准备安装。
    Informational PurposesAn informational icon, calling your attention
    注

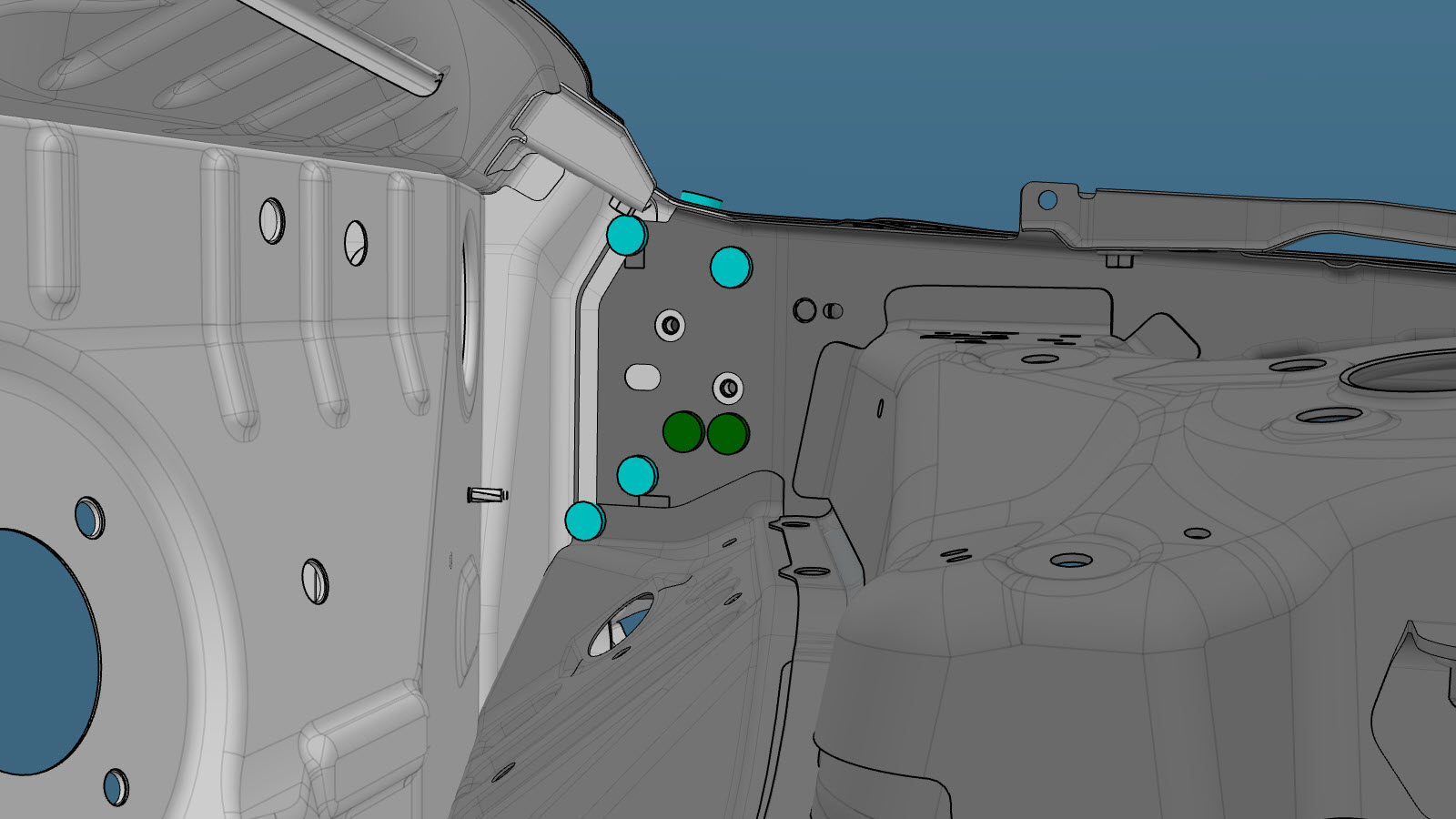

    红色 X 表示此处工厂安装的紧固件未进行更换。

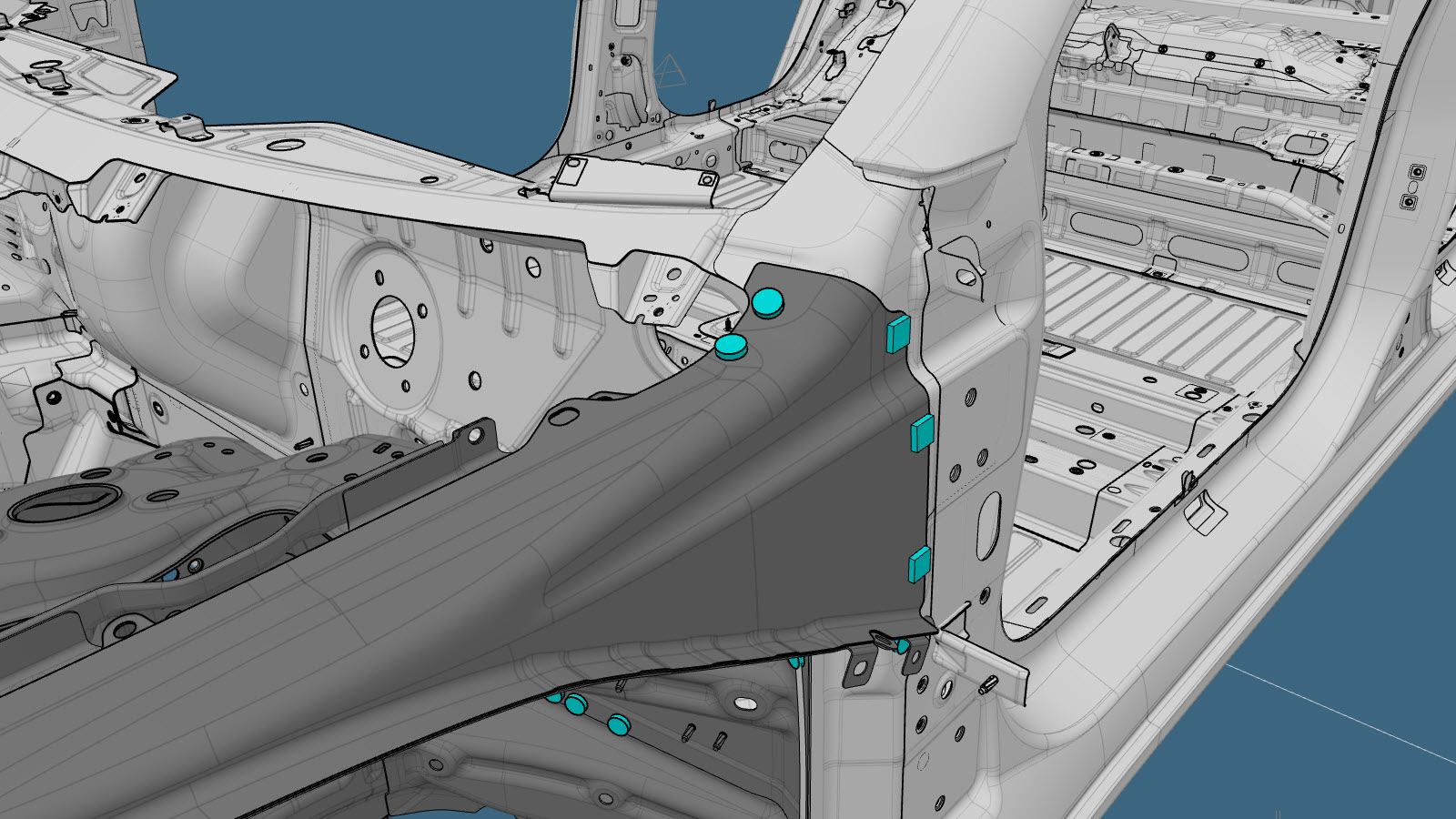

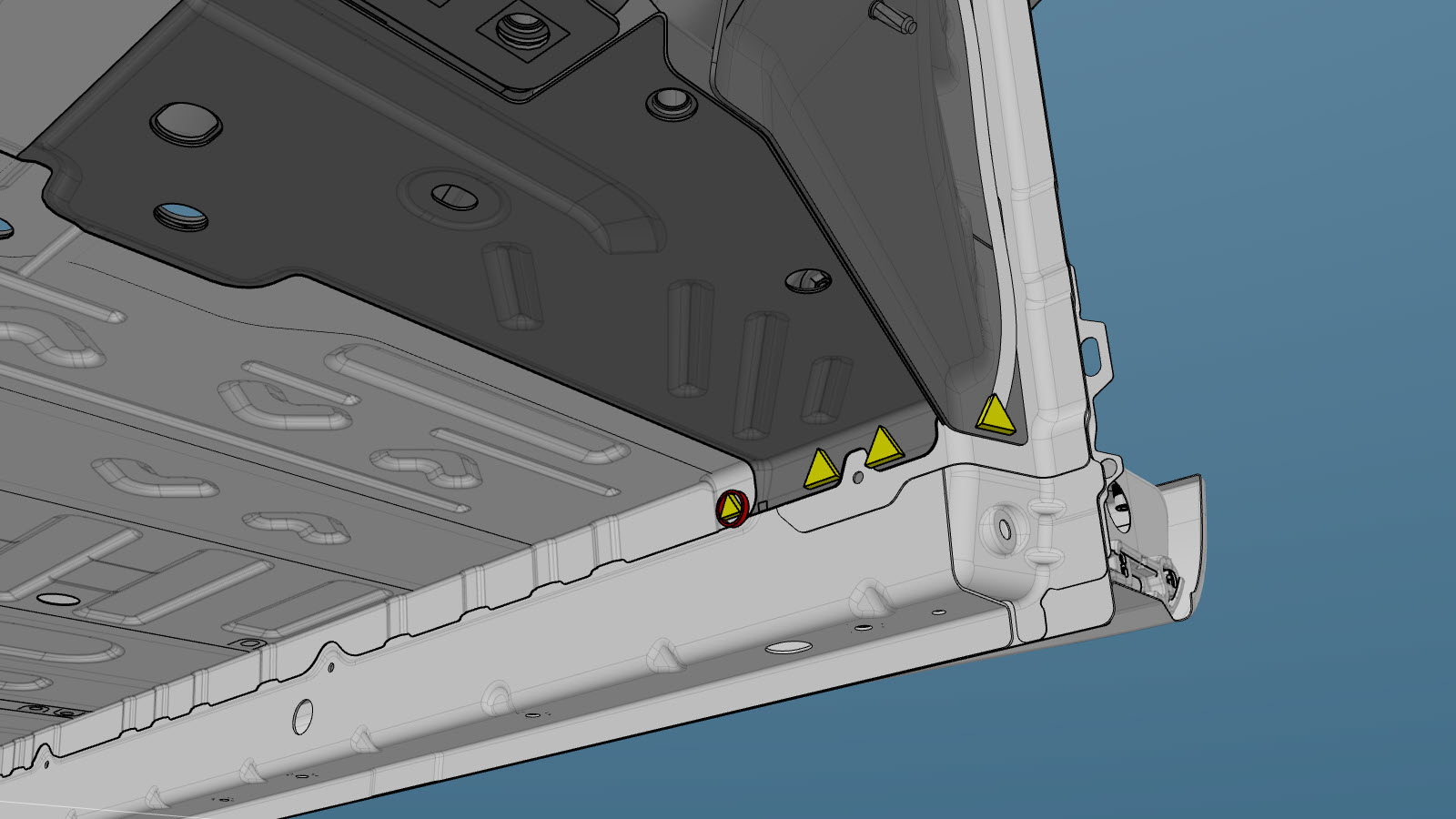

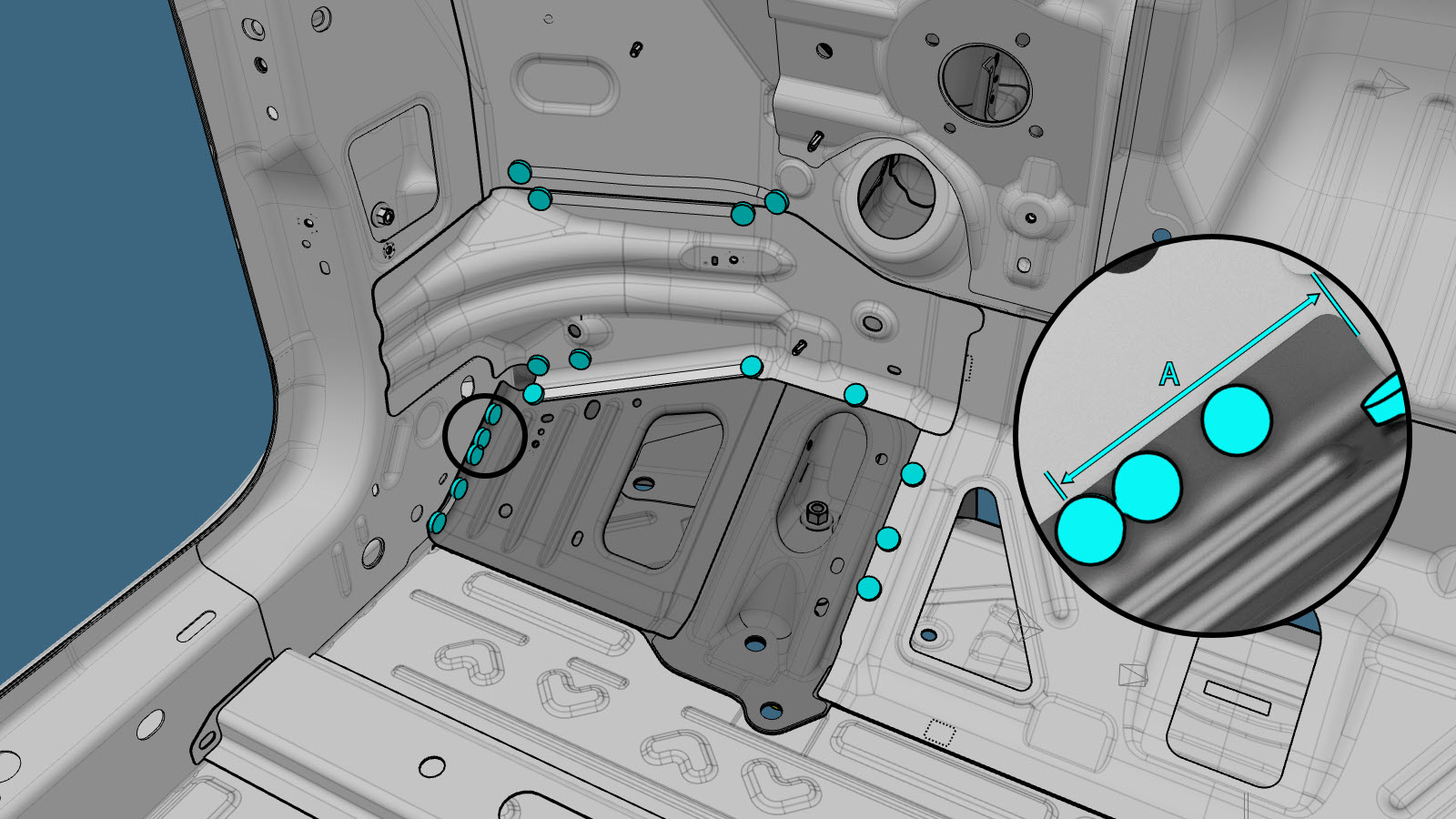

    参考线/点

    或 高强度结构型铆钉，6.5 毫米
    • A = 75 毫米

    或 沉头铆钉，4.8 毫米短款

    或 沉头铆钉，4.8 毫米长款

    或 结构型沉头铆钉，6.5 毫米

    或 六角头螺栓

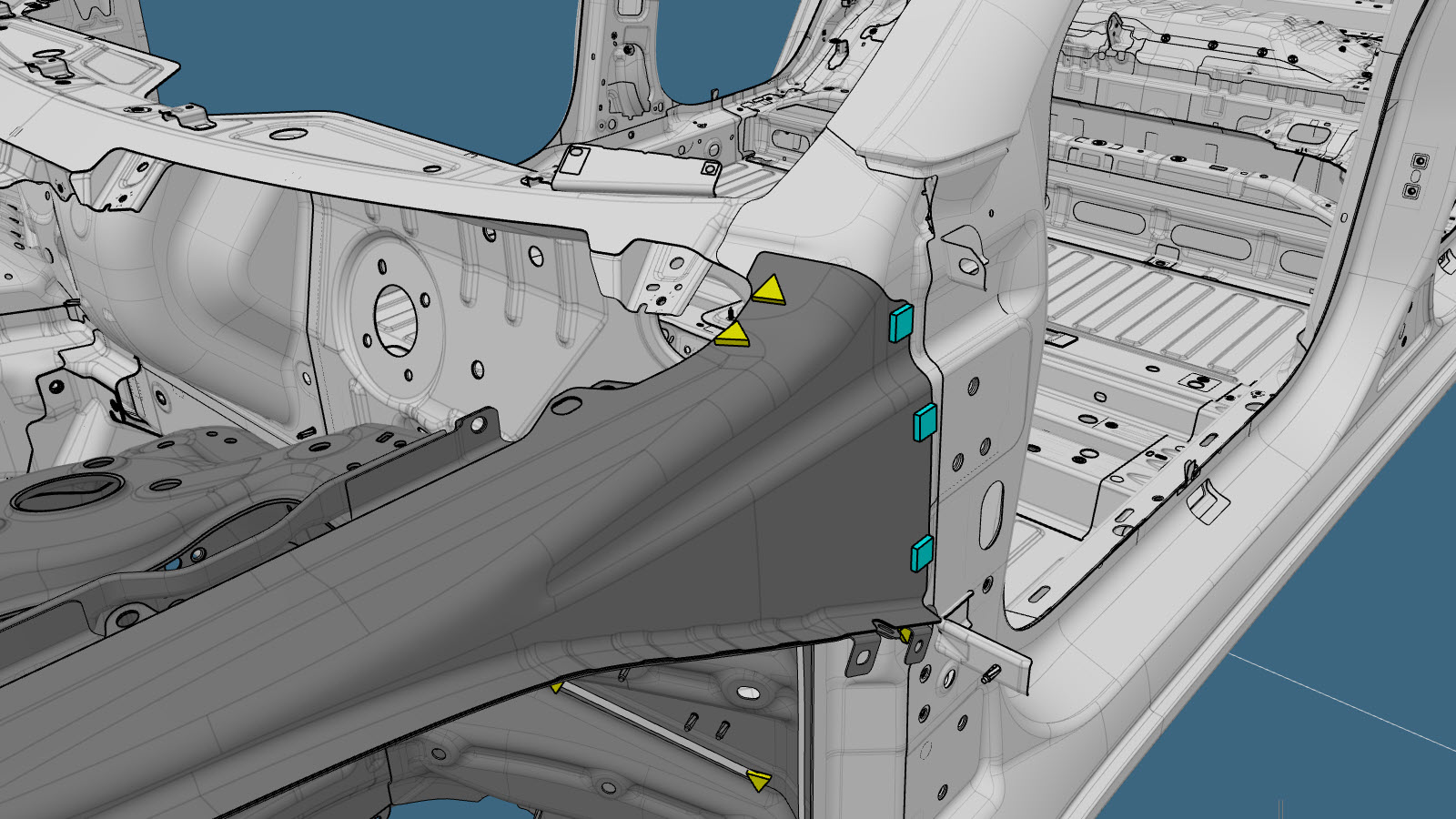

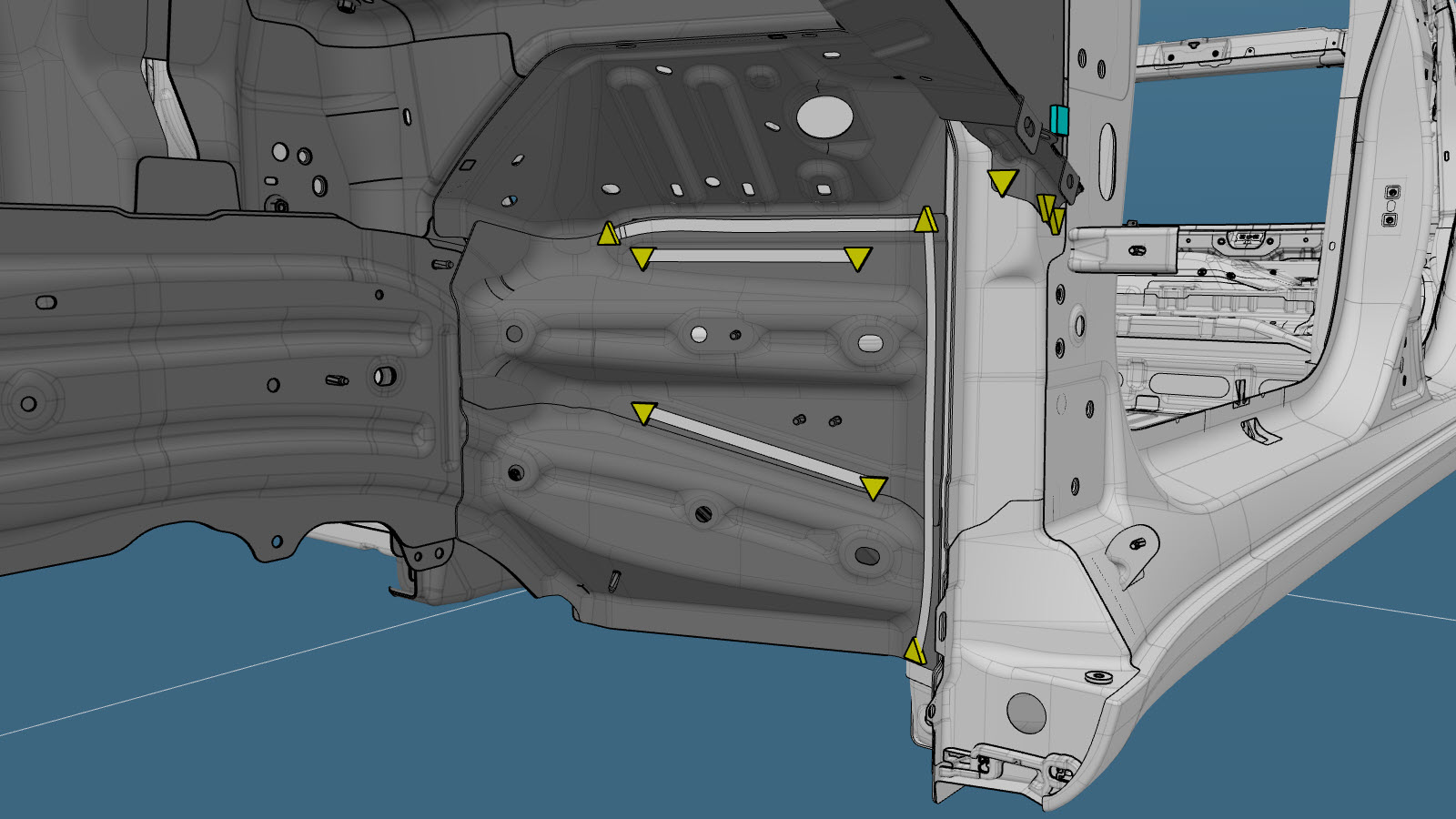

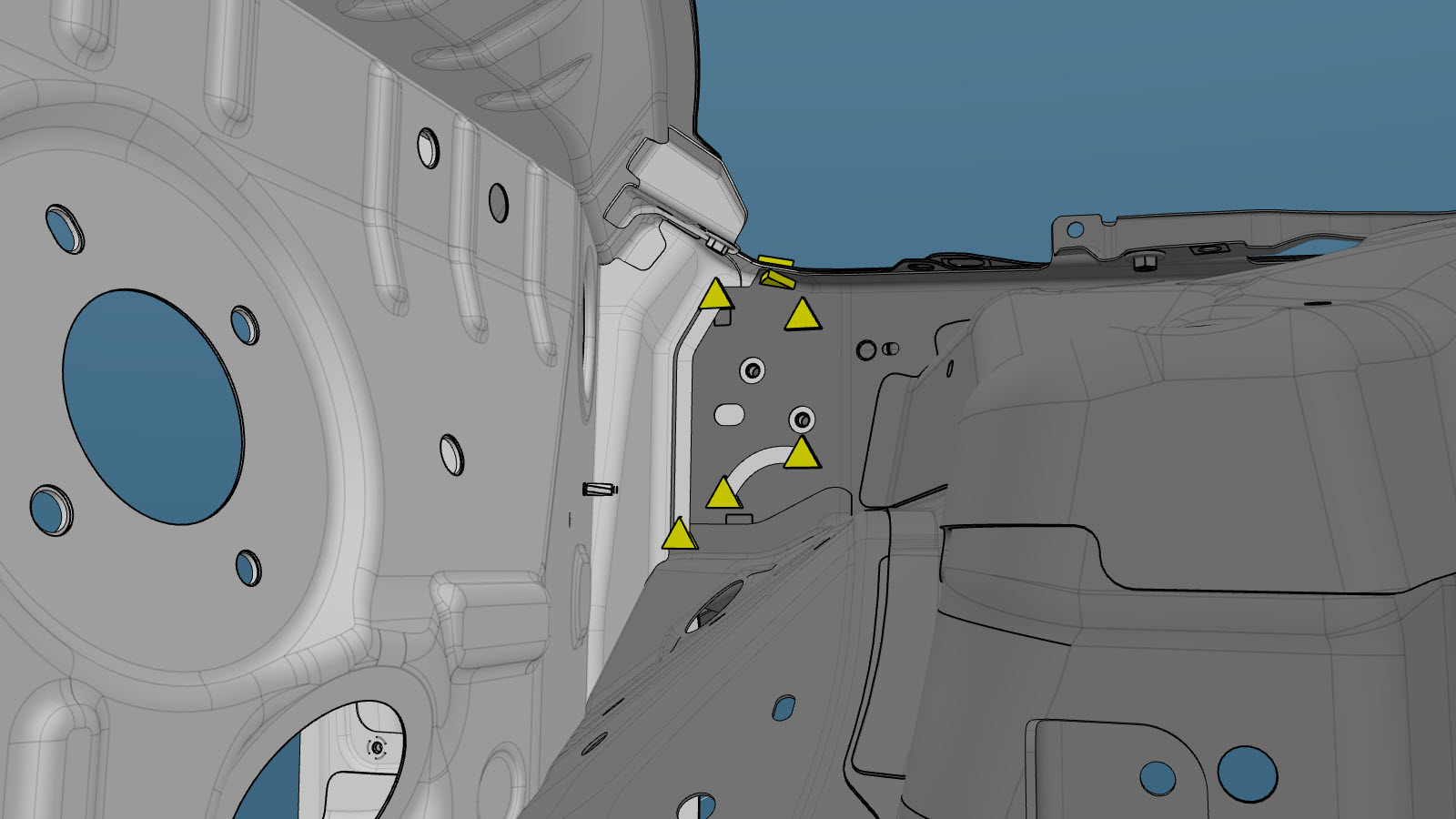

  4. 在车辆接合面以及新部件上涂抹结构型粘合剂。

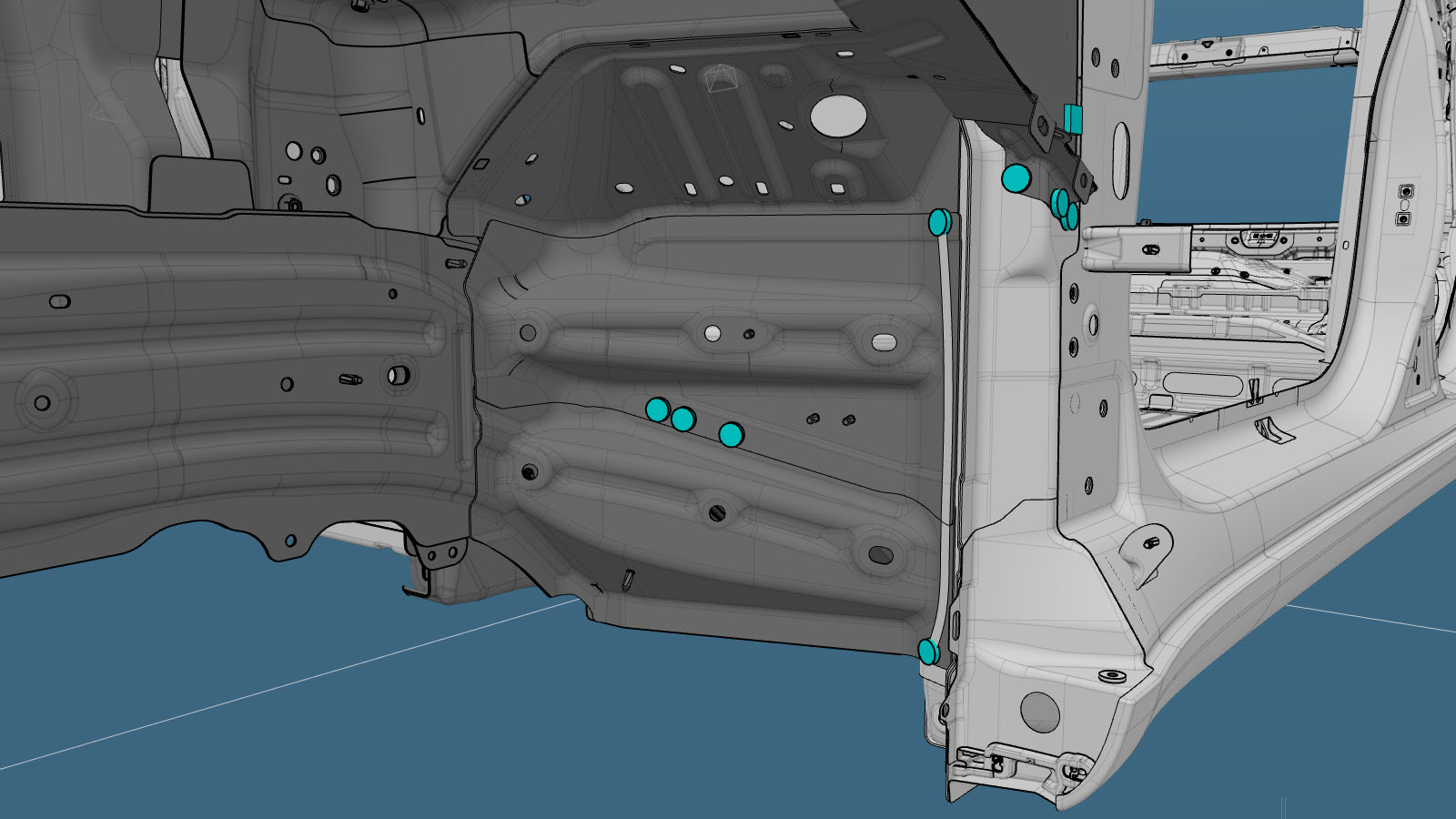

  5. 安装新部件。
    将这些螺栓拧紧至 35 Nm。
  6. 安装前围板横梁。
  7. 执行任何必要的维修后操作。
