Conjunto del bastidor delantero (completo)
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

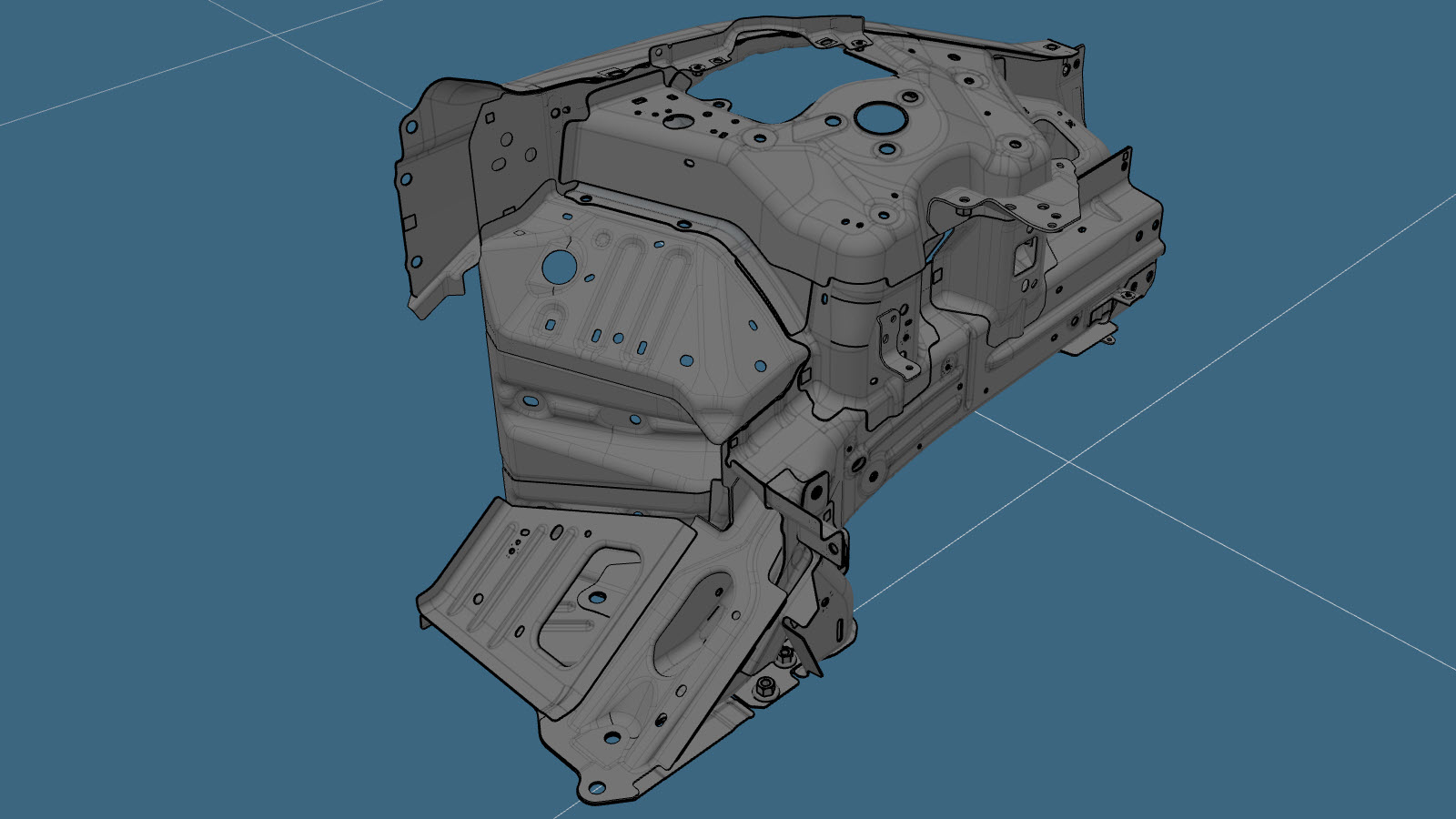

| 1 | ASSEMBLY- FRONT RAIL COMPLETE (Conjunto del bastidor delantero - Completo) |
|
| 58 |
Remache estructural de alta resistencia, 6,5 mm
|
|
| 4 |
Remache avellanado, 4,8 mm, corto
|
|
| 7 |
Remache avellanado, 4,8 mm, largo
|
|
| 1 |
Remache avellanado estructural, 6,5 mm
|
|
| 3 |
Perno
|
Referencia de Tesla 1063260-00-C. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire Travesaño del tablero.
-

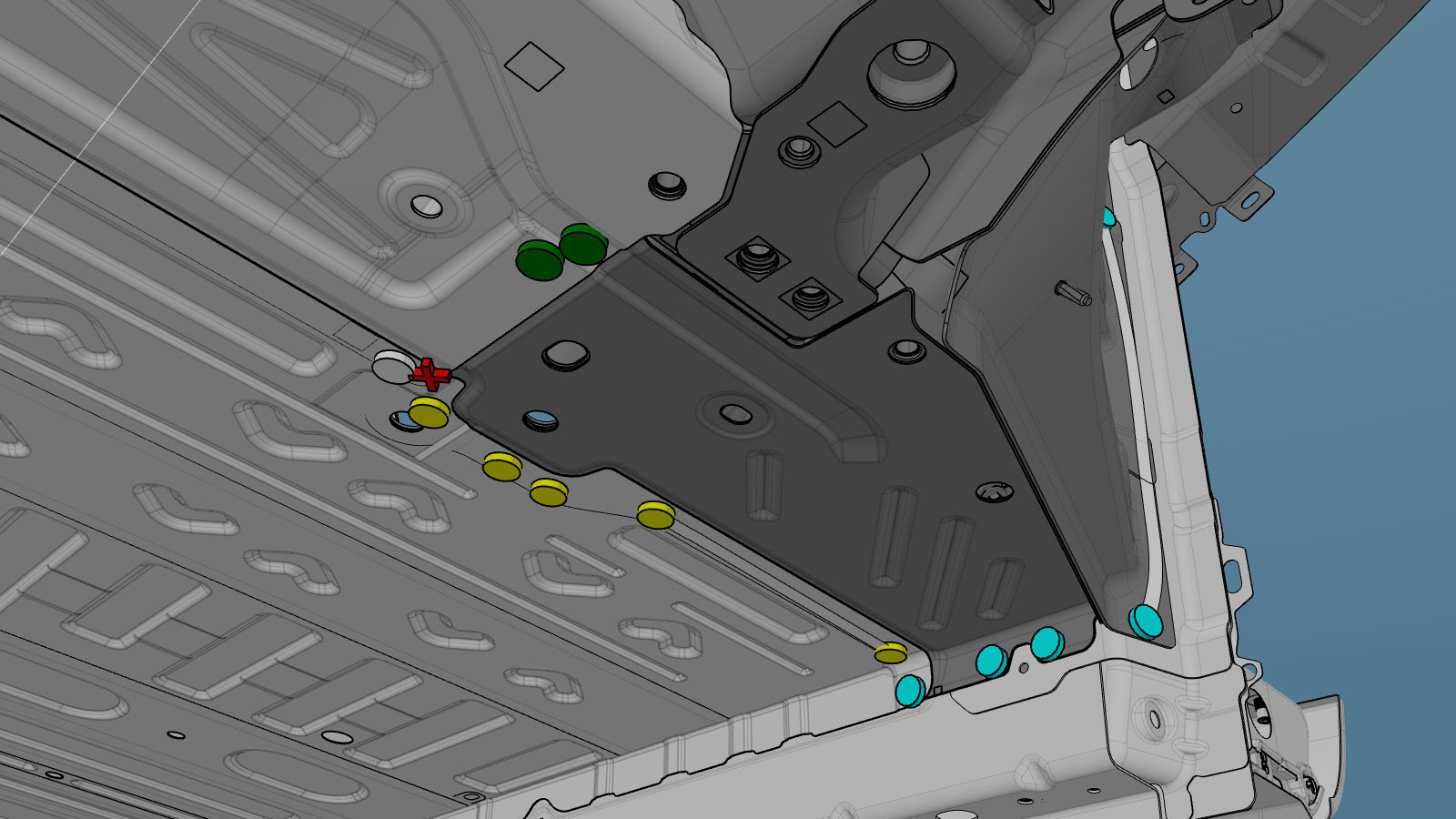

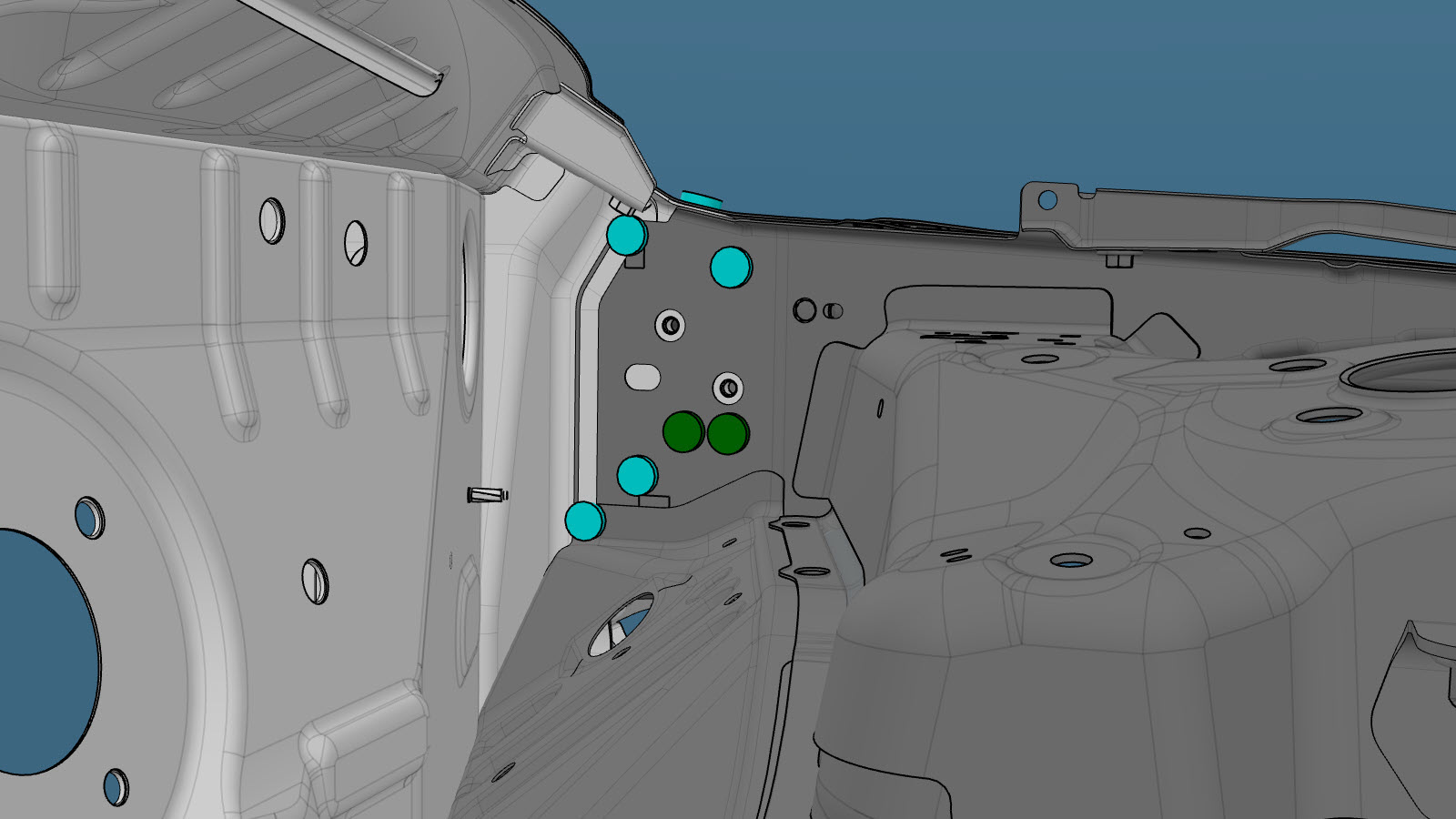

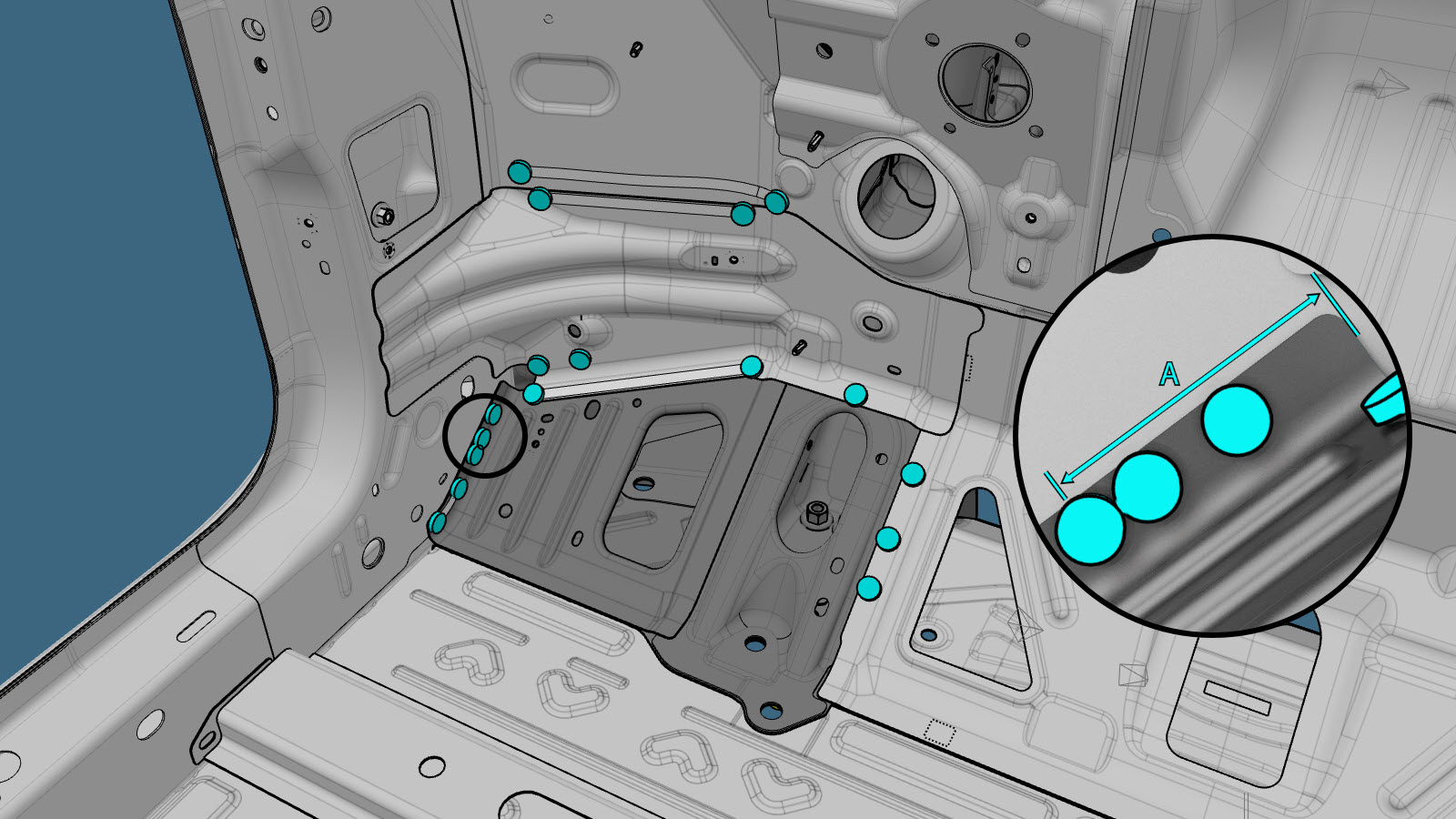

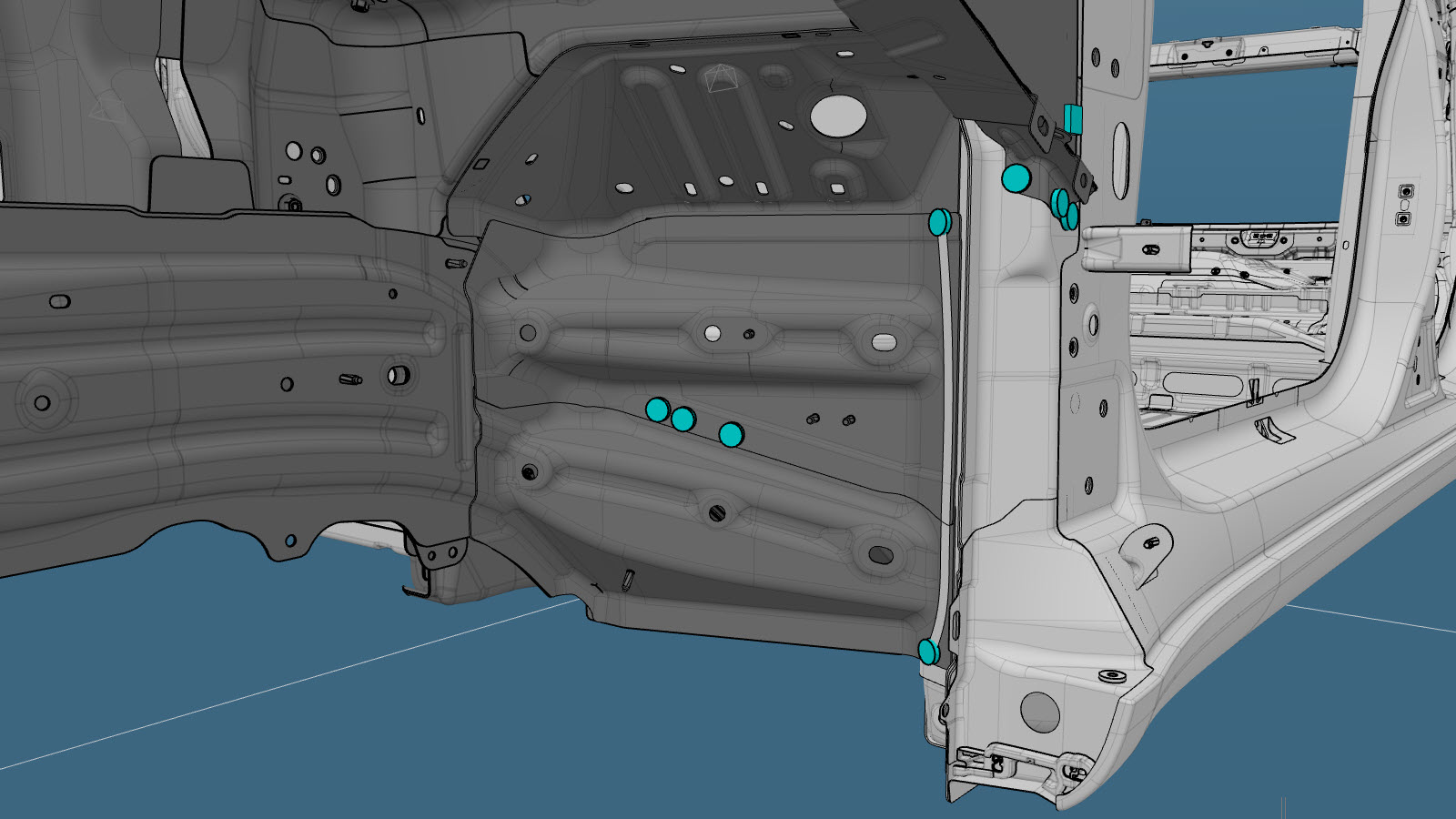

Retire el componente original.
o
Soldaduras por puntos de fábrica
o
Perfore a través de los puntos de soldadura de fábrica
NotaAl perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

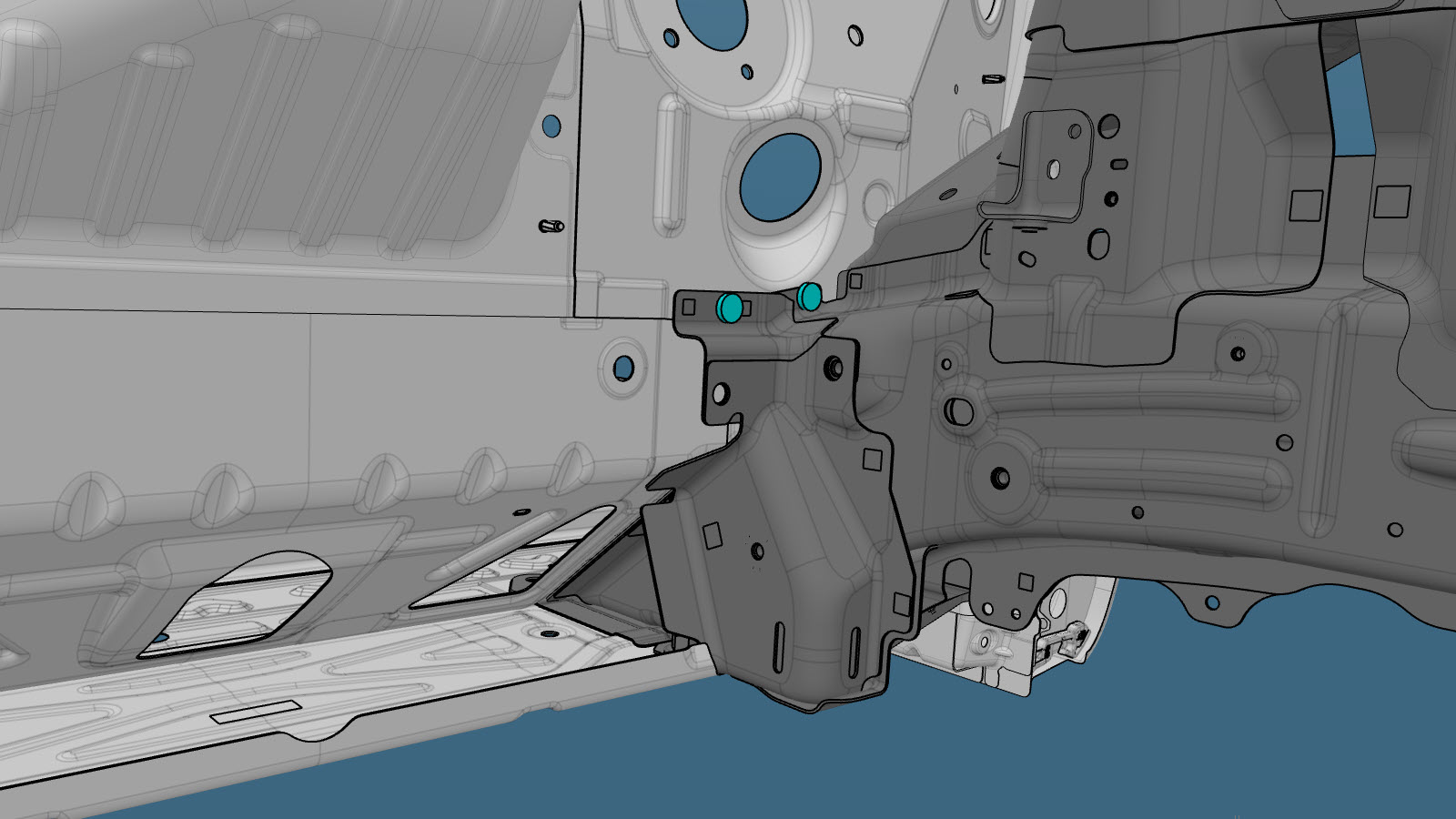

o Pernos
-

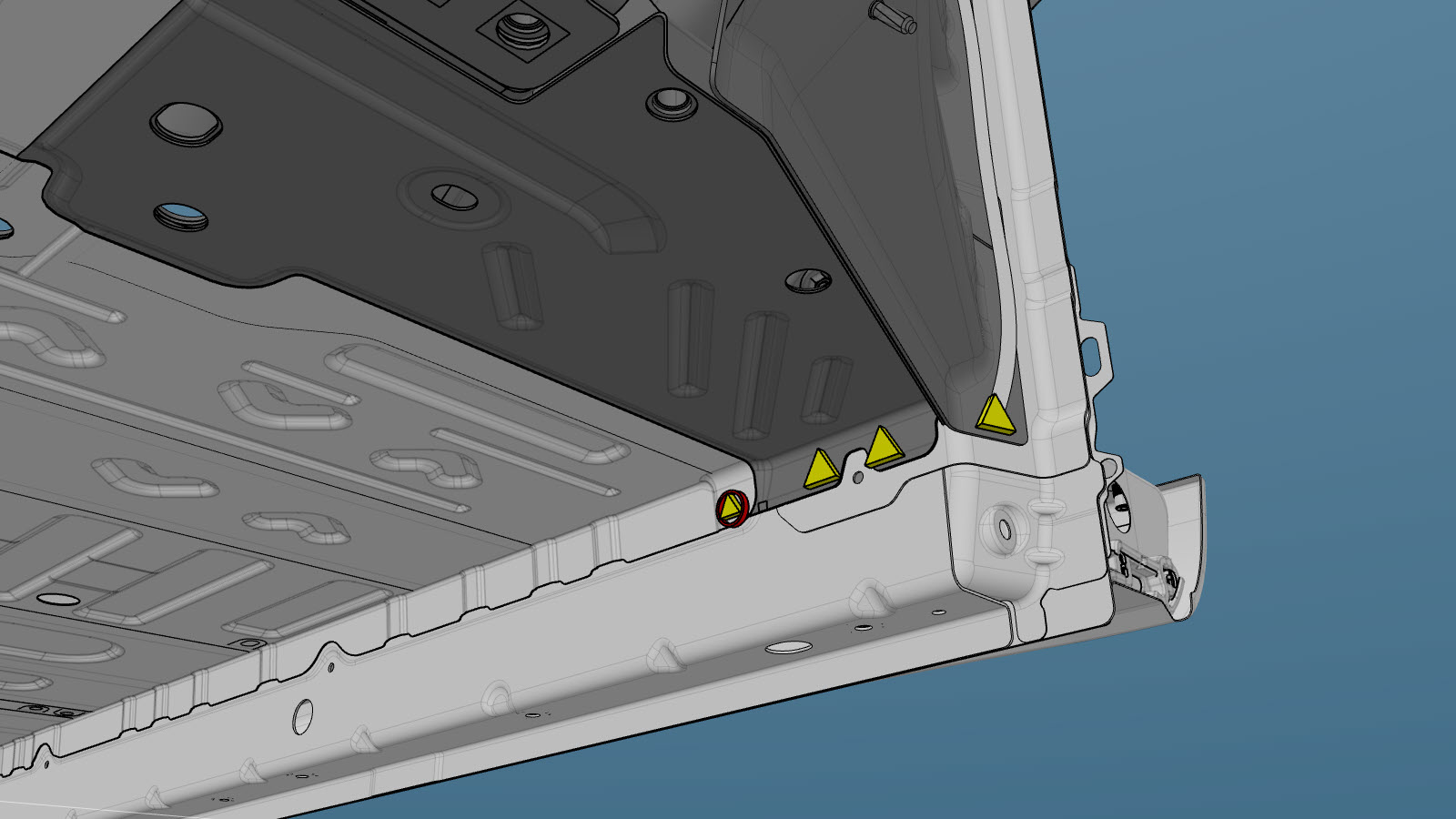

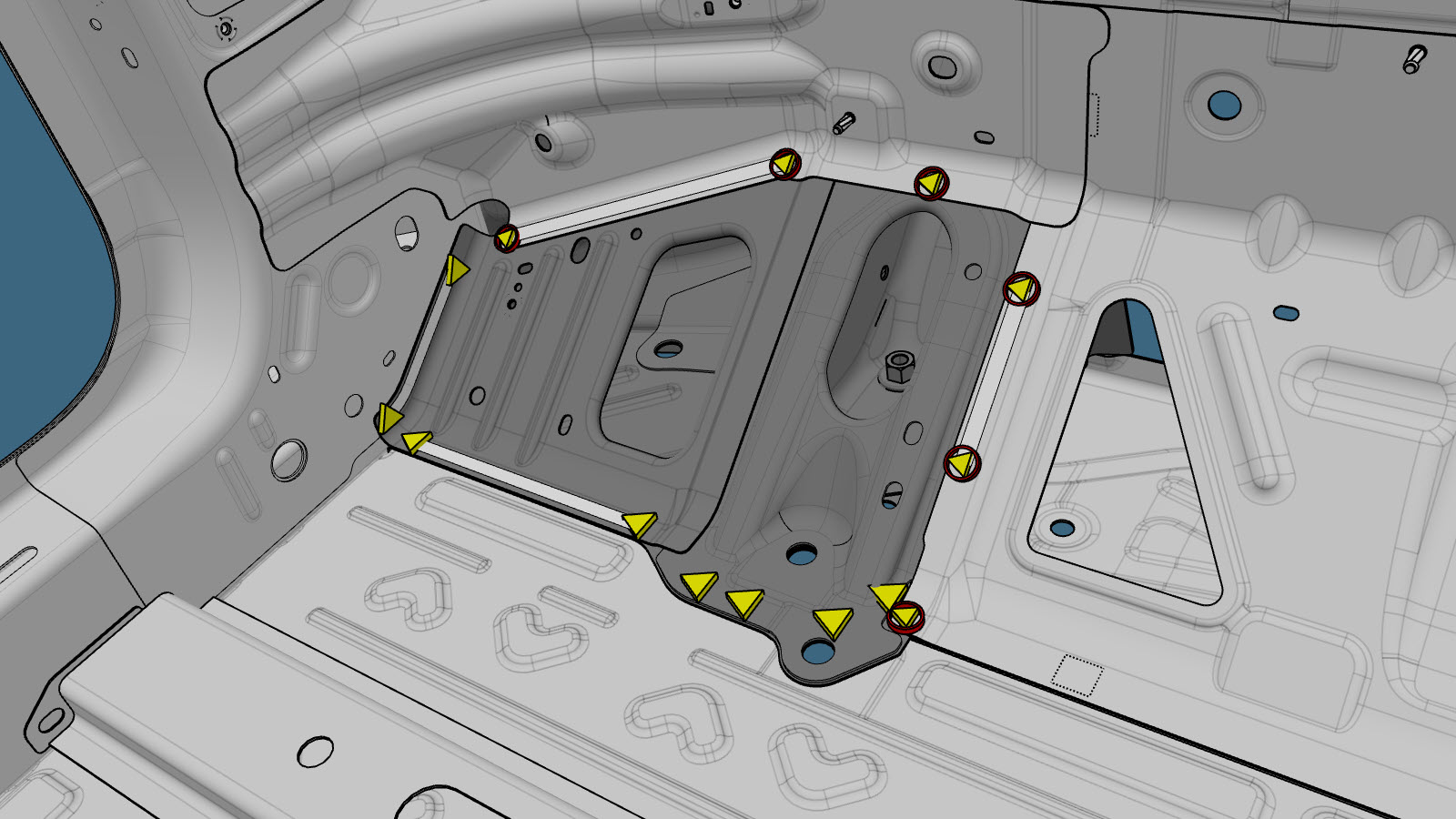

Preparación para la instalación.
NotaUna X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

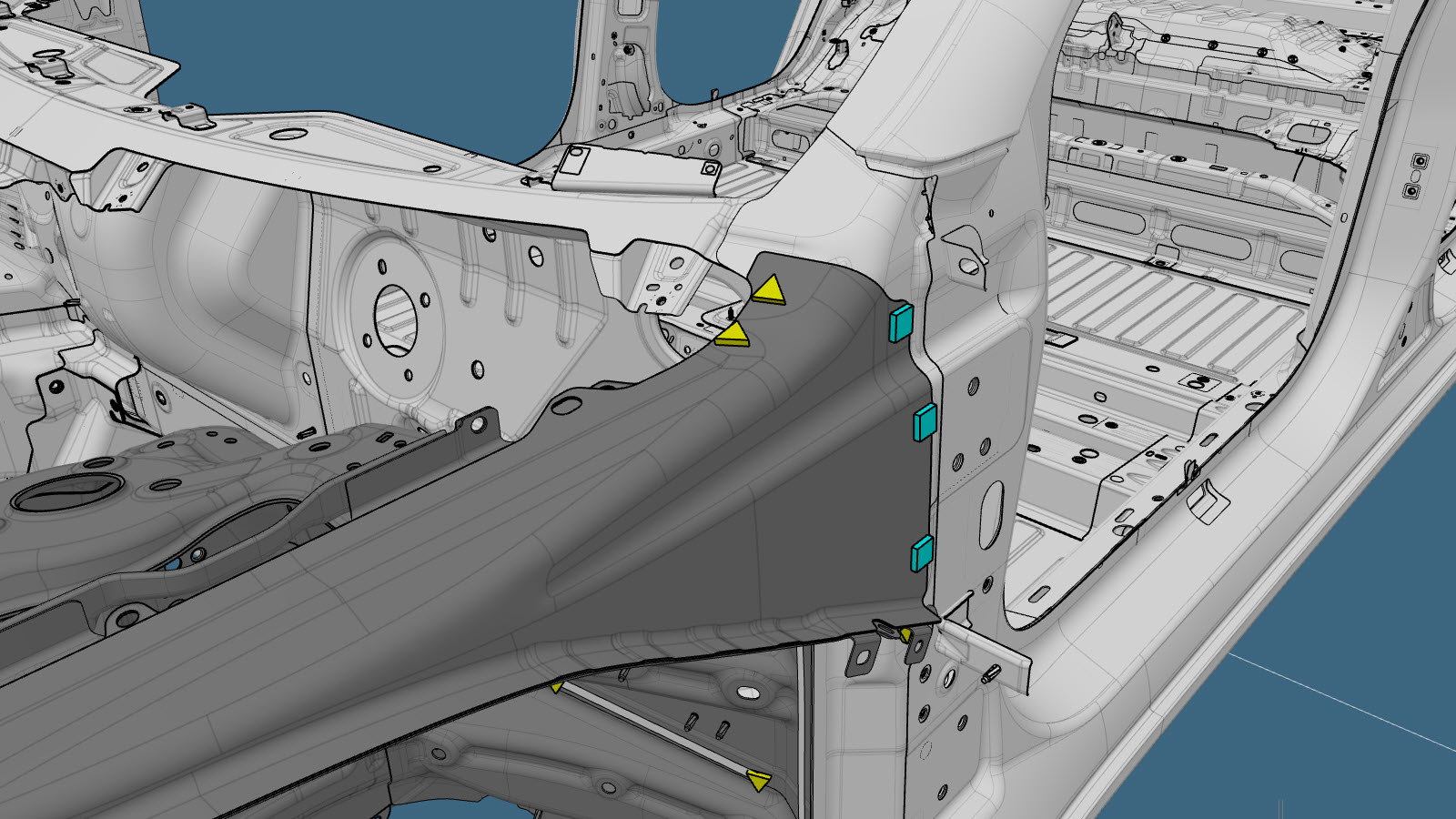

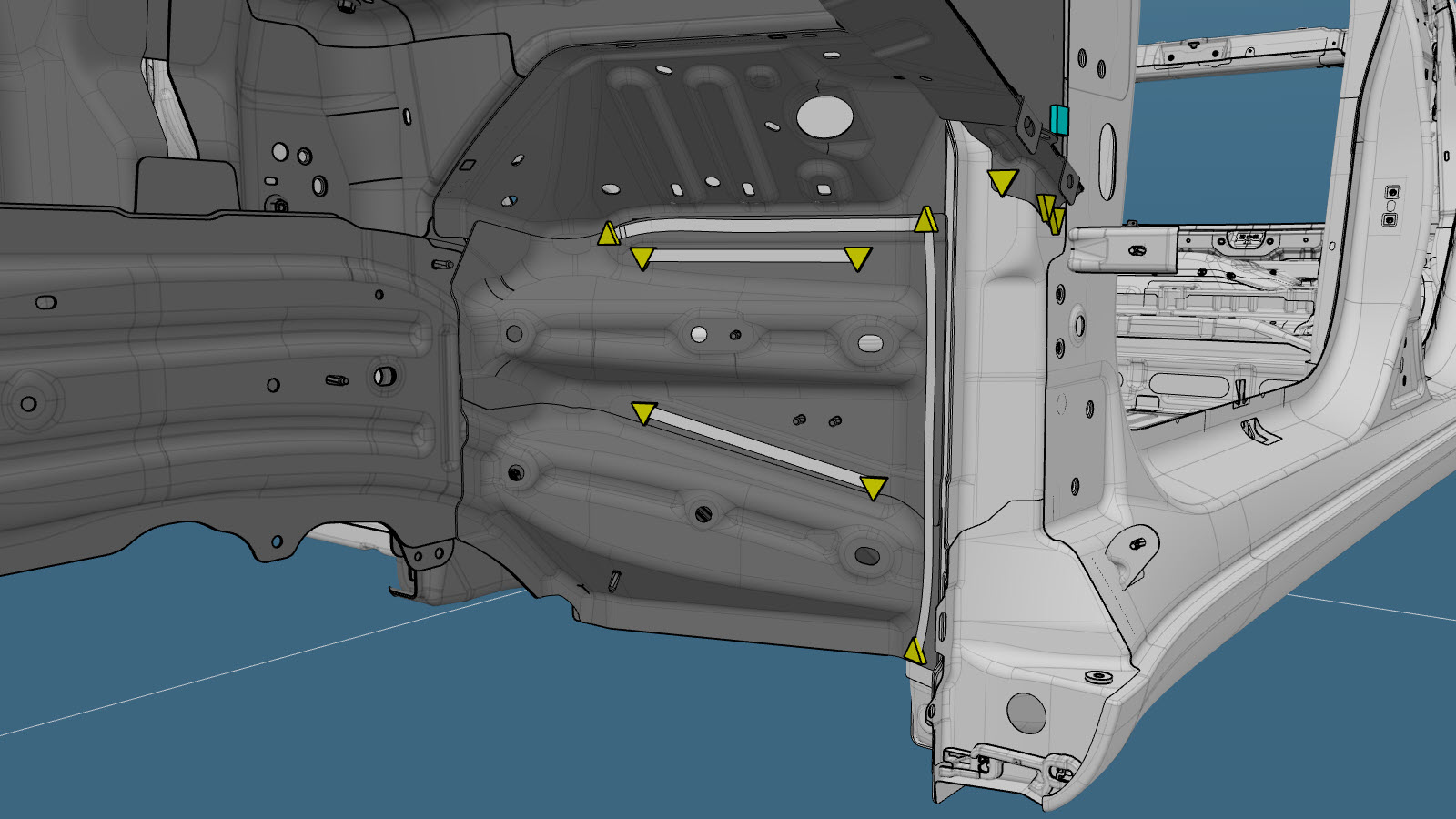

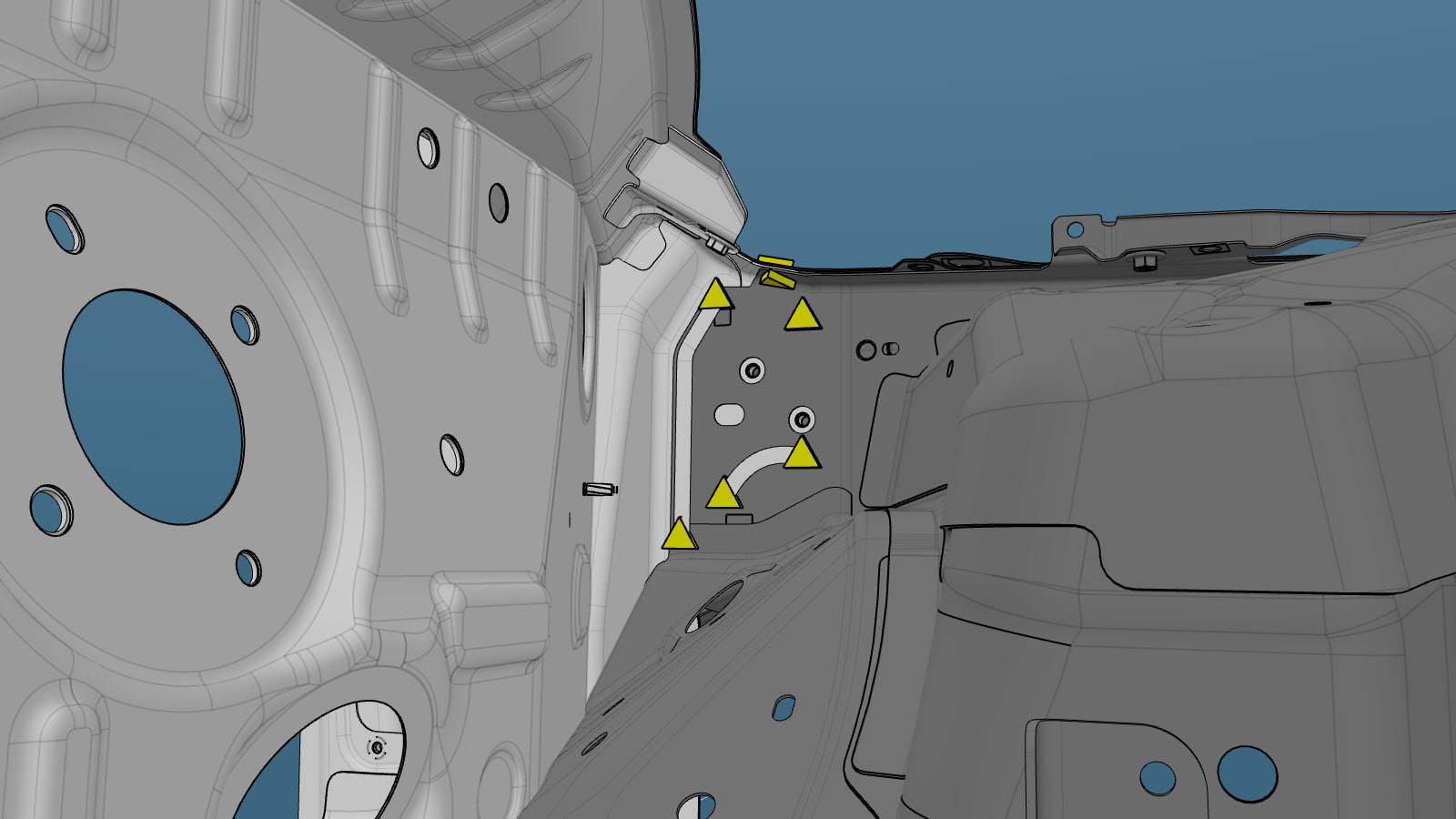

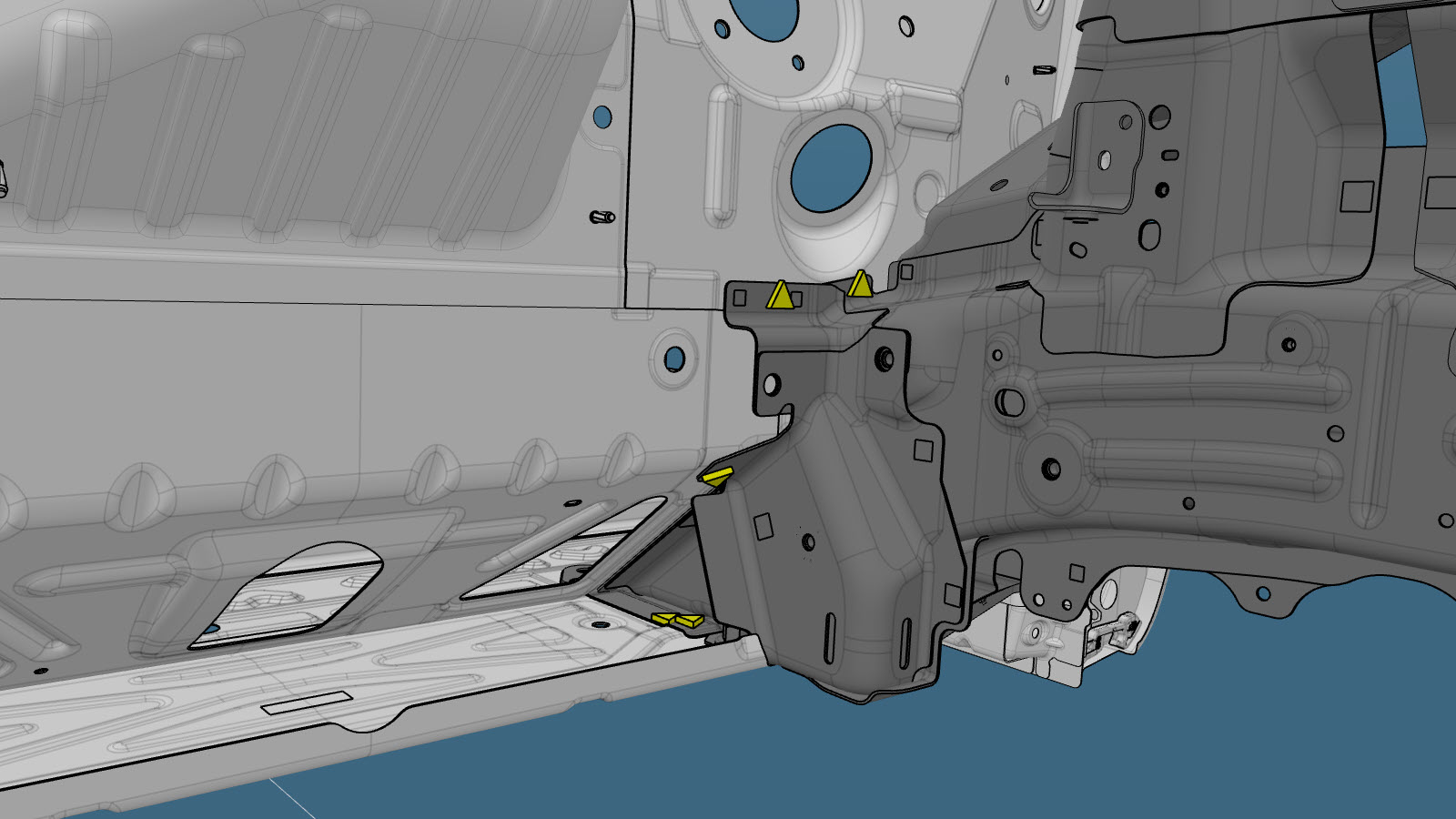

Línea/punto de referencia

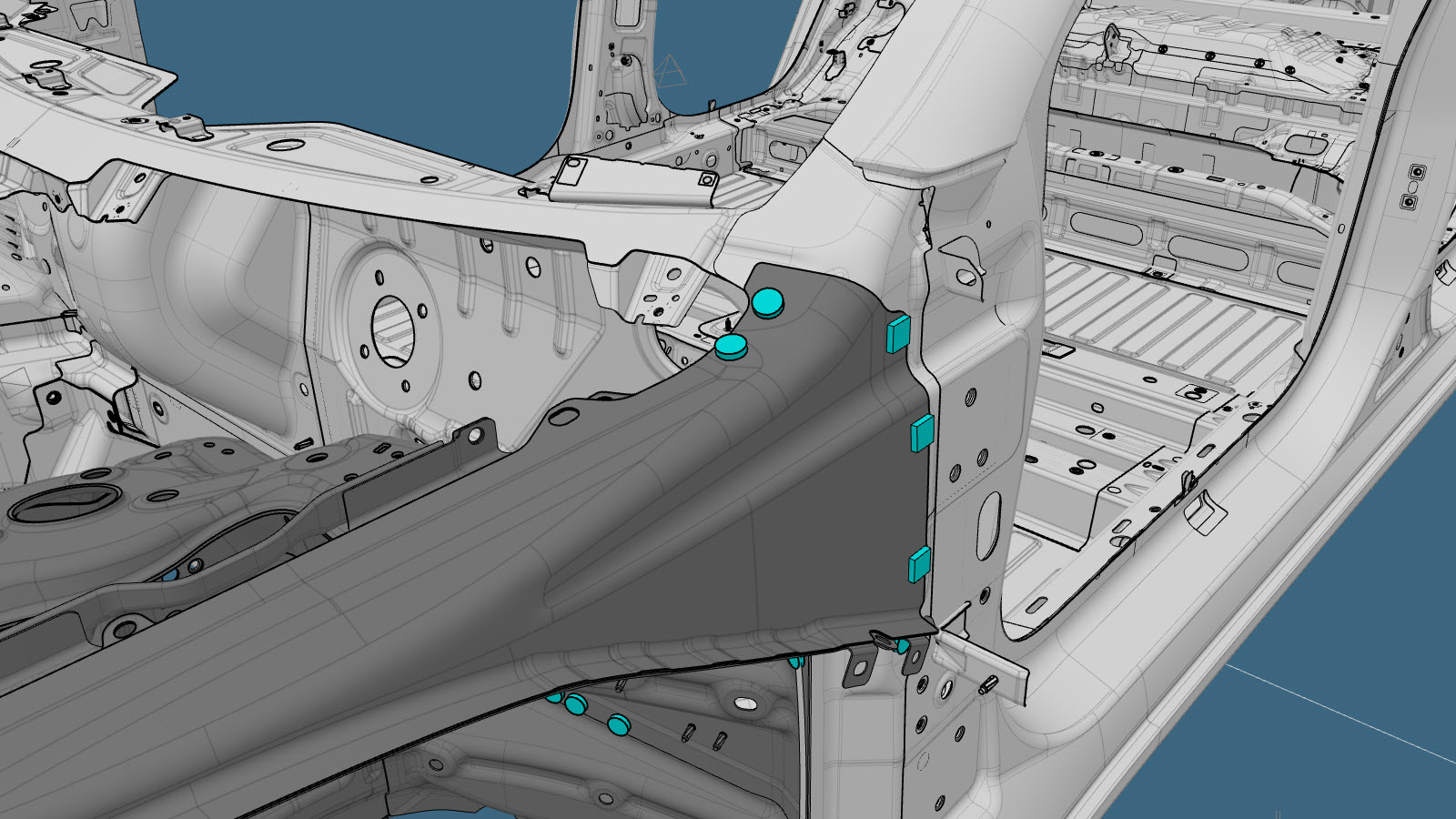

o Remaches avellanados, 4,8 mm, cortos
o Remaches avellanados, 4,8 mm, largos
o Remaches avellanados estructurales, 6,5 mm
o Pernos
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
-
Instale el componente o los componentes nuevos.
Apriete los pernos a 35 Nm.
-
Instalar Travesaño del tablero.
- Efectúe las operaciones posteriores a la reparación necesarias.
